Type de produit	Robinet de cuisine mural
Marque	Kohler
Modèle	Antique K-159-3
Catégorie	Robinet
Utilisation	Alimentation eau chaude et froide
Fixation	Murale
Matériau	Laiton chromé
Style	Antique
Nombre de poignées	2 (chaude et froide)
Type de valve	À compression avec tige d'extension
Savonnière intégrée	Optionnelle
Contenu de l'emballage	Robinet, poignées, écrous de couplage, brides, manches excentriques, rondelles, vis de fixation
Outils nécessaires	Clé à molette, clé à siège 7/16", clé à fourche
Instructions d'installation	Incluses (manuel de 20 pages)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les produits abrasifs.
Sécurité	Couper l'arrivée d'eau avant installation. Respecter les codes de plomberie locaux.
Pièces détachées	Disponibles auprès de Kohler. Utiliser des pièces d'origine.

FOIRE AUX QUESTIONS - Antique K-159-3 KOHLER

Comment installer le manche excentrique ?

Glisser un écrou de couplage et une bride sur chaque manche excentrique. Mesurer et installer le mamelon. Visser le manche excentrique sur chaque mamelon froid et chaud.

Comment niveler l'ensemble du robinet ?

Si l'ensemble n'est pas nivelé, pivoter les manches excentriques froid et chaud avec une clé à siège de 7/16" jusqu'à ce qu'il soit droit. Puis serrer les écrous de couplage.

Comment installer la savonnière ?

Glisser un écrou sur l'ensemble du montant de la savonnière, insérer dans l'orifice à la base du bec, serrer. Placer la savonnière sur le montant et installer le capuchon du montant du bec.

Comment installer les poignées ?

Tourner les valves en position fermée. Dévisser la vis de serrage de la poignée, aligner la poignée sur la tige d'extension (chaud à gauche, froid à droite) et serrer la vis.

Comment vérifier l'installation après montage ?

S'assurer que tous les raccords sont serrés. Ouvrir l'arrivée d'eau et faire couler l'eau pendant une minute pour chasser les débris. Vérifier l'absence de fuites.

Que faire en cas de fuite après installation ?

Vérifier le serrage des écrous de couplage et des raccords. Si la fuite persiste, démonter et inspecter les rondelles et joints. Contacter Kohler si nécessaire.

Comment nettoyer l'aérateur ?

Dévisser l'aérateur du bec, retirer les débris, rincer et réinstaller. Faire couler l'eau pour vérifier.

Quelle est la pression d'eau recommandée ?

La pression d'eau standard du réseau domestique convient. Kohler recommande une pression entre 20 et 80 psi (1,4 à 5,5 bars).

Les poignées sont-elles interchangeables ?

Non. La poignée marquée d'un point bleu est pour l'eau froide et doit être installée à droite (vue de face). La poignée chaude est à gauche.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès de votre revendeur Kohler ou sur le site officiel. Utilisez toujours des pièces d'origine Kohler.

MODE D'EMPLOI Antique K-159-3 KOHLER

Français, page" Français-1"

Guide d'installation Robinets de cuisine à fixation murale

Outils et matériels

Clé à molette Clé à siège de 7/16"

Clé à fourche

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

REMARQUE : Utiliser des sangles à deux trous ou coude à oreilles et des vis pour sécuriser les alimentations d'eau dans le mur.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'arrivée d'eau principale.
□ Vérifier avec soin si l'évacuation ou les tubes d'arrivée d'eau sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des robinets sans préavis, comme spécifié dans le catalogue des prix.

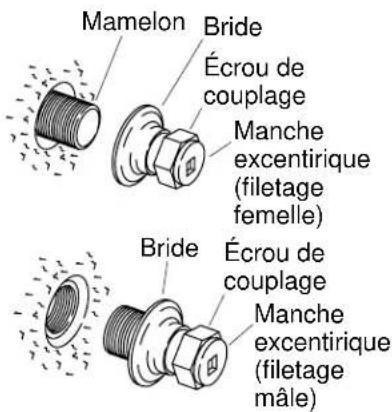

Mamelon Bride Écrou de couplage Manche excentirique (filetage femelle) Bride Écrou de couplage Manche excentirique (filetage mâle)

1. Installer le manche excentrique

□ Glisser un écrou de couplage et une bride sur chaque manche excentrique froid et chaud.
□ Mesurer et installer le mamelon. Si le manche excentrique a un filetage femelle, les mamelons devraient s'étendre de 3/8" (1 cm) à 1/2" (1,3 cm) à partir de l'avant du mur. Si la queue excentrique a un filetage mâle, le mamelon devrait être d'égalité avec l'avant du mur.
□ Visser un manche excentrique sur chaque mamelon froid et chaud. S'assurer que chaque bride soit serrée contre le mur fini.

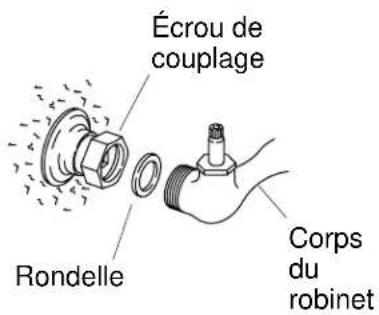

Écrou de couplage Rondelle Corps du robinet

Manche Clé à siège

2. Installer l'ensemble du robinet.

REMARQUE : Les manches des robinets chaud et froid sont excentriques pour permettre le réglage.

□ Insérer une rondelle dans chaque écrou de couplage froid et chaud.
□ Aligner et insérer l'ensemble du robinet dans chaque manche de robinet froid et chaud.
□ Visser partiellement chaque écrou de couplage froid et chaud sur le filetage du robinet jusqu'au serrage.
□ Vérifier le nivelage de l'ensemble du robinet.
□ Si l'ensemble du robinet n'est pas nivelé, pivoter les manches excentriques froid et chaud avec une clé à siège de 7/16".
□ Après le réglage, bien sécuriser chaque écrou de couplage froid et chaud.

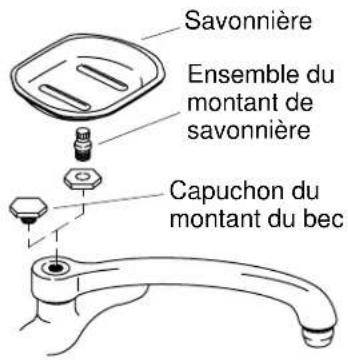

Savonnière Ensemble du montant de savonnière Capuchon du montant du bec

3. Installer la savonnière

Pour une installation avec savonnière:

□ Glisser un écrou sur chaque ensemble du montant de la savonnière.
□ Du dessus du robinet, insérer l'ensemble de savonnière dans l'orifice à la base du bec. Serrer et sécuriser.
□ Placer la savonnière sur l'ensemble du montant de la savonnière.
□ Installer le capuchon du montant du bec dans le trou à la base du bec. Serrer et sécuriser.

Pour une installation sans savonnière:

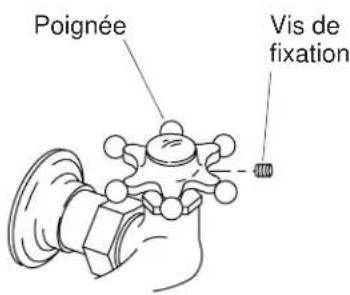

Poignée Vis de fixation

4. Installer les poignées

□ Les poignées marquées froid en bleu doivent toujours être installées dans le trou de fixation droit tel que visible de l'avant de la baignoire.
□ Tourner les valves d'eau froide et chaude en positions fermées.
□ Pivoter une vis de serrage de la poignée vers la gauche jusqu'à ce qu'elle dégage l'ouverture dans chaque poignée d'eau froide et chaude.
□ Aligner la poignée d'eau froide de manière à ce que le texte sur le bouton en céramique soit de face avant. Glisser la poignée d'eau froide sur la tige d'extension. Gauche est chaud et droite est froid. Pivoter la vis de serrage de la poignée jusqu'au serrage.
- Aligner la poignée d'eau chaude de manière à ce que le texte sur le bouton en céramique soit de face avant. Glisser la poignée d'eau chaude sur la tige d'extension. Gauche est chaud et droite est froid. Pivoter la vis de serrage de la poignée jusqu'au serrage.

5. Vérification de l'installation

□ S'assurer que tous les raccords soient bien serrés.
□ Ouvrir le drain.
□ Ouvrir l'arrivée d'eau principale.
□ Pivoter l'aérateur vers la gauche jusqu'à ce que l'aérateur soit retiré du bec.

Vérification de l'installation (cont.)

□ Ouvrir les valves d'eau froide et chaude.
□ Faire couler l'eau à travers le bec pendant environ une minute pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Retirer tous débris de l'aérateur puis réinstaller.
