DGV18CH - Cuisinière FAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière gaz
Marque	FAR
Modèle	DGV18CH
Catégorie gaz	II2E+3+ (G20, G30/G31)
Alimentation électrique	220-240 V ~ 50/60 Hz, 2 W
Pression gaz	G20 : 20 mbar, G30 : 28-30 mbar, G31 : 37 mbar
Puissance totale	4,0 kW
Brûleur rapide	3,0 kW
Brûleur auxiliaire	1,0 kW
Efficacité énergétique	55,2 %
Dimensions (L x P x H)	300 x 520 x 105 mm
Matériau de la plaque	Verre
Support d'ustensile	Émail
Dispositif d'allumage	Allumage continu (électrique)
Dispositif de sécurité	Thermo-couple (arrêt gaz en cas d'extinction)
Nombre de brûleurs	2
Diamètre brûleur rapide	100 mm
Diamètre brûleur auxiliaire	50 mm
Diamètre casseroles recommandé rapide	200 - 240 mm
Diamètre casseroles recommandé auxiliaire	120 - 160 mm
Type de gaz compatible	Gaz naturel (G20) ou GPL (G30/G31)

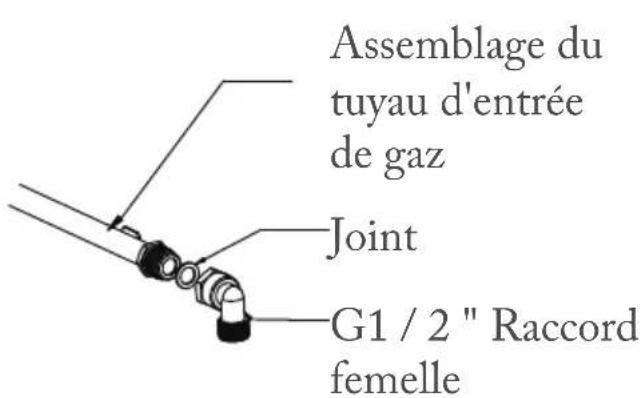

Raccordement gaz	Filetage G1/2
Accessoires fournis	Fixations, joint adhésif, vis, injecteurs supplémentaires, joint, manuel
Conformité	CE, directives 2016/426, 2014/35, 2014/30
Classe de protection électrique	Classe I
Classe gaz	III

FOIRE AUX QUESTIONS - DGV18CH FAR

Comment allumer un brûleur ?

Appuyez et tournez le bouton de contrôle dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale. Maintenez enfoncé 15 secondes après l'allumage pour activer le dispositif de sécurité. En cas de panne de courant, utilisez une allumette.

Que faire si le brûleur ne s'allume pas ?

Vérifiez l'alimentation électrique, l'ouverture du gaz, l'assemblage correct du couvercle du brûleur, et la propreté de la bougie d'allumage. Si des substances étrangères obstruent, nettoyez avec un chiffon sec.

Que faire si la flamme est jaune ou instable ?

Une flamme jaune indique des trous du diffuseur bouchés ou un gaz inapproprié. Nettoyez le diffuseur et vérifiez le type de gaz. Pour une flamme instable, assurez-vous que le couvercle du brûleur est correctement positionné.

Comment nettoyer les brûleurs ?

Retirez les couvercles et diffuseurs, faites-les tremper dans de l'eau chaude avec détergent neutre, brossez doucement, rincez et séchez. Essuyez les parties fixes avec un chiffon humide. Ne pas utiliser de nettoyants abrasifs ou de brosse métallique.

Quel type de gaz utiliser ?

L'appareil est compatible avec le gaz naturel G20 (20 mbar) et le GPL G30 (butane 28-30 mbar) ou G31 (propane 37 mbar). Vérifiez la plaque signalétique pour la configuration actuelle.

Comment convertir l'appareil pour un autre gaz ?

La conversion doit être effectuée par un technicien qualifié. Remplacez les injecteurs par ceux fournis pour le nouveau gaz et réglez la vis de réglage de flamme minimale (environ 3-4 mm de flamme). Après conversion, marquez la catégorie de gaz sur la plaque.

Quels diamètres de casseroles utiliser ?

Pour le brûleur rapide : 200-240 mm. Pour l'auxiliaire : 120-160 mm. Utilisez des fonds plats et épais, centrés sur le brûleur. Évitez les ustensiles dépassant du bord ou ayant un fond concave.

Que faire en cas de fuite de gaz ?

Éteignez immédiatement l'appareil, fermez la valve de gaz, ouvrez les fenêtres pour aérer. Ne pas utiliser d'appareils électriques. Contactez le service après-vente depuis l'extérieur.

Comment installer la plaque de cuisson ?

L'installation doit être réalisée par un professionnel. Respectez les distances minimales : 60 mm des bords, 700 mm au-dessus de la plaque, 50 mm des matériaux combustibles. Utilisez le joint adhésif fourni et fixez la plaque avec les supports.

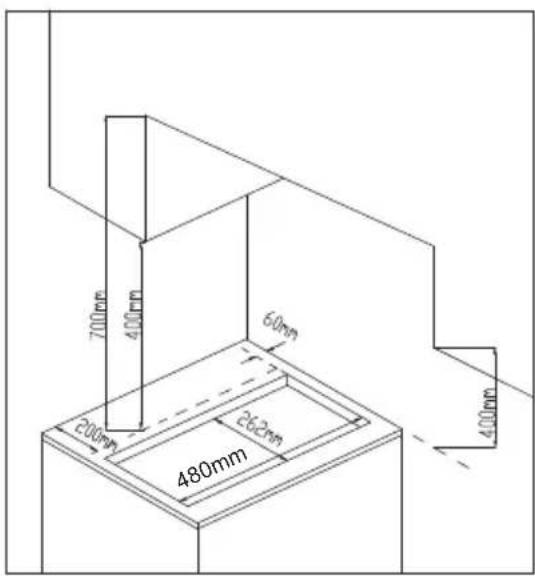

Quelles sont les distances de sécurité ?

L'appareil nécessite un espace d'au moins 60 mm des murs latéraux, 700 mm entre la surface de cuisson et toute surface horizontale au-dessus, et 50 mm entre la plaque et les matériaux combustibles. Une hotte doit respecter les mêmes distances.

MODE D'EMPLOI DGV18CH FAR

Nous vous remercions d'avoircision la qualite FAR. Ce produit a etecractedependar notreequipe de professionnels et selon la reglementation européenne. Pour uneonneilleureutilisation de vourernewelappareil, nosyourexcommandons delireattentivementce manueld'instructions et de le conserv pour toute refereuenceulterieure.

TABLE DES MATIÈRES

INSTRUCTIONS DE SECURITE FR-3

Description de l'appareil FR-11

Comment utiliser l'appareil FR-14

Nettoyage et entretien FR-20

INSTALLATION DE L'APPAREIL FR-24

Guide de dépannage FR-40

ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS .... FR-44

LECTURE DE LA NOTICE

Cette notice comporte des chapitres relatifs aux consignes de sécurité, aux consignes d'utilisation, aux consignes d'installation et aux conseils de dépannage. Une lecture attentive de cette notice avant d'utiliser cette table de cuisson vous aidera à utiliser et à entretenir le produit correctement.

AVANT DE CONTACTER VOTRE SERVICE APRES VENTE

Le chapitre concernant les conseils de dépannage vous aidera à résoudre vous-même certains problèmes courants sans avoir besoin de recourir au service de techniciens professionnels.

NOTE:

Le fabricant, conformément à une politique de développement permanent de mise, à jour du produit peut effectuer toute modification nécessaire sans donner de notification préalable.

Cet apparéil est conforme aux Directives Européennes 2016/426/CE relative aux apparéils fonctionnant au gaz, 2014/35/ CE relative à la sécurité électrique et 2014/30/ CE relative à la compatibilité electromagnetique.

INSTRUCTIONS DE SECURITE

Cet apparéil est destiné à être utilisé dans des

applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementis professionnels;
  des fermes;
• l'utilisation par les clients des hotels, moteliers et autres environnementés à caractère résidentiel;
• des environnements du type chambres d'hôtes.

La fiche de prise de courant doit emeurer aisément accessible.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec

l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

Les apparueils ne sont pas destinés à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé

AVERTISSEMENT: En cas de bris de la surface en verre :

• Éteindre immeditatement tous les brileurs ainsi que tous les éléments chaufants électriques et isoler l'appareil de toute source d'énergie;
• Ne pas toucher la surface de l'appareil;
• Ne pas utiliser l'appareil.

AVERTISSEMENT: L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l' apparéil. Une utilisation intensive et prolongée de l' apparéil peut nécessiter une aération supplémentaire, par exemple en augmentant la ventilation mécanique, si elle existe, ou en utilisant une ventilation supplémentaire capable d'évacuer en toute sécurité les produits de

combustion vers l'air extérieur tout en renouvelant l'air de la piece.

Consulter un professionnel avant l'installation de cette ventilation supplémentaire.

Le dispositif ne doit pas etre actionne pendant plus de 15 s. Si a l'issue de ces 15 s le bruleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 min avant toute nouvelle tentative d'allumage du bruleur.

Dans le cas d'une extinction accidentelle des flames du brûleur, fermer la manette de commande du brûleur et ne pas essayer de rallumer le brûleur pendant au moins 1 min.

ATTENTION: Cet apparéil est destiné uniquement à un usage culinaire. Il ne doit pas être utilisé à d'autres fins, par exemple pour chauffer une piece.

Avertissements

• Ne modifiez pas cet apparéil.

• Cet apparéil doit être installé par un technicien/agréé ou un installerateur.

• La connexion de gaz doit être effectuee conformement aux instructions données dans les instructions d'installation. Si ces instructions ne sont pas suivies précisement, il y a un risque d'explosion, d'incendie et d'intoxication.

• Avant l'installation, assurez-vous que les conditions de distribution locales (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles;

• Les conditions de réglage pour cet apparéil sont indiquées sur l'étiquette (ou la plaque signalétique);

• Cet apparéil n'est pas connecté à un dispositif d'évacuation des produits de combustion. Il doit être installé et connecté conformément aux reglementations d'installation en vigueur. Une attention particulière doit être accordée aux exigences pertinentes en matière de ventilation.

• Avant l'installation, éteignez le gaz et la source d'alimentation électrique de l'appareil.

• Tous les apparciels contenant des composants électriques doivent être reliés à la terre.

Assurez-vous que le tuyau de gaz et le cable electrolyque sont installés d'une telle manière quils ne touchent aucune piece de l'appareil pouvant devenir chaude.

• Le tuyau de gaz ou le connecteur ne doit pas etre plie ou bloqué par tout autre appariel.

• Vérifiez les dimensions de l'appareil ainsi que les dimensions de l'écart à couper dans le placard de cuisine.

• Les panneaux situés au-dessus du plan de travail, directement à proximate de l'appareil, doivent être composés de matériaux non inflammables. La surface stratifiée et la colle utilisée pour fixer la plaque doit être résistantes à la chaleur pour éviter toute détérioration.

• Ouvrez le robinet de l'appareil et allumez chaque brûleur.

• Vérifiez que la flamme est bleue transparente sans pointe jaune.

• Si les brûleurssemblent dysfonctionner, vérifie ce qui suit :

-Le couvercle du bruleur est correctement positionné.

-Le diffuseur de flamme est correctement positionné.
-Le bruleur est aligné verticalément avec l'embout de l'injecteur.
- Un essai complet de fonctionnement et un teste de détction de fuite doivent être effectués après l'installation.
Le tuyau flexible doit etre place de telle maniere qu'il ne puisse pas enter en contact avec une partie mobile du boitier et qu'il ne passe pas a travers tout espace pouvant devenir bloqué.
- Des traces de colle produit durant la fabrication en usine répondent aux normes de toutes les plaques de cuisson.
- ATTENTION: L'appareil et ses pieces accessibles deviennent chauds pendant l'utilisation.
- Il convient de veiller à ne pas toucher les éléments chauffants.
- Les enfants de moins de 8 ans doivent être maintainus à distance, à moins qu'ils ne soient sous une surveillance continue.
- MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matieres grasses ou de l'huile peut etre dangereux et déclencher un incendie.

• NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flames par exemple avec un couvercle ou une couverture anti-feu.
• MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.
  ATTENTION: Voiture apparueil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne pas l'utiliser a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.
• Vous évitez ainsi des risques matériels et corporels.
  ATTENTION: Afin d'empêcher des risques d'explosion et d'incendie, ne pas placer de produits inflammables ou éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
• MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocolélectrique.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.
• Un brûleur doit partager une flâme régulière.

Eviter tout courant d'air. Si la flamme présente une anomalie, nettoyer le brûleur. Si l'anomalie persiste, faites appel au service après-vente.

• Changer le tuyau de gaz un peu avant l'expiration de la date de vieillissement indiquée sur celui-ci.

• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson concus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.

• En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, referez-vous au paragraph ci-après de la notice.

• En ce qui concerne les informations détaillées sur la manière de nettoyer les surfaces en contact avec les alimentés, reféréz-vous au paragraph ci-après de la notice.

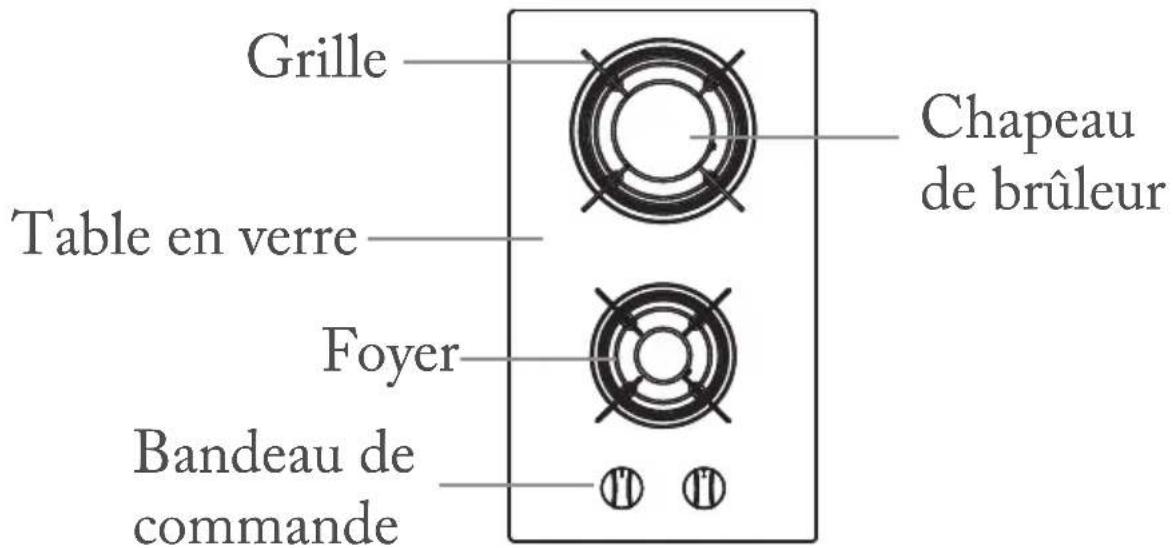

DESCRIPTION DE L'APPAREIL

Modèle	DGV18CH DGVB18CH
Classe 3
Support d'ustensile Émail
Support de wok N/A
Plaque supérieure Verre
Dimensions (Largeur x Diamètre x Hauteur)	300*520*105
Dispositif d'allumage Type d'allumage continu
Connexion au gaz Fil G1/2
Alimentation électrique	220-240V~, 50Hz-60Hz - 2W

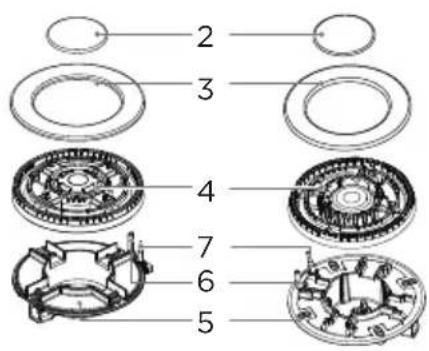

Fonction des brûleurs Rapide (1), Auxiliaire (1)
EQn 4,0kW

Information pour plaques de cuisson gaz domestiques
Modèle DG	V18CH /DGVB18CH
Type de plaque de cuisson	Plaque de cuisson gaz
Nombre de brûleurs	2
L'efficacité énergétique par brûleur	Rapide	Semi rapide 1	Semi rapide 2	Auxiliaire	%
	55.2 N/A N/A NA
L'efficacité énergétique par plaque de cuisson	55.2 %
	G20 (NG - I2E+)
	Puisance (kW)	Injecteur Diamètre (mm)		Brûleur Diamètre (mm)
Foyer arrêté	3.0 1.30	100
Foyer devant	1.0 0.78	50
	G30 (LPG I3+ (28-30/37))
Foyer arrêté	3.0 0.87	100
Foyer devant	1.0 0.5	50

Accessoires

Fixation (2) Joint adhésif (2) Vis (2)

Injecteur (2)

joint (1)

Manuel d'instructions (1)

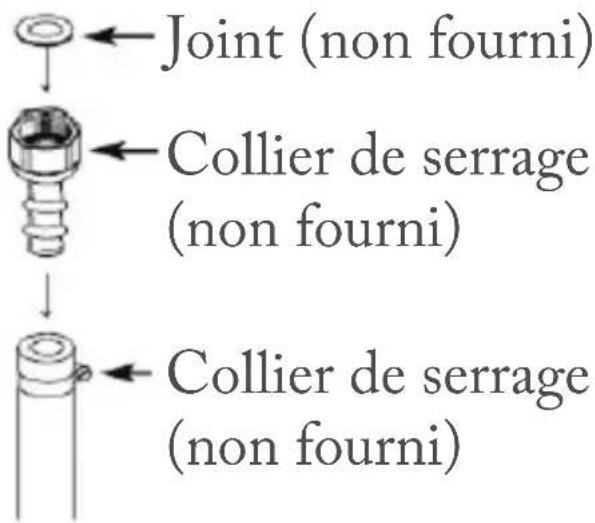

Le raccord de tuyau du n° 4 ne peut être utilisé que dans les produits contenant des sources de gaz liquéfié.

La forme et la taille du connecteur doivent suivre le ou les pays nationaux.

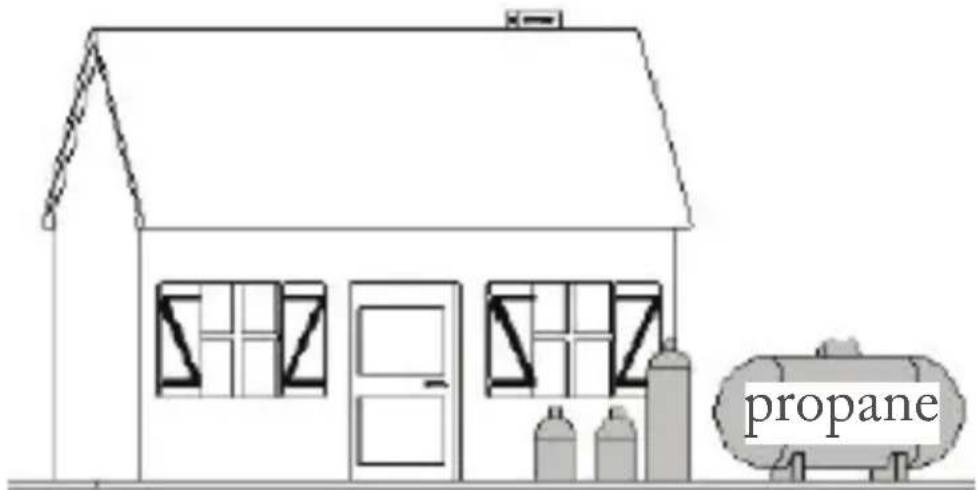

Le régulateur utilise doit être conforme à la norme EN 16129 / exigence nationale locale.

Vérifiez la pression de sortie du régulateur, elle doit être conforme à la « Séparation des gaz »

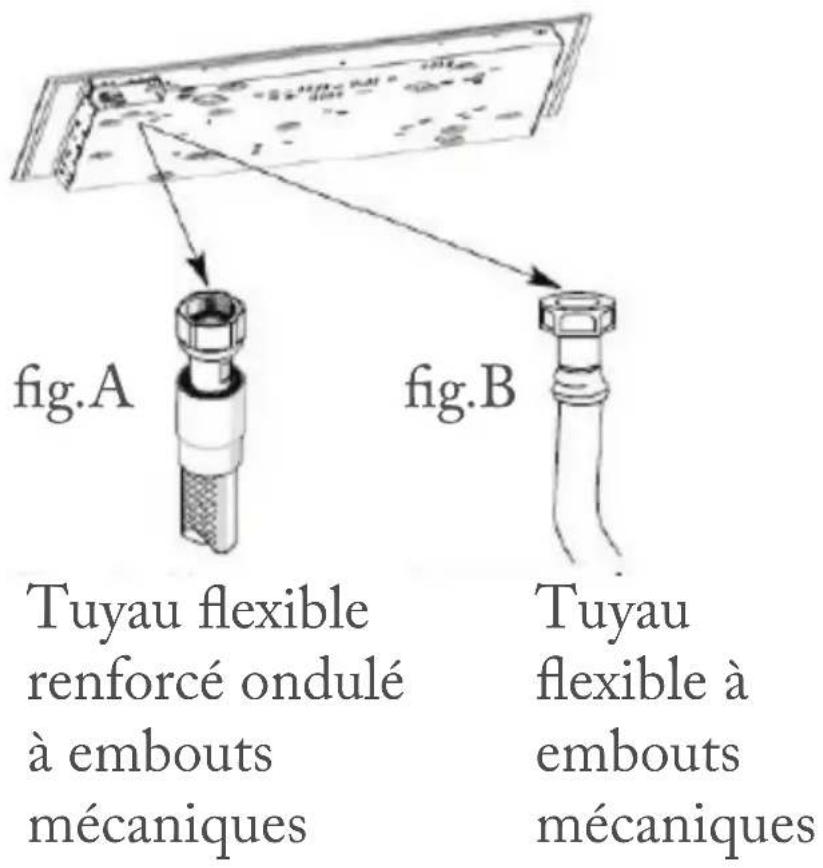

Si un tuyau flexible est utilisé, il se tord et s'use.

Vérifiez la fuite avec de l'eau savonneuse.

avant chaque utilisation. Remplacez un nouveau tuyau s'il n'est plus valide ou endommage.

Le tuyau doit être conforme aux exigences nationales du ou des pays.

La longueur maximale du tuyau flexible est de 1,5 m, pour la Finlande : 1,2 m.

Le tuyau flexible doit être monté de manière à ne pas entraîr en contact avec un

partie de l'unité d'habitation (par exemple un tiroir) et ne doit pas traverser un espace susceptible de devenir congestionné. Gardez le tuyau à l'écart de la surface chaude et des bords tranchants.

COMMENT UTILISER L'APPAREIL

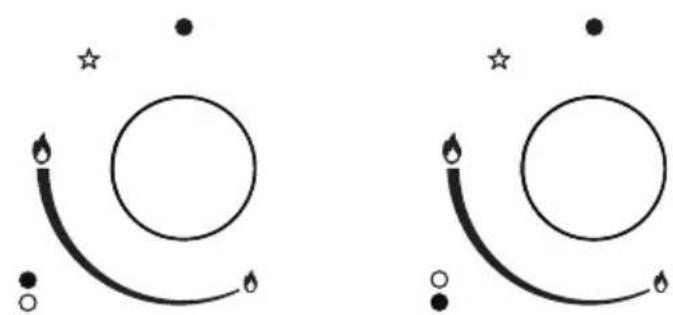

Les symboles suivants apparaitront sur le panneau de contrôle, pres de chaque poignée de contrôle:

(●) Cercle noir: Gaz éteint
(6) Grande flamme: Réglage maximum
(6) petite flamme: Réglage minimum

• Le réglage minimum est à l'extémité de la rotation dans le sens contraire des aiguilles d'une montre du bouton de contrôle.

• Toutes les positions d'opération doivent être sélectionnées entre la position maximale et la position minimale.

• Le symbole sur le panneau de contrôle, pres de la poignée de contrôle indiquera le brûleur qui est en marche.

Allumage automatique avec le dispositif de sécurité en cas d'échec.

L'appareil est équipé d'un dispositif de sécurité en cas d'éché c'dallumage sur chaque brûleur, qui estçu pour arrêtier l'écoulement de gaz vers la tête du brûleur dans le cas où la flamme ne s'allume pas.

Pour allumer un brûleur :

• Appuyez sur le bouton de contrôle du brûleur que vous souhaitez allumer et tournez-le dans le sens contraire des aiguilles d'une montre vers la position maximale.

• Si vous gardez le bouton de contrôle enforcé, l'allumage automatique du brûleur fonctionnera. Vous doivent maintainir le bouton de contrôlependant 15 secondes après que la flamme sur lebrûleur se soit allumée. Si après 15 secondes, lebrûleur ne s'est pas allumé, arrêtez le

fonctionnement du dispositif et ouvre la porte du compartment et / ou attendez au moins 1 minute avant de tenter d'allumer de nouveau le brûleur.

• ÀpRES cette intervaile de 15 secondes, pour réguler la flamme, vous devez continuer à tourner le bouton de contrôle dans le sens contraire des aiguilles d'une montre jusqu'à ce que la flamme soit à un niveau approprié.
  La position d'opération DOIT est dans une position entre la position maximale et minimale.
  Pour allumer le bruleur, tournez le bouton de contrôle dans le sens des aiguilles d'une montre jusqu'à eteindre le gaz.
• En cas de panne de courant, les brûleurs peuvent être allumés en utilisant une allumette.

Conseils de sécurité et d'économie d'énergie

Le diamètre du fond de la casserole doit correspondre à celui du brûleur.

BRULEURS	USTENSILES DE CUISSON
	min. max.
Rapide 200 mm	240 mm
Auxiliaire 120	mm 160 mm

N'utilisez pas d'estensile de cuisson qui dépasse des bords du brûleur.

NON OUI
N'utilisez pas d'ustensile de petit diamètre sur les grands brûleurs. La flamme ne doit jamais brûler sur les côtés de l'ustensile de cuisson.	Utilisez toujours un ustensile de cuisson qui est approprié pour chaque brûleur, pour éviter de gâcher du gaz et de décolorer l'ustensile de cuisson.
Évitez de faire cuire sansmettre de couvercle ou avec le couvercle couvrant à moitié, car cela gâche de l'énergie	Placez un couvercle sur l'ustensile de cuisson.
N'utilisez pas un ustensile de cuisson avec un fond convexe ou concave.	Utilisez uniquement des casseroles, des marmites et des poêles à fîre avec un fond épais et plat.
Ne placez pas l'ustensile de cuisson sur le bord d'un brûleur car il pourrait basculer.	Placez toujours l'ustensile de cuisson au centre du brûleur et non sur un bord.
N'utilisez pas d'ustensile d'un grand diamètre sur les brûleurs pres des contrôles, qui place au milieu du brûleur peut toucher les contrôles ou être si proche des boutons de contrôle que cela pourrait augmenter la température dans cette zone et pourrait l'endommager. Ne placez jamais d'ustensile directement sur le brûleur.
Ne placez aucun objet, comme un retardateur de flamme ou une plaque d'amiate entre la casserole et le support d'ustensile car l'appareil pourrait être endommagé.	Placez l'ustensile sur la grille du brûleur.
N'utilise pas de poids excessif et ne frappez pas la plaque de cuisson avec des	Maniez l'ustensile de cuisson soigneusement lorsqu'il est sur le

• Il n'est pas recommandé d'utiliser de plats à rotir, de poêles à frire ou de pierres à grill chauffés simultanément sur plusieurs brûleurs car la chaleur qui en résultatait pourrait endommager l'ordinateil.
• Ne touchez pas la plaque et les grilles lors de l'utilisation durant un moment après l'utilisation.
  Aussitot qu'un liquide commence a bouillir, réduisez la flamme pour que le liquide frémisse. ATTENTION: Cet appeareil est destiné uniquement à un usage culinaire. Il ne doit pas être utilisé à d'autres fins, par exemple pour chauffer une piece.

NETTOYAGE ET ENTRETIEN

• Les opérations de nettoyage doivent être seulement effectuées une fois que l'appareil a complètement refroidi
• L'appareil doit être déconnecté de la source d'alimentation avant de commencer l'opération de nettoyage.
• Nettoyez régulierement l'appareil, de préférence après chaque utilisation.
• Les nettoyants abrasifs ou les objets coupants peuvent endommager la surface de l'appareil; vous doivent le nettoyer en utilisant de l'eau et un peu de liquide vaisselle.

Peut être utilisé Ne	doit pas être utilisé
Chiffon doux Détergent neutre	Brosse en nylon Huile Abrasif Diluant/ essence	Brosse métallique Détergent acide / alcalin Abrasif Diluant/ essence

Support d'estensile, poignées de contrôle

• Enlevez le support d'ustensile.
• Nettoyez les supports et les poignées de contrôle avec un chiffon humide, du liquide vaisselle et de l'eau chaude. Pour des taches tenaces, faites tremper les pieces avant de les nettoyer.
• Sèchêz-les avec un chiffon propre et doux.

Plaque de cuisson

• Essuyez la plaque de cuisson avec un chiffon deux bien essoré avec de l'eau chaude à laquelle du liquide vaisselle a été ajoute.
• Sechez la plaque de cuisson après le nettoyage.
• Enlevez tous les résidus d'aliments et de liquides de la plaque aussitôt que possible pour éviter tout risque de corrosion.
• Les parties en acier inoxydable de l'appareil peuvent se décolorer au fil du temps. cela est normal à cause des fortes températures. ÀpRES chaque utilisation, ces pieces doivent être nettoyées avec un produit approprié à l'acier inoxydable.

BRULEURS

• Enlevez les couvercles des brûleurs et les diffuseurs de flammes en les retardant par le haut et éloignez-les des brûleurs.

• Faites-les tremper dans de l'eau chaude et un peu de détergent ou de liquide vaisse.

• ÀpRES les avoir nettoyés et lavés, essuyez-les et séchez-les soigneusement. Assurez-vous que les trous des flammes sont nettoyés et séché complètement.

• Essuyez les parties fixes et les coupelles des brûleurs avec un chiffon humide puis séchez-les.
• Essuyez doucement le dispositif d'allumage et de surveillance des flammes avec un chiffon bien essoré puis séchez avec un chiffon sec.
• Avant de remettre les brûleurs en place sur la plaque de cuisson, assurez vous que l'injecteur n'est pas bloqué.

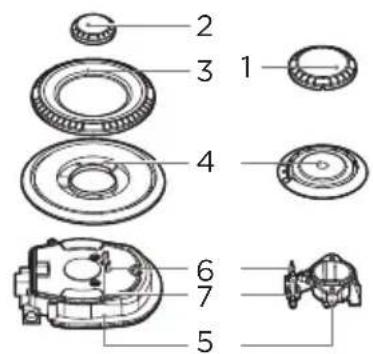

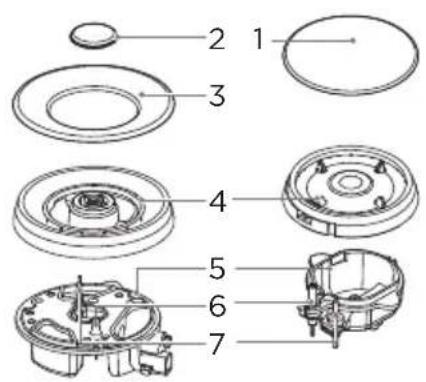

• Réassembliez les brûleurs auxiliaire, rapide et comme suit :

1. Placez le diffuseur de flamme (4) sur la coupelle du brûleur (5) afin que le dispositif d'allumage et le dispositif de surveillance des flammes s'aligne sur leur trou respectif dans le diffuseur de flamme. Le diffuseur de flamme doit s'enclencher correctement en place.

2. Positionnez le couvercle du brûleur (1,2,3) sur le diffuseur de flamme (4) afin que les tiges de maintainien s'insèrent dans leur renforcement respectif.

Replacez les pieces dans l'ordre correct après le nettoyage. Ne mélangez pas le haut et le bas. Les tiges de Maintien doivent s'insérer exactement dans les encoches.

INSTALLATION DE L'APPAREIL

ESPACES REQUIS
LORS DE
L'INSTALLATION
DE LA PLAQUE
AVEC UNE HOTTE
ASPIRANTE
AUDESSUS

• Cet apparéil doit être intégré dans un placard de cuisine ou un plan de travail de 600mm , si les dimensions minimales suivantes sont respectés;
• Les bords de la plaque doivent être à une distance minimale de 60mm d'un côté ou d'un mur.
• 700 mm entre le point le plus haut de la surface de la plaque (incluant les brûleurs) et le fond de toute surface horizontal directement au-dessus.
• 400mm entre les surfaces de la plaque, si le fond de toute surface horizontale est alignee avec le bord externe de la plaque. Si le dessousde la surface horizontale est inférieur a 400mm , il doit alors etre au moins a 50~mm des bords externes de la plaque.

• Un espace de 50~mm autour de l'appareil et entre la surface de la plaque et tout matérieliau combustible.

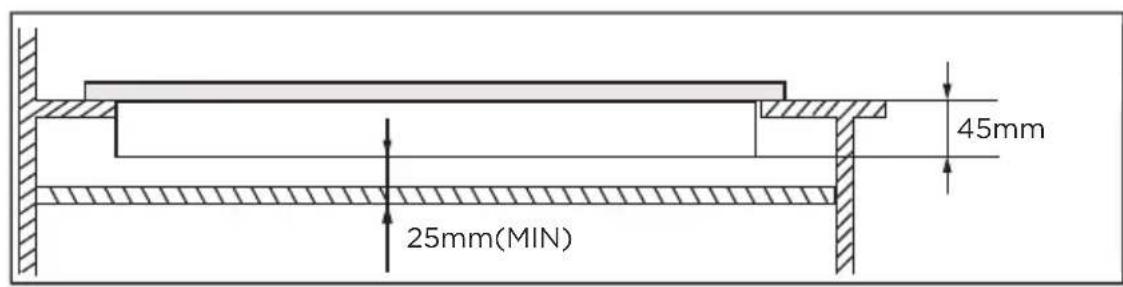

• Vous doivent avoir un écarts d'au moins 25~mm et au plus de 74~mm entre le dessous de l'ordinateil et toute surface qui est en-dessous.

• Un four doit être équipé d'une ventilation forcee pour installer la plaque au-dessus.
• Vérifiez les dimensions du four dans le manuel d'installation.

• La taille de la découvert doit être conforme aux indications.

• Enlevez les supports d'ustensiles, les couvercles des brûleurs et le diffuseur de flamme et tournez soignement l'appareil à l'envers en le plaçant sur une surface matelassée.

Prenez garde à ce que les dispositifs de surveillance des flammes ne sont pas endommages durant cette opération.

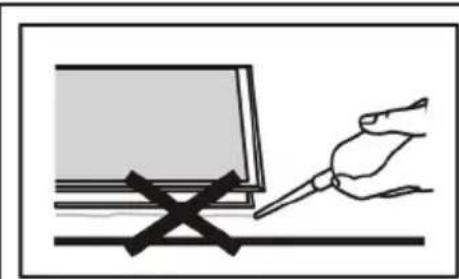

1. Appliquez du joint adhesif fourni sur les bords de l'ordinateil.
2. Ne laisses pas décart dans l'agent de mastic et ne faites pas chevaucher l'épaisseur.

N'utilisez pas de colle silicone pour fixer l'appareil sur le plan de travail,ILA rendra dificile d'enlever I'appareil de I'ouverture dans le futurour, surtout s'il doit etre réparé.

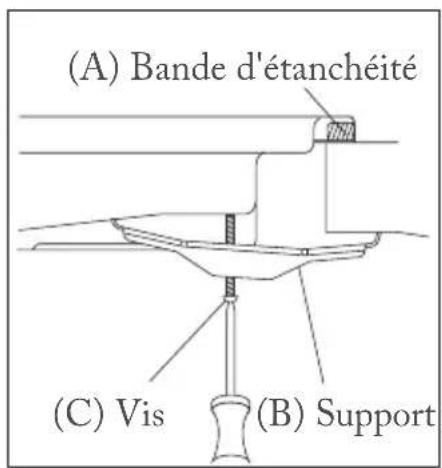

1. Placez la fixation (B) sur les trous qui correspondent à laaille des vis. Il y a un set de vis pour les trous dans chaque coin de la plaque.

Serrez légèrement une vis (C) à travers la fixation (B) afin que la fixation s'attache à la plaque mais de manière à ce que la plaque puisse encore être ajustée.

1. Remettez la plaque à l'endroit puis baissez doucement dans l'ouverture que vous avez découvertes dans votre plan de travail.

2. Sous la plaque, ajustez les fixations dans la position appropriée pour votre plan de travail. Puis reisserrez complètement les vis (C) pour sécuriser la plaque de cuisson en position.

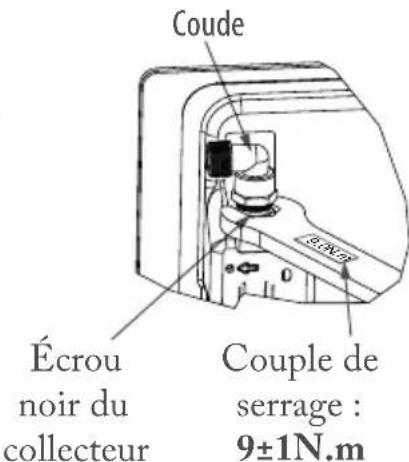

Connexion au gaz

• Cet apparteil doit être installé et connecté selon les normes d'installation en vigueur dans le pays dans lequel l'apparil est utilisé.
• Cet apparéil est alimenté par du gaz GPL ou du gaz naturel. La conversion pour une utilisation avec du GPL et du gaz naturel doit seulement être réalisée par une personne qualifiée.

Remplacement d'alimentation en gaz et lignes directives de l'installation:

GPL > GN

GN > GPL

Assemblage du tuyau d'entree de gaz Joint Raccord femelle (Non inclus)

Installation de l'appareil Remarque: Portez des gants de protection pour installer la table de cuisson.

Attention!

S'il est nécessaire d'ajuster ou d'insteller le coude, il est permitted utiliser uniquement une clé dynamométrique de 9 ± 1N.m et de travailler sur l'écrou noir du collecteur只想 que sur le coude.

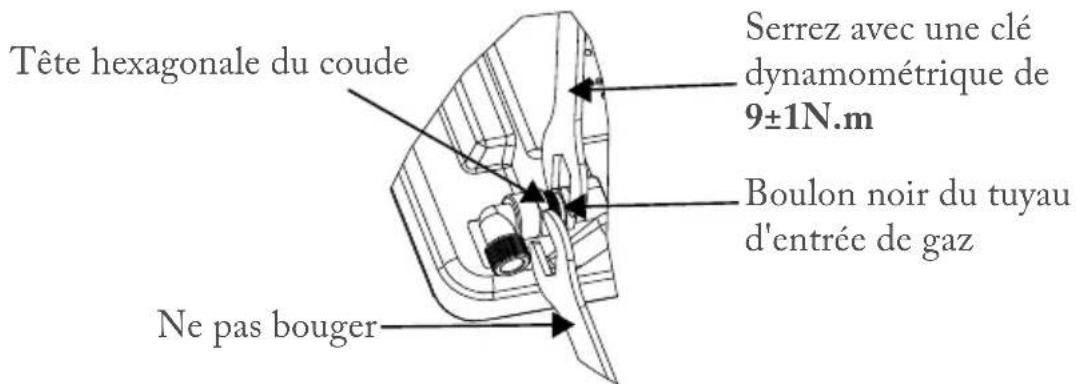

(1) Réglage de la direction du coude

Après avoir desseré le coude, réglez l'interface du coude dans la direction voulue et maintenez la tête hexagonale du coude immobile à l'aide d'une clé. Utilisez une clé dynamométrique de 9 ± 1 N.m pour serrer le boulon noir du tuyau d'entrée de gaz. Veillez à ce que le couple de serrage de la clé se situe dans la plage requise afin d'éviter toute rupture du coude ou tout dommage cause par une force excessive. Après le serrage de l'installation, vérifie si les pieces sont en bon état et testez l'étanchêté à l'air pour vous assurer de l'étanchêté de l'installation. L'installateur est responsable des résultats de ce processus.

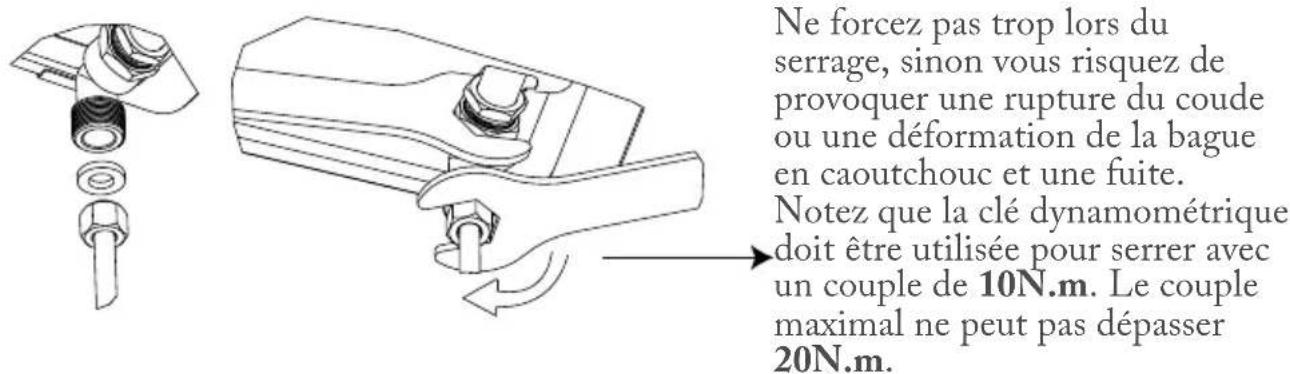

(2) Installation de la table de cuisson au gaz

Cet apparéil doit être installé par un ingénieur/agréé en matière de sécurité du gaz!

Raccordement au gaz

Le raccordement au gaz doit être situé dans une position où le robinet d'arrêt est accessible. L'extrémité du point de raccordement d'entrée de la table de cuisson au gaz est dotée d'un filtage de 1/2 qui permet de:

Un raccordement fixe
Un raccordement à l'aide d'un tuyau flexible (L min. 1 m - max. 3 m)

Le joint d'étanchéité fourni doit être inséré entre la sortie du collecteur et l'alimentation en gaz. Il faut éviter que le tuyau n'entre en contact avec les parties mobiles de l'unité de cuisine (par exemple, un tiroir) et empêcher l'accès à tout espace susceptible d'être obstrué.

Risque de fuite!

Si un raccordement est manipulé, vérifiez le joint d'etanchéité.

Le fabricant n'est pas responsable d'une fuite au niveau d'un raccord qui aurait ete manipulé.

• La loi stipule que tous les apparciels à gaz doivent être installés par des personnes compétentes, conformément au Règlement de sécurité des installations et d'utilisation des apparciels à gaz.
• Il est dans votre intérêt et celui de la sécurité d'assurer la conformité avec la loi.

Installez votre table en toute simplicité Raccordement gaz

- Remarques préliminaires

Le tuyau de raccordement doit rester accessible sur toute sa longueur et doit être change avant sa date limite d'utilisation (indiquée sur le tuyau).

Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l'eau savonneuse.

Si la table de cuisson est installée au-dessus d'un four ou si la proximé d'autres apparèils chauffants risque de chauffer et d'endommager le

raccordement, il est impératif de réaliser celui-ci avec un tube rigide.

Si un tuyau couple est utilisé (cas du gaz butane), celui-ci ne doit pas être installé un endroit où il risquerait d'entrée en contact avec une partie mobile du meuble, ni passer dans un endroit susceptible d'être encombré.

Raccordement gaz (suite)

Utilisez l'un des 3 types de raccordement suivants:

• raccordement en tube rigide (appellation normegaz G1/2).

Réalisez le raccordement directement à l'extrémité du coude monté sur l'appareil, ou - raccordement par tuyau flexible renforcé ondulé à embouts mécaniques (fig. A sur la page précédente).

Vous pouvez également utiliser un tuyau flexible en inox (de type «Gazinox») disponible auprès de votre distributeur local, ou - raccordement par tuyau flexible à embouts mécaniques (fig. B sur la page précédente).

Ces tuyaux doivent avoir une longueur maximale de 2 metres et une date de validité non expires.

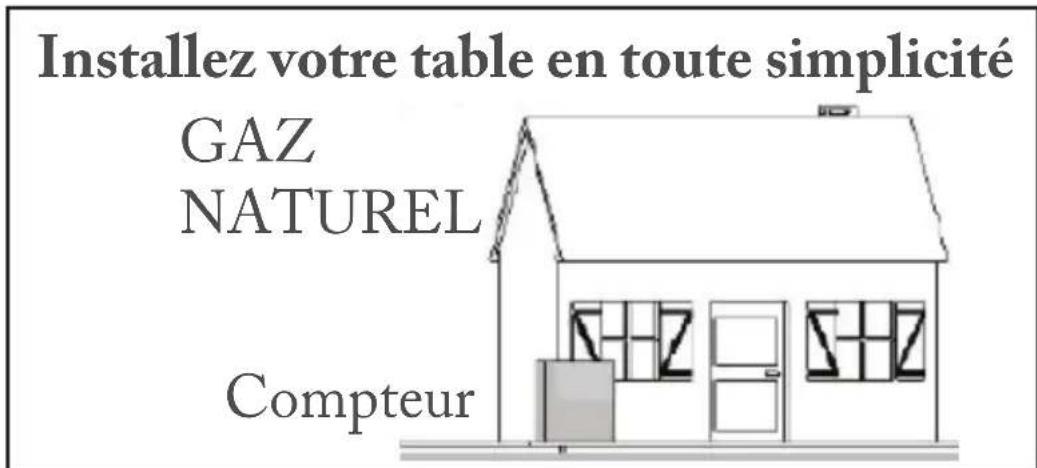

Installez votre table en toute simplicité

Raccordement gaz (suite)

Pour la sécurité de l'utilisateur, nous conseillons un raccordement soit en tube rigide si cela est possible, soit avec un tuyau flexible renforcé ondulé (longueur maximum 2 metres) (fig. A).

Dans le cas d'une installation existante où le montage d'un tube rigide est impossible, il est toujours possible d'effectuer le raccordement avec un tuyau couple (longueur maximum 2 metres) muni de deux colliers de serrage: l'un sur le connecteur (fig. B), et l'autre sur le détendeur, sans oublier demettre en place une rondelle détanchéité entre le connecteur et le coude de la table.

Vous trouverez l'adaptateur et la rondelle d'étanchéité dans la pochette livrée avec l'appareil.

BUTANE/PROPANE

Détendeur obligatoire

butane propane

fig.A

Tuyau flexible

renforcé ondule à

embouts
mécanig

fig.B

Raccordement en tuyau couple Un régulateur de gaz NF doit être utilisé.

ATTENTION:

Les températures supérieures à 30^ peuvent entrainer une surchauffe du tuyau. Pour éviter cela, assurez-vous qu'aucun apparéil chauffant n'est situé proximité.

Vissez le connecteur avec un couple ne dépassant pas 2,5m / daN (m / kgF)

En France, vous doivent utiliser un tube ou un tuyau portant l'estampille «NF Gaz». Un régulateur de gaz NF doit être utilisé.

Désignation d'produit	Plaque de cuisson gaz		CE 2531-24 FAR
Modèle DG	V18CH DGVB18CH
Type	30G20MA089-GFN-R02		Pin 2531DO-0183 CONFORAMA France 80 Boulevard du Mandinet LOGNES 77432 Marne la Vallee Cedex 2 FRANCE FABRIQUE EN CHINE
Alimentation electrique	220-240V~50Hz-60Hz 2W	Protection classe I
Classe Gaz selon EN30-1-1 et EN30-2-1	III
Numéro de série
Catégorie gaz	II2E+3+
Type de gaz	G20(Methane) □	G30(Butane), G31 (Propane) □
Pression gaz	20 mbar	G30 (Butane) à (28-30) mbar, G31 (Propane) à 37 mbar
Pays de destination	FR FR
Puisance (débit calorifique) brûleurs	Total : 4.0kW	Total : 4.0kW (291g/h pour G30)
	Brûleur rapide : 3.0kW Auxiliaire: 1.0kW	Brûleur rapide : 3.0kW (218g/h) Auxiliaire : 1.0kW (73g/h)
ATTENTION : Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilisese seulement dans un endroit bien aéré. Consulter les notices avant d'instructor et d'utiliser cet apparéil.

ATTENTION:

Spector qu'un détendeur NF doit être utilisé.

Nos vous recommendons de faire installer votre cuisine par un professionnel qualifié. Nous attirons votre attention sur le fait que le raccordement au gaz doit être effectué conformément aux instructions données dans la notice d'installation. A défaut de suivre précisé ces instructions, il existe des risques d'explosion, d'incendie et d'empoisonnement.

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, referez-vous au paragraph ci-après de la notice.

En ce qui concerne les informations détaillées sur la manière de nettoyer les surfaces en contact avec les alimentés, reférez-vous au paragraph ci-après de la notice.

Connexionélectrique

• Connexionnélectrique
  Cet apparéil doit être relié à la terre.
• Cet apparéil est conçu pour être connecté à une source électrique 220-240V, 50Hz-60Hz CA.

Réglage du gaz

• Prenez des précautions pour les opérations et les réglages à effectuer lors de la conversion d'un gaz à un autre.
• Tous les travaux doivent être effectuels par un technicien qualifié.
• Avant de commencer, éteignez le gaz et la source électrique de l'appareil.

1. Changez l'injecteur des brûleurs
Injecteur	Enlevez les supports d'ustensiles, les couvercles des brûleurs et le diffuseur de flamme.Désissez l'injecteur en utilisant une clé à pipe de 7 mm et remplacez-le avec l'injecteur stipulé pour la nouvelle alimentation en gaz.Réassemblez soigneusement tous les composants.Une fois que les injecteurs sont remplacés, il est conseilé de serrer solidement l'injecteur en place.

2. Réglage du niveau minimum de la flamme

Poignée de contrôle

Robinet Bague d'etanchéité.

Vis de réglage

1. Tournez les robinets jusqu'àu niveau minimum.

2. Enlevez le bouton du robinet et placez un petit tournevis au centre du manche de robinet.

3. Le réglage correct est obtenu lorsqu'la flamme a une longueur d'environ 3 à 4 mm.

-Pour le gaz butane/propane, la vis de réglage doit être solidement serrée.

-Remettez le bouton de contrôle en place.

-Assurez-vous que la flamme ne s'eteint pas rapidement lorsque vous tournez le bouton du niveau maximum au niveau minimum. Si cela est le cas, enlevez le bouton de contrôle et réajustez le flux de gaz, puis testez de nouveau une fois que le réglage est effectué.

1. Repetez cette procedure pour chacun des robinets a gaz.

• Ne démontez pas le manche du robinet: en cas de dysfonctionnement, changez le robinet entier.
• Avant de REPLACER les brûleurs sur la plaque, assurez-vous que l'injecteur n'est pas bloqué.
• Un test opérationnel complet doit être réalisé après la conversion de gaz pour détecter toute fuite de gaz (utilisez du savon et de l'eau ou un détecteur de fuite de gaz)

Après avoir
réalisé la
conversion,
un technicien
qualifié ou un
installateur
doit marquer
d'un « V » sur
la catégorie
de gaz
correcte pour
faire
correspondre
le réglage sur
la plaque
signaletique.
Enlevez la
marque « V »
préciédente.

GUIDE DE DÉPANNAGE

• Les réparations doivent être effectues par un technicien/agréé uniquement.
• Toute réparation incorrecte peut entrainer des dangers considérables pour vous et d'autres personnes.
• Cependant, certains problèmes mineurs peuvent être résolus comme suit :

Problème	Cause probable	Solution
Pas d'allumage	Pas d'étincelle	Vérifiez l'alimentation électrique
	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez correctement le couvercle
	L'alimentation en gaz est désactivée	Ouvrez complètement l'alimentation en gaz
L'appareil s'allume incorrectement	L'alimentation en gaz n'est pas complètement ouverte	Ouvrez complètement l'alimentation en gaz
	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez le couvercle du brûleur correctement
	La prise d'allumage est contaminée avec des substances étrangères	Essuyez les substances avec un chiffon sec
	Les brûleurs sont mouillés	Séchez soigneusement les brûleurs
	Les trough dans le diffuseur de flâme sont bouchés	Nettoyez le diffuseur de flâme
Il y a du bruit lors de la combustion et l'allumage	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez le couvercle du brûleur correctement
La flamme s'éteint lors de l'utilisation	Le dispositif de surveillance de flamme est contaminé avec des substances étrangères	Nettoyez le dispositif de surveillance de flamme
	Les produits en train de cuire ont bouilli et ont étéint la flamme.	Éteignez le bouton du brûleur. Attendez une minute et allumez de nouveau le brûleur.
	Un fort courant d'air peut avoir étéint la flamme	Veuillez étéindre le bouton et vérifie la zone de cuisson pour vérifier s'il n'y a pas une fenêtre ouverte. Attendez une minute et allumez de nouveau le brûleur.
Flamme jaune	Les troughs du diffuseur de flamme sont bouchés	Nettoyez le diffuseur de flamme
	Un gaz différént est utilisé	Vérifiez le gaz utilisé.
Flamme instable	Le couvercle du brûleur n'est pas correctement assemblé	Assemblez le couvercle du brûleur correctement
	Fuite de gaz	Arrêtez d'utiliser le produit et fermez la valve du milieu. Ouvrez la fenêtre pour ventiler. Contactez notre centre d'assistance en utilisant un téléphone à l'extérieur.

• Si le problème n'est pas résolu, veuilles contacter notre centre d'assistance à la clientèle.

ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS

la directive europeenne 2012/19/UE sur les déchets d'équipements ELECTriques etlectroniques (DEEE) exige que les apparils usages ne soient pas jetés dans le flux normal

des déchets municipaux.

Les apparueils usages doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Séparez les éléments avant de trier

Retrouvez également cette notice d'utilisation sur notre site internet : www.conforama.fr

En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les produits electrodomestiques, à l'adresse suivante: https://sav-client.conforama.fr 09 69 32 05 05

INSTRUCTION MANUAL

DGV18CH/DGVB18CH

80 Boulevard du Mandinet

Lognes

77432 Marne la Vallee Cedex 2

FRANCE
