Coralais K-15582 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Robinet à deux poignées, finition en chrome, design contemporain
Dimensions	Hauteur : 15 cm, Largeur : 20 cm, Profondeur : 10 cm
Débit d'eau	Débit standard de 5,7 L/min à 60 psi
Installation	Installation à 3 trous, distance entre les trous : 8 pouces
Matériaux	Corps en laiton, finition résistante aux taches
Utilisation	Conçu pour un usage domestique, compatible avec les éviers de cuisine et de salle de bain
Maintenance	Nettoyage avec un chiffon doux et un détergent doux, éviter les nettoyants abrasifs
Réparation	Pièces de rechange disponibles, consulter le manuel pour les instructions de réparation
Sécurité	Conforme aux normes de sécurité en vigueur, ne pas exposer à des températures extrêmes
Informations générales	Garantie limitée de 1 an, service client disponible pour assistance

FOIRE AUX QUESTIONS - Coralais K-15582 KOHLER

Comment installer le robinet KOHLER Coralais K-15582 ?

Pour installer le robinet, commencez par couper l'eau. Ensuite, fixez le robinet à l'évier en suivant les instructions fournies dans le manuel d'installation. Assurez-vous de serrer les écrous de fixation pour éviter les fuites.

Comment régler la température de l'eau du robinet KOHLER Coralais K-15582 ?

Le robinet dispose d'un levier unique qui vous permet de régler la température de l'eau. Tournez le levier vers la droite pour de l'eau chaude et vers la gauche pour de l'eau froide.

Que faire si le robinet fuit ?

Si vous constatez une fuite, vérifiez d'abord si les connexions sont bien serrées. Si le problème persiste, il peut être nécessaire de remplacer le joint ou la cartouche. Consultez le manuel pour des instructions détaillées.

Comment nettoyer le robinet KOHLER Coralais K-15582 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface du robinet. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le robinet KOHLER Coralais K-15582 est-il compatible avec tous les éviers ?

Le robinet est conçu pour s'adapter à la plupart des éviers standard. Cependant, il est recommandé de vérifier les dimensions de votre évier et de suivre les spécifications fournies dans le manuel.

Où puis-je trouver des pièces de rechange pour le robinet KOHLER Coralais K-15582 ?

Les pièces de rechange peuvent être commandées auprès du service client KOHLER ou via des revendeurs agréés. Assurez-vous de connaître le numéro de modèle pour faciliter votre recherche.

Le robinet KOHLER Coralais K-15582 est-il garanti ?

Oui, le robinet est généralement couvert par une garantie limitée. Veuillez consulter la documentation fournie avec le produit pour les détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI Coralais K-15582 KOHLER

Français, page "Français-1"

Guide d'installation Robinet de lavabo à petit entraxe

Outils et matériels

Mastic de plombier

Crayon à papier

Clé à molette

Tournevis cruciforme

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Vérifier avec soin si les tubes d'évacuation ou d'alimentation d'eau sont endommagés.
Pour de nouvelles installations, installer le robinet et le drain au lavabo avant d'installer celui-ci.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

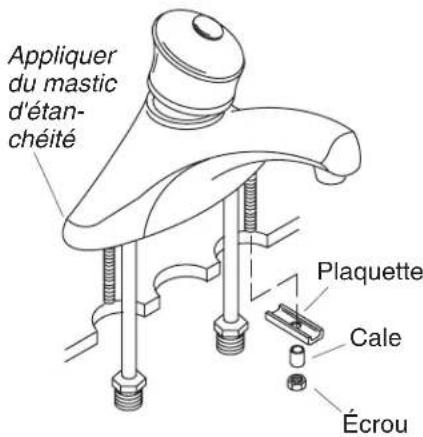

Appliquer du mastic d'étan- chéité Plaquette Cale Écrou

1. Installation du robinet

□ Nettoyer la surface du lavabo pour éliminer toute graisse, huile ou débris.
□ Appliquer du mastic d'étanchéité sur le dessous du rebord du corps de robinet selon les instructions du fabricant.
□ Insérer le robinet dans les orifices du lavabo. Vérifier l'alignement.
□ Glisser une plaque et un espaceur sur chaque manche.
□ Visser un écrou sur chaque manche et serrer légèrement.
□ Positionner le robinet selon le désir.
□ Sécuriser le robinet en serrant bien les écrous à clé.
□ Essuyer tout excès de mastic.

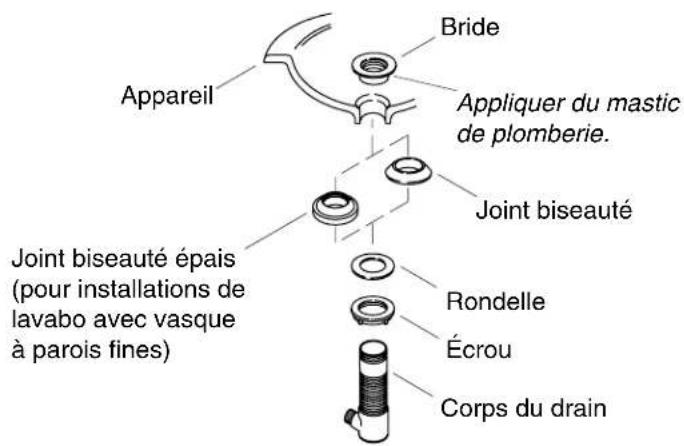

Appareil Bride Appliquer du mastic de plomberie. Joint biseauté Joint biseauté épais (pour installations de lavabo avec vasque à parois fines) Rondelle Écrou Corps du drain

2. Installation de drain escamotable

□ Retirer la pellicule protectrice de la bride.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) complètement sur le corps.
□ D'en dessous de l'appareil, insérer le corps du drain dans l'orifice du drain.
□ Du dessus de l'appareil, bien serrer à la main la bride sur le corps du drain.
□ S'assurer que l'orifice d'étanchéité du corps du drain soit de face à l'appareil et serrer délicatement l'écrou.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

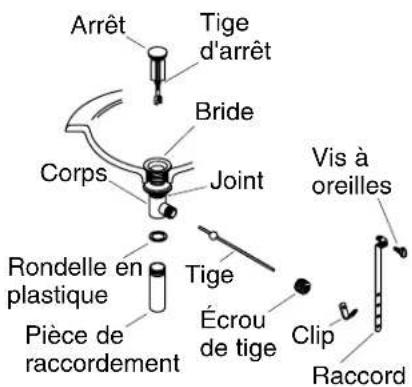

Arrêt Tige d'arrêt Bride Corps Joint Rondelle en plastique Pièce de raccordement Tige Écrou de tige Vis à oreilles Clip Raccord

3. Installation complète de drain escamotable

IMPORTANT! Si la pièce de raccordement a été retirée, revérifier que la rondelle en plastique est installée dans le corps de la bride sinon le drain aura une fuite.

□ Connecter le siphon en P à la pièce de raccordement.
□ Presser le joint d'étanchéité dans l'orifice de la tige de levage sur le corps.
□ Insérer l'arrêt dans la bride.
Pour les installations courantes, insérer l'extrémité courte de la tige dans l'orifice de la tige de levage etsousla tige d'arrêt. Pour les installations anti-vandalisme, passer la tigeàtraversl'orifice de la tige d'arrêt. Serrer l'écrou de la tige à la main.
Retirer et ajuster l'arrêt selon le besoin pour qu'il s'élève à peu près de 3/8"(1 cm) en position d'ouverture. Pour ajuster, pivoter la tige d'arrêt filetée selon le besoin. Resserrer l'écrou d'arrêt.
□ Glisser une extrémité du clip sur la tige. Glisser le raccord sur la tige de levage avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant le trou avec la tige. Déplacer le raccord vers la position appropriée en comprimant le clip et en le faisant glisser sur la tige.
□ Insérer la tige de levage dans l'orifice du corps et puis à travers celui du raccord.

Installation complète de drain escamotable (cont.)

□ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2"(1,3 cm) au dessus de l'orifice de la tige de levage.
□ Vérifier s'il y a des fuites.

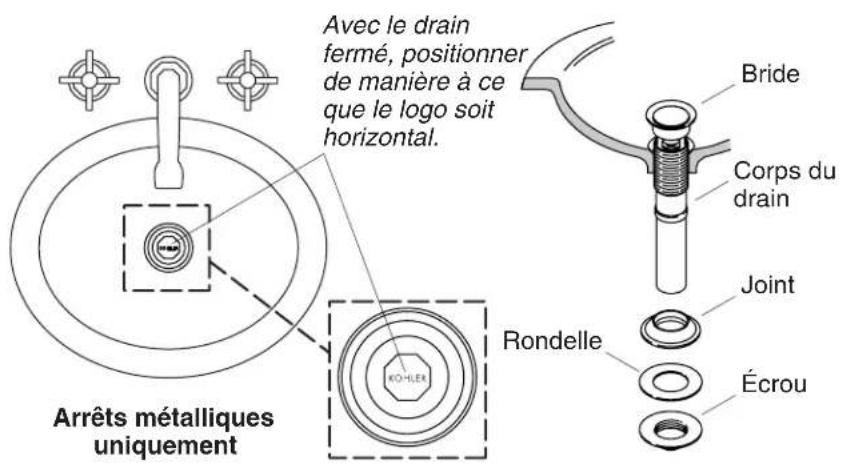

Avec le drain fermé, positionner de manière à ce que le logo soit horizontal. Bride Corps du drain Joint Rondelle Écrou Arrêts métalliques uniquement

4. Installation de la grille du drain

□ Si présent, retirer le capuchon de protection en plastique du drain et jeter.
□ Retirer l'écrou, la rondelle et le joint d'étanchéité du corps du drain.
□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant.
□ Pourdesdrainsavecarrêtsmétalliques: Fermer le drain et pivoter le corps de celui-ci jusqu'à ce que le logo soit horizontal (tel qu'illustré).
□ Insérer le drain dans son orifice et presser pour mettre en place.
□ Glisser le joint (côté biseauté vers le haut) sur le corps du drain.
□ Glisser la rondelle sur les filetages du corps du drain.
□ Visser l'écrou sur le corps du drain jusqu'à ce qu'il soit contre la base du lavabo. Faire attention de ne pas pivoter le drain en serrant l'écrou.
□ Utiliser une clé pour serrer l'écrou.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Connecter le siphon en P au corps du drain.

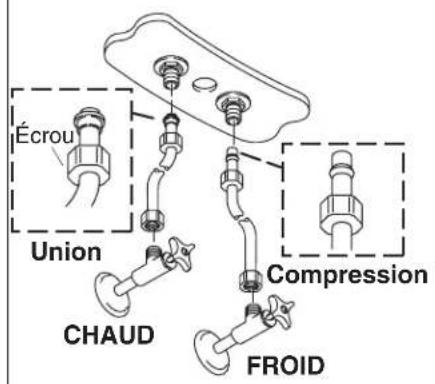

Écrou Union CHAUD Compression FROID

Bec Aérateur

5. Connexions d'alimentation

□ Si le lavabo n'est pas installé, l'installer à ce moment en suivant les instructions du fabricant.
- Prévoir assez d'espace pour que les tubes d'alimentation puissent s'insérer dans les robinets d'arrêt. Couper les tubes d'alimentation si nécessaire.
□ Connecter les tuyaux d'alimentation aux arrêts. (Gauche est chaud - droite est froid).
□ Serrer toutes les connexions.

6. Vérification de l'installation

□ Connector le siphon en P.
□ S'assurer que toutes les connexions soient serrées.
□ Retirer l'aérateur en le tournant vers la gauche.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites. Faire les réglages si nécessaire.
□ Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant environ une minute à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Fermer les valves chaudes et froides.
□ Rincer tout débris de l'aérateur puis réinstaller.

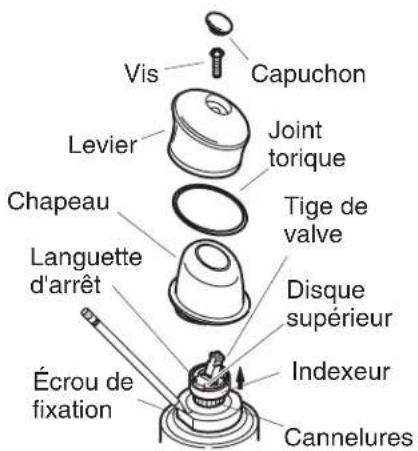

Vis Capuchon Levier Joint torique Chapeau Tige de valve Languette d'arrêt Disque supérieur Écrou de fixation Indexeur Cannelures

7. Ajuster la température maximale de l'eau

REMARQUE: Avant le réglage, s'assurer que la poignée soit à la position maximale d'eau chaude.

□ Retirer la poignée et le chapeau.
□ Porter la température d'eau chaude à sa valeur maximale en poussant sur la tige de la valve vers le haut et en tournant complètement à droite.
□ Marquer la position de la butée (bord supérieur) sur l'écrou d'assemblage avec un crayon ou un feutre. Soulever l'indexeur et le disque supérieur suffisamment pour dégager les cannelures et permettre la rotation.

REMARQUE: Chaque cannelure représente un changement moyen de température de 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque supérieur et la tige de valve vers la gauche jusqu'à atteindre la température désirée.
□ Réinstaller l'indexeur et le disque à la valve. S'assurer que le disque supérieur soit complètement logé dans l'indexeur.
□ Arrêter l'écoulement d'eau et réinstaller le chapeau et le levier.
