Coralais K-15583-5 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de lavabo
Marque	Kohler
Modèle	Coralais K-15583-5
Catégorie	Robinet
Type d'installation	À poser sur lavabo
Entraxe	Petit entraxe
Matériau	Laiton (estimation)
Finition	Chrome
Alimentation	Eau chaude et froide
Type de commande	Deux poignées (manches)
Fonction de drain	Drain escamotable (pop-up) inclus
Ajustement de température	Oui, réglable via l'indexeur
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter produits abrasifs
Sécurité	Couper l'alimentation en eau avant installation
Pièces détachées	Aérateur, joints, tige de levage, écrous, etc.
Réparabilité	Pièces standard disponibles
Informations générales	Conforme aux codes de plomberie locaux

FOIRE AUX QUESTIONS - Coralais K-15583-5 KOHLER

Comment installer le robinet ?

Nettoyez la surface du lavabo, appliquez du mastic d'étanchéité sous le rebord du corps de robinet, insérez le robinet dans les orifices, glissez plaque et espaceur sur chaque manche, vissez les écrous, positionnez et serrez. Essuyez l'excès de mastic.

Comment ajuster la température maximale de l'eau ?

Retirez la poignée et le chapeau. Poussez la tige de valve vers le haut et tournez complètement à droite. Marquez la position de la butée, soulevez l'indexeur et le disque supérieur, tournez vers la gauche jusqu'à la température désirée (chaque cannelure correspond à 5,3°C). Réinstallez.

Comment installer le drain escamotable ?

Appliquez du mastic sous la bride, assemblez l'écrou, la rondelle et le joint. Insérez le corps du drain dans l'orifice, serrez la bride à la main, puis serrez l'écrou. Installez la tige de levage et le raccord selon les instructions.

Que faire en cas de fuite ?

Vérifiez le serrage de toutes les connexions, notamment les écrous et les raccords. Assurez-vous que les joints et rondelles sont en place. Si nécessaire, retirez et remplacez les joints usés.

Comment nettoyer le robinet ?

Utilisez un chiffon doux et humide. Évitez les nettoyants abrasifs, acides ou contenant de l'ammoniaque qui peuvent endommager la finition.

Comment retirer l'aérateur ?

Tournez l'aérateur vers la gauche (sens inverse des aiguilles d'une montre) pour le dévisser. Rincez-le pour éliminer les débris avant de le réinstaller.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme, une clé à molette, un crayon à papier et du mastic de plombier ou d'étanchéité.

Comment connecter les tuyaux d'alimentation ?

Connectez les tuyaux aux robinets d'arrêt : gauche pour l'eau chaude, droite pour l'eau froide. Serrez toutes les connexions. Veillez à laisser assez d'espace pour les tubes.

Comment vérifier l'installation ?

Après avoir raccordé le siphon en P, ouvrez l'alimentation en eau. Vérifiez les fuites. Ouvrez l'eau chaude et froide pendant une minute pour chasser les débris, puis rincez et réinstallez l'aérateur.

Où trouver les pièces détachées ?

Les pièces telles que l'aérateur, les joints et la tige de levage sont disponibles auprès des revendeurs Kohler agréés ou sur le site officiel.

MODE D'EMPLOI Coralais K-15583-5 KOHLER

Français, page "Français-1"

Guide d'installation Robinet de lavabo à petit entraxe

Outils et matériels

Mastic de plombier

Crayon à papier

Clé à molette

Tournevis cruciforme

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Vérifier avec soin si les tubes d'évacuation ou d'alimentation d'eau sont endommagés.
Pour de nouvelles installations, installer le robinet et le drain au lavabo avant d'installer celui-ci.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

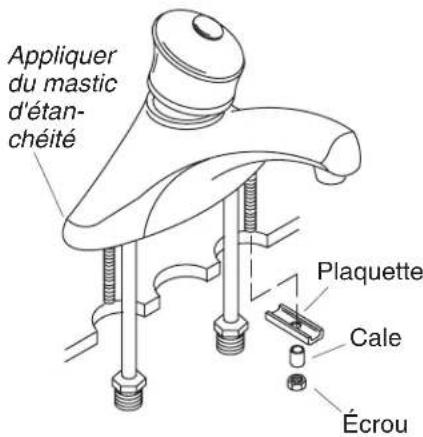

Appliquer du mastic d'étan- chéité Plaquette Cale Écrou

1. Installation du robinet

□ Nettoyer la surface du lavabo pour éliminer toute graisse, huile ou débris.
□ Appliquer du mastic d'étanchéité sur le dessous du rebord du corps de robinet selon les instructions du fabricant.
□ Insérer le robinet dans les orifices du lavabo. Vérifier l'alignement.
□ Glisser une plaque et un espaceur sur chaque manche.
□ Visser un écrou sur chaque manche et serrer légèrement.
□ Positionner le robinet selon le désir.
□ Sécuriser le robinet en serrant bien les écrous à clé.
□ Essuyer tout excès de mastic.

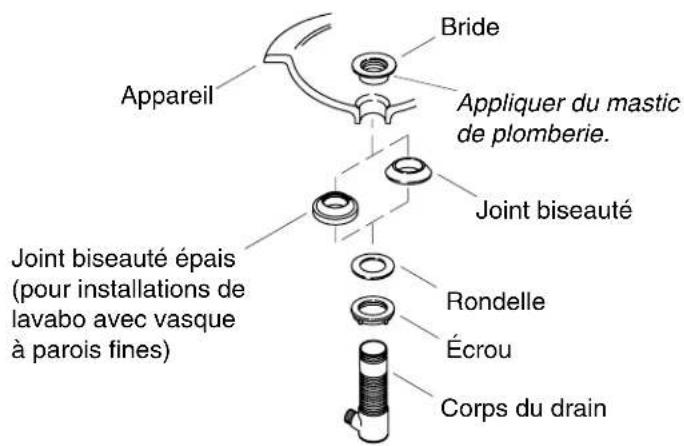

Appareil Bride Appliquer du mastic de plomberie. Joint biseauté Joint biseauté épais (pour installations de lavabo avec vasque à parois fines) Rondelle Écrou Corps du drain

2. Installation de drain escamotable

□ Retirer la pellicule protectrice de la bride.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) complètement sur le corps.
□ D'en dessous de l'appareil, insérer le corps du drain dans l'orifice du drain.
□ Du dessus de l'appareil, bien serrer à la main la bride sur le corps du drain.
□ S'assurer que l'orifice d'étanchéité du corps du drain soit de face à l'appareil et serrer délicatement l'écrou.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

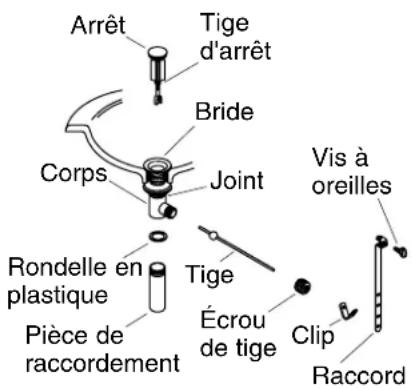

Arrêt Tige d'arrêt Bride Corps Joint Rondelle en plastique Pièce de raccordement Tige Écrou de tige Vis à oreilles Clip Raccord

3. Installation complète de drain escamotable

IMPORTANT! Si la pièce de raccordement a été retirée, revérifier que la rondelle en plastique est installée dans le corps de la bride sinon le drain aura une fuite.

□ Connecter le siphon en P à la pièce de raccordement.
□ Presser le joint d'étanchéité dans l'orifice de la tige de levage sur le corps.
□ Insérer l'arrêt dans la bride.
Pour les installations courantes, insérer l'extrémité courte de la tige dans l'orifice de la tige de levage etsousla tige d'arrêt. Pour les installations anti-vandalisme, passer la tigeàtraversl'orifice de la tige d'arrêt. Serrer l'écrou de la tige à la main.
☐ Retirer et ajuster l'arrêt selon le besoin pour qu'il s'élève à peu près de 3/8"(1 cm) en position d'ouverture. Pour ajuster, pivoter la tige d'arrêt filetée selon le besoin. Resserrer l'écrou d'arrêt.
□ Glisser une extrémité du clip sur la tige. Glisser le raccord sur la tige de levage avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant le trou avec la tige. Déplacer le raccord vers la position appropriée en comprimant le clip et en le faisant glisser sur la tige.
□ Insérer la tige de levage dans l'orifice du corps et puis à travers celui du raccord.

Installation complète de drain escamotable (cont.)

☐ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2"(1,3 cm) au dessus de l'orifice de la tige de levage.
□ Vérifier s'il y a des fuites.

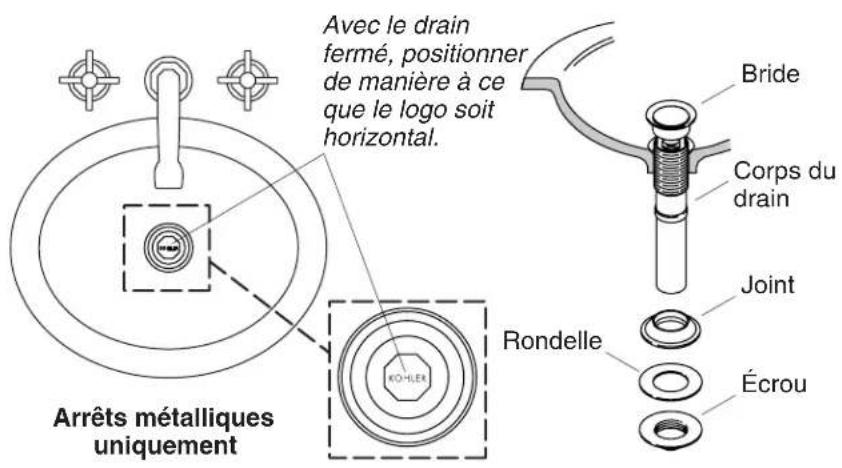

Avec le drain fermé, positionner de manière à ce que le logo soit horizontal. Bride Corps du drain Joint Rondelle Écrou Arrêts métalliques uniquement

4. Installation de la grille du drain

□ Si présent, retirer le capuchon de protection en plastique du drain et jeter.
□ Retirer l'écrou, la rondelle et le joint d'étanchéité du corps du drain.
□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant.
□ Pourdesdrainsavecarrêtsmétalliques: Fermer le drain et pivoter le corps de celui-ci jusqu'à ce que le logo soit horizontal (tel qu'illustré).
□ Insérer le drain dans son orifice et presser pour mettre en place.
□ Glisser le joint (côté biseauté vers le haut) sur le corps du drain.
□ Glisser la rondelle sur les filetages du corps du drain.
□ Visser l'écrou sur le corps du drain jusqu'à ce qu'il soit contre la base du lavabo. Faire attention de ne pas pivoter le drain en serrant l'écrou.
□ Utiliser une clé pour serrer l'écrou.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Connecter le siphon en P au corps du drain.

Écrou Union CHAUD Compression FROID

Bec Aérateur

5. Connexions d'alimentation

□ Si le lavabo n'est pas installé, l'installer à ce moment en suivant les instructions du fabricant.
- Prévoir assez d'espace pour que les tubes d'alimentation puissent s'insérer dans les robinets d'arrêt. Couper les tubes d'alimentation si nécessaire.
□ Connecter les tuyaux d'alimentation aux arrêts. (Gauche est chaud - droite est froid).
□ Serrer toutes les connexions.

6. Vérification de l'installation

□ Connector le siphon en P.
□ S'assurer que toutes les connexions soient serrées.
□ Retirer l'aérateur en le tournant vers la gauche.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites. Faire les réglages si nécessaire.
□ Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant environ une minute à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Fermer les valves chaudes et froides.
□ Rincer tout débris de l'aérateur puis réinstaller.

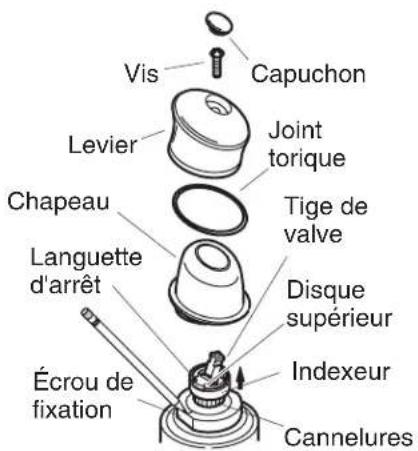

Vis Capuchon Levier Joint torique Chapeau Tige de valve Languette d'arrêt Disque supérieur Écrou de fixation Indexeur Cannelures

7. Ajuster la température maximale de l'eau

REMARQUE: Avant le réglage, s'assurer que la poignée soit à la position maximale d'eau chaude.

□ Retirer la poignée et le chapeau.
□ Porter la température d'eau chaude à sa valeur maximale en poussant sur la tige de la valve vers le haut et en tournant complètement à droite.
□ Marquer la position de la butée (bord supérieur) sur l'écrou d'assemblage avec un crayon ou un feutre. Soulever l'indexeur et le disque supérieur suffisamment pour dégager les cannelures et permettre la rotation.

REMARQUE: Chaque cannelure représente un changement moyen de température de 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque supérieur et la tige de valve vers la gauche jusqu'à atteindre la température désirée.
□ Réinstaller l'indexeur et le disque à la valve. S'assurer que le disque supérieur soit complètement logé dans l'indexeur.
□ Arrêter l'écoulement d'eau et réinstaller le chapeau et le levier.
