Caractéristiques techniques	Robinet à deux poignées, finition en chrome poli, design vintage
Dimensions	Hauteur : 15 cm, Largeur : 25 cm, Profondeur : 20 cm
Type de montage	Montage sur évier
Pression d'eau recommandée	0,5 à 5 bars
Utilisation	Idéal pour les lavabos dans les salles de bain traditionnelles
Maintenance	Nettoyage régulier avec des produits non abrasifs, vérification des joints d'étanchéité
Sécurité	Éviter les températures d'eau extrêmes pour prévenir les brûlures
Informations générales	Garantie limitée de 1 an, compatible avec la plupart des systèmes de plomberie standard

FOIRE AUX QUESTIONS - Antique K-325-4D KOHLER

Comment installer le robinet KOHLER Antique K-325-4D ?

Pour installer le robinet KOHLER Antique K-325-4D, commencez par couper l'eau et retirer l'ancien robinet. Suivez les instructions fournies dans le manuel d'installation. Assurez-vous que les joints sont en place, et serrez les écrous à la main, puis utilisez une clé pour un ajustement final.

Comment nettoyer le robinet KOHLER Antique K-325-4D ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'acide ou des agents corrosifs. Essuyez soigneusement pour éviter les traces d'eau.

Pourquoi mon robinet KOHLER Antique K-325-4D fuit ?

Une fuite peut être due à un joint usé ou mal installé. Vérifiez les joints d'étanchéité et remplacez-les si nécessaire. Si la fuite persiste, il peut être nécessaire de contacter un professionnel.

Quels types de cartouches sont compatibles avec le robinet KOHLER Antique K-325-4D ?

Le robinet KOHLER Antique K-325-4D utilise une cartouche spécifique. Veuillez consulter le manuel d'utilisation ou le site web de KOHLER pour obtenir le numéro de pièce exact pour le remplacement.

Comment régler la pression de l'eau sur le robinet KOHLER Antique K-325-4D ?

La pression de l'eau peut être réglée via les vannes d'arrêt situées sous l'évier. Si la pression est toujours trop faible, vérifiez les filtres et les aérateurs pour tout blocage.

Où puis-je trouver des pièces de rechange pour le robinet KOHLER Antique K-325-4D ?

Les pièces de rechange pour le robinet KOHLER Antique K-325-4D peuvent être trouvées sur le site officiel de KOHLER, chez des détaillants spécialisés ou dans des magasins de bricolage.

Le robinet KOHLER Antique K-325-4D est-il couvert par une garantie ?

Oui, le robinet KOHLER Antique K-325-4D est généralement couvert par une garantie limitée. Veuillez consulter le manuel d'utilisateur pour les détails de la garantie et les conditions.

MODE D'EMPLOI Antique K-325-4D KOHLER

Français, page "Français-1"

Guide d'Installation Robinets de Lavabo à Entraxe Large

Outils et Matériels

Clé à Griffes

Clé à Molette

Scie à Métaux ou Coupe Tube

Mastic de Plomberie

Joint d'Etanchéité

Joint d'étanchéité

Pinces multiprise

Merci d'Avoir Choisi la Société Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît, quelques minutes et lire attentivement ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la Compagnie Kohler.

Avant de Commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'arrivée d'eau principale.
□ Vérifier avec soin si les tubes d'évacuation ou d'arrivée d'eau sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
□ Pour les nouvelles poses, installer le robinet avant d'installer le lavabo.
□ La Société Kohler se réserve le droit d'apporter toutes modifications sur le design des robinets et ceci sans préavis, comme spécifié dans le Catalogue des Prix.

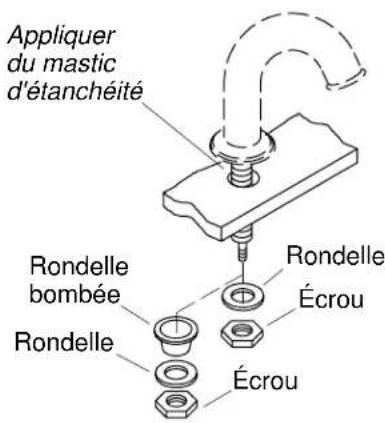

Appliquer du mastic d'étanchéité Rondelle bombée Rondelle Écrou Écrou

1. Installation du bec

□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de bec ou de l'anneau de mastic (si fourni) selon les instructions du fabricant du mastic.
□ Localiser l'orifice central et insérer le bec.
□ Glisser la rondelle métallique et l'écrou sur la tige du bec.
□ Serrer fermement l'écrou à l'aide d'une clé à tuyaux. Ne pas trop serrer.

REMARQUE : Pour un lavabo à paroi mince (tel qu'en acier inoxydable), glisser la rondelle bombée, la rondelle, et l'écrou sur la tige du bec. Serrer fermement l'écrou à l'aide d'une clé à tuyaux. Ne pas trop serrer. Il pourrait s'avérer nécessaire de retirer l'écrou du dessus de la tige du bec afin d'assurer une bonne installation.

□ Enlever tout excédent de mastic d'étanchéité.

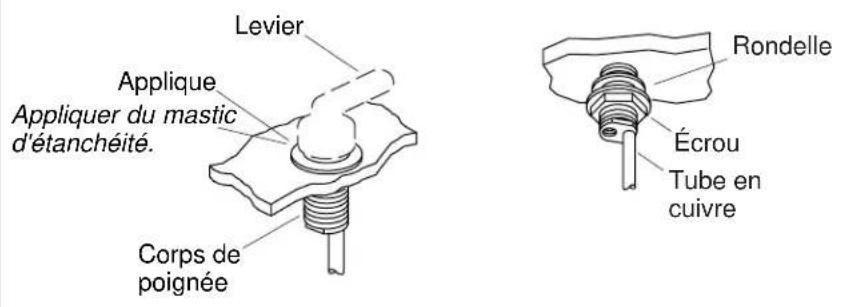

Levier Applique Appliquer du mastic d'étanchéité. Corps de poignée Rondelle Écrou Tube en cuivre

2. Installation de la Poignée de la Valve

REMARQUE : Le corps de la valve marquée "Cold" (avec une lettre appliquée au tube) devrait être installé à droite du robinet.

□ Insérer les corps de valves dans les trous de fixation respectifs.
□ Appliquer du mastic d'étanchéité ou un produit semblable sous les appliques, selon les instructions du fabricant du mastic.
□ Installer une rondelle et un écrou sur le côté inférieur de chaque corps de valve.
□ Pivoter chaque corps de valve jusqu'à ce que le tuyau en cuivre fasse face à l'extérieur du lavabo.
□ Tout en maintenant les corps de valves en place, bien serrer les contre-écrous avec une clé. Ne pas trop serrer.
□ Enlever tout excédent de mastic d'étanchéité.

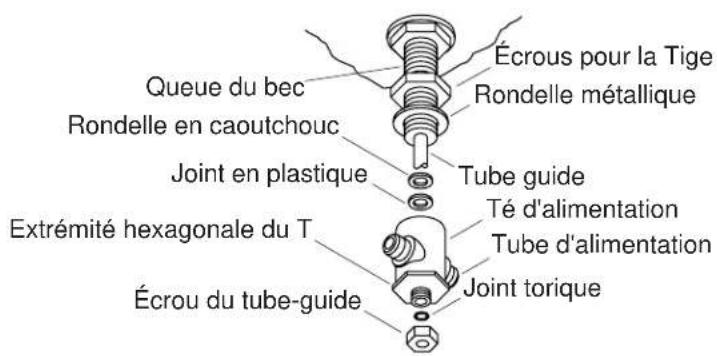

Queue du bec Rondelle en caoutchouc Joint en plastique Extrémité hexagonale du T Écrou du tube-guide Écrous pour la Tige Rondelle métallique Tube guide Té d'alimentation Tube d'alimentation Joint torique

3. Installation du T d'arrivée d'eau

□ D'en dessous le lavabo, visser l'écrou de la tige à peu près de moitié sur la tige du bec. Glisser la rondelle métallique sur la tige du bec.
□ Introduire la bague d'étanchéité en plastique et la rondelle en caoutchouc dans le T d'alimentation.
□ Glisser la rondelle métallique sur la tige du bec.
□ Visser à la main le T d'alimentation sur la tige du bec. S'assurer que les bras du T d'alimentation soient alignés pour faire face aux côtés gauche et droit du lavabo.
□ Serrer l'extrémité hexagonale du T d'alimentation avec une clé. Ne pas trop serrer.
□ Glisser la rondelle métallique sur le T d'alimentation et visser l'écrou de la tige sur la rondelle métallique. Bien serrer à l'aide d'une clé. Ne pas trop serrer.
□ Glisser le joint Torique sur le tube guide et serrer l'écrou du manchon de T d'alimentation avec une clé. Ne pas trop serrer.
□ Glisser le joint Torique tout au bout de la tige de levage.
□ Serrer à la main l'écrou sur la tige de levage jusqu'à la résistance désirée.

Corps de valve Sortie du corps de valve Joint torique Flexible

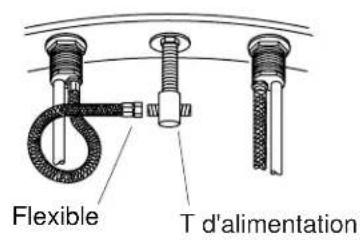

Flexible T d'alimentation

4. Installation Tuyau Flexible

□ Visser un tuyau flexible sur chaque poignée de valve.
□ Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer.
□ Raccorder les tuyaux flexibles au Té d'alimentation. Ne pas utiliser de mastic pour les tiges filetées. Pour éviter l'entortillement des tuyaux, boucler tel qu' illustré. Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer.

□ Consulter les illustrations ci-dessus pour déterminer le style de drain reçu avec votre lavabo.
□ Veuillez s'il vous plaît suivre les instructions relatives à votre style de drain.

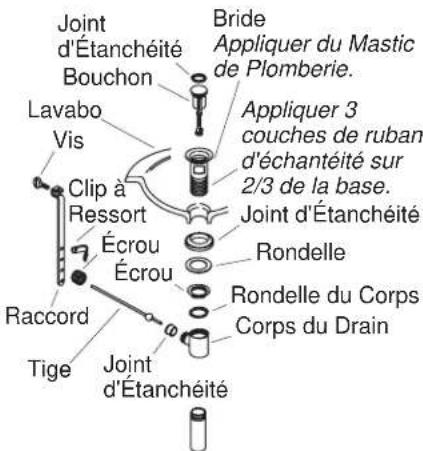

Joint d'Étanchéité Bouchon Lavabo Vis Clip à Ressort Écrou Écrou Raccord Tige Joint d'Étanchéité Bride Appliquer du Mastic de Plomberie. Appliquer 3 couches de ruban d'échantéité sur 2/3 de la base. Joint d'Étanchéité Rondelle Rondelle du Corps Corps du Drain

6. Installation du drain - Style A

□ Retirer la pellicule protectrice de la bride.
□ Couvrir les deux tiers des tiges filetées de la bride avec trois couches de ruban d'échantéité.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Ajuster la bride dans l'orifice du tuyau du drain.
□ Assembler la bague d'étanchéité (côté biseauté vers le haut) et la rondelle sur la bride et visser partiellement l'écrou sur la bride. Ne pas serrer l'écrou pour le moment.
□ Installer et la rondelle du corps et le corps du drain de manière à ce que l'orifice de joint fasse face au tuyau et serrer fermement l'écrou. Travailler soigneusement pour éviter les rayures de la finition.
□ Enlever tout excédent de mastic d'étanchéité.
□ Introduir le bouchon dans la bride.
□ Introduir le joint d'étanchéité dans son orifice sur le corps.

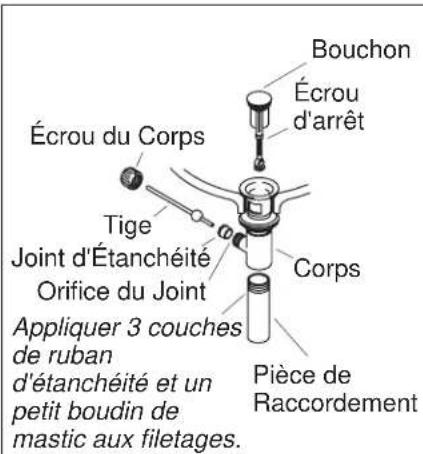

Bouchon Écrou d'arrêt Écrou du Corps Tige Joint d'Étanchéité Orifice du Joint Appliquer 3 couches de ruban d'étanchéité et un petit boudin de mastic aux filetages. Corps Pièce de Raccordement

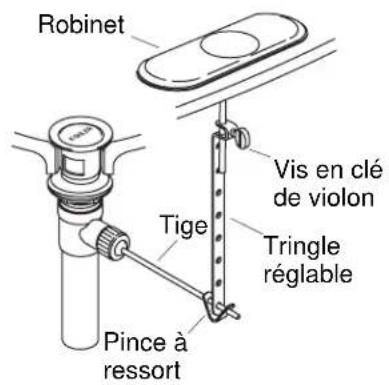

Robinet Vis en clé de violon Tige Tringle réglable Pince à ressort

7. Installation Complète de Drain - Style A

Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice du joint du corps et sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice dans le bouchon. Fixer avec l'écrou du corps.
Retirer et ajuster le bouchon pour qu'il puisse s'élever à peu près de 3/8" (1 cm) en position d'ouverture. Pour ajuster, dévisser l'écrou du bouchon et raccourcir ou rallonger au besoin. Serrer l'écrou du bouchon.
□ Appliquer trois couches de ruban d'échantéité pour tige filetées et de la pâte à joint sur le filetage de la pièce de raccordement.
□ Visser le tuyau dans la bride et fixer en serrant à la main.
□ Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige.
□ Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige.
□ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord.
□ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende au dessus de l'orifice de la tige de levage.

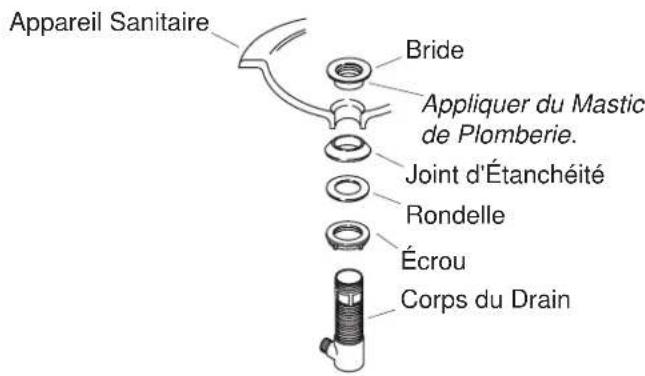

Appareil Sanitaire Bride Appliquer du Mastic de Plomberie. Joint d'Étanchéité Rondelle Écrou Corps du Drain

8. Installation de drain - Style B

□ Retirer la pellicule protectrice de la bride.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) sur le corps.
□ Introduire le corps du drain dans l'appareil, insérer le corps du drain dans l'orifice du drain.
□ Du dessus de l'appareil, serrer délicatement à la main la bride sur le corps du drain.
S'assurer que l'orifice d'étanchéité du corps du drain fasse face à l'appareil et serrer délicatement l'écrou.
□ Enlever tout excédent de mastic d'étanchéité.

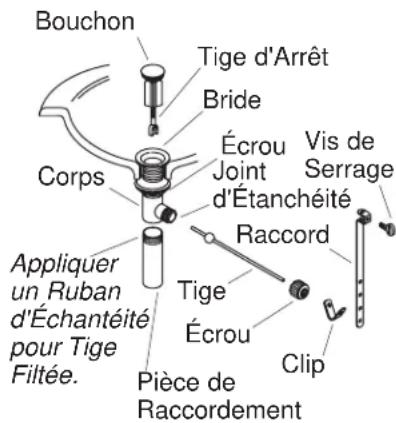

Bouchon Tige d'Arrêt Bride Écrou Joint d'Étanchéité Vis de Serrage Corps Appliquer un Ruban d'Échantéité pour Tige Filtée. Raccord Tige Écrou Clip Pièce de Raccordement

9. Installation Complète du drain-Style B

□ Introduir le joint d'étanchéité dans l'orifice d'étanchéité sur le corps.
□ Introduir le bouchon dans la bride.
Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice d'étanchéité du corps sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice du bouchon. Serrer à la main l'écrou du corps.
Retirer et ajuster le bouchon selon le besoin pour qu'il s'élève à peu près de 3/8" (1 cm) en position d'ouverture. Pour ajuster, pivoter la tige filetée selon le besoin. Serrer l'écrou de bouchon.
□ Appliquer du ruban d'étanchéité au filetage de l'about et visser celui-ci au corps. Serrer fermement l'about.
☐ Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige. Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige.
□ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord.
☐ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2" (1.3 cm) au dessus de l'orifice de la tige de levage.

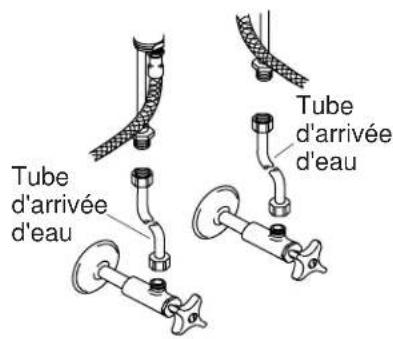

Tube d'arrivée d'eau Tube d'arrivée d'eau

10. Connexions d'Alimentation

□ Installer le lavabo selon les instructions qui accompagnent le produit.
□ Raccorder les tuyaux flexibles d'alimentation aux poignées des valves et à l'arrêt d'alimentation. Gauche est chaud - Droite est froid.
□ Serrer tous les raccords.

Bec Brise-jet

11. Vérification de l'Installation

□ Installer l'about et le siphon en P (selon le besoin).
□ S'assurer que tous les raccords soient bien serrés.
□ Retirer le brise-jet en le tournant vers la gauche.
□ Ouvrir le drain.
□ Ouvrir l'arrivée d'eau principale et vérifier s'il y a des fuites. Réparer au besoin.
Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant une minute à travers le bec pendant environ une minute pour chasser tous les débris. Vérifier s'il y a des fuites. Fermer les arrivées d'eau.
□ Retirer tous débris du brise-jet puis réinstaller.
