Clearwater K-7853 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine mural
Marque	Kohler
Modèle	Clearwater K-7853
Catégorie	Robinet
Fixation	Murale
Utilisation	Cuisine
Matériau	Laiton chromé
Nombre de trous	3 (1 bec, 2 entrées eau)
Bec orientable	Oui, via manches excentriques
Savonnière	Incluse en option, capuchon fourni
Aérateur	Démontable pour nettoyage
Poids	Environ 2 kg
Dimensions du bec	Longueur : environ 20 cm, hauteur : environ 30 cm
Alimentation	Eau chaude et froide
Pression d'eau	Standard (respecter les codes locaux)
Garantie	Garantie limitée à vie sur la finition
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Couper l'arrivée d'eau avant toute intervention
Outils nécessaires	Clé à molette, clé à siège 7/16", clé à fourche
Pièces détachées	Manches excentriques, écrous de couplage, aérateur, savonnière

FOIRE AUX QUESTIONS - Clearwater K-7853 KOHLER

Comment installer le robinet Clearwater K-7853 sur un mur ?

Suivez le guide d'installation : coupez l'arrivée d'eau, installez les mamelons et manches excentriques, puis fixez le corps du robinet en nivelant à l'aide d'une clé à siège de 7/16". Serrez les écrous de couplage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette, d'une clé à siège de 7/16" et d'une clé à fourche.

Le robinet est-il livré avec une savonnière ?

Oui, la savonnière est incluse en option. Si vous ne souhaitez pas l'installer, utilisez le capuchon fourni pour obturer l'orifice à la base du bec.

Comment niveler le robinet après installation ?

Utilisez une clé à siège de 7/16" pour pivoter les manches excentriques chaud et froid jusqu'à ce que le robinet soit de niveau. Serrez ensuite les écrous de couplage.

Comment nettoyer l'aérateur ?

Dévissez l'aérateur du bec en le tournant vers la gauche. Nettoyez-le à l'eau claire pour retirer les débris, puis revissez-le.

Que faire en cas de fuite après installation ?

Vérifiez que tous les raccords sont bien serrés. Si la fuite persiste, inspectez les rondelles et les joints. Coupez l'eau avant toute intervention.

Quelle est la garantie de ce robinet ?

Kohler offre généralement une garantie limitée à vie sur la finition. Consultez le manuel ou le site Kohler pour les détails.

Puis-je utiliser ce robinet avec un chauffe-eau instantané ?

Oui, le robinet est compatible avec l'eau chaude et froide. Respectez la pression d'eau recommandée par le fabricant du chauffe-eau.

Comment entretenir la finition chromée ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs, la laine d'acier ou les nettoyants agressifs qui pourraient endommager la finition.

Où trouver des pièces de rechange pour le K-7853 ?

Contactez le service client Kohler ou consultez leur site web. Les pièces courantes comme les manches excentriques, écrous de couplage et aérateurs sont disponibles.

MODE D'EMPLOI Clearwater K-7853 KOHLER

Français, page" Français-1"

Guide d'installation Robinets de cuisine à fixation murale

Outils et matériels

Clé à molette Clé à siège de 7/16"

Clé à fourche

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

REMARQUE : Utiliser des sangles à deux trous ou coude à oreilles et des vis pour sécuriser les alimentations d'eau dans le mur.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'arrivée d'eau principale.
□ Vérifier avec soin si l'évacuation ou les tubes d'arrivée d'eau sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des robinets sans préavis, comme spécifié dans le catalogue des prix.

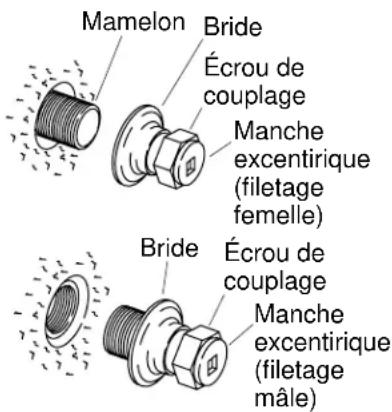

Mamelon Bride Écrou de couplage Manche excentirique (filetage femelle) Bride Écrou de couplage Manche excentirique (filetage mâle)

1. Installer le manche excentrique

□ Glisser un écrou de couplage et une bride sur chaque manche excentrique froid et chaud.
□ Mesurer et installer le mamelon. Si le manche excentrique a un filetage femelle, les mamelons devraient s'étendre de 3/8" (1 cm) à 1/2" (1,3 cm) à partir de l'avant du mur. Si la queue excentrique a un filetage mâle, le mamelon devrait être d'égalité avec l'avant du mur.
□ Visser un manche excentrique sur chaque mamelon froid et chaud. S'assurer que chaque bride soit serrée contre le mur fini.

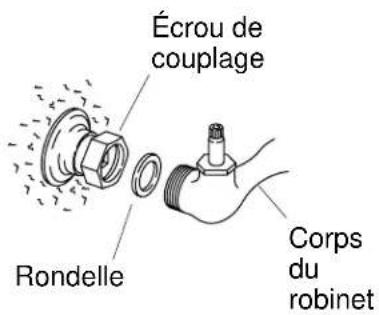

Écrou de couplage Rondelle Corps du robinet

Manche Clé à siège

2. Installer l'ensemble du robinet.

REMARQUE : Les manches des robinets chaud et froid sont excentriques pour permettre le réglage.

□ Insérer une rondelle dans chaque écrou de couplage froid et chaud.
□ Aligner et insérer l'ensemble du robinet dans chaque manche de robinet froid et chaud.
□ Visser partiellement chaque écrou de couplage froid et chaud sur le filetage du robinet jusqu'au serrage.
□ Vérifier le nivelage de l'ensemble du robinet.
□ Si l'ensemble du robinet n'est pas nivelé, pivoter les manches excentriques froid et chaud avec une clé à siège de 7/16".
□ Après le réglage, bien sécuriser chaque écrou de couplage froid et chaud.

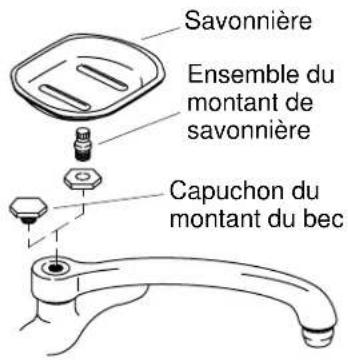

Savonnière Ensemble du montant de savonnière Capuchon du montant du bec

3. Installer la savonnière

Pour une installation avec savonnière:

□ Glisser un écrou sur chaque ensemble du montant de la savonnière.
□ Du dessus du robinet, insérer l'ensemble de savonnière dans l'orifice à la base du bec. Serrer et sécuriser.
□ Placer la savonnière sur l'ensemble du montant de la savonnière.

Pour une installation sans savonnière:

□ Installer le capuchon du montant du bec dans le trou à la base du bec. Serrer et sécuriser.

4. Vérification de l'installation

□ S'assurer que tous les raccords soient bien serrés.
□ Ouvrir le drain.
□ Ouvrir l'arrivée d'eau principale.
□ Pivoter l'aérateur vers la gauche jusqu'à ce que l'aérateur soit retiré du bec.
□ Ouvrir les valves d'eau froide et chaude.
□ Faire couler l'eau à travers le bec pendant environ une minute pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Retirer tous débris de l'aérateur puis réinstaller.
