Caractéristiques techniques	Caisson de basses JBL Stadium 122SSI, puissance RMS de 300W, impédance de 4 ohms, fréquence de réponse de 30 Hz à 200 Hz.
Utilisation	Conçu pour une utilisation dans des systèmes audio de voiture, améliore la qualité des basses et l'expérience d'écoute.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles, nettoyer le caisson avec un chiffon doux, éviter l'exposition à l'humidité.
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs physiques, respecter les spécifications de puissance pour éviter les dommages.
Informations générales	Dimensions compactes pour un montage facile, design élégant, compatible avec de nombreux systèmes audio de voiture.

FOIRE AUX QUESTIONS - Stadium 122SSI JBL

Comment installer le caisson de basses JBL Stadium 122SSI ?

Pour installer le JBL Stadium 122SSI, commencez par choisir un emplacement approprié dans votre véhicule, idéalement dans le coffre ou sous un siège. Fixez le caisson en utilisant des vis appropriées. Connectez les fils d'alimentation et les câbles de signal à votre amplificateur en respectant la polarité.

Pourquoi mon caisson de basses ne produit-il pas de son ?

Vérifiez d'abord que le caisson est correctement alimenté et que tous les câbles sont bien connectés. Assurez-vous également que l'amplificateur est en marche et que le volume est réglé correctement. Si le problème persiste, testez le caisson avec un autre amplificateur.

Quels sont les réglages audio recommandés pour le JBL Stadium 122SSI ?

Pour obtenir le meilleur son, réglez le filtre passe-bas de votre amplificateur entre 80 et 120 Hz. Vous pouvez également ajuster le gain en fonction de votre préférence personnelle pour les basses.

Le caisson de basses JBL Stadium 122SSI peut-il être utilisé avec un système audio d'origine ?

Oui, le JBL Stadium 122SSI peut être intégré à un système audio d'origine, mais il peut nécessiter un amplificateur externe pour fonctionner correctement. Assurez-vous que votre autoradio possède des sorties RCA ou utilisez un adaptateur approprié.

Comment entretenir mon caisson de basses JBL Stadium 122SSI ?

Pour entretenir votre caisson, nettoyez régulièrement la surface extérieure avec un chiffon doux. Évitez l'exposition à l'humidité et vérifiez périodiquement les connexions pour vous assurer qu'elles sont bien serrées.

Quelle est la garantie du caisson de basses JBL Stadium 122SSI ?

Le JBL Stadium 122SSI est généralement couvert par une garantie limitée d'un an. Veuillez consulter le manuel du produit ou le site web de JBL pour des détails spécifiques sur la garantie.

Que faire si mon caisson de basses surchauffe ?

Si votre caisson surchauffe, vérifiez si l'amplificateur est correctement ventilé et que les réglages de gain sont appropriés. Évitez de jouer à des volumes excessifs pendant de longues périodes. Si le problème persiste, contactez le support technique.

Le JBL Stadium 122SSI est-il étanche ?

Le JBL Stadium 122SSI n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des conditions humides pour prévenir des dommages.

MODE D'EMPLOI Stadium 122SSI JBL

Mode d'emploi du caisson de graves

Cet appareil, ses accessoires et cordons se recyclent

Points de collecte sur www.quefairedemesdechets.fr

STADIUM SUBWOOFERS

MERCI d'avoir choisi un haut-parleur de graves JBL Stadium. Ces haut-parleurs de graves sont conçus pour un large éventail d'applications audio automobiles et peuvent être utilisés dans une grande variété de types de caissons pour produire des graves étendus et puissants dans l'espace limité d'un véhicule. Pour obtenir les meilleures performances de votre nouveau haut-parleur de graves, on recommande fortement de le faire installer par un professionnel qualifié. Bien que ce manuel fournisse des instructions générales sur l'installation de cette série de haut-parleurs, il n'inclut pas d'informations sur la construction des caissons ou sur les méthodes d'installation exactes pour un véhicule donné. Si vous estimez que vous n'avez pas l'expérience nécessaire, n'essayez pas d'effectuer l'installation vous-même, mais interrogez plutôt votre distributeur JBL agréé sur les possibilités d'une installation professionnelle.

N'oubliez pas de conserver votre facture dans un endroit sûr, avec ce manuel, afin que les deux soient disponibles pour toute référence ultérieure.

AVERTISSEMENT

L'écoute d'une musique forte dans un véhicule peut réduire votre capacité d'entendre la circulation et endommager définitivement votre audition. Les niveaux de volume maximaux réalisables par les haut-parleurs JBL associés à une amplification de haute puissance peuvent dépasser les niveaux sans risques pour une écoute prolongée. Des niveaux de volume modérés sont recommandés pour la conduite. JBL, Inc. n'accepte aucune responsabilité pour la perte d'audition, les dommages corporels ou les dommages aux biens suite à l'utilisation ou à une mauvaise utilisation de ce produit.

REPRODUCTION DES GRAVES DANS LES VÉHICULES

Selon le volume de l'espace d'écoute intérieur de votre véhicule, les basses fréquences reproduites sous 80 Hz sont amplifiées de presque 12 dB par octave avec la diminution de la fréquence. Ce phénomène, appelé fonction de transfert du véhicule (ou gain de l'habitacle), joue un rôle important dans la formation de la réponse en fréquence du haul-parleur de graves dans votre véhicule.

TYPES DE CAISSONS DE HAUT-PARLEUR DE GRAVES

Les haul-parleurs de graves sont conçus pour fonctionner au mieux dans des caissons fermés de tailles moyennes, des caissons à évent et des caissons passe-bande préfabriqués. Le montage en baffle infini est possible, mais la maîtrise de la puissance mécanique du haut-parleur de graves est réduite car aucun volume d'air ne raidira sa suspension pour éviter une course excessive. Si vous choisissez un montage en baffle infini, utilisez des valeurs de puissances crête de la moitié des spécifications indiquées dans le présent manuel.

Vous devez choisir un type de caisson en fonction du volume de l'espace de chargement que vous pouvez lui consacrer, de la puissance que vous utiliserez pour piloter votre ou vos haut-parleurs de graves et de vos habitudes d'écoute.

CAISSONS FERMÉS

L'air piégé à l'intérieur d'un caisson fermé est compressé quand le haut-parleur de graves se déplace vers l'arrière et se trouve rarifié quand le haut-parleur de graves avance. Dans les deux cas, l'air à l'intérieur et à l'extérieur de la boîte recherche son équilibre en poussant et en tirant sur le cône du haut-parleur de graves. Le résultat est une suspension plus raide que celle d'un haut-parleur de graves fonctionnant à l'air libre. Cela signifie que le cône du haut-parleur de graves est plus difficile à déplacer aux basse fréquences, une condition qui le prolège d'une course physique excessive, mais qui requiert plus de puissance que les autres conceptions pour obtenir une sortie acoustique donnée.

AVANTAGES DE PERFORMANCES D'UN CAISSON FERMÉ

• Les performances en véhicule auront une réponse en fréquence globalement plus plate.
• La réponse dans le véhicule aura une bande passante plus large. (La réponse en basses fréquences utilisable à l'intérieur du véhicule sera inférieure à 20 Hz.)
• Un caisson fermé optimal est toujours plus petit qu'un caisson optimal d'un autre type.

COMPROMIS DE PERFORMANCES D'UN CAISSON FERMÉ

• Un caisson fermé optimal aura un rendement global inférieur à celui d'un caisson optimal d'un autre type.
• Un haut-parleur de graves dans un caisson fermé optimal requerra plus de puissance d'amplification pour atteindre une sortie acoustique donnée que dans un caisson optimal d'un autre type.

CONSTRUCTION D'UN CAISSON FERMÉ

La construction d'un caisson fermé ne présente pas de difficulté et tolère des erreurs de calcul de volume, mais il faut éviter les fuites d'air. Utilisez du panneau de fibres agglomérées de densité moyenne (MDF), de la colle et des vis pour construire le caisson et scellez tous les joints avec du mastic silicone.

RECOMMANDATIONS

Les haut-parleurs de graves en caissons fermés sont recommandés pour les amateurs qui préfèrent une reproduction musicale précise et une réponse en fréquence plate, pour ceux qui ont un espace limité à consacrer à un caisson de haut-parleur de graves et à ceux qui disposent d'une puissance d'amplification importante dédiée au haut-parleur de graves. La conception de caisson fermé indiquée dans ce manuel représente le meilleur compromis entre l'extension des basses fréquences et une réponse plate.

CAISSONS À ÉVENT

Un caisson à évent agit comme un caisson fermé aux fréquences supérieures à sa fréquence d'accord (la résonance). À la résonance (définie par l'évent), l'évent produit la majorité du son, le cône du haul-parleur de graves est pratiquement stationnaire tandis que l'air à l'intérieur de l'évent vibre. Cela offre une plus grande maîtrise de la puissance mécanique à la résonance et au-dessus, mais la maîtrise de la puissance mécanique sous la résonance est réduite. Le cône du haut-parleur de graves et la bobine acoustique ne se déplaçant pas beaucoup à la résonance, le flux d'air est minimisé dans la bobine acoustique et la maîtrise de la puissance thermique est légèrement réduite à cette fréquence.

Les caissons à évent offrent le meilleur rendement dans la plage de 40 Hz à 60 Hz, au détriment de la sortie audio dans l'octave la plus grave (sous 40 Hz). L'utilisation d'un filtre infrasonore est recommandée avec les caissons à évent. Le caisson à évent optimal pour un haut-parleur de graves de la série est plus grand qu'un caisson fermé optimal.

AVANTAGES DE PERFORMANCES D'UN CAISSON À ÉVENT

• Un caisson à évent optimal offre un rendement et une sortie supérieurs dans la plage de 40 Hz à 60 Hz qu'un caisson fermé optimal.
• Un caisson à évent optimal offre une sensation de graves plus importante qu'un caisson fermé optimal.
• Un haut-parleur de graves dans un caisson à évent optimal requerra moins de puissance d'amplification pour d'atteindre une sortie acoustique donnée (en descendant jusqu'à la fréquence de résonance du caisson) que dans un caisson fermé optimal.

COMPROMIS DE PERFORMANCES D'UN CAISSON À ÉVENT

• Sortie réduite dans l'octave la plus grave (sous 40 Hz).
• Maîtrise de la puissance mécanique réduite sous la fréquence de résonance du caisson. L'utilisation d'un filtre infrasonore électronique est fortement recommandée afin de réduire le risque de surcharge du haut-parleur de graves sous la fréquence de résonance du caisson.
• Un caisson à évent optimal est toujours plus grand qu'un caisson fermé optimal.

CONSTRUCTION D'UN CAISSON À ÉVENT

La construction de caisson à évent est plus difficile que celle d'un caisson fermé. Le volume du caisson et les dimensions de l'évent ont une relation spécifique avec les caractéristiques physiques et électromécaniques du haut-parleur de graves, ce qui impose le respect strict du volume de caisson et des caractéristiques d'évent recommandés. Comme pour un caisson fermé, utilisez du panneau de fibres agglomérées de densité moyenne (MDF), de la colle et des vis pour construire le caisson et scellez tous les joints avec du mastic silicone.

RECOMMANDATIONS

Les haut-parleurs de graves dans des caissons à évent sont recommandés pour les amateurs qui préfèrent une réponse des graves accentuée, qui ont un espace de chargement important à consacrer à un caisson de haut-parleur de graves et qui utiliseront un amplificateur moins puissant pour piloer leur haut-parleur de graves. Le volume et les dimensions de l'évent indiqués doivent être respectés précisément pour assurer des performances optimales.

MONTAGE DU

HAUT-PARLEUR DE GRAVES

Les haut-parleurs de graves doivent être montés depuis l'extérieur du caisson. Utilisez le joint en mousse inclus pour assurer une étanchéité sans fuite entre la structure du haut-parleur de graves et le caisson.

BRANCHEMENT DU HAUT-PARLEUR DE GRAVES

RÉGLAGE DE L'IMPÉDANCE

Les haut-parleurs de graves série II incluent un commutateur de sélection d'impédance (Selectable Smart Impedance™, SSI). Celle caractéristique exclusive vous permet de régler l'impédance du haut-parleur de graves à 2 ohms ou à 4 ohms en basculant un commutateur (voir les illustrations ci-dessous). Cela vous permet d'obtenir les meilleures performances de votre amplificateur de haut-parleur de graves en toute situation.

Le réglage 2 ohms du SSI accroît la sortie du haut-parleur de graves de jusqu'à 3 dB par rapport au réglage 4 ohms, en fonction de l'amplificateur. Toutes les autres caractéristiques des performances sont identiques. Si l'amplificateur connecté est donné pour un fonctionnement sous 2 ohms et si ses valeurs de puissance sous 2 ohms sont dans les spécifications de puissance du haut-parleur de graves, le réglage du commutaleur SSI sur la position 2 ohms produira la sortie maximale.

2Ω 4Ω + -

Réglage 2 ohm

2Ω 4Ω + -

Réglage 4 ohm

IMPORTANT : veillez à ce que l'amplificateur du haut-parleur de graves soit éteint avant de basculer le commutateur SSI. Ne modifiez pas la position du commutateur pendant le fonctionnement de l'amplificateur du haut-parleur de graves. Ceci pourrait endommager l'amplificateur.

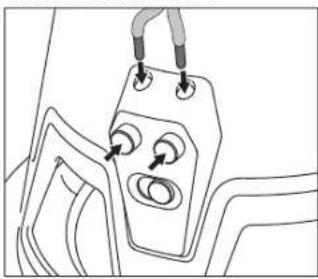

BRANCHEMENT DE L'AMPLIFICATEUR

Les connecteurs du caisson de basses sont compatibles avec des connexions rapides (non fournies) ou brasées. La section de fil

recommandée est entre 2,08 mm² et 8,37 mm², en fonction de la longueur du câble entre l'amplificateur et le haut-parleur de graves. Une section de fil plus importante est préférable au-delà de 2 m.

La borne plus large est le positif et la plus étroite est le négatif (le capuchon de la borne porte également une marque).

REMARQUE : Si vous utilisez un fil dénudé non étamé, veillez à ce que les brins des côtés + et - ne se touchent pas. Des brins en contact peuvent créer un court-circuit, qui peut endommager votre amplificateur.

STADIUM 82SSI / STADIUM 102SSI

(vue de côté) VBOX = 0.5 pi³ (13 liters)

VOLUME DE BOÎTE FERMÉE (INCLUT LE VOLUME DU MOTEUR)

(vue de côté) VBOX = 0.8 pi³ (23 liters)

VOLUME DE BOÎTE FERMÉE (INCLUT LE VOLUME DU MOTEUR)

(vue de côté) VBOX = 1.3 pi³ (35 liters)

VOLUME DE BOÎTE À ÉVENT (INCLUT LES VOLUMES DE MOTEUR/ÉVENT)

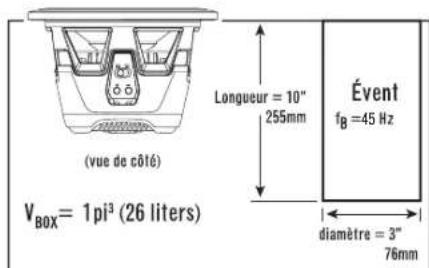

(vue de côté) VBOX = 1 pi³ (26 liters) Longueur = 10" 255mm Évent fB=45 Hz diamètre = 3" 76mm

VOLUME DE BOÎTE À ÉVENT (INCLUT LES VOLUMES DE MOTEUR/ÉVENT)

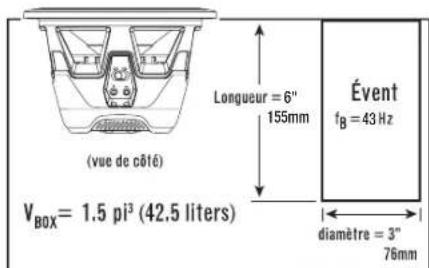

(vue de côté) Longueur = 6" 155mm VBOX = 1.5 pi³ (42.5 liters) Évent fB = 43 Hz diamètre = 3" 76mm

VOLUME DE BOÎTE À ÉVENT (INCLUT LES VOLUMES DE MOTEUR/ÉVENT)

(vue de côté) Longueur = 10" 255mm VBOX = 2.5 pi³ (70.8 liters) Évent fB = 35 Hz diamètre = 4" 102mm

SPÉCIFICATIONS

DIAMÈTRE:	8" (200MM)
SENSIBILITÉ (2,83 V à 1 M):	91dB
PUISSANCE ADMISSIBLE:	400W RMS (1200W CRÊTE)
RÉPONSE EN FRÉQUENCE:	30HZ ~ 175HZ
IMPÉDANCE NOMINALE:	2 OR 4 OHMS
DIAMÈTRE DE BOBINE AGOUSTIQUE:	2" (51MM)

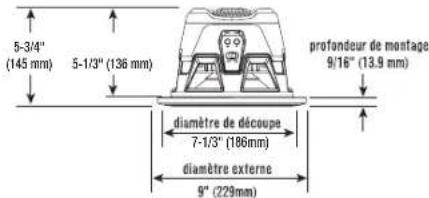

DIMENSIONS:

5-3/4" (145 mm) 5-1/3" (136 mm) profondeur de montage 9/16" (13.9 mm) diamètre de découpe 7-1/3" (186mm) diamètre externe 9" (229mm)

SPÉCIFICATIONS

DIAMÈTRE:	10" (250MM)
SENSIBILITÉ (2,83 V à 1 M):	91dB
PUISSANCE ADMISSIBLE:	450W RMS (1350W CRÊTE)
RÉPONSE EN FRÉQUENCE:	30HZ ~ 175HZ
IMPÉDANCE NOMINALE:	2 OR 4 OHMS
DIAMÈTRE DE BOBINE ACOUSTIQUE:	2" (51MM)
DIMENSIONS:

6-13/16" profondeur de montage profondeur de montage profondeur montage (173 mm) 6-1/4" (159 mm) 7" (109 mm) 5/8" (14.3 mm) diamètre de découpe 8-15/16" (227mm) diamètre externe 10-5/8" (270mm)

SPÉCIFICATIONS

DIAMÈTRE:	12" (300MM)
SENSIBILITÉ (2,83 V à 1 M):	92dB
PUISSANCE ADMISSIBLE:	500W RMS (1500W CRÊTE)
RÉPONSE EN FRÉQUENCE:	25HZ ~ 175HZ
IMPÉDANCE NOMINALE:	2 OR 4 OHMS
DIAMÈTRE DE BOBINE ACOUSTIQUE:	2" (51MM)

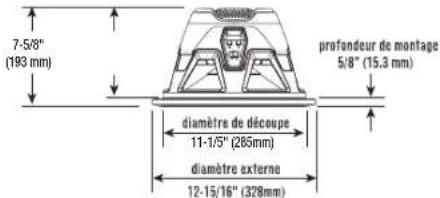

DIMENSIONS:

7-5/8" (193 mm) profondeur de montage 5/8" (15.3 mm) diamètre de découpe 11-1/5" (265mm) diamètre externe 12-15/16" (328mm)
