FOIRE AUX QUESTIONS - Canon ZA3625 Craftmade

Comment installer le Craftmade Canon ZA3625 ?

Pour installer le Craftmade Canon ZA3625, commencez par éteindre l'alimentation électrique. Suivez ensuite les instructions fournies dans le manuel d'utilisation pour fixer correctement l'appareil au mur ou au plafond. Assurez-vous de respecter les normes de sécurité électrique.

Quel type d'ampoule puis-je utiliser avec le Craftmade Canon ZA3625 ?

Le Craftmade Canon ZA3625 est compatible avec des ampoules de type E27. Il est recommandé d'utiliser des ampoules LED pour une meilleure efficacité énergétique.

Que faire si le Craftmade Canon ZA3625 ne s'allume pas ?

Si le Craftmade Canon ZA3625 ne s'allume pas, vérifiez d'abord que l'ampoule est correctement installée et fonctionnelle. Ensuite, assurez-vous que l'alimentation électrique est activée et que le disjoncteur n'a pas sauté.

Comment nettoyer le Craftmade Canon ZA3625 ?

Pour nettoyer le Craftmade Canon ZA3625, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition. Pour des taches tenaces, un mélange d'eau et de savon doux peut être utilisé.

Y a-t-il une garantie pour le Craftmade Canon ZA3625 ?

Oui, le Craftmade Canon ZA3625 est généralement couvert par une garantie limitée de 1 à 2 ans. Veuillez consulter le manuel d'utilisation ou le site Web du fabricant pour plus de détails sur la garantie.

Puis-je utiliser le Craftmade Canon ZA3625 à l'extérieur ?

Le Craftmade Canon ZA3625 est conçu pour une utilisation intérieure. Pour une utilisation à l'extérieur, il est conseillé de choisir un modèle spécifiquement conçu pour résister aux intempéries.

Comment puis-je obtenir des pièces de rechange pour le Craftmade Canon ZA3625 ?

Pour obtenir des pièces de rechange pour le Craftmade Canon ZA3625, contactez le service client de Craftmade ou visitez leur site Web. Des pièces de rechange peuvent également être disponibles chez des revendeurs agréés.

MODE D'EMPLOI Canon ZA3625 Craftmade

Instructions de montage des lampadaires extérieurs

ATTENTION Couper le courant

1.ougout copier le courant au tableau électrique ou débrancher le faisible lors de l'installation ou de la réparation de tout autre apparéel électrique.

EMPLACEMENT D'INSTALLATION

Choix d'un emplacement d'installation

Tenir compte des éléments suivants lors du besoin d'un emplacement d'installation :

• Nc pas implanter le lampadaire a moins de 4,9 m (16 pi) de la paroi interieure d'une piscine.
• Éviter d'implanter le ampadaire trop pres des allées pour l'empecher d'être endommégé par les voitures.

Assemblée

Le temps de montage est de 35 minutes environ

Câblage de l'alimentation du lampadaire

a. Veiller à consulter la réglementation électrique locale avant de commencer les travaux électriques.
b. Relier la source de courant à l'emplacement du lampadaire par des fils acheminés dans un conduit conforme à la reglementation locale.
c. Prolonger les fils d'au moins 2,50 metres (100 po) à l'extrémité du conduit à l'emplacement du lampadaire pour permettre le cablage de la ou des têtes du lampadaire.

Préparation de l'assise et enforcement des boulons de scellement

a. Pour que le lampadaire soit soutenu solidement, l'assise en beton destinée au montage de ce lampadaire doit mesurer au moins 30

cm (12 po) de cote et 40 cm (16 po) de profondeur. Consulter la reglementation électricque locale pour la profondeur d'assise et le type de fils nécessaires, ainsi que pour d'autres restrictions. Mouler l'assise de façon à ce qu'elle soit de niveau en se servant d'un niveau de macon. Mélanger le beton de façon à ce qu'il soit écais. Le faire couler autour du conduit dansquel sont acheminés les fils d'alimentation du lampadaire (voir le Schéma A).

b. Envelopper I'embase dans un sac en plastique, comme indiqué sur le Schema B, pour empêcher tout contact entre le moule de béton et I'embase. Visser un écrou hexagonal à fond sur les boulons de scellement, comme indiqué sur le Schema B. Percer des petits trou s au fond du sac en plastique pour permettre à chaque boulon de scellement et aux fils de passer au travers de l'embase.
c. Enforcer les boulons de scellement fournis au travers du sac en plastique dans l'embase du lampadaire et les assujctir au moyen d'écrous borgnes comme indiqué sur le Schéma B. Faire attention de ne pas trop serrer les écrous hexagonaux car une pression excessive risquérait d'endommager l'embas du lampadaire. Boucher tout trou restant dans le sac au moyen de ruban adhésiF.
d. Enforcer l'ensemble embase / boulons de scèlement dans le béton humide, comme indiqué sur le Schéma C, en remuant doucément l'embase tout en appuyant jusqu'à ce que le bas de l'embase soit au ras du béton. S'assurer que le béton a complètement recouvert les boulons de scèlement.
e. Verifier l'embase pour s'assurer qu'elle est de niveau dans les deux directions, comme indiqué sur le Schema D.
f. Ne pas toucher à l'embase (envelloppé dans le sac en plastique) ni aux boulons de scèllement tant que le béton n'a pas pris. Finir l'assise en béton.
g. Pour installer le lampadaire sur une terrasse en bois, utiliser des vis à bois de 3/8 po (non fournies)

Scheme A

Scheme B

Scheme C

Scheme D

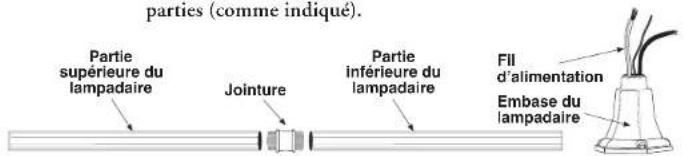

Assemblage du lampadaire

a. Assembler le lampadaire en fixant sa partie inférieure à sa partie supécure en vissant la jointure dans les deux parties ( comme indiqué).

b. Pour un lampadaire a tete vendue séparément, visser la coupelle de 7,5 cm (3 po) dans la partie supérieure du lampadaire.
c. Le lampadaire étant couche, enfilier le fil d'alimentation dedans en laissant depasser un excédent de fil en haut du lampadaire pour cabler la tete.

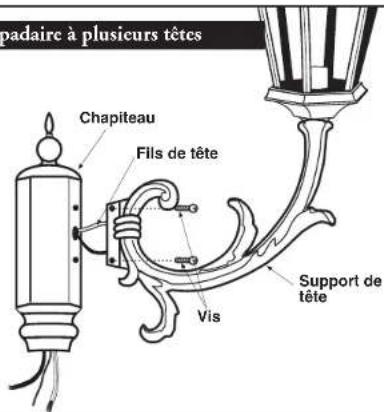

Assemblage d'un lampadaire a plusieurs têtes

a. Pour préparer

l'assemblage des supports des lampadaires a plusieurs têtes, fixer les supports au chapitcau comme indiqued sur le schema. Veiller en filer les fils des supports de têtes dans le chapitcau avant de serrer les vis.

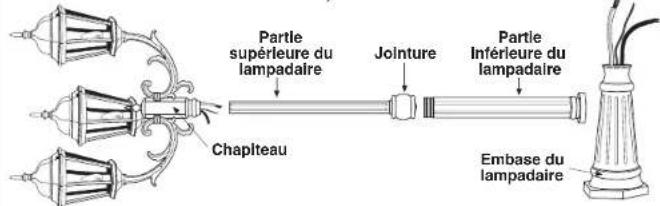

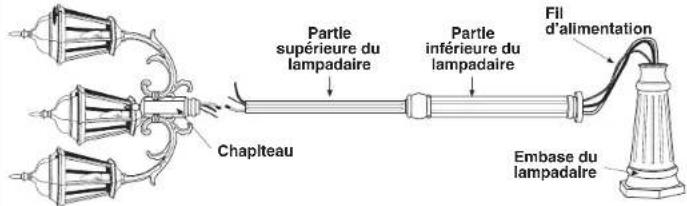

Assemblage d'un lampadaire a plusieurs têtes, suite

a. Assembler un lampadaire à plusieurs têtes en fixant sa partie inférieure à sa partie supérieure en vissant la partie inférieure dans la jointure.

b. Le lampadaire etant couche, enfilier le fil d'alimentation dedans en laissant depasser un excedent de fil en haut du lampadaire pour cabler les tetes.

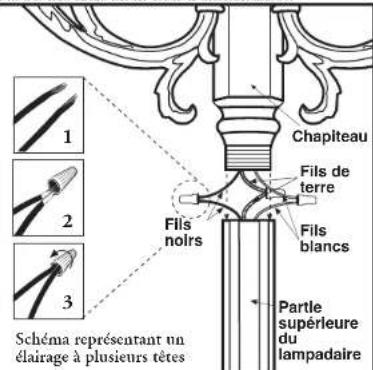

Fixation du chapiteau

a. Cabel le chapiteau au lampadaire comme indiqué sur le schéma.

Entortiller ensemble le(s) fil(s) blanc(s) de la ou des têtes au fil

blanc d'alimentation au moyen d'un ecrou-raccord. Entortiller

ensuite ensemble le(s) fil(s) noir(s) de la ou des têtes au fil noir d'alimentation

au moyen d'un écrou-raccord. Raccerder le(s) fil(s) de terre de la ou des tétés au fil de terre de l'alimentation électrique au moyen d'un écrou-raccord. Replier avec précaution les fils dans la partie supérieure du lampadaire avant de fixer le chapiteau au lampadaire.

b. Fixer le chapiteau au lampadaire en le vissant dans la partie supérieure de celui ci comme indiqué.

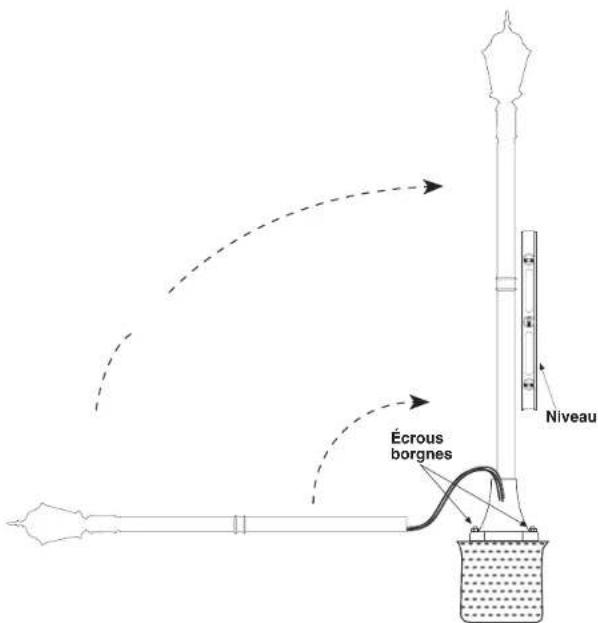

Montage du lampadaire

a. Enlever les écrous borgnes de l'embase, refiner l'embase et jeter le sac en plastique. Refixer l'embase.
b. Pour les lampadaires à une ou plusieurs tete, visser le lampadaire dans l'embase.
c. Verifier le lampadaire au moyen du niveau pour s'assurer qu'il est vertical. Si nécessaire, il est possible d'effectuer des ajustements en reglant la hauteur des écros hexagonaux sur les boulons de scèlement.

Mise en place de l'ampoule et montage du chapeau

a. Pour les toits qui requirement deux vis ou plus, retirez les vis d'assemblage du toit (ou sous le toit) et inserez la lampe. Reinstallé le toit. (voir la figure 1 ou 2).
b. Si le chapeau est à montage à manille, dévisser le fleuron supérieur pour enlever l'ensemble receptacle et le chapeau du raccord filtré. Mettre la ou les ampoules en place. Refixer le chapeau, l'ensemble receptacle et le fleuron supérieur (voir la figure 3).
c. Si l'applique est a panneau a charniere, soulever le loquet pour ouvir celui-ci. Inscrer la ou les ampoules et reloqueter le panneau (voir la figure 4).
d. Si les têtes sont à globe,mettre d'abord la ou les ampoules en place. Faire pivotier le globe en place et le bloquer au moyen des vis d'ajustement, en faisant attention de ne pas trop serrer car une pression excessive pourrait entrainer une rupture du globe (voir la figure 5).
e. Rétablier l'alimentation électrique.

Montage à deux vis

Figure 2 à plus de deux vis

Figure 4
Applique à panneau à charnière

Figure 5 Simple à globe.

Dépannage

Si I'elcairage ne fonctionne pas :
1. Couper le courant et vérifier tous les branchements.
2. Verifier le fusible ou le disjoncteur et le remplacer si nécessaire.
3. Verifier l'ampoule pour s'assurer qu'elle est en bon etat.
4. S'assurer que le gradateur est en position d'allumage.

IMPORTANT LIRE CE QUI SUIT:

Toutes les appliqués CRAFTMADE en laiton massif et en fonte d'aluminium recoivent une couche de finition en vermis résistant ou en peinture par poudrage electrostatique. Noter que le laiton ou la peinture des appliqués extérieures sont alterées par les intempres ou se tremissant avec le temps, suivant les conditions atmosphéries régnant à l'endroit ou elles sont installées. Si elles sont entretenues correctement (voir ci-dessous), les appliqués duront et conserveront leur aspect d'origine plus longtemps. Les contraintements tels que l'application postéricare à l'installation d'un vermis incólore ne sont pas recommandés.

ENTRETIEN CORRECT

Afin de conserver au maximum l'aspect d'origine d'une applique en laiton CRAFTMADE, il est important d'enlever régulément la poussiere et les débris qui se sont accumulés à la surface de celle-ci. Il est recommandé d'esuyer à applique toutes ces semaines avec un chiffon deux sec ou humide.

NE PAS utilise de produits abrasifs tels que la cire automobile, les produits nettoyants pour laiton on autres pâts à palir, livre-vitré et nettoyants chimiques risqueraient de rayer / décorp / endommager le revêtement protecteur et de permettre ainsi à l'eau et aux polluants d'être au contact du laiton, ce qui entraîrait une décoloration et une corrosion.

Toutes les appliquées CRAFTMADE en fonte d'aluminium recoivent une couche de peinture de finition appliquée par poudrage electrostatique qui allège leur durée de service. Ce revêtement doit également être essayue toutes les semaines avec un chiffon dont soc se humide pour enlever la poussiere et les débris qui se sont accumulés à la surface. NE PAS utilisé de produits abrasifs tels que la cire automobile, les produits nettoyants pour laiton ou autres pâtés à polir, lave-vitre et nettoyants chimiques qui risqueraient d'endommager le revêtement.

L'INOBSERVATION DES DIRECTIVES D'ENTRETIEN QUI PRÉCEDENT ANNULERA LA GARANTIE DE L'APPIQUE.

Pour des informations concernant les pieces de rechange, bien pouvoir écrire à : Craftmade, P.O. Box 1037, Coppell, TX 75019

Bien pouvoir communiquer les consignements suivants :1. Numéro de méthode et fini = poli , à l'ancienne, blanc, etc
2. Nom de la pièce - en cas de problème de pièce,
3. Nom, adress postale et numero de telephone (y compris I'indicatif).

GARANTIELIMITE

Craftmade garantit ses appliques contre les defaute de matieres ou de fabrication pendant une période de d'DEUX (2) ANNEES a compter de la date de l'achat pour installation et accepte de reparer ou, a son可以选择, de replacer gratuitemet un apparcell defectieux.

IMPORTANT: cette garantie ne couvreet pas les dégats resultant d'un accident, d'un usage incorrect ou abusif, d'un manque d'entretien raisonnable (voir ci-dessus), de la fixation d'accessories non fournis avec le produit, de la modification de tout accessoire d'origine, de la perte de pieces ou du raccordement de l'apparci à toute source d'alimentation électrique autre que celle spécifiée. Cette garantit ne couvreet pas la défaillance des ampoules due à des accidents, à un usage incorrect ou abusif, au vandalisme, à des surtensions ou à des catastrophes naturelles telés que les dégats causés par la foudre, ni les ampoules achetecté septrapment et installées par le client ou les dégats causés à l'applique par une ampoule achetecté séparation.

Aucune responsabilité n'est assumee pour tout dommage incident ou indirect. Les degats survenus en cours de transport ne sont pas couverts par cette garantie.

Pour faire réparer un produit dans le cadre de la garantie, envoyer par courrier le ticcket de caisse comme preme de la date de l'achat, ainsi qu'une brève description de la name du début, à l'adresse suivante: P.O. Box 1037, Coppel, TX 75019. Craftmade enverra par retrout du courrier un nombre d'autorisation de retrout de marchandises et un bon de transport en port payé.

Pour des consels d'installation en une assistance technique, appeler le 1-800-486-4892 entre 8 et 17 heures (heure normale du Centre des États-Unis) du lundi au vendredi.
