VG03024 - Robinet Vigo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de lavabo
Marque	Vigo
Modèle	VG03024
Matériau	Laiton chromé
Hauteur (approx.)	30 cm
Longueur du bec (approx.)	15 cm
Poids (approx.)	1,5 kg
Alimentation	Eau chaude et eau froide (raccords 3/8 pouce)
Type de cartouche	Cartouche céramique
Débit max	9 L/min
Fonctions principales	Mélangeur monocommande, aérateur intégré
Installation	Sur lavabo, fixation par écrou sous plan, flexible de raccordement
Entretien et nettoyage	Chiffon doux, éviter produits abrasifs
Sécurité	Couper l'alimentation avant installation, serrer modérément
Pièces détachées	Poignée, Capuchon de poignée, Vis de pression, Cartouche, Lignes d'alimentation, Aérateur
Réparabilité	Cartouche et aérateur remplaçables
Garantie	Garantie limitée du fabricant (se référer à la notice)
Contenu de l'emballage	Robinet, flexible, rondelles, écrous, aérateur, clé(s)

FOIRE AUX QUESTIONS - VG03024 Vigo

Comment installer le robinet Vigo VG03024 ?

Avant l'installation, coupez les arrivées d'eau chaude et froide et ouvrez les manettes pour libérer la pression. Placez le nouveau robinet sur le lavabo, puis sous le lavabo, mettez la rondelle en caoutchouc, la rondelle métallique et l'écrou fileté sur l'axe. Serrez l'écrou. Branchez les flexibles aux arrivées d'eau. Enroulez les raccords filetés avec du ruban Téflon dans le sens des aiguilles d'une montre. Après installation, retirez l'aérateur, ouvrez l'eau et vérifiez les fuites.

Que faire en cas de fuite au niveau des raccords ?

Vérifiez que les écrous sont correctement serrés. Serrez légèrement les écrous avec une clé. Si la fuite persiste, démontez le raccord, remplacez le ruban Téflon et resserrez. Ne pas trop serrer pour éviter d'endommager les joints.

Comment nettoyer le robinet sans l'abîmer ?

Nettoyez régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs, la laine d'acier et les produits chimiques puissants qui peuvent rayer ou ternir le fini.

Quelles sont les pièces détachées disponibles ?

Les pièces suivantes sont disponibles : poignée, capuchon de poignée, vis de pression, cartouche, lignes d'alimentation (flexibles) et aérateur. Référez-vous aux numéros de pièces dans la notice : 68046, 68062, 68031, 64018, 74020, 64029.

Comment remplacer la cartouche du mitigeur ?

Coupez l'eau. Retirez le capuchon de la poignée, dévissez la vis de pression, enlevez la poignée. Déclipsez la cartouche (réf. 64018) et remplacez-la par une neuve. Remontez dans l'ordre inverse.

Le robinet a-t-il besoin d'un entretien particulier ?

Un nettoyage régulier avec un chiffon doux suffit. Pour les zones difficiles, utilisez un peu de vinaigre blanc dilué. N'utilisez jamais de produits abrasifs.

Puis-je installer le robinet moi-même ?

L'installation doit être effectuée par un plombier qualifié et agréé pour garantir la conformité et éviter les fuites ou dommages. Cependant, si vous avez les compétences, suivez scrupuleusement la notice.

Pourquoi l'eau ne coule-t-elle pas correctement après installation ?

Vérifiez que les robinets d'arrivée d'eau sont ouverts. Assurez-vous que l'aérateur n'est pas obstrué. Si le débit est faible, retirez l'aérateur et nettoyez-le.

Quelle est la garantie du robinet Vigo VG03024 ?

Le robinet est couvert par une garantie limitée du fabricant. Consultez la notice pour les détails. Utilisez des produits d'entretien non abrasifs pour ne pas annuler la garantie.

Le robinet est-il compatible avec tous les lavabos ?

Le robinet est conçu pour les lavabos standard avec un trou central de 30 à 35 mm de diamètre. Vérifiez les dimensions de votre lavabo avant l'achat. L'écartement des flexibles est standard (3/8 pouce).

MODE D'EMPLOI VG03024 Vigo

Avant de procéder à l'installation, coupez les arrivées d'eau chaude et d'eau froide et ouvrez les manettes d'eau chaude et d'eau froide de l'ancien robinet pour libérer la pression accumulée.

Lorsque vous installez un nouveau robinet, tournez les écrous de raccord à la main, puis utilisez une clé pour fixer l'équipement et une autre clé pour serrer l'écrou d'un tour supplémentaire. Si les raccords sont trop serrés, l'intégrité du système sera réduite. Enroulez toutes les raccords filetés à l'aide de ruban en télton disponible dans votre magasin d'équipement et de matériaux de plomberie local. Enroulez toujours les raccords dans le sens des aiguilles d'une mambre.

Toutes les installations peuvent varier en fonction de la façon dont votre ancien robinet a été installé. Les éléments nécessaires à l'installation de votre robinet ne sont pas tous inclus. Cependant, ils sont disponibles dans tout magasin de plomberie.

PUNTOS IMPORTANTES

recoupe de opération

PACKAGE CONTENTS/CONTENU DE L'EMBALLAGE/ CONTENIDO DEL PAQUETE

FALICET ROBINET GRIFO

TOP VIEW VUE DE DESSUS VISTA SUPERIOR
INSTALLATION/INSTALLATION/INSTALACIÓN
NOTE: Installation must be done by a qualified licensed plumber./REMARQUE. L'installation doit être effectuée par un plombier qualité et agréé./NOTA. La installation debe ser réalisée par unplorero en francie difficile.

1

2

3

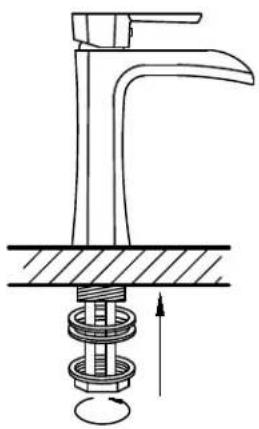

1. Place new faucet in the position on the sink. From under the sink, put rubber washer, metal washer and thread nut onto the pin. Tighten nut.
2. Positionnez le nouveau robinet sur le lavabo. Depuis le dessous du lavabo, placez une rondelle en caoutchouc, une rondelle métallique et un écrou fileté sur l'axe. Serrez l'écrou.
3. Coloque el nuevo grifo en su posición sobre el lavabo. Desde debajo del lavabo, coloque la arandela de caucho, la arandela de metal e inserte la tuerca en el vástago. Ajuste la tuerca.

5

1. Connect female end of flexible hoses to the cold and hot water supply.
2. Branchez l'extrémité femelle des flexibles sur l'arrivée d'eau chaude et d'eau froide.

3. Conecte el componente hembra de las mangueras flexibles al suministro de agua fría y agua caliente.

4. After installation is complete, remove the aerator. Turn on the water supply valves and allow both hot and cold water to run at least one minute each. While water is running, check for leaks, especially at hook-ups to supply lines. Tightening nuts slightly will stop any minor leaks.

5. Une fois l'installation terminée, retirez l'aérateur. Ouvrez les robinets d'arrivée d'eau et faites couler l'eau chaude et l'eau froide pendant au moins une minute. Pendant que l'eau coule, vérifiez s'il n'y a pas de fuites, notamment au niveau des connexions d'arrivée d'eau. Serrez légèrement les écrous pour arrêter les fuites mineures.
6. Después de haber terminado la instalación, saque el aireador. Abra las válvulas de suministro de agua y deje correr al menos un minuto el agua fría y un minuto el agua caliente. mientras el agua esté corriendo, revise si hay pérdidas, en especial en las conexiones a las cañerías de suministro. El ajuste suave de las tuercas detiene pérdidas menores.

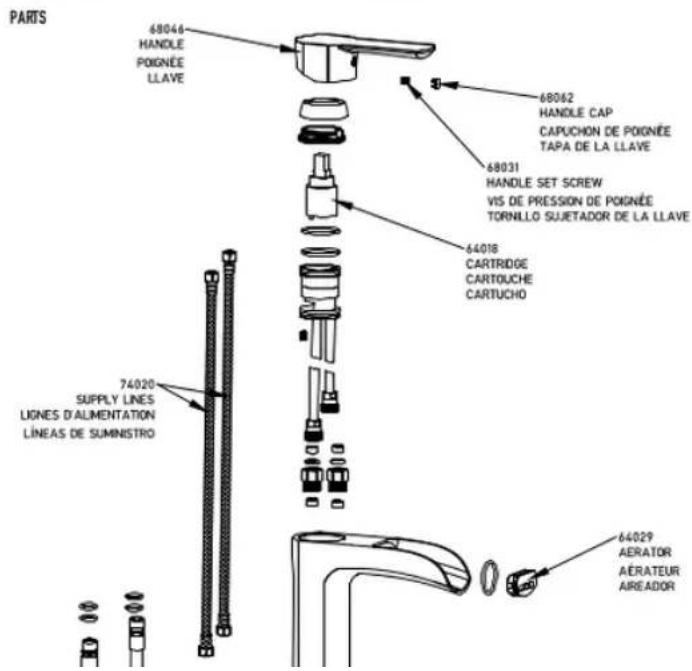

PARTS 68046 HANDLE POIGNÉE LLAVE 68062 HANDLE CAP CAPUCHON DE POIGNÉE TAPA DE LA LLAVE 68031 HANDLE SET SCREW VIS DE PRESSION DE POIGNÉE TORNILLO SUJETADOR DE LA LLAVE 64018 CARTRIDGE CARTOUCHE CARTUCHO 74020 SUPPLY LINES LIGNES D'ALIMENTATION LINEAS DE SUMINISTRO 64029 AERATOR AÉRATEUR AIREADOR

Votre nouveau robinet a été conçu pour durer des années, sans incident. Protégez son éclat en le nettoyant régulièrement à l'aide d'un chiffon doux. Les nettoyants abrasifs, la laine d'acier et les produits chimiques puissants peuvent érafler, ternir et/ou endommager le fini et/ou le produit et entraîner l'annulation de la présente garantie.

MANTENIMIENTO
