Type de produit	Climatiseur de fenêtre
Marque	TCL
Modèle	5K-12K (5 000 à 12 000 BTU)
Alimentation électrique	115 V (103 V min – 127 V max), 0–12 A selon le modèle
Protection électrique	Fusible temporisé 15 A ou disjoncteur
Modes de fonctionnement	Auto, Frais (Cool), Sec (Dry), Ventilation (Fan), Éco, Veille (Sleep)
Plage de température	16 °C – 31 °C (61 °F – 88 °F)
Minuterie programmable	0,5 à 24 heures par paliers de 0,5 h (moins de 10 h) ou 1 h (10 h et plus)
Wi-Fi intégré	Oui (modèles sélectionnés), compatible 2,4 GHz avec application TCL Home Comfort
Télécommande	Incluse (piles AAA fournies)
Filtre à air	Lavable, voyant de nettoyage après 500 h de fonctionnement
Installation	Fenêtre à guillotine double, inclinaison extérieure pour évacuation d'eau
Contenu de la boîte	Climatiseur, rail de montage, panneaux extensibles, fermoir, cadre de verrouillage, vis, joints d'étanchéité, télécommande, piles
Mise à la terre	Fiche à 3 broches, prise tripolaire obligatoire
Entretien	Nettoyage régulier du filtre, vérification des joints
Garantie	Sur présentation de la facture, enregistrement possible sur tclsa.com/registration
Pays d'origine	Non spécifié, marque TCL

FOIRE AUX QUESTIONS - 5K-12K TCL

Comment installer le climatiseur dans une fenêtre ?

Fixez le rail supérieur avec les vis 3/8 po, glissez les panneaux extensibles dans les rainures latérales, placez l'appareil dans la fenêtre avec une légère inclinaison vers l'extérieur, puis immobilisez-le avec les vis 1/2 po et le cadre de verrouillage. Ajoutez le joint en mousse en haut.

Que faire si le climatiseur ne démarre pas ?

Vérifiez que la fiche est bien enfoncée, que le fusible ou le disjoncteur n'a pas sauté, et qu'il n'y a pas de panne de courant. Appuyez sur le bouton RESET du cordon d'alimentation si celui-ci est déclenché.

Comment nettoyer le filtre à air ?

Lorsque le voyant Filter s'allume (après 500 h), retirez le filtre, lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre. Appuyez sur le bouton Filter pour éteindre le voyant.

Pourquoi de l'eau s'écoule à l'intérieur de la pièce ?

L'inclinaison vers l'extérieur est insuffisante. Assurez-vous que l'arrière de l'appareil est légèrement plus bas que l'avant pour permettre un bon écoulement.

Comment utiliser la minuterie ?

Appuyez sur le bouton Timer : pour une mise en marche différée (appareil éteint), réglez la température et l'heure ; pour un arrêt différé (appareil allumé), réglez l'heure. La minuterie peut être programmée de 0,5 à 24 heures.

Que signifie l'affichage E1 ou E2 ?

Ces codes indiquent un défaut de capteur. Contactez le service client TCL pour une réparation.

Comment connecter le climatiseur au Wi-Fi ?

Téléchargez l'application TCL Home Comfort, créez un compte, puis suivez les étapes : appuyez 6 fois sur le bouton Display de la télécommande pour passer en mode CF, sélectionnez votre réseau 2,4 GHz et entrez le mot de passe. Vous pouvez aussi utiliser le mode AP si nécessaire.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Auto, Frais (Cool), Sec (Dry), Ventilation (Fan), Éco et Veille (Sleep). Le mode Éco éteint l'appareil à la température souhaitée, le mode Veille ajuste la température progressivement la nuit.

Le climatiseur gèle, que faire ?

Réglez le mode sur ventilation élevée ou refroidissement rapide avec une température plus haute pour dégivrer. Assurez-vous que le filtre est propre et que la circulation d'air n'est pas obstruée.

Comment enregistrer la garantie ?

Rendez-vous sur tclsa.com/registration et suivez les instructions. Conservez votre facture comme preuve d'achat. Notez le numéro de série (20 chiffres sous le code-barres au dos de l'appareil).

MODE D'EMPLOI 5K-12K TCL

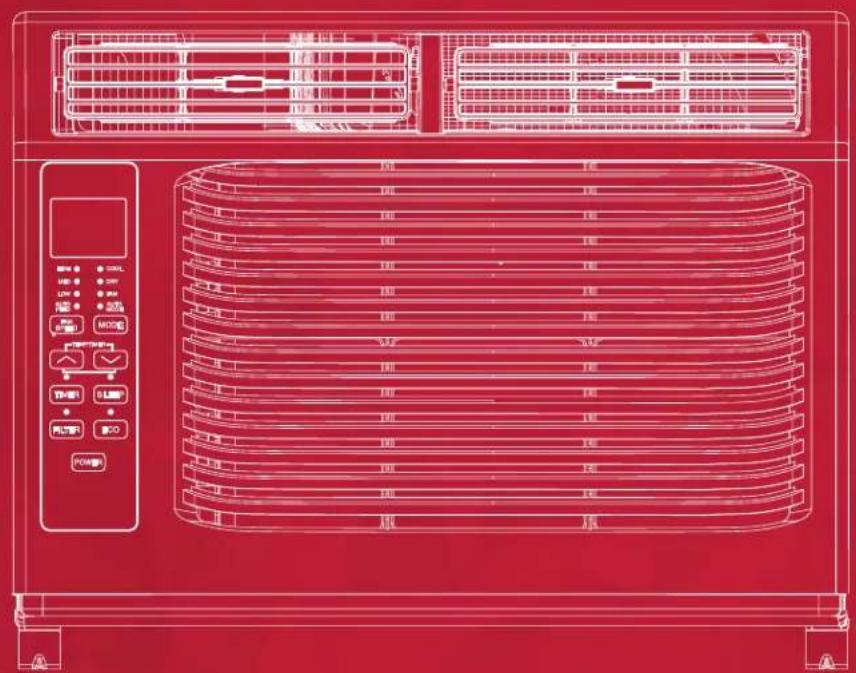

Commençons l'installation

CONSIGNES DE SECURITE IMPORTANTES

Avant d'installer et d'utiliserVoteclimatiseur,veuillezire avec attentionceguide de lutilisateur et,pour referenceulterieure,rangez-le dans un endroit securitaire.Pournous,votresecurite-etcellesdesautres-est trésimportante.Nousyouxdemandonsdelireattentivementtoselmesagesdesecuritedeceguide. MISEENGARDE:Pourreduirelesrisquesd'incendie,dechocélectriqueoudeblessureenutilisantvotreclimatiseur,veuillezprendrelesprécautionsdebasusuivantes:

ALIMENTATION

Les caractéristiques électriques de votre climatisation sont indiquées sur l'étiquette du modele et du numero de série située à l'avant, à droite, en faisant face à l'appareil.

ENREGISTREMENT DE VOTRE APPAREIL

Vou puez enregisterer voe Appeil en ligne sur le site tclsa.com/registration

N'oubliez pas de conserver votre facture, car une preuve d'achat est nécessaire pour faire valoir la garantie.

Consignez ici les numérodes modèle et de série de votre apparéil : No de modèle _ No de série _ Vos trouvrez le nombre de série à 20 chiffres sous le code à barres (au dos de l' apparéil)

AVERTISSEMENT	Des exigences spécifiques en câblage sont illustrées dans le diagramme qui suit. Respectez-les en ce qui a trait au type de fiche du cordon d'alimentation.
Risque de chic électrique	Exigences en câblage Cordon d'alimentation
En insérant insérant la fiche dans une prise tripolaire avec mise à la terre (trois broches). Ne retirez pas la broche de mise à la terre. N'utilise pas d'adaptateur. N'utilise pas de rallonge. Le non-respect de ces consignes peut donner lieu à un décès, un incendie ou un chic électrique.	115 Volts (103 V. min à 127 V. max) (5K-8K) 0 à 8 A (10K-12K) 0 à 12 A (5-8K) fuseible temporisé de 15 A ou disjoncteur (10K-12K) fuseible temporisé de 15 A ou disjoncteur Pour tous les modèles, n'utilise qu'une seule prise d'alimentation	MÉTHODE PREFERÉE DE MISE À LA TERRE

MÉTHODE RECOMMANDÉE POUR LA MISE À LA TERRE

Pour toute sécurité personnelle, ce climatiseur doit etre mis à la terre. Il est equipe d'un cordon d'alimentation muni d'une fiche polarisée avec mise à la terre (3 broches). Pour minimiser la possibilité de chic electrique, le cordon doit etre branché dans une prise tripolaire avec mise à la terre, conformement à tous les codes et reglements locaux. Si une prise tripolaire n'est pas disponible, la responsabilité de l'installation appropriee d'une telle prise par un technicien qualifie incombe au client.

Ne retournez pas à la boutique

Nos sommes prêts à vous

aider Pour toute question, contactez-nous d'abord

Soutien TCL :

Soyez prudent en retardant

le climatiseur

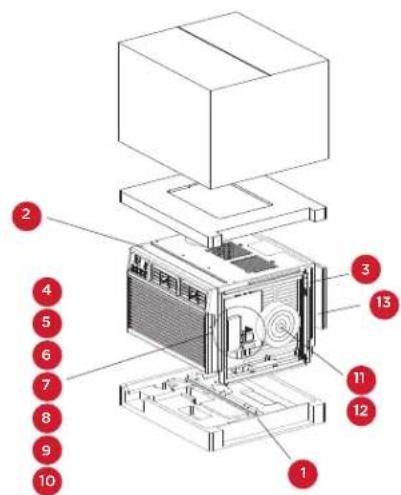

Contenu de la boîte

Appareils 5K - 6K

Ouvrez la boite et retirez les pieces mentionnées ci-dessous.

No. Apparance Pièce Quantité
1		Rail supérieur 1
2		Climatisationur 1
3		Panneaux de remplissage(identifiés « gauche » et « droit »)?	2
4		Télécommande 1
5		Fermoir de châssis 1
6		Piles (AAA) 2
7		Cadre de verrouillage 2
8	*	Vis 3/8 po 4
9	*	Vis 1/2 po 3
10	*	Vis 3/4 po 4
11		Étanchéité du cadre de fenêtre
12		Joint d'étanchéité supérieur de la fenêtre en mousse	1
13		Bande d'isoation (éponge)(pour modèles Energy Star seulement)	2

Conseil - Avant de déballer

l'appareil, coupez le ruban sur le haut de la boite pour detacher le contenu qui s'y trouve. Une fois que vous aurez soulevé et sorti le contenu de la boite, vérifie l'intérieur de cette dernière, car certaines pieces peuvent être coincées dans la partie supérieure. Les vis et autres pieces sont dans le plateau sous le climatiseur.

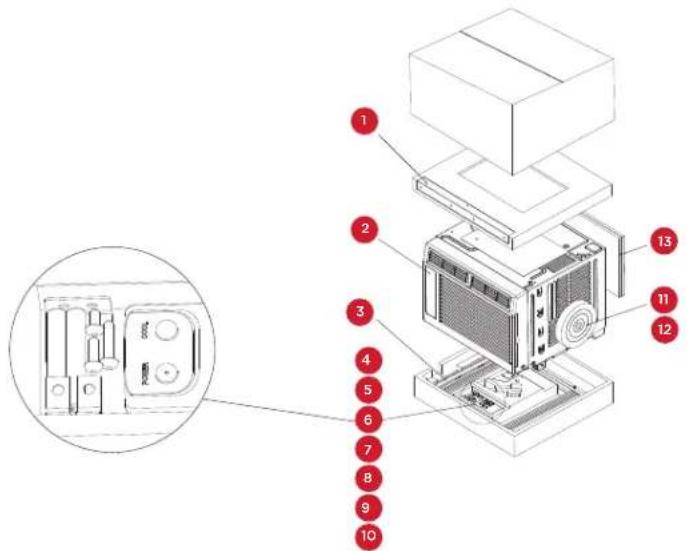

Contenu de la boîte

Appareils 8K

Ouvrez la boite et retirez les pieces mentionnées ci-dessous.

No. Apparance Pièce Quantité
1		Rail supérieur 1
2		Climatisationur 1
3		Panneaux de remplissage(identifiés « gauche » et « droit »)?	2
4		Télécommande 1
5		Fermoir de châssis 1
6		Piles (AAA) 2
7		Cadre de verrouillage 2
8	*	Vis 3/8 po 4
9	*	Vis 1/2 po 3
10	*	Vis 3/4 po 4
11		Étanchéité du cadre de fenêtre
12		Joint d'étanchéité supérieur de la fenêtre en mousse	1
13		Bande d'isoation (éponge)(pour modèles Energy Star seulement)	2

Conseil - Avant de déballer

l'appareil, coupez le ruban sur le haut de la boite pour detacher le contenu qui s'y trouve. Une fois que vous aurez soulevé et sorti le contenu de la boite, vérifie l'intérieur de cette dernière, car certaines pieces peuvent être coincées dans la partie supérieure. Les vis et autres pieces sont dans le plateau sous le climatiseur.

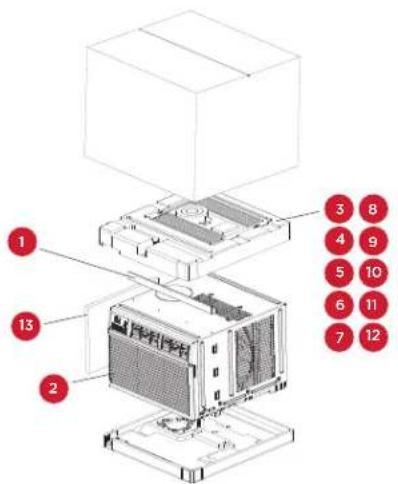

Contenu de la boîte

Appareils 10K-12K

Ouvrez la boite et retirez les pieces mentionnées ci-dessous.

No. Apparance Pièce Quantité
1		Rail supérieur 1
2		Climatisationur 1
3		Panneaux de remplissage(identifiés « gauche » et « droit »)?	2
4		Télécommande 1
5		Fermoir de châssis 1
6		Piles (AAA) 2
7		Cadre de verrouillage 2
8	*	Vis 3/8 po 4
9	*	Vis 1/2 po 3
10	*	Vis 3/4 po 4
11		Étanchéité du cadre de fenêtre
12		Joint d'étanchéité supérieur de la fenêtre en mousse	1
13		Bande d'isoation (éponge)(pour modèles Energy Star seulement)	2

Conseil - Avant de déballer

l'appareil, coupez le ruban sur le haut de la boite pour detacher le contenu qui s'y trouve. Une fois que vous aurez soulevé et sorti le contenu de la boite, vérifie l'intérieur de cette dernière, car certaines pieces peuvent être coincées dans la partie supérieure. Les vis et autres pieces sont dans le plateau sous le climatiseur.

C'est parti!

Étape 1: Test de l'appareil

Avant d'instructor le climatisationur, essayez-le pour vous assurer qu'il est en bon et fonctionne correctement. Placez l'appareil sur une surface plane, branche-les directement dans une prise murale et mettez-le en marche. Puis, à l'aide du bouton Mode du panneau de contrôle, mettez l'appareil en mode Refroidissement et appuyez sur la flèche descendante pour le régler à la température la plus BASSE.

Au bout de 3 minutes, le climatiseur devrait souffler de l'air frais. Si c'est le cas, passez à l'étape suivante. Sinon, reportez-vous aux conseils de dépannage sur le site tclusa.com/support.

Étape 2: Installation

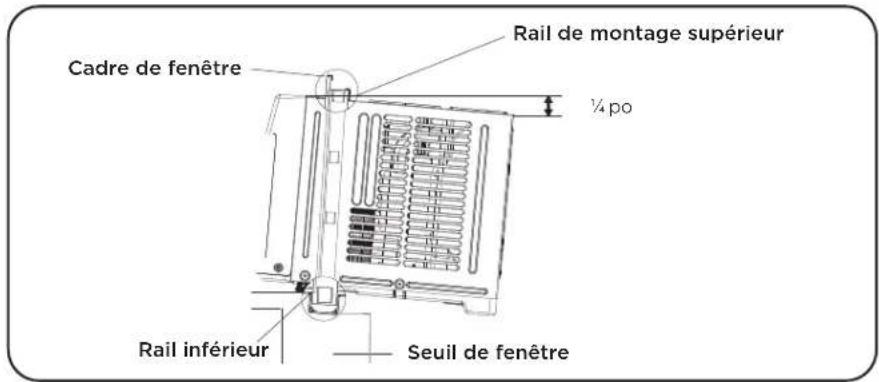

Quelques petites remarques avant l'installation :

• Cet apparéil est concu pour une fenêtre standard à guillotine double.

• Vérifiez les dimensions de votre fenêtre avant l'installation.

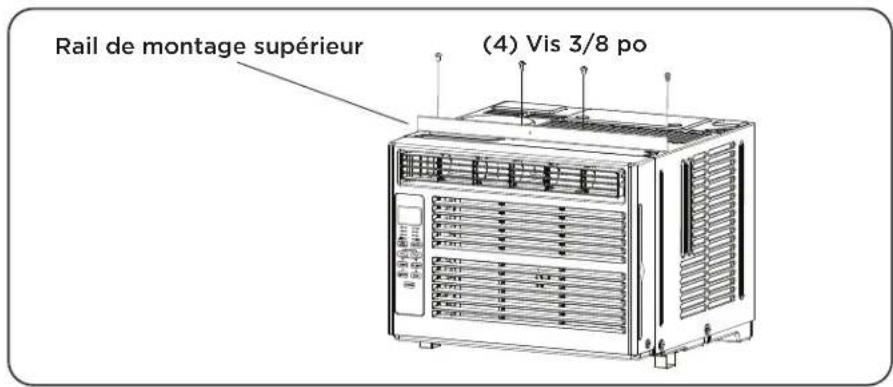

• A l'aide des 4 vis 3/8 po fournies, fixez le rail de montage supérieur à l'appareil.

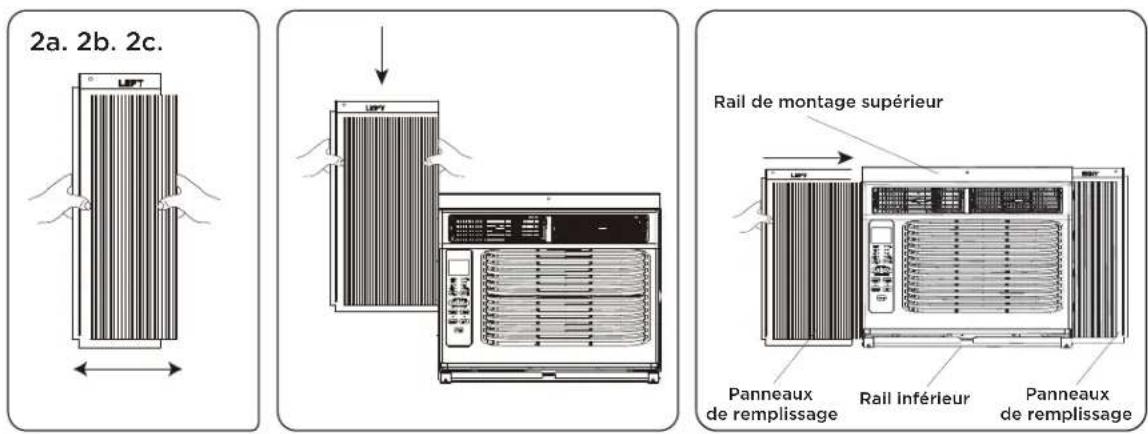

1. Installez les extenseurs style accordéon du panneau fenêtre sur l'appareil. Les extenseurs « droit » et «gauche » sont indiqués. En tirant sur les bords, ouvrez-les au maximum. Puis, glissez les extenseurs vers le bas dans les rainures de chaque côte de l'appareil et faites en sorte qu'ils soient insérés correctement dans les rails métalliques.

1. Avec précaution, mettez le climatiseur en place dans la fenêtre à l'endroit désiré (opération normalement effectuee par deux personnes). Fermez bien la fenêtre. Le climatiseur doit etre légèrement incliné vers l'extérieur pour permettre l'égouttement de I'eau.

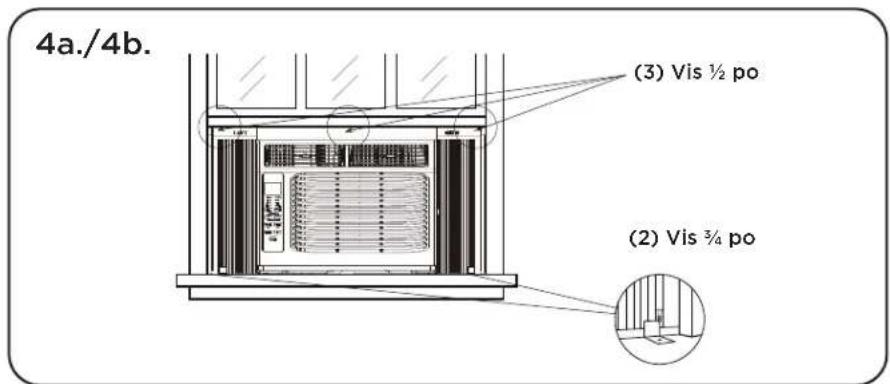

4a. Immobilisez le climatiseur sur le cadre de fenêtre à l'aide des vis 12 po fournies. Fixez bien chaque panneau extenseur (gauche et droit). Il se peut que vous ayez à percer un avant-trou dans le cadre de fenêtre pour fixer ces vis dans le chassin.

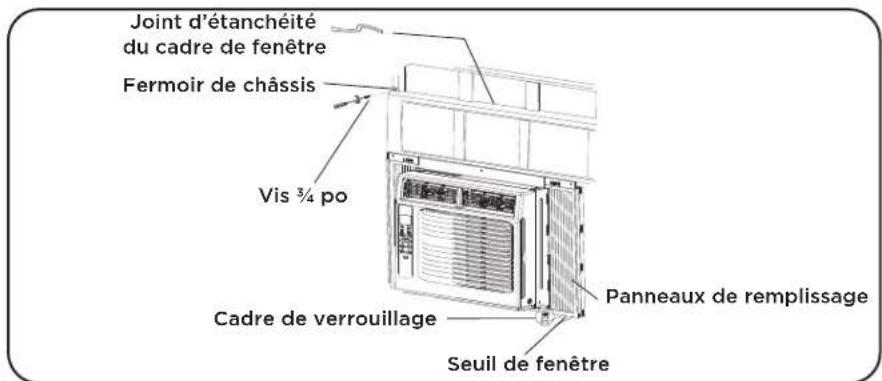

4b. Installé le cadre de verrouillage entre le panneau extenseur et le seuil de fenêtre et attachées ensemble à l'aide de la vis de blocage 34 po. Répétez l'opération pour chaque côte.

4c. Pour maintainir la fenêtre fermée, sécurisez la serrure de chassin entre le dessus de la fenêtre coulissant et le cadre de fenêtre à l'aide de deux vis 34 po fournies.

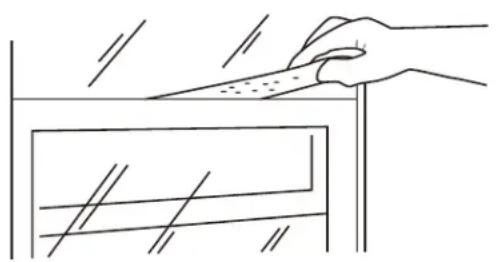

4d. Pour empêcher l'air extérieur d'entrer dans la piece, inséréz le joint supérieur en mousse isolante coupé à la largeur de la fenêtre dans la partie supérieur.

1. Branchez l'appareil dans une prise électrique conformément aux instructions spécifiées plus haut dans la section Alimentation. Sur le panneau de contrôle, mettez l'appareil en mode Refroidissement.

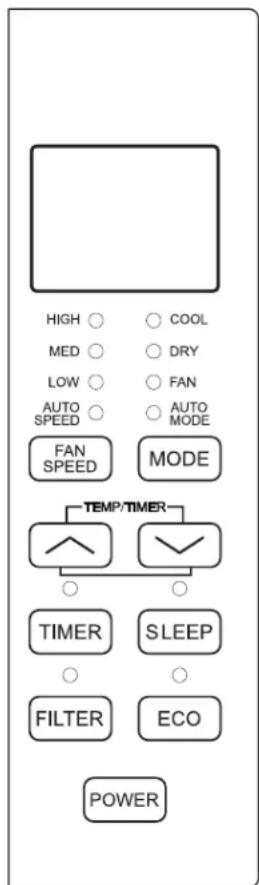

Comment régler votre climatiseur

Tout ce que vous devez savoir pour rester au frais!

1. Alimentation - allumer et fermer le climatiseur.
2. Boutons et - utilisez les boutons du panneau de contrôle ou de la télécommande pour augmenter ou diminuer la température désirée, ou encore la durée à l'aide de la minutesie. La plage de température varie de 61 à 88 degrés Fahrenheit ou de 16 à 31 degrés Celsius.
3. Affichage - en appuyant sur le bouton Affichage de la télécommande, vous pouvez allumer ou eteindre tous les voyants lumineux et I'ecran DEL. Lorsque la minuterie n'est pas utilisée, le mode de fonctionnement et la temperture reglee seront affichés. L'heure sera affichee dans le menu de la minuterie.
4. Modes - sur le panneau de contrôle, appuyez sur le bouton Mode pour faire défiler et selectionner un mode, ou selectionnez un mode en appuyant sur le bouton désire de la télécommande.

Mode Automatique - sur le panneau de contrôle, appuyez sur le bouton Mode ou sur Mode Auto de la télécommande. Sur Mode Auto, l'appareil désit automatiquement le mode de fonctionnement Frais, Sec, ou Ventilation (Cool, Dry ou Fan). Dans ce mode, la température sera régée en fonction de la température de la piece (détectee par le capteur de température incorpore dans l'appareil).

Mode Frais - appuyez sur le bouton Mode du panneau ou sur le bouton Frais (Cool) de la télécommande. La fonction de refroidissement permet au climatiseur de refroidir la piece tout en réduisant l'humidité ambiente. Ajustez la vitesse du ventilateur et la température selon le niveau de comport désiré. Dans ce mode, si Eco n'est pas activé, le ventilateur peut continuer à tourner une fois la température désirée atteinte.

• Mode Eco - appuyez sur le bouton mode Eco du panneau ou sur le bouton ECO de la télécommande. En mode Eco, le voyant est allumé et l'appareil s'éteint dés que la piece atteint la température fixée par l'utilisateur. Le climatiseur se remet en marche lorsque la température ambiante s'éleve au-dessus du seuil prédéterminé. En mode ECO, le ventilateur fonctionnera occasionnellement pendant quelques secondes afin de prendre une lecture précise de la température.
• Mode Ventilation - appuyez sur le bouton MODE du panneau ou sur le bouton Ventilation seulement de la télécommande. Ce mode fonctionne uniquement lorsque le climatiseur est ventilé.
• Vitesse du ventilateur - appuyez sur le bouton Vitesse du ventilateur du panneau ou de la télécommande pour selectionner la vitesse du ventilateur. En mode Frais, vous pouvez désirir la vitesse Élevée, Moyenne, Basse ou Automatique (Hi, Med, Lo or Auto) et, en mode Ventilation, la vitesse Élevée, Moyenne ou Basse.

• Mode Sec - disponible seulement en appuyant sur le bouton MODE du panneau. Cette fonction réduit l'humidité ambiente pour rendre la piece plus comfortable. Appuyez sur le bouton MODE pour désirir le mode Sec. Une fonction automatique d'alternance des cycles de refroidissement et du ventilateur est activée.

• Bouton Minuterie - appuyez sur le bouton Minuterie du panneau ou de la télécommande pour régler la minuterie.

• Activation de la Minuterie: lorsque le climatiseur est eteint, appuyez sur le bouton Minuterie, puis à l'aide des boutons et , choissez la tempereature désirée. Appuyez de nouveau sur le bouton Minuterie et, à l'aide des boutons et , programmez l'heure désirée de la mise en marche du climatiseur. Appuyez encore une fois sur le bouton Minuterie pour lancer le compte à rebours.

• Désactivation de la Minuterie: lorsque le climatiseur est allumé, appuyez sur les boutons et pour déterminer l'heure où l'appareil s'eteindra. Appuyez encore une fois sur le bouton Minuterie pour commencer le compte à rebours.

Remarque: La minuterie peut être programmée pour s'eteindre ou s'allumer automatiquement entre 0,5 à 24 heures. Le fait d'appuyer sur les boutons augmentera ou diminuera la minuterie. La minuterie peut être réglée par tranche de 0,5 heures pour moins de 10 heures et par tranche d'une-heure pour 10 heures et plus.

Le voyant Réglage (SET) s'allumera pendant le réglage. Pour annuler la fonction Réglage, appuyer de nouveau sur le bouton Minuterie.

1. Bouton Veille - appuyez sur le bouton Veille du panneau ou de la télécommande. Ainsi, tous les voyants lumineux s'eteindront après un certain temps, sauf le voyant Veille qui reste toujours allumé. En mode Veille, le climatiseur ajuste automatiquement la température et la vitesse du ventilateur pour que la pièce soit plus comfortable durant la nuit. La température可以选择 augmentera automatiquement toutes les 30-60 minutes et changera tout au plus six fois jusqu'à ce qu'elle atteigne 81 ou 82 degrés F.
2. Bouton Filtr - au bout de 500 heures de fonctionnement du moteur du ventilateur, le voyant Vérifier le filtre s'allume pour rappeler à l'utilisateur de nettoyer le filtre. Le nettoyage du filtre terminé, vous pouze eteindre le voyant en appuyant sur le bouton Vérifier le filtre.

Sons de fonctionnement normaux

Vous pourriez entendre un cliquetis, cause par l'eau qui heures le condenseur les journées pluvieuses ou très humides. Cette particularité contribue à extraire l'humidité et à augmenter l'efficacité. Vous pourriez aussi entendre le cig du thermostat lorsque le compresseur se met en marche ou arrêté. Les journées pluvieuses ou très humides, l'eau s'accumulera dans le bac de condensation; il se peut aussi qu'elle déborde et dégouline à l'extérieur de l'appareil. Le ventilateur peut fonctionner même lorsque le comprisseur est arrêté.

Conseils de dépannage

Vouaves de la dificulté a terminer I'installation?Pas de souci,la solution est habituelflement simple.

PROBLÉMES CAUSES POSSIBLES		SOLUTIONS
Le climatiseur ne démarre pas	Le climatiseur est débranché	• Vérifiez si la fiche du climatiseur est bien enforcée dans la prise de courant.
	Le fusible a sauté ou le disjoncteur est désactivé	• Vérifiez la boîte à fusibles ou le panneau du disjoncteur de la maison; remplaceze le fusible ou réarmez le disjoncteur.
	Il y a une panne d'électricité	• L'appareil redémarrera automatiquement quand l'électricité sera rétable. • Une temporisation de protection d'environ 3 minutes évite la surcharge du compresseur. Pour cette raison, il se peut que, pendant les 3 minutes suivant sa remise sous tension, l'apparil ne démarre pas le refroidissement normal.
	L'interrupteur de courant est déclenché	• Appuyez sur le bouton Réinitialisation (RESET)itué sur le cordon d'alimentation. • Si le bouton Réinitialisation ne reste pas enchanché, cessez d'utiliser le climatiseur et contactez un technicien qualifié.
Le climatiseur ne rafraîchit pas comme il devrait	La circulation d'air est limitée	• Assurez-vous que rien n'entrave la circulation d'air devant le climatiseur - ridesaux, stores ou meuble.
	Le contrôle de la tempête n'est peut-être pas réglié correctement	• Abaissez la tempête du thermostat.
	Le filtré à air est sale	• Nettoyez le filtré. Voir la section « Nettoyage et entretien » du manuel.
	La pièce est peut-être trop chaude	•Après la mise en marche du climatiseur, quelques minutes seront nécessaires avant que la pièce refroidisse.
	Il y a fuite de l'air froid	• Vérifiez les bouches d'air chaud et les retours d'air froid.
	Les serpentins refroidisseurs sont gelés	• Voir plus bas la section « Le climatiseur gèle » .
Le climatiseur gèle	La circulation d'air est bloquée par de la glace, ce qui empêche le climatiseur de refroidir la pièce	• Réglez le mode sur la ventilation la plus rapide ou sur le Refroidissement rapide (High Cool) avec une tempête plus élevé au thermostat.
La télécommande ne fonctionne pas	Les piles ne sont pas correctement mises en place	• Vérifiez la position des piles.
	Les piles sont peut-être à plat • Remplacez les piles.
De l'eau s'égoutte à l'extérieur	Temps chaud et humide • C'est normal.
De l'eau s'égoutte dans la pièce	L'inclinaison du climatiseur vers l'extérieur n'est pas suffisante	• Pour que l'eau s'écoule bien, assurez-vous que l'arrière du climatiseur est légèrement plus bas que l'avant.
L'eau s'accumule dans le bac de condensation	L'humidité extraite de l'air s'égoutte dans le bac de condensation	• C'est normal dans les zones à faible humidité pendant une courte période et, dans les zones très humides, pour une période plus longue.
L'écran digital indique « E1», « E2 »	Un détecteur est défectueux • Contactez le service à la clientèle.

Manuel d'utilisation et installation de l'application Wi-Fi (pour modèles Wifi seulement)

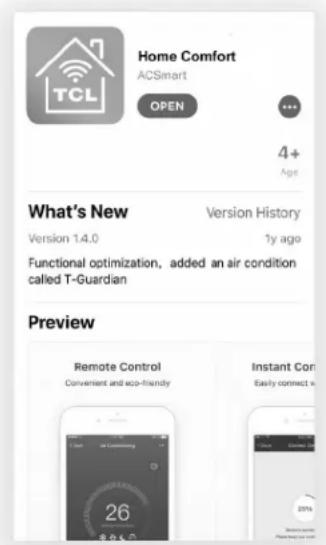

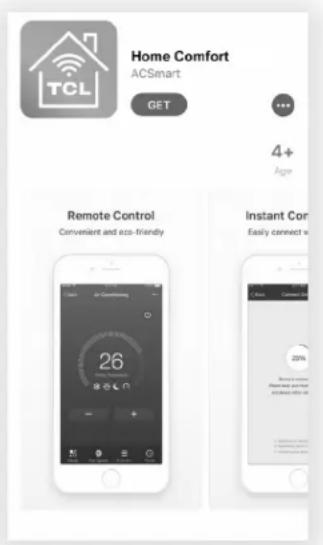

Étape 1: Téléchargement et installation de l'application TCL Home Comfort

1. À l'aide de la fonctionamera de votre téléphone intelligent, scannez le code QR ci-dessous pour être dirigé vers la dernière application de votre climatiseur de marque TCL à télécharger. Si votre téléphone n'est pas équipé d'un lecteur QR, vous pouvez en télécharger un et l'instructor depuis votre boutique App Store.

https://smartapp.tuya.com/tcl

Remarque : L'application TCL Home Comfort ne fonctionne que sur la fréquence Wi-Fi 2,4 GHz. Veuillez vous assurer que votre connexion sans fil diffuse en 2,4 GHz.

1. ÀpRES avoir navigué vers l'application TCL Home Comfort, Sélectionnez Download (telechargement), Install (installation) et Open (ouvrir).

Étape 2: Activation de l'application TCL Home Comfort

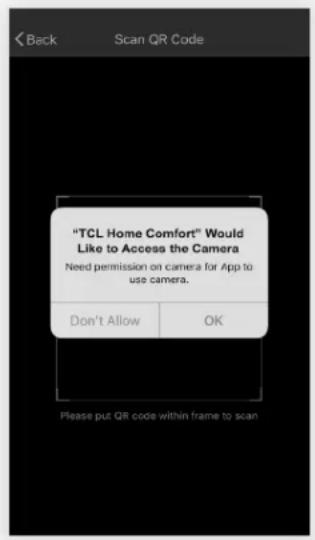

1. ÀpRES le téléchargement, un écran d'activation apparaître à la première ouverture. Scannez le code QR d'activation à l'aide de l'appareil photo de votre téléphone (tapez sur le bouton « Scan » pour numériser le code QR ci-dessous).

Remarque: Si vous numérisez le code QR, TCL Home Comfort doit obtenir l'autorisation d'acceder à laamera. Si l'autorisation n'est pas accordée, l'autre méthode d'entrée du code d'activation TCL est toujours disponible.

1. Vous pouvez également saisir le code d'activation TCL après avoir tape sur l'invite « Entrer le code d'activation » au bas de l'écran.

Étape 3: Enregistrement de votre compte

1. Une fois l'application téléchargee, vous devrez creer un compte. Cliquez sur le bouton « Enregistrer » pour commencer le processus d'enregistrement. Vous pouvez vous inscrite avec votre adresse courriel ou avec votre numero de téléphone portable.

Enregistrer avec une adresse courriel :

Inscrivez-vous avec un numero de téléphone portable : selectionnez « Enregistrer avec numero de téléphone mobile » en bas de l'écran. Un code de vérification vous sera envoyé par SMS pour compléter le processus d'enregistrement.

Étape 4:

Connexion à votre compte utiliser

1. ÀpRES avoir enregistré et créé un compte, tapez sur le bouton « Connexion ». Vous pourrez vous connecter avec votre compte courriel ou le numéro de téléphone portable avec lequel vous vous étes inscrit.
2. Pour vous connecter avec votre ??? numéro de téléphone chaque fois, il vous sera demandé de valider la connexion avec un code envoyé par SMS. Appuyez sur le bouton « Se connecter par SMS » pour acceder à l'écran de connexion. Entrez votre numéro de téléphone et appuyez sur « Get » pour obtenir un code de vérification. Une fois le code de vérification repeats, inscritez-le dans l'écran de connexion et appuyez sur « Connexion »

Mot de passer oublie?

Si vous avez oublie votre mot de passer, vous pouvez le recuperer en suivant ces instructions :

1. Appuyez sur le bouton « Mot de passage oublie » pour acceder à la page suivante.
2. Tapez le numero de téléphone ou l'adresse courriel que vous avez enregistré et appuyez le bouton « Suivant » pour continuer.
3. Vous receivez un code de vérification pour continuer. Saisissez le code reçu et créez un nouveau mot de passer. Appuyez sur le bouton « Confirmer » pour terminer.

Étape 5:

Ajout de votre climatiseur

Après avoir installé l'application TCL Home Comfort sur votre apparcell mobile, vous devrez ensuite ajouter votre climatiseur pour qu'il soit géré par votre application.

Suivez les instructions ci-dessous :

1. Appuyez sur « Ajouter un apparéil » et désisissez le type de produit auquel vous vous connectez.

Étape 6:

Connexion de votre climatiseur au réseau sans fil

II y a deux méthodes ou modes de configuration pour jumelier le climatiseur au réseau sans fil.

Rappel : l'application TCL Home Comfort ne fonctionne que sur le réseau 2,4 GHz.

Remarque : Lorsque vous démarrez votre climatiseur pour la première fois, la configuration par défaut sera le mode CF.

Mode CF - Lorsque vous configurer vos climatiseur en utilisant une connexion Wi-Fi en mode CF, votre apparéil connecté en mode Wi-Fi recherche automatiquement un réseau sans fil disponible et se connecte automatiquement lorsque les instructions de configuration sont suivies. Le climatiseur et l' apparéil mobile seront ensuite parfaitement synchronisés.

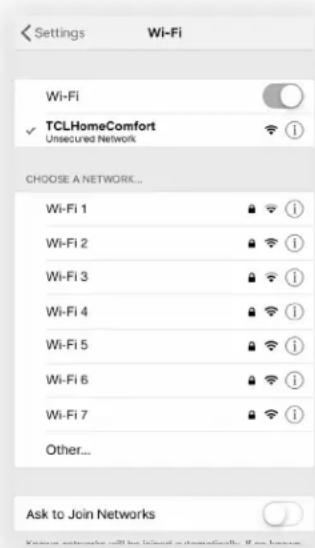

Mode AP - Vous suivez les instructions de configuration en mode CF et votre climatisationur ne se connecte pas à l'appareil mobile via le réseau sans fil? Vous pouvez connecter l'appareil mobile au climatiseur en utilisant l'adaptateur Wi-Fi du climatiseur ou la fonction « Device hotspot ». Le climatiseur s'affichera comme un réseau sans fil sous les connexions Wi-Fi des appareils mobiles comme « TCLHomeComfort -xxxxxxxx ». Vous pouvez ensuite connecter l'appareil mobile à partir du hotspot du climatiseur. La prochaine fois que le climatiseur s'éteint ou s'allume, celui-ci se connectera au même réseau sans fil auquel le téléphone est connecté.

Ajout du climatiseur au réseau sans fil à l'aide du « mode CF »

1. Au démarrage, le climatiseur et l'application passeront automatiquement au mode CF. Suivez les invites à l'écran, puis appuyez sur « Étape suivante » pour continuer.

Remarque: Si le climatiseur n'est pas en mode CF, appuyez 6 fois sur le bouton Écran (Display) de la télécommande. Àpès 8 à 10 secondes, vous entendrez deux bips et l'écran du climatiseur affichera CF.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter, entrez le mot de passer du routeur et appuyez sur « Suivant » pour continuer.

Remarque: Si vous avez de la dificulté à couver ou à rejoindre votre réseau sans fil, vous devrez peut-être donner l'autorisation à l'application TCL Home Comfort d'activer la fonction Localisation. Ce paramètre peut généralement être trouve en allant à Paramétres > Applications > TCL Home Comfort, puis selectionnez pour activer Localisation. Pour activer ce paramètre, l'emplacement exact et la méthode varient selon le système d'exploitation et la version du téléphone intelligent.

1. ÀpRES la connexion au réseau sans fil, le logiciel TCL Home Comfort essaiera automatiquement de se jumeler avec le climatiseur. L'écran DEL du climatiseur peut afficher « PP » ou « SA », indiquant qu'il recherche le signal réseau. La connexion du climatiseur au réseau peut prendre de 10 à 15 secondes.

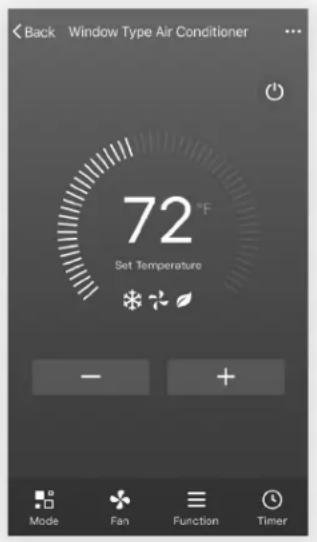

1. Une fois le jumelage du climatiseur avec le réseau réussi, la page s'affichera comme suit. Vous pouvez « renomer » l'appareil comme vous le souhaitez, le partager avec votre famille ou appuyer sur « Terminate » pour commencer à contrôler l'appareil.

Remarque: Si vous doivent à tout moment recommencer, appuyez 6 fois sur « Display » (affichage) sur la télécommande pour réinitialiser la configuration sans fil du climatiseur et revenir au mode CF. Appuyer encore 6 fois sur le bouton « Display » (affichage) après l' apparition du mode CF fait passer l'appareil en mode AP. Si vous passez du mode CF au mode AP, veuillez laisser à l'appareil 10 à 15 secondes pour effectuer cette transition.

Ajout du climatiseur au réseau sans fil à l'aide du « mode AP »

Si les connexions au réseau sans fil échouent en mode « CF», vous pouvez vous connecter en mode « AP » (en utilisant le climatiseur comme hotspot mobile).

1. Sur la page App indiquant le mode CF, cliquez sur « AP mode » dans le coin supérieur droit, comme c'est illustré ici.

1. « AP » doit apparaitre sur la page comme c'est illustré ici ci-dessous. Appuyez sur « Étape suivante » pour continuer.

1. Pour commuter le climatiseur sur le mode AP, appuyez 6 fois sur « Display » sur la télécommande en moins de 6 secondes pour que le climatiseur passé du « mode CF » au « mode AP ». Laissez de 10 à 15 secondes à l'appareil pour effectuer la transition et AP clignotera sur l'écran d'affichage du climatiseur une fois l'opération terminée.

2. Sélectionnez le réseau Wi-Fi auquel vous essayez de vous connecter, tapez le mot de passer et appuyez sur « Suivant » pour continuer.

1. Sur votre apparéil mobile, ouvrez Paramètres pour acceder aux connexions Wi-Fi.
2. Le nom « TCLHomeComfort-xxxxxx » devrait apparaitre parmi les choix de connexion réseau disponibles. Connectez-vous au réseau TCLHomeComfort-xxxxxx.

1. Àpres vous être connecté au réseau « TCLHomeComfort -xxxxxxxx » à l'aide de l'adaptateur Wi-Fi du climatiseur, revenez à l'application Home Comfort pour reprendre la configuration.

Remarque : Vous devrez sans doute revenir manuellement à l'application TCL Home Comfort.

1. Le climatiseur commencerera automatiquement l'installation ou la synchronisation sur l'appareil mobile.

1. L'écran DEL du climatiseur peut afficher « PP » ou « SA », indiquant qu'il recherche le signal réseau. La connexion du climatiseur au réseau peut demander entre 10 et 15 secondes.
2. Une fois la connexion établie, l'application TCL Home Comfort de votre apparéil mobile affichera l' apparéil comme étant connecté et coché, comme c'est illustré ici. Si la connexion Configuration échoue, l'application affichera un averissement. Pour relancer la connexion, appuyez sur « Réessayer » ou sur « Obtenir de l'aide »

1. Une fois connecté, vous étés préts à commencer à contrôler votre climatiseur à partir de votre apparéil mobile. Une fois que votre apparéil s'allume et s'estint après avoir utilisé l'adaptateur Wi-Fi du climatiseur pour se connecter, ce dernier s'appariera automatiquement au réseau auquel votre téléphone est connecté.

Remarque: Si, à tout moment, vous doivent accorderer, appuyez 6 fois sur « Affichage » de la télécommande pour réinitialiser la configuration sans fil du climatiseur et revenir au mode CF. ÀpRES l' apparition du mode CF, appuyER une sequence supplémentaire de 6 fois sur le bouton « Affichage » fait passer l'appareil en mode AP. Pour passer du mode CF au mode AP, veuillez laisser à l'appareil de 10 à 15 secondes pour effectuer la transition.

Étape 7:

Contrôle de votre climatiseur

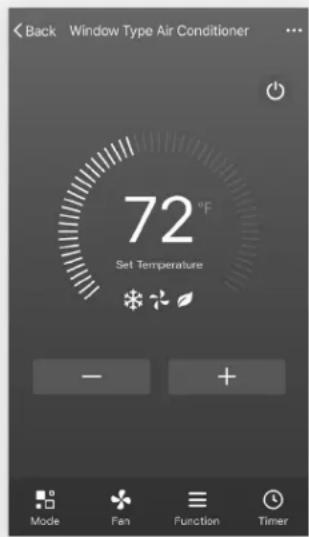

1. Appuyez sur le nom du climatiseur pour acceder au panneau de contrôle de l'application. Cliquez sur le bouton ON/OFF pour regler les paramétres.

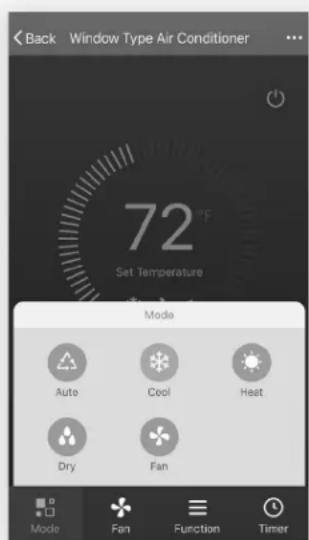

1. Vous pouvez régler les paramètres du mode de fonctionnement que vous souhaitez utiliser : Refroidissement, Chauffage, Sec, Ventilateur, Auto. Cliquez sur le bouton « Mode » et désissez le réglage que vous souhaitez changer. Remarque : Certains apparéils ont également une fonction de chauffage. Le mode Chaleur de l'application ne fonctionnera pas et ne modifies pas les réglages des climatiseurs qui refroidissent uniquement.

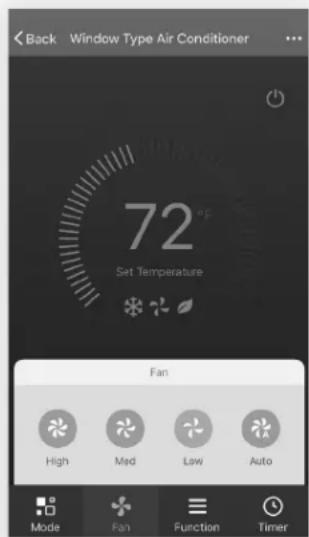

1. Pour le mode Ventilateur, cliquez sur le bouton « Ventilateur » et choisissez la vitesse désirée : basse, moyenne, élevé ou automatique (Low, Med, High, High, Auto).

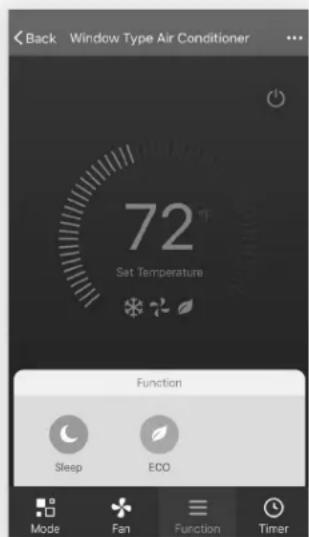

1. D'autres commandes de l'appareil peuvent etre modifiées en selectionnant le bouton « Fonction » qui accede aux modes Veille ou Eco. En mode Veille, la vitesse du ventilateur est reglee sur faible uniquement.

1. Pour régler la fonction Minuterie : appuyez sur le bouton « Timer ». L'application accede au réglage de la minuterie qui affichera les heures qui ont été précédemment programmées. Vous pouvez modifier la minuterie ou en creer une nouvelle en appuyant sur le bouton « Ajouter minuterie »

1. Appuyez sur le bouton « ON » ou « OFF » pour activer ou désactiver la minuterie. Vous pouvez régler les options heures, minute, mode de fonctionnement, vitesse du ventilateur et température de fonctionnement. Vous pouvez également régler une minuterie hebdomadaire. Une fois le réglage de minuterie terminé, appuyez sur le bouton (add icon) pour annuler ou confirmer.

Remarques :

Mode Sec - la température est préréglée et ne peut pas être haussée ni abaissee.

Mode Chauffage - ne s'applique pas à tous les apparciels. Si votre climatiseur n'est pas pourvu de la fonction chauffage, le mode Chauffage sur l'application n'aura aucun effet sur celui-ci.

Si vous appeareil est doté d'une fonction de chauffage, vous pourrez régler la température à la hausse ou à la baisse.

Mode Ventilateur - la température est préréglée et ne peut pas être haussée ni réduite.

Mode Auto - la température est préreglee et ne peut pas être haussée ni abaissee.

Mode Refroidissement - les réglages peuvent être ajustés à la température désirée.

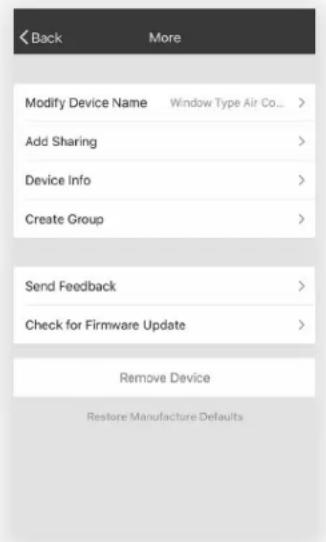

1. Options supplémentaires - dans le coin supérieur droit, vous pouvez afficher ou modifier les options suivantes : modifier le nom de l'appareil, le partage de l'appareil, les informations sur l'appareil, le retroaction, vérifier les mises à jour, supprimer l'appareil ou restaurer les valeurs par défaut.

1. Gérez les informations de votre profil qui inclut :

a. les données du compte;
b. la lecture du code QR : ouvre un lecteur QR dans l'application;

c. le partage de l'appareil : affiche les informations sur le partage de données de l'appareil;
d. le Centre de messages : affiche tous les messages que le système a envoyés à l'utilisateur;

e. la retroaction : l'endroit où les utilisateurs pouvaient soumettre leurs commentaires en ligne;

f.À propos:affiche les informations de la version actuelle de l'application.

Remarque: Le premier apparéil mobile enregistré est le contrôle principal; les autres apparéils ne peuvent être partages que par l' apparéil principal. Les comptes partages doivent être établis pour le même pays.

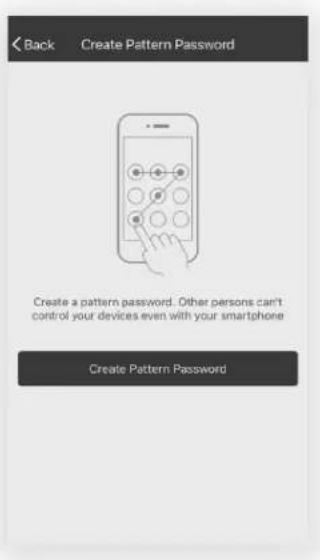

1. Tapez sur « Déverrouiller le motif » (Pattern unlock) dans la section Profil où vous avez défini votre nom. Vous pouvez ensuite configurer votre dessin de déverrouillage de l'application. Àpres l'avoir activé, vous devez dessiner le motif pour déverrouiller l'application.

Conseils de dépannage

Avez-vous de la difficulté à terminer l'installation? Ne vous inquiètez pas, il y a généralement une solution facile.

PROBLÈME CAUSES POSSIBLES SOLUTIONS
L'application TCLHome Comfort perd la connexion avec le climatiseur pendant la configuration	Le routeur sans fil est peut-être trop loin du climatiseur	• Relocaliser le routeur sans fil plus pris du climatiseur
	Erreur réseau	• Redémarrez le routeur sans fil, le climatiseur et l'appareil mobile avec l'application TCL Home Comfort installée.
L'application TCL Home Comfort ne peut trouver le climatiseur	Erreur réseau	• Redémarrez le routeur sans fil, le climatiseur et l'appareil mobile avec l'application TCL Home Comfort installée.
	L'application et le climatiseur ne sont pas sur la même fréquence 2,4 GHz	• Confirmez la connexion de votre appareil à la fréquence 2,4 GHz.
	Le routeur bloque l'application TCL Home Comfort	• Vérifiez si l'application est bloquée par le coupe-feu du routeur.
Échec de la connexion en mode CF	Connectivité inconnue ou erreur réseau	• Suivez les instructions pour ajouter le climatiseur au réseau sans fil à l'aide du mode AP.
Incapacité de couver ou de se connecter au Réseau sans fil	L'application peut avoir besoin d'une autorisation de localisation	• Donnez à TCL Home Comfort l'autorisation de localisation dans les réglages du téléphone.

Need more help? / ¿Necesitas másridge? / Besoin d'aide ?

Copyright © 2019 par TCL Touls droits réservés.

TCL et le logo TCL sont la propriété de TCL

Corporation et avec l'autorisation de TTE Technology, Inc.

No de pièce: XXXXX
