AL2637 - Module électronique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique industriel
Marque	IFM
Modèle	AL2637
Nombre de ports	8 (4 par groupe de ports)
Type de sorties	Numériques (2 par port)
Communication	IO-Link (CEI 61131-9)
Tension d'alimentation US	18 V DC min, seuil < 16 V
Tension d'alimentation UA1/UA2	18 V DC min, seuil < 16 V
Courant total maximal	16 A
Courant maximal par groupe de ports	8 A
Courant maximal par paire de ports	4 A
Protection contre les surcharges	Limitation de courant avec désactivation
Indice de protection	IP 67
Raccordement	Connecteurs M12 (codage A et L)
Longueur de câble max (sans IO-Link)	30 m
Longueur de câble max (avec IO-Link)	20 m (côté maître)
Séparation galvanique	Entre UA1, UA2 et US
Affichage LED	INT, 1, 2, US, UA1, UA2, IO-Link, O1/O2
Paramétrage	Via IO-Link (logiciel, API, IIoT)
Cybersécurité	Conforme CEI 62443-1-1, utilisation derrière pare-feu
Maintenance	Sans maintenance
Nettoyage	Chiffon sec
Réparabilité	Non réparable par l'utilisateur (contacter IFM)
Stockage	Emballage d'origine, conditions ambiantes

FOIRE AUX QUESTIONS - AL2637 IFM

Comment raccorder l'appareil ?

Mettre l'installation hors tension. Raccorder les connecteurs M12 selon le schéma fourni dans la notice. Utiliser des connecteurs avec contacts dorés. Respecter les couples de serrage (0,8 Nm pour prises femelles, 1,0 Nm pour connecteurs mâles). Pour l'alimentation, utiliser le connecteur codage L (X31). Pour la communication IO-Link, utiliser le connecteur codage A (X1). Les sorties sont sur les ports X1.0 à X1.7 avec connecteurs femelles M12 codage A.

Que faire en cas de perte de communication IO-Link ?

Le paramètre Output state COM lost / PD invalid (index 15000) permet de définir le comportement des sorties : OFF, ON ou KEEP LAST (conserver la dernière valeur valide). Par défaut, les sorties sont désactivées (OFF). Vous pouvez modifier ce paramètre via IO-Link.

Comment paramétrer le module AL2637 ?

Le paramétrage s'effectue via l'interface IO-Link. Vous pouvez utiliser un logiciel comme ifm moneo|configure, un API ou une application IIoT. Téléchargez l'IODD sur documentation.ifm.com. Raccordez un maître IO-Link, réglez le port en mode IO-Link, puis modifiez les paramètres. L'appareil reste fonctionnel pendant le paramétrage.

Que signifient les LED sur l'appareil ?

LED INT rouge : erreur interne. LED 1 rouge : court-circuit ou sous-tension sur groupe de ports 1. LED 2 rouge : court-circuit ou sous-tension sur groupe de ports 2. LED US verte : tension d'alimentation ≥18 V. LED UA1/UA2 vertes : tension ≥18 V. LED IO-Link verte : communication active. LED O1/O2 jaunes : état des sorties (allumée = High, éteinte = Low, clignotante = court-circuit).

Quelle est la tension d'alimentation requise ?

L'appareil nécessite deux tensions : US (alimentation IO-Link) et UA1/UA2 (alimentation des sorties). Les tensions doivent être ≥18 V DC pour un fonctionnement normal. En dessous de 16 V, les sorties sont désactivées. Alimentation selon TBTS/TBTP. Courant total max 16 A.

Comment nettoyer l'appareil ?

L'appareil est sans maintenance. Pour le nettoyer, utilisez un chiffon sec. Ne pas ouvrir l'appareil.

Que faire en cas de court-circuit ?

En cas de court-circuit, la LED correspondante (LED 1 ou 2) s'allume en rouge et les LED de sortie (O1/O2) clignotent. L'appareil désactive les ports surchargés. Vérifiez le câblage et la charge. Si le problème persiste, contactez ifm.

Comment stocker l'appareil ?

Stockez l'appareil dans son emballage d'origine. Si restockage, utilisez l'emballage d'origine ou protégez les connecteurs avec des capuchons. Respectez les conditions ambiantes autorisées (voir données techniques).

Quels câbles utiliser pour le raccordement ?

Utilisez des câbles certifiés UL (catégorie CYJV ou PVVA) avec température minimale 90°C. Pour les connecteurs, utilisez des contacts dorés. Longueur de câble max : 30 m sans IO-Link, 20 m avec IO-Link côté maître. Respectez le rayon de courbure minimal.

L'appareil est-il réparable par l'utilisateur ?

Non. L'appareil ne doit pas être ouvert. Aucune opération de maintenance n'est possible par l'utilisateur. En cas de dysfonctionnement, contactez le fabricant (ifm). L'appareil ne peut être réparé que par le fabricant.

MODE D'EMPLOI AL2637 IFM

Notice d'utilisation

Module de sortie IO-Link (IP 67)

AL2637

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés.... 3

2 Consignes de sécurité 4

2.1 Cybersécurité.... 4
2.2 Symbole de sécurité sur l'appareil 4

3 Transport, manutention et stockage 5
4 Usage prévu.... 6
5 Fonction 7

5.1 IO-Link 7
5.2 Comportement en cas de coupure de la communication IO-Link 7
5.3 Commutateur de diagnostic, sous-tension 8
5.4 Sortie numérique, feedback.... 8

6 Montage.... 9

7 Raccordement électrique.... 10

7.1 Raccorder l'appareil 10
7.1.1 Monter les connecteurs.... 11
7.1.1.1 Longueur de câble maximale 11
7.2 Sorties 11
7.3 Alimentation en tension 11

7.3.1 Tension d'alimentation US 11
7.3.2 Tensions d'alimentation UA1 et UA2 11
7.3.3 Comportement en cas de sous-tension 12
7.3.4 Seuils, protection contre la surcharge en courant.... 12

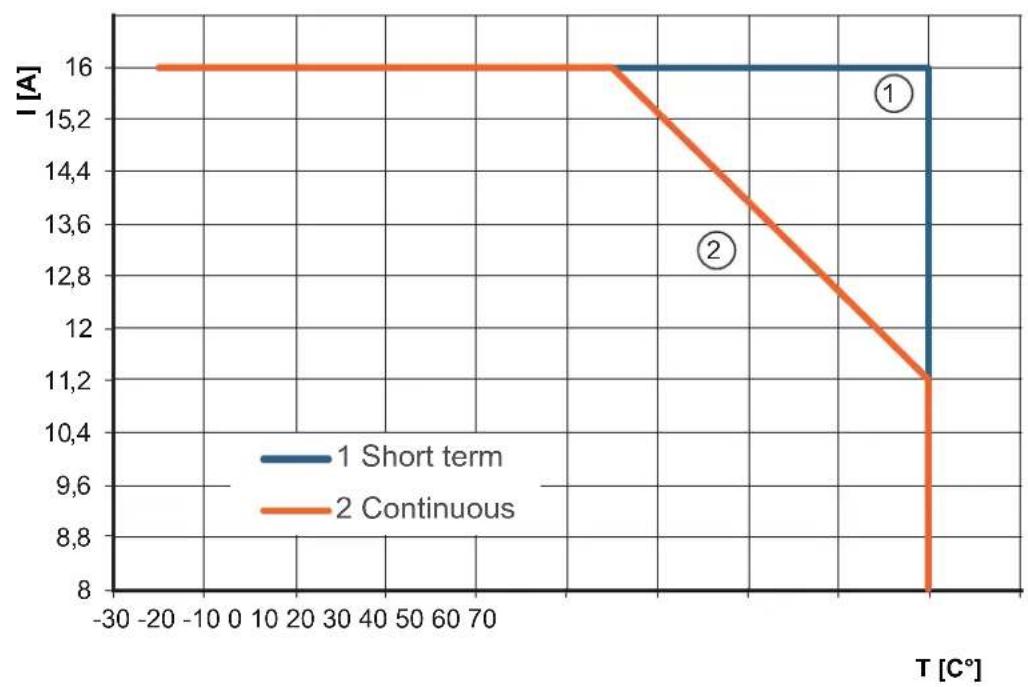

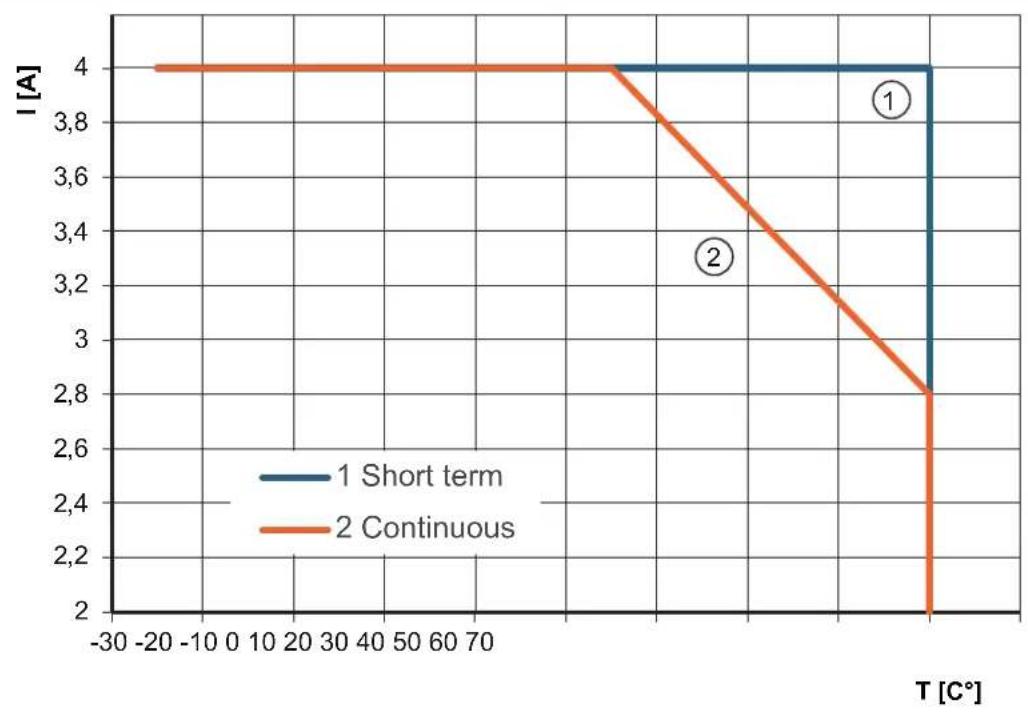

7.3.5 Déclassement 13

7.4 Séparation galvanique de l'alimentation en tension 14

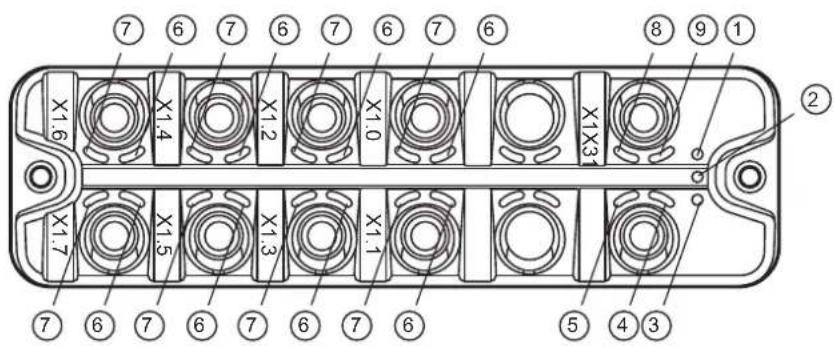

8 Eléments de service et d'indication 15
8.1 LED 15
9 Paramétrage 16
10 Maintenance, réparation et élimination 17

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

Référence croisée sans lien
Référence croisée avec lien

Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( ➞ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

2.2 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

Pour une utilisation sûre de l'appareil, respecter la notice d'utilisation.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareilDonnées techniques).

4 Usage prévu

L'appareil dispose de 8 ports qui peuvent être utilisés comme suit :

- Sortie numérique

L'appareil ne doit pas être utilisé dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

5 Fonction

Après la mise sous tension, l'appareil se trouve en mode RUN (mode de fonctionnement normal).

5.1 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

5.2 Comportement en cas de coupure de la communication IO-Link

Le paramètre Output state COM lost / PD invalid (index 15000) permet de déterminer le comportement des sorties en cas de coupure de la communication IO-Link. Pour chaque sortie, il est possible de déterminer individuellement si elle doit :

• 0 : OFF être désactivée
• 1 : ON être activée
- 2 : KEEP LAST ou conserver la dernière valeur valide de PDOut.

Subindex access: true

Paramètre Index Sous-index Valeur Etapes Réglage usine
Output COM lost / PD Invalid X1.0 - 1 15000 1 0	OFF,	1 ON,2 KEEP LAST	1	0
Output COM lost / PD Invalid X1.0 - 2 2
Output COM lost / PD Invalid X1.1 - 1 3
Output COM lost / PD Invalid X1.1 - 2 4
Output COM lost / PD Invalid X1.2 - 1 5
Output COM lost / PD Invalid X1.2 - 2 6
Output COM lost / PD Invalid X1.3 - 1 7
Output COM lost / PD Invalid X1.3 - 2 8
Output COM lost / PD Invalid X1.4 - 1 9
Output COM lost / PD Invalid X1.4 - 2 10
Output COM lost / PD Invalid X1.5 - 1 11
Output COM lost / PD Invalid X1.5 - 2 12
Output COM lost / PD Invalid X1.6 - 1 13
Output COM lost / PD Invalid X1.6 - 2 14
Output COM lost / PD Invalid X1.7 - 1 15
Output COM lost / PD Invalid X1.7 - 2 16

5.3 Commutateur de diagnostic, sous-tension

Le paramètre Diagnostic switch (index 15120) permet d'afficher une sous-tension sur UA1 et UA2.

Paramètre Index Sous-index Valeur Etapes Réglage usine
Diagnostics switch(Power supply under-run signaling switch)	15120 1	1 Enable	0 Disable	1	1

5.4 Sortie numérique, feedback

Le paramètre Feedback (index 15121) permet d'afficher l'état des sorties numériques de PIN 2 et PIN 4.

Paramètre Index Sous-index Valeur Etapes Réglage usine
Feedback X1.7-1 (pin 4) 15121 1 0 OFF,		1 ON	1	0
Feedback X1.6-1 (pin 4) 2
Feedback X1.5-1 (pin 4) 3
Feedback X1.4-1 (pin 4) 4
Feedback X1.3-1 (pin 4) 5
Feedback X1.2-1 (pin 4) 6
Feedback X1.1-1 (pin 4) 7
Feedback X1.0-1 (pin 4) 8
Feedback X1.7-2 (pin 2) 9
Feedback X1.6-2 (pin 2) 10
Feedback X1.5-2 (pin 2) 11
Feedback X1.4-2 (pin 2) 12
Feedback X1.3-2 (pin 2) 13
Feedback X1.2-2 (pin 2) 14
Feedback X1.1-2 (pin 2) 15
Feedback X1.0-2 (pin 2) 16

6 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

▶ Fixer le module sur la surface de montage avec des vis de montage et des rondelles M5. Couple de serrage 1,8 Nm.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Ne pas raccorder de tension externe aux sorties.

Protéger l'alimentation électrique UA1 et UA2 en fonction de la charge maximale et de la température ambiante (maximum 8 A par groupe de ports).
Les caractéristiques du disjoncteur doivent correspondre à l'application.

Dans le champ d'application UL :

Utiliser le câblage de l'appareil uniquement en intérieur.
Pour le raccordement de l'appareil, utiliser uniquement des câbles certifiés UL de la catégorie CYJV ou PVVA avec une température minimale de 90° C.

7.1 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Connecteur M12, codage A, IO-Link (X1)

1 : L+ (US)
2 : non utilisé
3 : L- (US)
4 : IO-Link

Connecteur M12, codage L, alimentation en tension U_AUX (X31)

1 : L+ (UA1 - groupe de ports1)
2 : L- (UA2)
3 : L- (UA1)
4 : L+ (UA2 - groupe de ports2)
5:FE

Connecteur femelle M12, codage A, ports X1.0 à X1.3 (groupe de ports 1)

1 : non utilisé
2:DO2
3 : L- (UA1)
4:DO1
5:FE

Connecteur femelle M12, codage A, ports X1.4 à X1.7 (groupe de ports 2)

1 : non utilisé
2:DO2
3 : L- (UA2)
4:DO1
5:FE

Le port IO-Link doit être raccordé selon la spécification IO-Link.

7.1.1 Monter les connecteurs

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le file-tage.
▶ Respecter le codage des connecteurs lors du montage.

Si connecteur dans l'appareil :

▶ Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du câble. Couple de serrage maximal autorisé : 0,8 Nm

Si les prises sont dans l'appareil :

▶ Visser le connecteur mâle à 1,0 ± 0,1 Nm.
▶ Fermer des connexions non utilisées avec des bouchons. Couple de serrage : 0,6 à 0,8 Nm
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).

7.1.1.1 Longueur de câble maximale

• Sans communication IO-Link : chaque côté 30 m
• Avec la communication IO-Link : du côté du maître 20 m

7.2 Sorties

L'appareil dispose en tout de 8 ports avec 4 ports dans le groupe de ports 1 (X1.0 à X1.3) et 4 ports dans le groupe de ports 2 (X1.4 à X1.7).

Chaque port dispose de 2 sorties numériques.

7.3 Alimentation en tension

7.3.1 Tension d'alimentation US

La tension d'alimentation US alimente l'interface IO-Link.

En coupant US, l'alimentation en tension pour la communication IO-Link est interrompue et coupe les sorties des ports indépendamment de l'alimentation en tension de UA1 et UA2.

7.3.2 Tensions d'alimentation UA1 et UA2

La tension UA1 alimente les sorties du groupe de ports 1 (X1.0 à X1.3) et UA2 les sorties du groupe de ports 2 (X1.4 à X1.7).

▶ UA1 et UA2 sont séparés galvaniquement
Les groupes de ports n'ont pas d'alimentation en tension sur PIN 1 (X1.0...X1.7)

7.3.3 Comportement en cas de sous-tension

En cas d'une baisse de la tension d'alimentation des sorties (UA) en-dessous de 16 V, toutes les sorties sont désactivées.

7.3.4 Seuils, protection contre la surcharge en courant

	AL2637
Courant total 16 A
Courant total max. par groupe de ports (groupe de ports 1 / groupe de ports 2)	8 A
Courant max. par port - paire 4 A

Le courant total est limité à 16 A. Chaque paire de ports (X1.0+X1.1), (X1.2+X1.3), (X1.4+X1.5) et (X1.6+X1.7) a une limitation de courant de 4 A. Si le courant d'une paire de ports est trop élevé, l'appareil désactive les ports surchargés jusqu'à ce que le courant se situe à nouveau dans la plage admissible.

7.3.5 Déclassement

Respecter le déclassement du courant de sortie en fonction de la température ambiante de la manière suivante :

Fig. 1: Courant max. par paire de ports

7.4 Séparation galvanique de l'alimentation en tension

Les alimentations en tension des ports (UA1 et UA2) sont séparées galvaniquement les unes des autres, ainsi que de l'alimentation électrique du maître IO-Link (US).

Une connexion électrique entre US et UA1 ou UA2 supprime la séparation galvanique. Cela peut mener à des dysfonctionnements accrus de la communication IO-Link.

8 Eléments de service et d'indication

1 : LED INT Erreur interne
2 : LED 1 Erreur groupe de ports 1
3 : LED 2 Erreur groupe de ports 2
4 : LED UA1 Tension d'alimentation du groupe de ports 1
5 : LED UA2 Tension d'alimentation du groupe de ports 2
6 : LED O2 Etat sortie O2
7 : LED O1 Etat sortie O1
8: LED Communication IO-Link
9 : LED US Tension d'alimentation

8.1 LED

LED Couleur Fonction de sortie Etat Désignation
INT Rouge Allumée Erreur interne
			Eteinte	Aucune erreur interneL'appareil est en mode de fonctionnement
1	Rouge Allumée Court-circuit dans le groupe de ports 1 ou sous-tension UA1
					Eteinte	Pas d'erreur dans le groupe de ports 1L'appareil est en mode de fonctionnement
2	Rouge Allumée Court-circuit dans le groupe de ports 2 ou sous-tension UA2
					Eteinte	Pas d'erreur dans le groupe de ports 2L'appareil est en mode de fonctionnement
US	Verte		Allumée	Tension d'alimentation ≥ 18 V
			Eteinte	Tension d'alimentation < 16 V
UA1, UA2	Verte		Allumée	Tension d'alimentation ≥ 18 V
			Eteinte	Tension d'alimentation < 16 V
	Verte		Allumée Communication IO-Link active
			Eteinte	Communication IO-Link non active
O1, O2	Jaune	Sortie numérique	Allumée	Signal de sortie High
			Eteinte	Signal de sortie Low
			Clignotante	Court-circuit

9 Paramétrage

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

L'appareil peut par exemple être paramétré de la manière suivante via l'interface IO-Link :

• Paramétrage via un logiciel de paramétrage approprié, par ex. ifm moneo|configure
• Paramétrage via un API
• Paramétrage via une application IIoT

Conditions pour le paramétrage via l'interface IO-Link :

√ L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
√ La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com

√ Un maître IO-Link

Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.

Raccorder l'appareil à un port libre approprié du maître IO-Link.

Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.

▷ L'appareil passe en mode IO-Link.

▶ Modifier le paramétrage dans le logiciel.

▶ Ecrire les réglages de paramètre sur l'appareil.

Aide à l'intégration du système et au paramétrage via IO-Link :

→ Manuel du logiciel de paramétrage (par ex. moneo)
Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.

10 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
