MODE D'EMPLOI AL5021 IFM

Notice d'utilisation

Module d'entrée/sortie IO-Link

AL5021

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

4 Fonction 6

4.1 IO-Link 6

4.1.1 Informations générales 6

4.1.2 IO Device Description (IODD) 6

4.1.3 Comportement en cas de coupure de la communication IO-Link 6

4.2 Visualisation 6

4.3 Entrées/sorties 6

4.4 Alimentation en tension.... 6

4.4.1 Tension d'alimentation US 6

4.4.2 Comportement en cas de sous-tension.... 7

4.4.3 Seuils, protection contre la surcharge en courant 7

4.5 Filtres d'entrée numériques.... 7

4.5.1 Anti-rebond du signal TOR 7

4.5.2 Temporisation du signal TOR 8

4.5.3 Inversion 9

4.5.4 Combinaison de différents filtres d'entrées 9

5 Montage 10

5.1 Câblage de tableaux de commande 10

6 Raccordement électrique 11

6.2 Technologie d'entrées.... 11

6.3 Raccordement des broches 11

7 Eléments de service et d'indication 13

8 Maintenance, réparation et élimination 14

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil dispose de 16 ports configurables, dont chacun peut être utilisé comme entrée TOR ou comme sortie TOR.

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www.ifm.com).

4 Fonction

4.1 IO-Link

4.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Cette interaction nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement.

Plus de détails sur IO-Link et toutes les informations concernant le matériel et le logiciel IO-Link sont disponibles sur :

www.io-link.ifm

4.1.2 IO Device Description (IODD)

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur documentation.ifm.com

4.1.3 Comportement en cas de coupure de la communication IO-Link

Le paramètre "Output state COM lost / PD invalid" (index 15000) permet de déterminer le comportement des sorties en cas de coupure de la communication IO-Link. Pour chaque sortie, il est possible de déterminer individuellement si elle doit :

• être mise sous tension (HIGH)
• être mise hors tension (LOW)
  • garder l'état précédent (Keep last)

4.2 Visualisation

L'appareil signalise

• le fonctionnement correct (LED verte US allumée, LED ERROR éteinte)
• un court-circuit (LED rouge ERROR allumée)
• une erreur interne (LED ERROR rouge allumée)

4.3 Entrées/sorties

L'appareil dispose de 16 ports (X1.0...X1.15). Chaque port a une entrée/sortie TOR.

4.4 Alimentation en tension

4.4.1 Tension d'alimentation US

La tension d'alimentation US alimente l'appareil et IO-Link.

US alimente également les sorties et les capteurs. Le courant / des coupures en cas de surtension sont surveillés en commun. La désactivation d'US coupe également l'alimentation en tension des sorties et des capteurs et interrompt la communication IO-Link. L'appareil ne possède pas de port supplémentaire pour l'alimentation des sorties et des capteurs.

4.4.2 Comportement en cas de sous-tension

En cas d'une baisse de la tension d'alimentation des sorties (US) en-dessous de 16 V, toutes les sorties sont désactivées.

4.4.3 Seuils, protection contre la surcharge en courant

	AL5021
Courant total 50...1050 mA
Alimentation capteur (broche1) max. 1 A

Le courant total est limité à 1050 mA. Si le courant est trop élevé, l'appareil coupe toutes les sorties jusqu'à ce que le courant soit à nouveau dans la plage autorisée.

4.5 Filtres d'entrée numériques

Les signaux d'entrée peuvent être modifiés par des filtres différents avant d'être transmis via IO-Link. Les filtres suivants sont disponibles, ils sont appliqués sur le signal d'entrée dans l'ordre suivant :

1. Anti-rebond du signal TOR
2. Temporisation du signal TOR
3. Inversion

Chaque filtre peut être configuré séparément via IO-Link. Pour plus d'informations voir l'IODD sur documentation.ifm.com.

L'appareil détecte des signaux qui durent au moins 2 ms. Des signaux plus courts ne sont pas détectés.

Des signaux périodiques ne sont détectés de manière fiable que si la période du signal est au moins deux fois plus longue que le temps de cycle.

4.5.1 Anti-rebond du signal TOR

Le filtre d'entrée anti-rebond supprime des signaux parasites causés par des détecteurs mécaniques. Le filtre transmet les signaux d'entrées temporisés (temporisation anti-rebond). Le filtre ignore tous les signaux qui sont plus courts que la temporisation anti-rebond réglée.

Diagramme temporel filtre anti-rebond :

111

Entrée TOR

Sortie du filtre anti-rebond

Données process IO-Link

2

t

1 : temps d'anti-rebond
2 : temps de cycle

4.5.2 Temporisation du signal TOR

Ce filtre prolonge des impulsions d'entrée courtes. Le filtre est configuré via les paramètres suivants :

• Temps de maintien : Durée d'impulsion à laquelle les impulsions courtes doivent être prolongées. Des impulsions qui sont plus longues que le temps de maintien ne sont pas prolongées
• Etat de maintien : niveau d'entrée qui doit être prolongé (HIGH ou LOW)

Diagramme temporel filtre de maintien avec état de maintien HIGH :

111

Entrée du filtre de maintien

Sortie du filtre de maintien

Données process IO-Link

2

t

1 : temps de maintien
2 : temps de cycle

Diagramme temporel filtre de maintien avec état de maintien LOW :

111

Entrée du filtre de maintien

Sortie du filtre de maintien

Données process IO-Link

2

t

1 : temps de maintien
2 : temps de cycle

Des signaux d'entrées qui sont plus courts que le temps de cycle ne sont pas transmis de manière fiable. Afin d'assurer une transmission de signal correcte via IO-Link, le filtre de maintien doit être utilisé.

4.5.3 Inversion

Ce filtre inverse les signaux d'entrées présents.

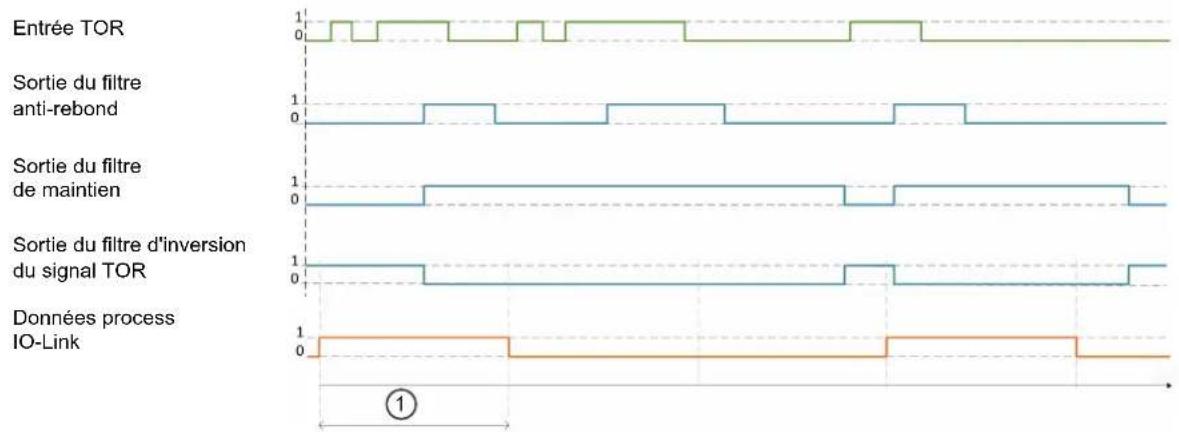

4.5.4 Combinaison de différents filtres d'entrées

Les différents filtres d'entrées peuvent être combinés.

Dans l'exemple suivant, tous les filtres sont utilisés :

1 : temps de cycle

5 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

▶ Fixer le module sur la surface de montage avec des vis de montage et des rondelles M4. Couple de serrage 1,2 Nm.

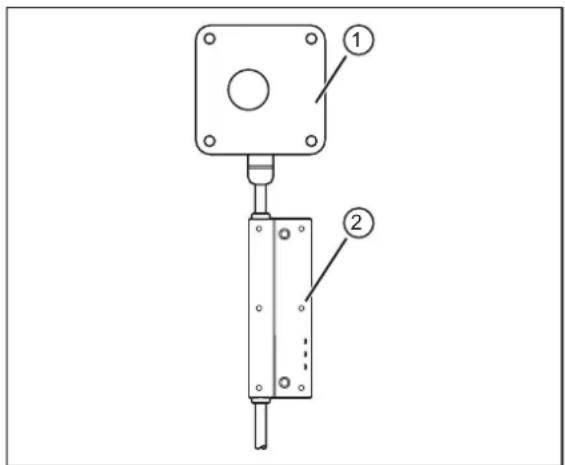

5.1 Câblage de tableaux de commande

L'appareil s'adapte directement à de nombreux boîtiers de touches disponibles sur le marché. Il est possible d'y raccorder des périphériques.

Pour les boîtiers de touches plus compacts, l'appareil est à installer à l'extérieur du boîtier de touches. Grâce à sa protection IP élevée, l'appareil peut également être monté dans le chemin de câbles.

1 : boîtier de touches compact
2 : AL5021

Fig. 1: Exemple de montage

Dans les tableaux électriques, l'appareil peut être câblé de manière ouverte. La protection du câblage est assurée par le boîtier du tableau de commande.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.

Prendre en compte le couple de serrage max. des câbles de raccordement.

Longueur de câble maximale pour la communication IO-Link : 20 m

Ne pas raccorder de tension externe aux sorties.

Longueur de câble maximale pour les entrées/sorties : 3 m

Le câble des entrées/sorties n'est pas protégé. Après le branchement au maître IO-Link, 24 V CC y sont appliqués.

Le port IO-Link doit être raccordé selon la spécification IO-Link. Le courant consommé par les appareils dépend de la charge de courant des alimentations capteurs.

6.2 Technologie d'entrées

L'appareil dispose des entrées TOR de type 3. Les appareils raccordés doivent être conçus pour ces entrées.

6.3 Raccordement des broches

Connecteur M12 IO-Link (X1) :

1 : L+ (US)

3 : L- (US)

4 : IO-Link

Câble de raccordement 18 pôles - entrées/sorties :

Fil Couleur Description
1 blanc entrée/sortie X1.0
2 noir/blanc entrée/sortie X1.1
3 orange entrée/sortie X1.2
4 noir/rouge entrée/sortie X1.3
5 jaune entrée/sortie X1.4
6 blanc/violet entrée/sortie X1.5
7 vert entrée/sortie X1.6
8 noir/bleu entrée/sortie X1.7
9 rouge entrée/sortie X1.8
10 blanc/jaune entrée/sortie X1.9
11 noir entrée/sortie X1.10
12 blanc/vert entrée/sortie X1.11
13 gris entrée/sortie X1.12
14 blanc/bleu entrée/sortie X1.13
15 violet entrée/sortie X1.14
16 blanc/rouge entrée/sortie X1.15
17 bleu L- (US)
18 brun L+ (US)

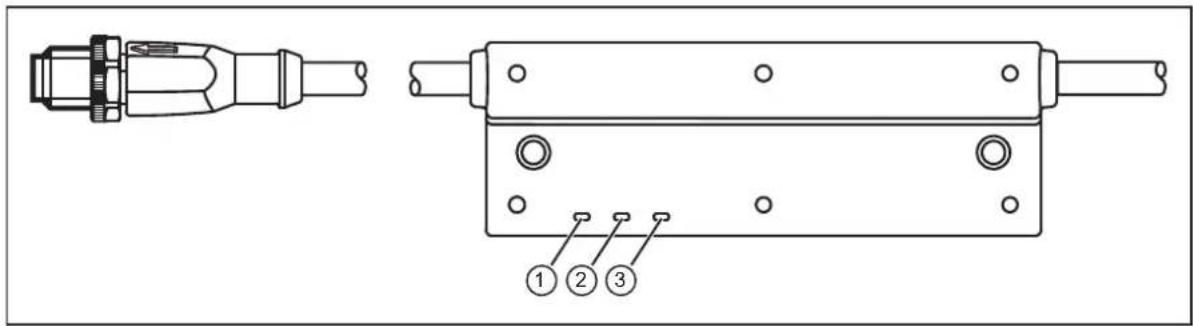

7 Eléments de service et d'indication

LED Couleur État	Description
US verte allumée	tension d'alimentation	< 18 V
		éteinte tension d'alimentation < 16 V
	verte allumée communication IO-Link active
				éteinte communication IO-Link non active
ERROR rouge allumée défaut interne/court-circuit
			éteinte aucun défaut
			Appareil en mode de fonctionnement

8 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
