MODE D'EMPLOI AC2634 IFM

Modules de terrain DP

Δ5interface

AC2625/ AC2630 / AC2631 / AC2634

AC2636 / AC2637 / AC2638

FR

1 Fonctionnement et caractéristiques

Les appareils sont conçus pour l'emploi en tant que modules de terrain en automatisation.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

2 Symboles utilisés

▶ Action à faire

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

3 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

Tout le dessous du module doit être en contact avec la surface de montage.

▶ Fixer le module sur la surface de montage avec 2 vis de montage et des rondelles M3.

4 Raccordement électrique

L'appareil doit être monté par un électricien habilité.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

Couples de serrage recommandés :

▶ Raccordement bus de terrain M12 : 0,6 Nm.
Prises M12 : 0,6 Nm
▶ Raccords M8 : 0,4 Nm

4.1 Raccordement des broches

Raccordement des broches des modules → voir données imprimées sur l'appareil.

5 Eléments de service et d'indication

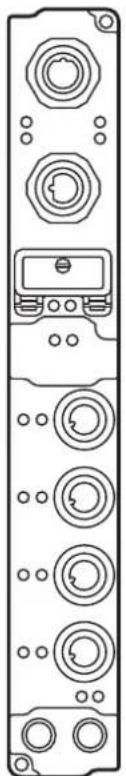

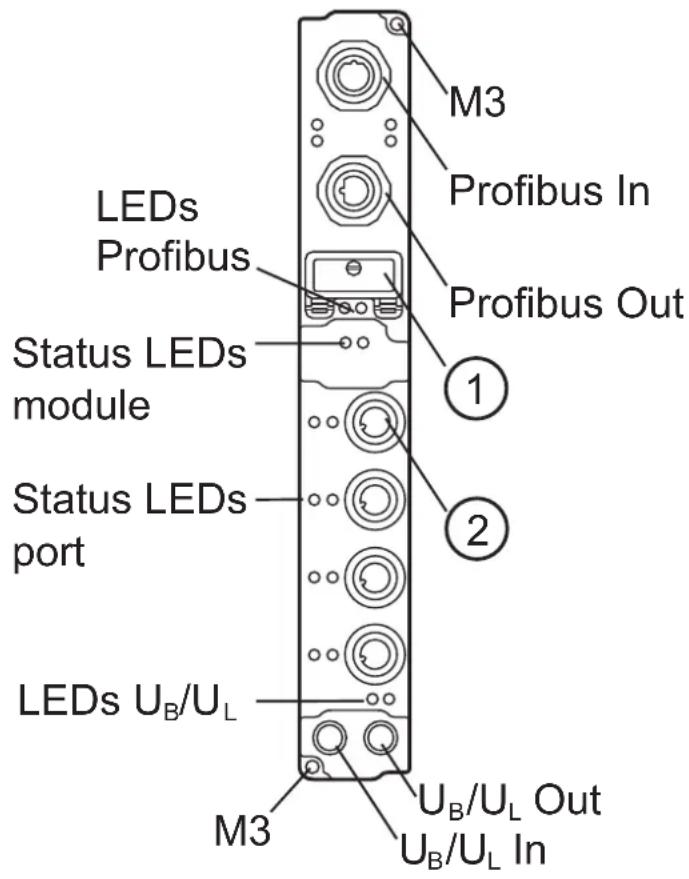

1: Commutateur DIP pour le réglage de l'adresse Profi bus
2: Entrées / sorties capteur

6 Données techniques

Manuels détaillés, données techniques et informations supplémentaires à www.ifm.com.
