AL2236 - Module électronique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique industriel
Marque	IFM
Modèle	AL2236
Catégorie	Module de sortie IO-Link
Usage prévu	Commande d'actionneurs via IO-Link, adapté à l'agroalimentaire et industrie des boissons
Nombre de sorties	12 sorties TOR (2 par port)
Interface de communication	IO-Link
Alimentation électrique	TBTS/TBTP, tension d'alimentation ≥ 17 V, séparée galvaniquement en deux côtés
Courant de sortie maximal	1800 mA par côté (gauche et droite)
Indice de protection	IP 69K
Montage	Fixation par vis M5 sur surface plane, couple de serrage 1,8 Nm
Raccordement	Connecteurs M12 (codage A pour IO-Link et alimentation), contacts dorés
Visualisation	LED d'état : alimentation (US, UAL, UAR), communication (verte), sorties (DO1, DO2 jaune), erreurs (INT, L, R rouge)
Paramétrage	Via IODD, disponible sur documentation.ifm.com
Fonctions de sécurité	Séparation galvanique, protection contre sous-tension (< 16,5 V), désactivation séparée des sorties, comportement configurable en cas de perte communication
Maintenance	Sans entretien
Nettoyage	Appareil hors tension, chiffon microfibre sec et non traité chimiquement
Longueur de câble maximale	30 m sans IO-Link, 20 m avec IO-Link (côté maître)
Élimination	Écologique selon les règlements nationaux

FOIRE AUX QUESTIONS - AL2236 IFM

Comment raccorder le module IFM AL2236 ?

Raccordez un connecteur M12 codage A pour IO-Link (X1) et un connecteur M12 pour l'alimentation (X31). Pour les sorties, utilisez les ports X1.0 à X1.5 en respectant le brochage : broche 2 et 4 pour DO2 et DO1, broche 3 pour L-. Serrez les connecteurs au couple indiqué et fermez les connexions inutilisées avec des bouchons.

Que faire en cas de coupure de la communication IO-Link ?

Le paramètre Output state COM lost / PD invalid (index 15000) permet de définir le comportement de chaque sortie : mise sous tension (HIGH), hors tension (LOW) ou maintien de l'état précédent (Keep last). Consultez l'IODD pour plus de détails.

Comment débloquer les sorties après une surcharge ?

En cas de surcharge, l'appareil désactive le côté concerné. Pour débloquer, mettez les octets de sortie données process à 0 via IO-Link (octet 0 et 2 pour le côté gauche, octet 1 et 3 pour le côté droit) ou mettez l'appareil hors tension puis sous tension. Vous pouvez aussi utiliser les commandes système ResetSCL et ResetSCR.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être de type TBTS/TBTP. La tension minimale de fonctionnement est de 17 V (LED US verte). En dessous de 16,5 V, les sorties du côté concerné sont désactivées. L'appareil possède deux alimentations séparées : UAL (côté gauche) et UAR (côté droit).

Comment nettoyer le module IFM AL2236 ?

Mettez l'appareil hors tension. Nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement. Aucun entretien supplémentaire n'est nécessaire.

Que signifient les différentes LED sur l'appareil ?

Les LED indiquent : US (verte) : tension d'alimentation ≥ 17 V ; UAL/UAR (vertes) : tension côté gauche/droit ok ; DO1/DO2 (jaunes) : état des sorties ; INT (rouge) : erreur interne ; L/R (rouges) : court-circuit ou sous-tension côté gauche/droit ; communication (verte) : communication IO-Link active.

Puis-je utiliser des câbles non IFM avec ce module ?

Oui, à condition qu'ils respectent le standard M12 et garantissent l'indice de protection IP 69K. Utilisez des connecteurs à contacts dorés. Le fabricant du système est responsable de l'étanchéité pour les câbles coupés par l'utilisateur.

Comment paramétrer le module AL2236 ?

Le paramétrage s'effectue via un maître IO-Link ou un PC avec un logiciel adapté et un câble adaptateur. Téléchargez l'IODD (IO Device Description) sur documentation.ifm.com pour accéder à tous les paramètres et données process.

Quelles sont les conditions de montage recommandées ?

Montez le module sur une surface plane à l'aide de vis M5 et de rondelles, avec un couple de serrage de 1,8 Nm. Respectez les longueurs de câble maximales : 30 m sans IO-Link, 20 m avec IO-Link. Assurez une décharge de traction pour les câbles sortant à plus de 200 mm.

Le module IFM AL2236 est-il adapté à l'agroalimentaire ?

Oui, il est conçu pour l'agroalimentaire et l'industrie des boissons, supportant les nettoyages sous haute pression et à températures élevées grâce à son indice de protection IP 69K et ses matériaux adaptés.

MODE D'EMPLOI AL2236 IFM

Notice d'utilisation

Module de sortie IO-Link (IP 69K)

AL2236

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Fonction 6

4.1 IO-Link 6

4.1.1 Comportement en cas de coupure de la communication IO-Link 6

4.2 Séparation galvanique de l'alimentation en tension. 6
4.3 Visualisation 6
4.4 Paramétrage 6
4.5 Sorties TOR 6
4.6 Désactivation séparée des sorties.... 7
4.7 Courants de sortie variables 7
4.8 Comportement en cas de sous-tension.... 7

5 Montage 8

6 Raccordement électrique 9

6.1 Raccorder l'appareil 9

6.1.1 Raccordement IO-Link 9
6.1.2 Monter les connecteurs.... 9
6.1.2.1 Longueur de câble maximale 10

7 Eléments de service et d'indication 11
7.1 LED.... 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil dispose de 12 sorties TOR qui peuvent être utilisées pour commander des actionneurs sur des maîtres IO-Link.

L'appareil est conçu pour un usage dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

4 Fonction

Après la mise sous tension, l'appareil se trouve en mode de fonctionnement normal.

4.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

4.1.1 Comportement en cas de coupure de la communication IO-Link

Le paramètre [Output state COM lost / PD invalid] (index 15000) permet de déterminer le comportement des sorties en cas de coupure de la communication IO-Link. Pour chaque sortie, il est possible de déterminer individuellement si elle doit :

• être mise sous tension (HIGH)
• être mise hors tension (LOW)
  • garder l'état précédent (Keep last)

4.2 Séparation galvanique de l'alimentation en tension

L'alimentation en tension des sorties est séparée galvaniquement du maître IO-Link. En outre, à l'intérieur de l'appareil, l'alimentation en tension côté gauche est séparée galvaniquement de celle côté droite (UAL et UAR au connecteur X31).

4.3 Visualisation

L'appareil signale

• l'état actuel des sorties (LED DO1/DO2 jaune)
• un fonctionnement correct (LED vertes UAL, UAR, et US allumées)
• une erreur (LED INT rouge, L ou R)

Description détaillée : LED (→ 11)

4.4 Paramétrage

IO Device Description (IODD) avec tous les paramètres et les données process de l'appareil sur documentation.ifm.com.

4.5 Sorties TOR

L'appareil dispose de 12 sorties TOR.

Chaque port (X1.0 à X1.5) a 2 sorties (broche 2 et broche 4). → Raccorder l'appareil

4.6 Désactivation séparée des sorties

Les sorties côté gauche sont séparées galvaniquement de celles côté droite. En conséquence, les sorties d'un côté peuvent être désactivées sans que les sorties de l'autre côté soient également désactivées et sans que la communication IO-Link soit perturbée.

4.7 Courants de sortie variables

L'appareil surveille les courants totaux des deux côtés sortie. De chaque côté, il est possible d'avoir une capacité de charge de 1800 mA. Il n'y a pas de limitation supplémentaire du courant aux sorties individuelles ; celles-ci peuvent donc être chargées de façon variable. Si le courant total d'un côté est trop important, l'appareil désactive la sortie chargée et bloque ce côté-là.

Débloquer les sorties du côté bloqué :

▶ Mettre l'octet 0 et l'octet 2 de la sortie données process à 0 via IO-Link.

▷ Le côté gauche est débloqué.

ET / OU

▶ Mettre l'octet 1 et l'octet 3 de la sortie données process à 0 via IO-Link.

▷ Le côté droite est débloqué.

OU

▶ Mettre l'appareil hors tension et le raccorder de nouveau.

▷ Les deux côtés sont débloqués.

OU

Exécuter la commande système IO-Link [ResetSCL].

▷ Le côté gauche est débloqué.

ET / OU

Exécuter la commande système IO-Link [ResetSCR].

Le côté droite est débloqué.

4.8 Comportement en cas de sous-tension

En cas d'une baisse de la tension d'alimentation des sorties d'un côté en-dessous de 16,5 V, toutes les sorties de ce côté sont désactivées.

5 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

▶ Fixer le module sur la surface de montage avec des vis de montage et des rondelles M5. Couple de serrage 1,8 Nm.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Ne pas raccorder de tension externe aux sorties.

6.1 Raccorder l'appareil

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Connecteur M12, codage A, IO-Link (X1)

1 : L+ (US)
2 : non utilisé
3 : L- (US)
4 : IO-Link

Connecteur M12 tension d'alimentation (X31)

1 : L+ (UAL)
2 : L- (UAR)
3 : L- (UAL)
4 : L+ (UAR)

Sorties à gauche (X1.0, X1.2, X1.4)

1 : non utilisée
2:DO2
3 : L- (UAL)
4 : DO1

Sorties à droite (X1.1, X1.3, X1.5)

1 : non utilisée
2 : DO2
3 : L- (UAR)
4 : DO1

6.1.1 Raccordement IO-Link

Le port IO-Link doit être raccordé selon la spécification IO-Link.

6.1.2 Monter les connecteurs

Les filetages dans l'appareil correspondent au standard M12. Afin de garantir l'indice de protection spécifié, seuls des câbles qui correspondent à ce standard doivent être utilisés. Pour les câbles coupés par l'utilisateur, le fabricant du système est responsable du type de protection.

▶ Utiliser des connecteurs avec contacts dorés.
Placer verticalement les connecteurs lors du montage afin que l'écrou moleté n'endommage pas le filetage.
▶ Respecter le codage des connecteurs lors du montage.

Si connecteur dans l'appareil :

▶ Effectuer le vissage des prises femelles selon les indications du couple de serrage du fabricant du câble. Couple de serrage maximal autorisé : 0,8 Nm

Si les prises sont dans l'appareil :

▶ Visser le connecteur mâle à 1,0 ± 0,1 Nm.
▶ Fermer des connexions non utilisées avec des bouchons. Couple de serrage : 0,6 à 0,8 Nm
▶ Equiper tous les câbles sortants à partir de 200 mm maximum d'une décharge de traction appropriée. Respecter le rayon de courbure minimal des câbles (→ indications du fabricant de câbles).

6.1.2.1 Longueur de câble maximale

• Sans communication IO-Link : chaque côté 30 m
• Avec la communication IO-Link : du côté du maître 20 m

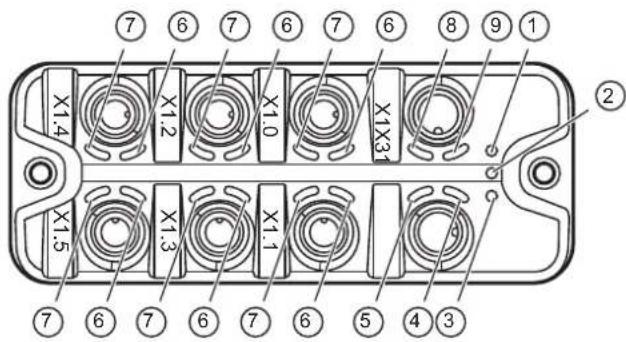

7 Eléments de service et d'indication

1 : LED INT Erreur interne
2 : LED L Erreur côté gauche
3 : LED R Erreur côté droit
4 : LED UAL Tension d'alimentation côté gauche ok
5 : LED UAR Tension d'alimentation côté droit ok
6 : LED DO2 Etat sortie DO2
7 : LED DO1 Etat sortie DO1
8: LED Communication IO-Link
9 : LED US Tension d'alimentation

7.1 LED

LED Couleur Etat Description
INT rouge allumée Erreur interne
L	rouge allumée Court	-circuit ou sous-tension	côté gauche
		éteinte	Aucune erreur côté gaucheAppareil en mode de fonctionnement
R	rouge allumée Court	-circuit ou sous-tension	côté droite
		éteinte	Aucune erreur côté droitAppareil en mode de fonctionnement
UAL	verte allumée Alimentation en tension ok côté gauche
				éteinte	Tension côté gauche < 16,5 V
UAR	verte allumée Alimentation en tension ok côté droite
				éteinte	Tension côté droite < 16,5 V
DO1, DO2	jaune	allumée Signal de sortie	High
		éteinte	Signal de sortie Low
e	verte allumée Communication IO-Link active
			éteinte	Communication IO-Link non active
US	verte allumée Tension d'alimentation ≥ 17 V
			éteinte	Tension d'alimentation < 17 V

8 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
