MODE D'EMPLOI LT973G TOTO

Merci d’Avoir Choisi TOTO

• Avant de Commencer p. 11
• Pièces Incluses p. 12
• Avertissements p. 12
• Procédure d’Installation p. 12
• -13 Garantie Si nécessaire, couper l’alimentation d’eau et déposer l’ancien lavabo. Inspecter les tuyaux d’égout et d’alimentation et les remplacer selon le besoin. Utiliser le gabarit fourni avec le lavabo. En cas d’installation de remplace- ment, vérifier que la découpe existante est de la même taille ou plus petite que celle nécessaire pour le nouveau lavabo. Le lavabo sous le plan de travail doit être installé par un professionnel avec de l’expérience. Le non respect de ces instructions peut causer des dommages du produit ou des biens, ainsi que des blessures. Installer le lavabo de manière à rendre possible la dépose future de l’appareil de sous le plan de travail. En cas d’installation de ce produit dans une nouvelle construction ou une rénovation, vérifier que les codes locaux de plomberie et de construction sont respectés. Déballer l’appareil avec soin et examiner qu’il n’y a pas de dommage. Pour aider à assurer que l’installation avance correctement, lire ces instructions avec soin avant de commencer. La mission de TOTO est d’apporter au monde entier un style de vie sain, hy- giénique et plus confortable. Nous créons tous nos produits avec un principe de base à l’esprit : équilibrer forme et fonction. Félicitations pour votre choix. NOTE: Le robinet et l’égout du lavabo ne sont pas inclus. NO TE: Les dimensions d’installation et performance hydraulique conforment ou exédent tous les normes du CAN/CSA B45 et d’ANSI/ASME A122.19.2 pour porcelaine vitrifiée et A112.19.1 pour materiel en fonte.12 FRANÇAIS p. 14

1) Couper le gabarit le long de l’intérieur de la ligne de coupe.

2) Placer le gabarit sur le dessus du plan de travail et vérifier qu’il y a suffisamment

d’espace pour le robinet et la finition. Vérifier également l’espace pour le placard sous le plan de travail.

3) Tracer le long du gabarit. Marquer également l’emplacement de l’axe du robinet

et des vis de montage.

4) Couper l’ouverture en coupant le long de la ligne tracée en utilisant le gabarit..

NOTE: Le plan de travail doit avoir une épaisseur d’au moins 25,4 mm (1 po) pour la quincaillerie d’installation fournie. Mastic d’étanchéitéPatte MétalliqueVis de la Machine Lavabo Sous Comptoir Jeux de Montage Sous le Plan Travail - Jante Standard Jeux de Montage Sous le Plan Travail - Jante Haute Ancre PRUDENCE Lorsque ce symbole apparaît dans le manuel, il vous avertit de misoperations potentiels qui peuvent causer des blessures personnelles et / ou des dommages matériels. ATTENTION Plan de Travail en Marbre / Pierre: a) Retourner avec précaution le plan de travail et marquer l’emplacement des points d’ancrage. b) Percer le trou pour les ancres aux endroits marqués et les installer dans le plan de travail avec l’outil d’installation et un marteau.13 FRANÇAIS

5) Mettre le lavabo fermement sous la découpe et monter le lavabo en utilisant les

pattes et les vis. Utiliser les vis appropriées pour le plan de travail en bois et celui en marbre ou pierre. NE PAS SERRER LES VIS EN EXCÈS. Ceci peut endommager les produits et causer des blessures ou des dommages.

6) Essuyer l’excès de mastic d’étanchéité et remplir les espaces, selon le besoin.

Laisser le mastic sécher pendant 30 minutes.

7) Brancher le siphon de l’égout et terminer l’installation du robinet, conformément

aux spécifications du fabricant.

8) Faire couler l’eau dans le lavabo et vérifier qu’il n’y a pas de fuite.

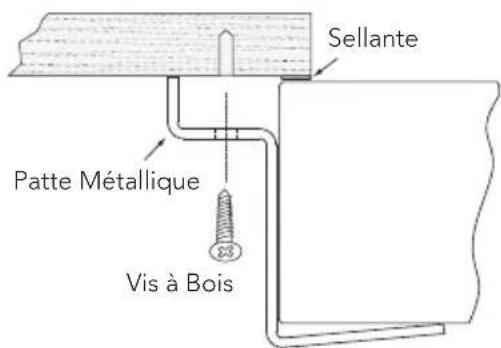

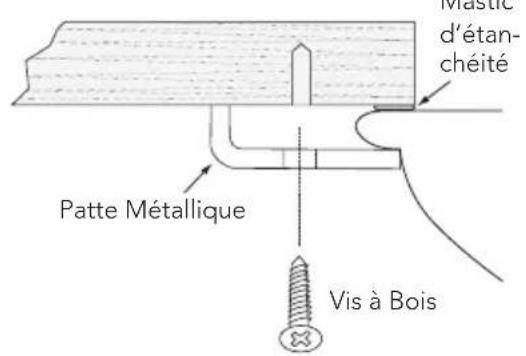

Procédure d’Installation (continué) ATTENTION Mastic d’étan-chéitéVis à BoisPatte MétalliqueVis à BoisPatte Métallique Plan de Travail en Bois: a) Marquer l’emplacement des vis sur le plan de travail, en utilisant le gabarit. b) Percer les trous pour les vis à bois et sceller la surface exposée. c) Installer le plan de travail, s’il n’est pas installé. Percer le trou du robi- net, conformément aux spécifica- tions du fabricant.. d) Installer le robinet et l’égout en suivant les instructions du fabri- cant. e) Appliquer un cordon continu de mastic d’étanchéité sur la surface supérieure du bord du lavabo à l’endroit où il doit être en contact avec le plan de travail. NO TE: L’enduit d’étanchéité n’est pas inclus avec le lavabo. Jante Standard Jante Haute Sellante14 FRANÇAIS GARANTIE

garantit sa vitreous china produits contre tout défaut de matériau et de fabrication pen- dant l’utilisation normale, lorsqu`elle est correctement installée et maintenue pour une période de une (1) ans à dater de l`achat. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D`ORIGINE de l`appareil et n`est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n’est applicable qu’aux produits achetés et installés en Amérique du Nord, Centrale, Latine, et du Sud.

2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, rem-

placement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu’un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d`effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n`est pas respon- sable du coût de désinstallation, de renvoi et/ou de réinstallation de l`appareil.

3. La garantie ne s`applique pas dans les cas suivants:

a) Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc. b) Dommage ou perte causés par tout accident, utilisation non adaptée, un abus, une négli- gence ou un mauvais traitement, nettoyage ou entretien de l`appareil. c) Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d`alimentation en eau. d) Dommage ou perte suite à une mauvaise installation ou à l`installation de l`appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou

e) Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit. f) Dommage ou perte résultant d`une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l`eau, ou des conditions atmosphériques.

4. Pour que la garantie limitée soit valable, la preuve d’achat est exigée. TOTO vous encourage

à enregistrer votre produit après l’achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L’enregistrement du produit est complètement volontaire et à défaut de l’enregistrement ne va pas limiter votre droit au garantie limitée.

6. Pour obtenir une réparation selon les termes de cette garantie, l’acheteur doit livrer à un centre

de réparation de TOTO port payé avec preuve d’achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L’Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n’est pas possible de renvoyer le produit à TOTO, la récep- tion par TOTO d’un avis écrit du défaut avec preuve d’achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l’acheteur ou de payer le transport du produit à un centre de réparation. CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L’ACHETEUR INITIAL. TOTO N’EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECON- DAIRE OU DES DÉPENSES ENCOURUES PAR L’ACHETEUR INITIAL NI DE LA MAIN-D’OEUVRE OU AUTRES FRAIS ASSOCIÉS À L’INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTION- NÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D’ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS- ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D’APPLICATION POUR UN USAGE PAR- TICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D’UNE GARANTIE SOUS-ENTENDUE, OU L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITA- TION ET EXCLUSION NE S’APPLIQUE PAS À VOTRE CAS. ATTENTION ! TOTO décline toute responsabilité quant aux panes ou aux dommages causés sur ce produit de plomberie ou composant du produit par la chloramine contenue dans le traitement de l’alimentation en eau publique ou dans les produits d’entretien pour réservoirs des toilettes contenant du chlore (hypochlorite de calcium). Remarque : l’utilisation d’une forte concentration de chlore ou de produits à base de chlore risque d’endommager sérieusement la tuyauterie. Ces dommages peuvent provoquer des fuites et des dégâts des eaux. Pour plus d’informations, con- tactez-nous au [phone].TOTO
