MANUAL DE USUARIO LT973G TOTO

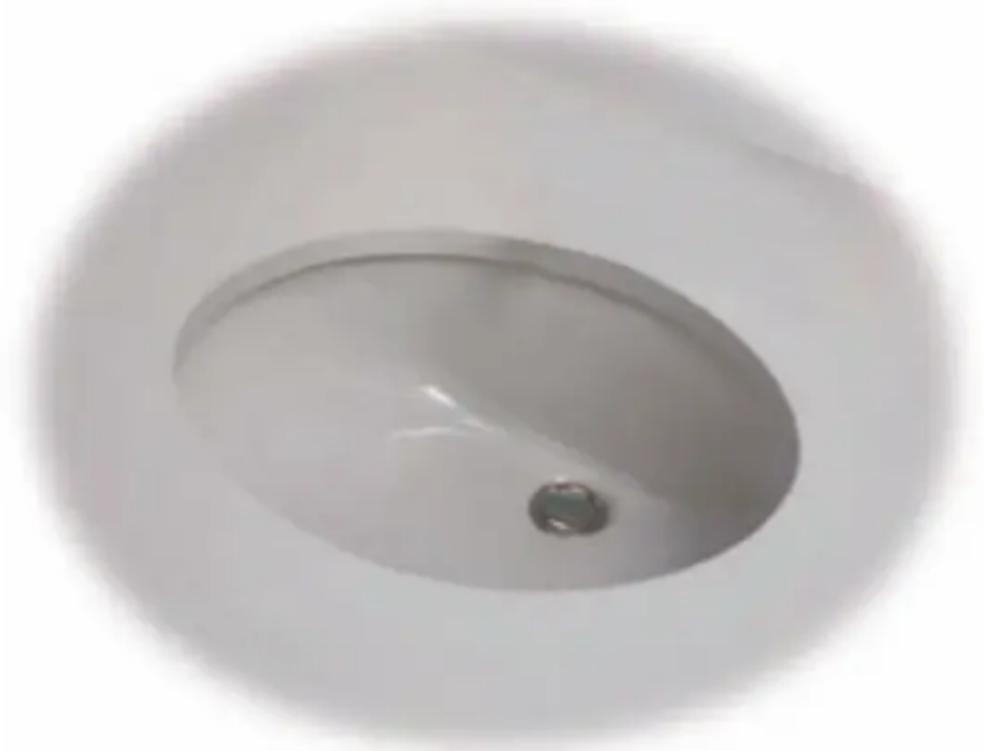

Lavabo Bajo el Mostrador

Lavabo Sous Comptoir

ÍNDICE
¡Gracias Por Elegir TOTO®!......7Antes de la Instalación......7Partes incluidas......8Advertencias......8Procedimiento de Instalación......8-9Garantía......10
¡GRACIAS POR ELEGIR TOTO!
La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.
ANTES DE LA INSTALACIÓN
Si va a instalar este producto en una obra de construcción nueva o de renovación, asegúrese de seguir todos los códigos locales de plomería y construcción. Desembale el lavabo con cuidado y examínelo para ver si está dañado. Para asegurar que el proceso de instalación no tenga problemas y se lleve a cabo correctamente, lea detenidamente estas instrucciones antes de empezar.Si es necesario, corte el suministro de agua y quite el lavabo viejo. In-speccione el desagüe y las tuberías de suministro y reemplácelos según sea necesario.Use la plantilla proporcionada con el lavabo. Para una instalación de reemplazo, asegúrese de que el hueco existente sea del mismo tamaño o más pequeño que el requerido para el lavabo nuevo.El lavabo debe ser instalado por un profesional con experiencia. De no seguir estas instrucciones se pueden producir daños materiales y lesiones personales.Instale el lavabo de modo que sea posible desmontarlo en el futuro por debajo del mostrador.NOTA: El grifo del lavabo y los desagües no están incluidos.NO TA: La dimensión del accesorio y el funcionamiento hidráulico resuelven o exceden todos los estándares y requisitos de ANSI/ASME A112.19.2 y CAN/CSA B45 para porcelana vítrea y de ANSI/ASME A112.19.1 para el arrabio.
PARTES INCLUIDAS
Lavabo Bajo el Mostrador	Conjuntos de Montaje Para Debajo del Mostrador- Llanta Estándar	Conjuntos de Montaje Para Debajo del Mostrador- Llanta alta
PRECAUCIÓN
⚠️ ADVERTENCIACuando este símbolo aparece en el manual, es lo que alerta de una mala operación potenciales que pueden causar lesiones personales y / o daños materiales.
PROCEDIMIENTO DE INSTALACIÓN
1) Corte la plantilla a lo largo del interior de la línea de corte.2) Ponga la plantilla sobre el mostrador, y asegúrese de que haya suficiente espacio para el grifo y los accesorios. Compruebe también el espacio para el gabinete de debajo del mostrador.3) Trace el contorno de la plantilla. Marque también la línea de centro del grifo y la posición del tornillo de montaje.4) Corte la abertura cortando a lo largo de la línea del contorno de la plantilla.NOTA: Se necesita un espesor mínimo del mostrador de 1” (25.4 mm) para la tornillería de instalación proporcionada.Para Mostrador de Mármol / Piedra:a) Ponga el mostrador boca abajo con cuidado y marque las posi-ciones de los anclajes.b) Perfore el orificio para los anclajes en el lugar marcado y fijelos en el mostrador usando la herramienta de inserción y ajuste, y el martillo.

PROCEDIMIENTO DE INSTALACIÓN

1) Corte la plantilla a lo largo del interior de la línea de corte.
2) Ponga la plantilla sobre el mostrador, y asegúrese de que haya suficiente espacio para el grifo y los accesorios. Compruebe también el espacio para el gabinete de debajo del mostrador.
3) Trace el contorno de la plantilla. Marque también la línea de centro del grifo y la posición del tornillo de montaje.
4) Corte la abertura cortando a lo largo de la línea del contorno de la plantilla.

Procedimiento de Instalación (continua)

Para Mostrador de Madera:

a) Marque la posición de los tornillos en el mostrador usando la plantilla.

b) Perfore de antemano los orificios para los tornillos de madera y selle con agua el área expuesta.

c) Instale el mostrador, si no está instalado. Perfore el orificio del grifo según las especificaciones del fabricante.

d) Instale el grifo y el desagüe según las instrucciones del fabricante.

e) Aplique un cordón continuo de sellante a la superficie de arriba del lavabo donde hace contacto con el mostrador.

NO TA: El sellante no es proporcionado.

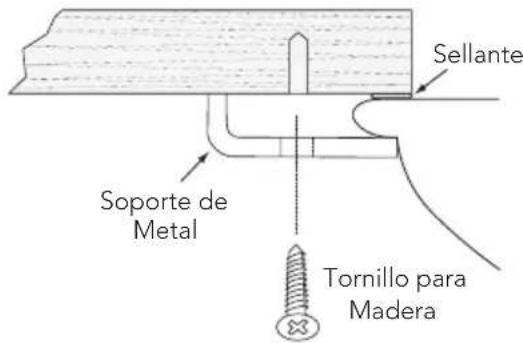

Llanta Estándar

Sellante Soporte de Metal Tornillo para Madera

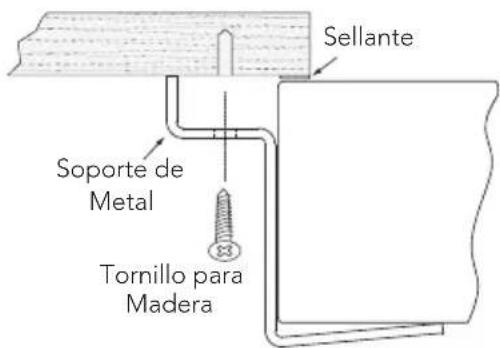

Llanta alta

Sellante Soporte de Metal Tornillo para Madera

5) Coloque el lavabo recto debajo del hueco y móntelo con los soportes y tornillos proporcionados. Use los tornillos apropiados para mostradores de madera y mármol/piedra.

NO APRIETE EXCESIVAMENTE LOS TORNILLOS. Se pueden dañar WARNING los productos y causar lesiones personales y daños materiales.

6) Limpie el exceso de sellante y llene el hueco según sea necesario. Deje que el sellante se seque durante 30 minutos.

7) Conecte el sifón al desagüe y complete la instalación del grifo según las especificaciones del fabricante.

8) Deje correr el agua en el lavabo y compruebe toda la instalación para ver si hay fugas.

GARANTÍA

1. TOTO® garantiza que su vitreos china producto no presenta defectos en sus materiales de fabricación durante su uso normal cuando es instalado y mantenido adecuadamente, por un periodo de uno (1) año(s) a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, Latina y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserva el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a) Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b) Daño o pérdida resultado de cualquier accidente, uso inaceptable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto.
c) Daño o pérdida causada por los sedimentos o material extraño contenido en el sistema de agua.
d) Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e) Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sea responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f) Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea valida, se requiere la prueba de compra. TOTO anima el registro después de la compra para crear un registro de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta de registro no disminuirá sus derechos de garantía limitada.
2. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
3. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

AVISO! TOTO no será responsable de fallas o daños ocasionados en este producto de plomería o componente del producto causados por cloraminas en el tratamiento del suministro de agua público o en los limpiadores en el recipiente del tanque que contengan cloro (hipoclorito de calcio). Nota: el uso de cloro en alta concentración o productos derivados del cloro puede dañar seriamente los accesorios. Este daño puede ocasionar fugas y daños graves en la propiedad. Para obtener más información, llámenos al [phone].
