Marque	TOTO
Modèle	Vivian TS220XW
Type de produit	Garniture de détourneur à trois voies
Utilisation	Robinetterie de douche / baignoire
Matériaux	Laiton chromé (estimation)
Pièces incluses	Assemblage de poignée, écusson, collier, vis et rondelle, extension filetée, adaptateur
Installation	Sur vanne préinstallée (TSMV), suivre les codes de plomberie locaux
Outils nécessaires	Tournevis, clé réglable
Entretien et nettoyage	Savon doux, eau tiède, séchage avec chiffon doux. Éviter abrasifs, laine d'acier, produits chimiques agressifs
Garantie	À vie pour usage résidentiel, 1 an pour usage commercial (Amérique du Nord, Centrale et du Sud)
Alimentation	Eau froide et chaude (selon alimentation)
Dimensions brutes	Voir pages 17-18 de la notice (non détaillées ici)
Réglage de la poignée	Adaptateur réglable par rotation d'une dent si nécessaire
Compatibilité	Vanne TOTO série TS (modèle TS210X mentionné)
Certifications	Conforme aux normes de plomberie locales

FOIRE AUX QUESTIONS - Vivian TS220XW TOTO

Comment installer la garniture Vivian TS220XW ?

Assurez-vous que l'alimentation en eau est coupée. Retirez le garde-plâtre de la vanne. Vissez l'extension filetée dans la vanne, fixez l'adaptateur avec la vis et la rondelle, puis tournez l'adaptateur jusqu'au 'clic'. Placez l'écusson contre le mur, serrez le collier, puis glissez la poignée sur l'adaptateur et serrez.

Quels outils sont nécessaires pour l'installation ?

Un tournevis et une clé réglable suffisent.

Comment nettoyer la robinetterie Vivian TOTO ?

Utilisez un savon doux et de l'eau tiède, rincez abondamment et séchez avec un chiffon doux. N'utilisez jamais de nettoyants abrasifs, de laine d'acier ou de produits chimiques agressifs.

Que faire si la poignée n'est pas droite après installation ?

Retirez l'adaptateur et tournez-le d'une dent (cran) par rapport à la position d'origine, puis remontez.

Cette garniture est-elle compatible avec toutes les vannes TOTO ?

Elle est conçue pour les vannes de la série TS, comme le modèle TS210X. Vérifiez que la vanne est installée correctement et que la surface du mur fini se trouve entre les marquages min et max du garde-plâtre.

Quelle est la garantie du Vivian TS220XW ?

TOTO garantit ce robinet résidentiel contre les défauts de matériau et de fabrication pendant toute la durée de vie du produit pour l'acheteur original. Pour un usage commercial, la garantie est d'un an. La garantie ne couvre pas les dommages dus à une installation incorrecte, une utilisation abusive ou des nettoyants abrasifs.

Puis-je utiliser des produits de nettoyage en spray ?

Il est déconseillé d'utiliser des sprays ou produits chimiques agressifs car ils peuvent ternir le polissage. Utilisez uniquement un savon doux.

Les pièces détachées sont-elles disponibles ?

Oui, les pièces comme l'adaptateur, le collier ou la poignée peuvent être commandées auprès de TOTO ou d'un revendeur agréé. Référez-vous à la notice pour les numéros de pièces.

Comment savoir si la vanne est déjà installée correctement ?

La surface du mur fini doit être entre les marquages min et max sur le garde-plâtre. Consultez le manuel d'installation de la vanne TSMV pour plus de détails.

Que faire en cas de fuite après installation ?

Vérifiez que toutes les connexions sont bien serrées, que l'adaptateur est correctement enclenché et que le collier est serré. Si la fuite persiste, coupez l'eau et contactez un plombier professionnel ou le service client TOTO.

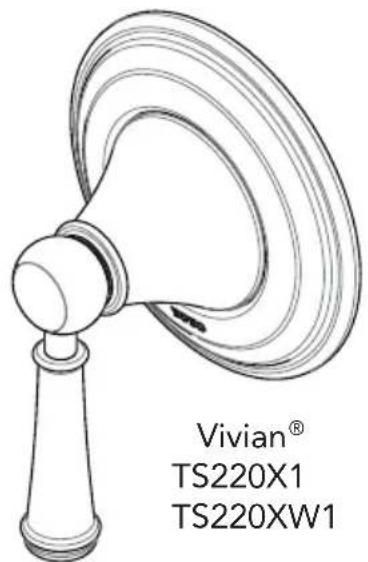

MODE D'EMPLOI Vivian TS220XW TOTO

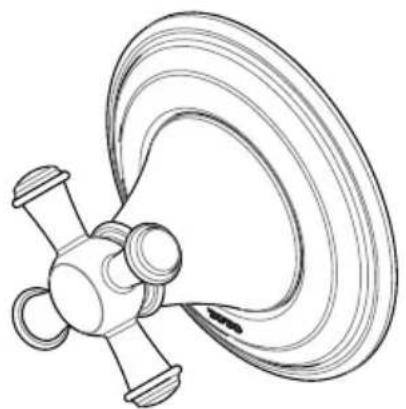

Garniture de Détourner à Trois Voies

TABLE DES MATIÈRES
Merci d’Avoir Choisi TOTO....12Avant l’installation....12Outils communs nécessaires....12Pièces inclues....13Procédure d’installation....13-15Entretien et nettoyage....15Garantie....16Dimensions brutes....17-18
MERCI D’AVOIR CHOISI TOTO!
La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix.
AVANT L’INSTALLATION
4 Observez tous les codes locaux de plomberie..4 Assurez-vous que l’alimentation en eau est coupée.4 Lisez attentivement ces instructions afin d’assurer une bonne installation.4 TOTO se réserve le droit de mettre à jour la conception de produits sans préavis.
OUTILS COMMUNS NÉCESSAIRES
Tournevis	Clé réglable

PIÈCES INCLUDES

Vérifiez que toutes les pièces sont inclues dans votre paquet:

Assemblage de la poignée*Escutcheon*		Collier
Vis et Rondelle	Extension filetée	Adapter

* Le produit réel peut varier en apparence, selon le modèle.

PROCÉDURE D'INSTALLATION

1. Vérifiez que la valve a été installée correctement.

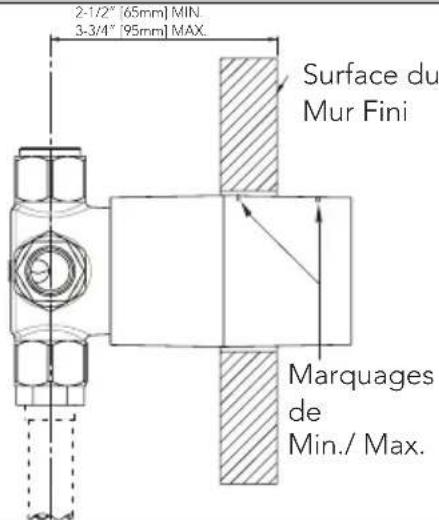

NOTE: La surface du mur fini doit être entre les marquages min et max sur le Garde plâtre. Voir le manuel d'installation du TSMV pour de plus amples information.

1. Retirez la vis fixant le garde plâtre au corps de la valve, puis tirez le garde de plâtre vers l'extérieur pour l'enlever.

Procédure d'Installation (suite)

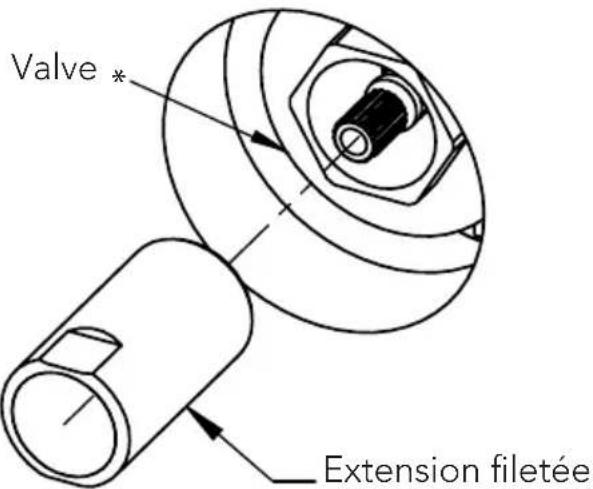

1. Utiliser une clé à molette pour serrer l'extension filetée dans la vanne.

1. Fixer l'adaptateur à la valve avec la vis inclue et verrouiller la rondelle.

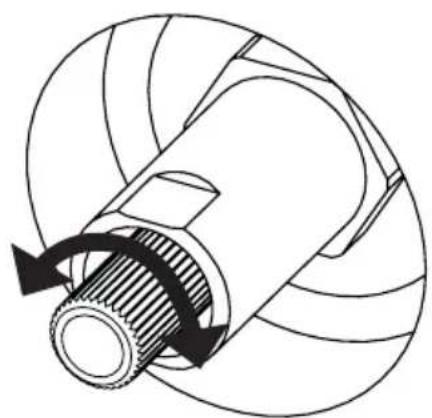

1. Tournez l'adaptateur manuellement jusqu'à ce il "clics" dans la position du centre.

Procédure d'Installation (suite)

1. Tenez l'écusson contre le mur avec le logo TOTO au fond. Serrez le collier sur l'extension filetée avec une clé à molette pour sécuriser.

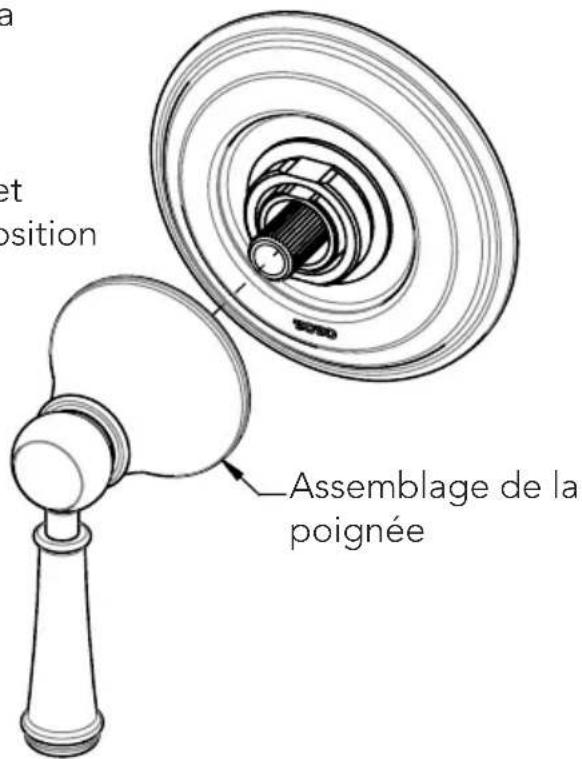

1. Glissez l'ensemble de la poignée sur l'adaptateur, et serrez le corps de la poignée sur col pour la sécuriser.

Si la poignée ne peut être installée verticalement: retirez l'adaptateur et tournez d'une dent à partir de la position d'origine.

ENTRETIEN ET NETTOYAGE

Votre nouvelle garniture est conçue pour des années de performance sans problème. Conservez son aspect neuf en la nettoyant régulièrement avec un savon doux, en rinçant abondamment à l'eau tiède et en séchant avec un chiffon propre et doux. N'utiliser pas de nettoyants abrasifs, laine d'acier ou de produits chimiques agressifs, car ceux-ci terniront le polissage. Le non respect de ces instructions peut annuler votre garantie.

GARANTIE

1. TOTO ^® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:
   a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
   b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
   c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
   d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
   e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
   f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.
4. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
5. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
6. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
7. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

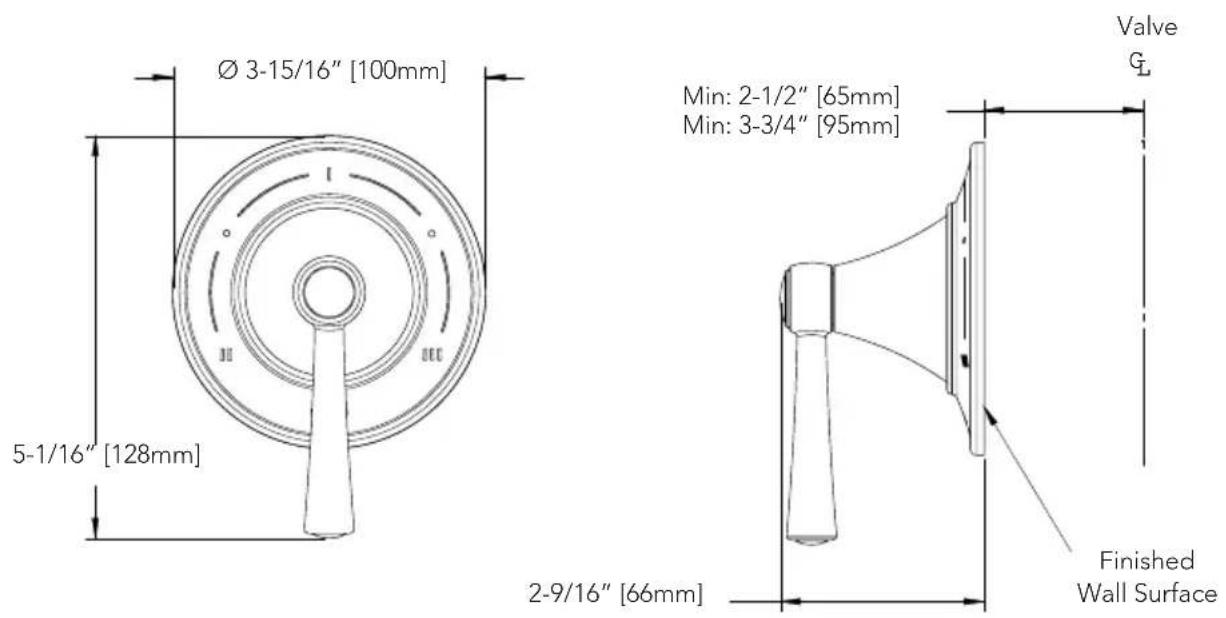

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TS210X
