Marca	TOTO
Modelo	Vivian TS220XW
Tipo de producto	Grifería desviadora de tres vías
Uso	Grifería de ducha / bañera
Materiales	Latón cromado (estimado)
Piezas incluidas	Conjunto de manija, escudo, collar, tornillo y arandela, extensión roscada, adaptador
Instalación	Sobre válvula preinstalada (TSMV), seguir los códigos de plomería locales
Herramientas necesarias	Destornillador, llave ajustable
Mantenimiento y limpieza	Jabón suave, agua tibia, secar con un paño suave. Evitar abrasivos, lana de acero, químicos agresivos
Garantía	De por vida para uso residencial, 1 año para uso comercial (Norte, Centro y Sudamérica)
Alimentación	Agua fría y caliente (según suministro)
Dimensiones brutas	Ver páginas 17-18 del manual (no detalladas aquí)
Ajuste de la manija	Adaptador ajustable girando un diente si es necesario
Compatibilidad	Válvula TOTO serie TS (modelo TS210X mencionado)
Certificaciones	Conforme a las normas de plomería locales

Preguntas frecuentes - Vivian TS220XW TOTO

¿Cómo instalar la grifería Vivian TS220XW?

Asegúrese de que el suministro de agua esté cerrado. Retire el protector de yeso de la válvula. Atornille la extensión roscada en la válvula, fije el adaptador con el tornillo y la arandela, luego gire el adaptador hasta que haga 'clic'. Coloque el escudo contra la pared, apriete el collar, luego deslice la manija sobre el adaptador y apriete.

¿Qué herramientas son necesarias para la instalación?

Un destornillador y una llave ajustable son suficientes.

¿Cómo limpiar la grifería Vivian TOTO?

Use un jabón suave y agua tibia, enjuague abundantemente y seque con un paño suave. Nunca use limpiadores abrasivos, lana de acero o químicos agresivos.

¿Qué hacer si la manija no está recta después de la instalación?

Retire el adaptador y gírelo un diente (muesca) con respecto a la posición original, luego vuelva a montar.

¿Esta grifería es compatible con todas las válvulas TOTO?

Está diseñada para válvulas de la serie TS, como el modelo TS210X. Verifique que la válvula esté instalada correctamente y que la superficie de la pared terminada se encuentre entre las marcas min y max del protector de yeso.

¿Cuál es la garantía del Vivian TS220XW?

TOTO garantiza este grifo residencial contra defectos de material y fabricación durante toda la vida útil del producto para el comprador original. Para uso comercial, la garantía es de un año. La garantía no cubre daños debidos a instalación incorrecta, uso indebido o limpiadores abrasivos.

¿Puedo usar productos de limpieza en aerosol?

No se recomienda usar aerosoles o químicos agresivos ya que pueden opacar el pulido. Use solo jabón suave.

¿Las piezas de repuesto están disponibles?

Sí, piezas como el adaptador, el collar o la manija se pueden pedir a TOTO o a un distribuidor autorizado. Consulte el manual para los números de pieza.

¿Cómo saber si la válvula ya está instalada correctamente?

La superficie de la pared terminada debe estar entre las marcas min y max en el protector de yeso. Consulte el manual de instalación de la válvula TSMV para más detalles.

¿Qué hacer en caso de fuga después de la instalación?

Verifique que todas las conexiones estén bien apretadas, que el adaptador esté correctamente enganchado y que el collar esté apretado. Si la fuga persiste, cierre el agua y contacte a un plomero profesional o al servicio al cliente de TOTO.

MANUAL DE USUARIO Vivian TS220XW TOTO

Acabado de Diversora de Tres Vías

¡Gracias por elegir a TOTO!......7

Antes de la instalación .... 7

Herramientas comunes necesarias .... 7

Incluìa Partes 8

Procedimiento de instalación 8-10

Cuidado y Limpieza 10

Garantía 11

Dimensiones del enfoscado 17-18

¡GRACIAS POR ELEGIR A TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

ANTES DE LA INSTALACIÓN

④ Siga todos los códigos de plomería.
④ Asegúrese que el suministro de agua esté cerrado.

④ Lea estas instrucciones cuidadosamente para asegurar una instalación adecuada.

④ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

HERRAMIENTAS COMUNES NECESARIAS

Asegúrese de tener las siguientes partes que se indican abajo:

Montaje de la manija*	Escudete	Cóllar
Tornillo y arandela de seguridad	Extensión enroscada	Adaoter

* El producto real puede variar en apariencia dependiendo del modelo.

PROCEDIMIENTO DE INSTALACIÓN

1. Confirme que la válvula haya sido instalada adecuadamente.

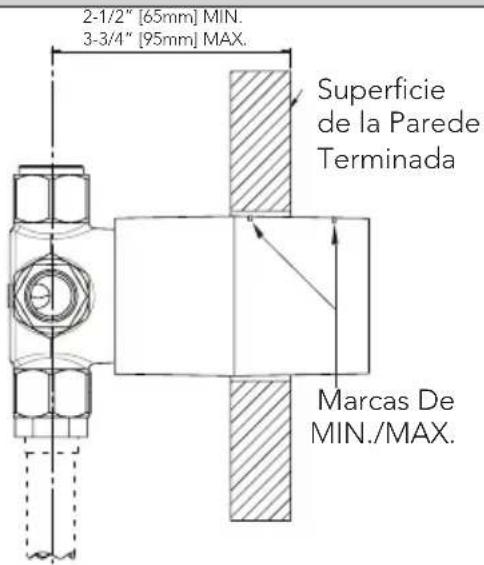

NOTA: La superficie de la pared terminada debe estar entre las marcas min y máx. en la guarda de yeso. Véase el manual de instalación MTSV para más información.

1. Retire el tornillo que asegura la guarda de yeso al cuerpo de la válvula, después jale la guarda de yeso hacia afuera para retirarla.

Procedimiento de Instalación (continuación)

1. Utilice una llave ajustable para apretar la extensión enroscada a la válvula.

1. Asegure el adaptador a la válvula con el tornillo y la arandela de seguridad incluidos.

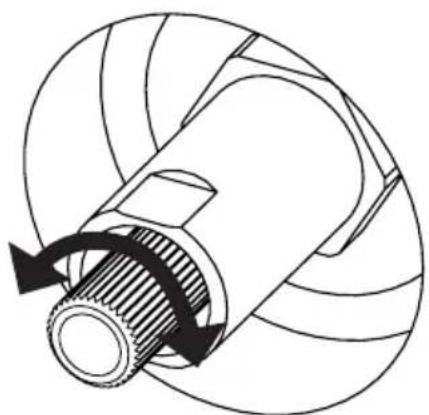

1. Gire el adaptador manualmente que se haga "clic" en la posición central.

Procedimiento de Instalación (continuación)

1. Sostenga el escudete contra la pared con el logo de TOTO hacia abajo. Apriete el collar hacia la extensión enroscada con una llave ajustable para asegurar.

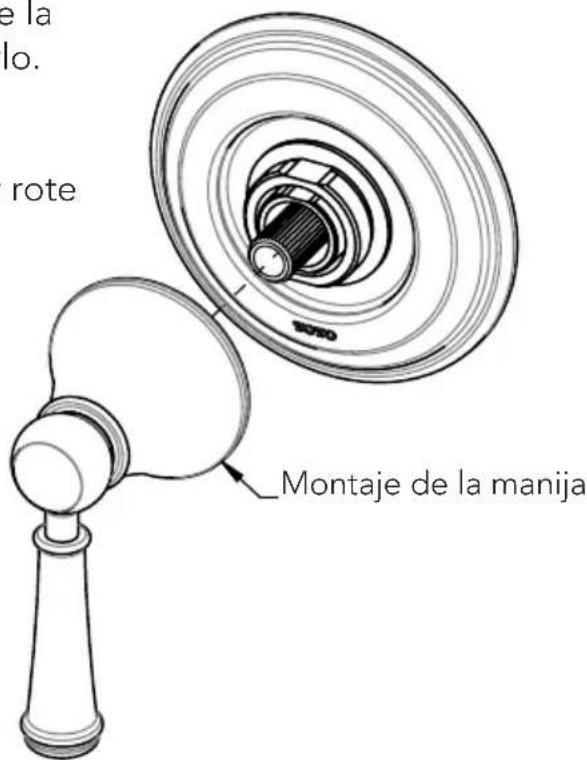

1. Deslice el montaje de la manija hacia el adaptador, y apriete el cuerpo de la manija hacia el collar para asegurarlo.

Si la manija no puede instalarse verticalmente: retire el adaptador y rote un diente de su posición original.

CUIDADO Y LIMPIEZA

Su nuevo ribete está diseñado para años de rendimiento sin presentar problemas. Manténgalo como nuevo limpiándolo periódicamente con jabón suave, enjuagándolo perfectamente con agua tibia y secándolo con un trapo limpio. No utilice limpiadores abrasivos, estropajos o químicos fuertes, ya que pueden dañar el terminado. No seguir estas instrucciones puede invalidar su garantía.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:
   a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
   b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
   c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
   d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
   e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
   f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.
4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
5. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
6. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO, LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
