Connelly TS221E - Grifos TOTO - Manual de uso y guía de instrucciones gratis

Marca	TOTO
Modelo	Connelly TS221E
Categoría	Grifería - Caño mural de bañera
Tipo de producto	Caño mural para bañera
Presión de funcionamiento mínima	20 psi (0,14 MPa) dinámica
Presión de funcionamiento máxima	80 psi (0,55 MPa) estática
Temperatura ambiente mínima	32°F (0°C)
Conexión	Rosca 1/2" NPT macho
Material	Latón cromado (estimación)
Acabado	Cromado (estimación)
Garantía residencial	De por vida para el comprador original
Garantía comercial	1 año a partir de la instalación
Piezas incluidas	Caño, conector de tubería con junta tórica, tornillo de sujeción, llave Allen
Herramientas necesarias	Llave ajustable, cinta de teflón
Mantenimiento recomendado	Limpiar con jabón suave, enjuagar con agua caliente, secar con paño suave
Limpiadores prohibidos	Abrasivos, lana de acero, productos químicos corrosivos
Instalación - Rosca requerida	1/2" NPT macho, saliente de 10 a 19 mm de la pared terminada
Instalación - Diámetro máximo del agujero	1" (25,5 mm)
Normas	Conforme a los códigos locales de fontanería
Uso previsto	Distribución de agua para bañera

Preguntas frecuentes - Connelly TS221E TOTO

¿Cómo instalar el caño mural Connelly TS221E?

Corte el suministro de agua. Enrolle cinta de teflón en la rosca del conector (1/2" NPT) y apriete el adaptador. Aplique masilla de silicona alrededor. Deslice el caño sobre el conector y fíjelo con los tornillos de sujeción usando la llave Allen. Asegúrese de que la junta tórica no esté dañada.

¿Cuál es la presión de agua recomendada para el TS221E?

La presión dinámica mínima es de 20 psi (0,14 MPa) y la presión estática máxima es de 80 psi (0,55 MPa).

¿Qué herramientas son necesarias para la instalación?

Necesitará una llave ajustable y cinta de teflón. Las piezas suministradas incluyen una llave Allen.

¿Cómo mantener y limpiar el caño mural TOTO?

Limpie regularmente con un jabón suave, enjuague con agua caliente y seque con un paño suave y limpio. Nunca use limpiadores abrasivos, lana de acero o productos químicos corrosivos.

¿Qué hacer en caso de fuga después de la instalación?

Verifique que la junta tórica esté correctamente posicionada y no esté dañada. Asegúrese de que el conector esté bien apretado y que la cinta de teflón esté correctamente aplicada. Si la fuga persiste, contacte a TOTO.

¿La garantía del TS221E es transferible?

No, la garantía de por vida está limitada al comprador original y no es transferible a un tercero.

¿Puedo usar limpiadores abrasivos en el caño?

No, los limpiadores abrasivos, la lana de acero y los productos químicos corrosivos opacarán el acabado y pueden anular la garantía. Use solo jabón suave.

¿Cuál es la vida útil del producto?

Con un mantenimiento adecuado, la vida útil es muy larga. La garantía residencial cubre los defectos de material y fabricación durante toda la vida útil del producto para el comprador original.

¿Dónde puedo encontrar piezas de repuesto para el TS221E?

Contacte a un distribuidor TOTO autorizado o al servicio al cliente de TOTO al [phone]. También puede consultar el sitio http://www.totousa.com.

¿Qué hacer si el caudal de agua es bajo?

Verifique que la presión de agua esté en el rango recomendado (20-80 psi). Asegúrese de que la tubería de suministro de agua esté libre de residuos. Limpie el caño si los sedimentos obstruyen el flujo.

MANUAL DE USUARIO Connelly TS221E TOTO

Manual de Instrucciones y del Propietario

ÍNDICE

¡Gracias Por Elegir TOTO!......6Cuidado y Limpieza......6Advertencias......6Herramientas Necesarias......7Antes de la Instalación......7Partes Incluidas......7Procedimiento de Instalación......8Garantía......9Dimensiones Preliminares......14

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nuevo caño de bañera está diseñado para años de funcionamiento sin problemas. Manténgalo luciendo como nuevo mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquelo con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para un funcionamiento seguro, tenga en cuenta lo siguiente:■ Presión de funcionamiento:▪ Presión mínima......20 psi (0.14 MPa), dinámica▪ Presión máxima......80 psi (0.55 MPa), estática■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS NECESARIAS

Cinta Selladora de Tubería

ANTES DE LA INSTALACIÓN

■ Cumpla con todos los códigos locales de plomería.
Asegúrese de que el suministro de agua esté cerrado.
■ Lea estas instrucciones con atención para asegurar una instalación correcta.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.
■ Verifique para asegurarse de tener las piezas que se indican abajo.

PARTES INCLUIDAS

Caño de bañera* Tornillo de fijación Adaptador de Tubería con junta tórica Llave Allen

* El producto real puede variar en apariencia dependiendo del modelo.

PROCEDIMIENTO DE INSTALACIÓN

NOTA: Limpie a fondo la tubería de suministro de agua y quite todo residuo de la misma antes de la instalación

¡IMPORTANTE!

Para una instalación adecuada, se requiere un racor con hilo de rosca macho NPT de 1/2" que se extienda entre 3/8 (10mm)" y 3/4" (19mm) más allá de la pared terminada.

NOTA: El agujero para el racor debe ser no mayor de 1" (25.5 mm) de diámetro.

1. Envuelva con cinta selladora de tubería el extremo expuesto del racor y rosque el adaptador de la tubería al racor, teniendo cuidado de no dañar la junta tórica.
2. Aplique masilla de silicona alrededor del racor donde sale de la pared.
3. Deslice el caño de bañera en el conector de tubería, tenga cuidado de no dañar la junta tórica.
4. Ajuste el caño de bañera con tornillos de fijación.

Pared de la Ducha Min: 3/8" [10mm] Max: 3/4" [19mm] Adaptador de Tubería 1/2" NPT Racor Envuelva con Cinta Selladora De Válvula Mezcladora

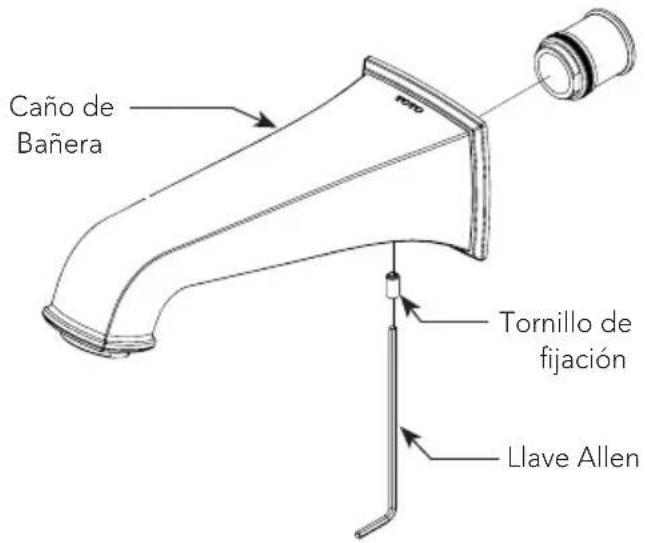

Caño de Bañera Tornillo de fijación Llave Allen

GARANTÍA

1. TOTO garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
