Connelly TS221E - Robinetterie TOTO - Notice d'utilisation et mode d'emploi gratuit

Marque	TOTO
Modèle	Connelly TS221E
Catégorie	Robinetterie - Bec mural de baignoire
Type de produit	Bec mural pour baignoire
Pression de fonctionnement minimale	20 psi (0,14 MPa) dynamique
Pression de fonctionnement maximale	80 psi (0,55 MPa) statique
Température ambiante minimale	32°F (0°C)
Raccordement	Filetage 1/2" NPT mâle
Matériau	Laiton chromé (estimation)
Finition	Chromé (estimation)
Garantie résidentielle	À vie pour l'acheteur d'origine
Garantie commerciale	1 an à compter de l'installation
Pièces incluses	Bec, raccord de conduite avec joint torique, vis de serrage, clé Allen
Outils nécessaires	Clé à ouverture variable, ruban de téflon
Entretien recommandé	Nettoyer avec savon doux, rincer à l'eau chaude, essuyer avec chiffon doux
Nettoyants interdits	Abrasifs, laine d'acier, produits chimiques corrosifs
Installation - Filetage requis	1/2" NPT mâle, dépassement de 10 à 19 mm du mur fini
Installation - Diamètre de trou max	1" (25,5 mm)
Normes	Conforme aux codes locaux de plomberie
Utilisation prévue	Distribution d'eau pour baignoire

FOIRE AUX QUESTIONS - Connelly TS221E TOTO

Comment installer le bec mural Connelly TS221E ?

Coupez l'alimentation en eau. Enroulez du ruban de téflon sur le filetage du raccord (1/2" NPT) et serrez l'adaptateur. Appliquez du mastic silicone autour. Faites glisser le bec sur le raccord et fixez avec les vis de serrage à l'aide de la clé Allen. Assurez-vous que le joint torique n'est pas endommagé.

Quelle est la pression d'eau recommandée pour le TS221E ?

La pression dynamique minimale est de 20 psi (0,14 MPa) et la pression statique maximale est de 80 psi (0,55 MPa).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à ouverture variable et de ruban de téflon. Les pièces fournies incluent une clé Allen.

Comment entretenir et nettoyer le bec mural TOTO ?

Nettoyez régulièrement avec un savon doux, rincez à l'eau chaude et essuyez avec un chiffon doux et propre. N'utilisez jamais de nettoyants abrasifs, de laine d'acier ou de produits chimiques corrosifs.

Que faire en cas de fuite après installation ?

Vérifiez que le joint torique est correctement positionné et non endommagé. Assurez-vous que le raccord est bien serré et que le ruban de téflon est correctement appliqué. Si la fuite persiste, contactez TOTO.

La garantie du TS221E est-elle transférable ?

Non, la garantie à vie est limitée à l'acheteur d'origine et n'est pas transférable à un tiers.

Puis-je utiliser des nettoyants abrasifs sur le bec ?

Non, les nettoyants abrasifs, la laine d'acier et les produits chimiques corrosifs terniront la finition et peuvent annuler la garantie. Utilisez uniquement un savon doux.

Quelle est la durée de vie du produit ?

Avec un entretien approprié, la durée de vie est très longue. La garantie résidentielle couvre les défauts de matériau et de fabrication pendant toute la durée de vie du produit pour l'acheteur d'origine.

Où puis-je trouver des pièces de rechange pour le TS221E ?

Contactez un distributeur TOTO agréé ou le service client TOTO au [phone]. Vous pouvez également consulter le site http://www.totousa.com.

Que faire si le débit d'eau est faible ?

Vérifiez que la pression d'eau est dans la plage recommandée (20-80 psi). Assurez-vous que la conduite d'arrivée d'eau est exempte de débris. Nettoyez le bec si des sédiments obstruent l'écoulement.

MODE D'EMPLOI Connelly TS221E TOTO

Manuel d'Installation et d'Utilisation

TOTO®

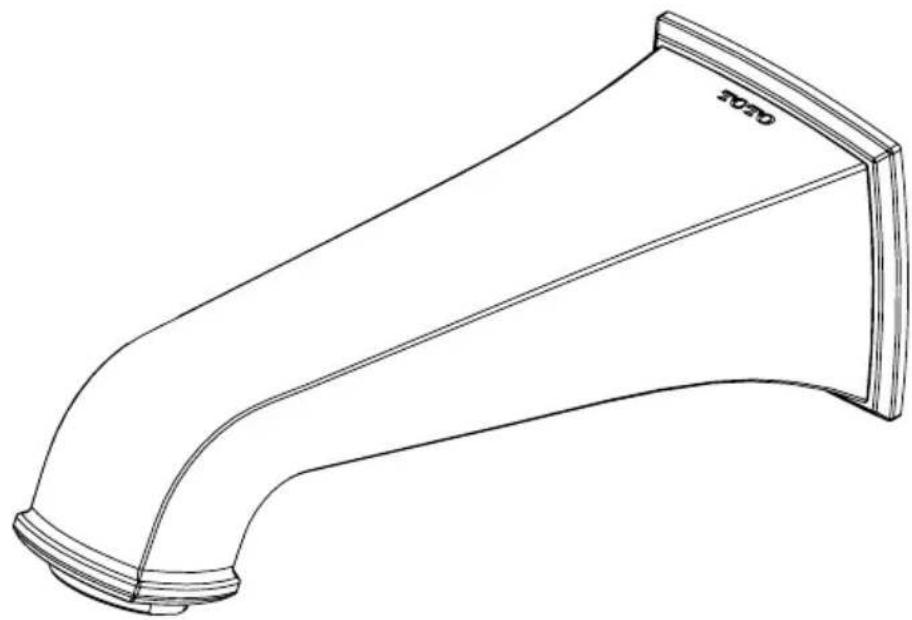

Wall Tub Spout

Caño de Bañera

Bec Mural

TABLE DES MATIÈRES

Merci d’Avoir Choisi TOTO!......10Entretien et Nettoyage......10Avertissements......10Outils Nécessaires......11Avant de Commencer......11Pièces Incluses......11Procédure d’Installation......12Garantie......13Dimensions Brutes......14

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. Comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. Félicitations pour votre choix.

ENTRETIEN ET NETTOYAGE

Votre nouveau bec mural est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. Maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l’eau chaude et essuyez-le avec un chiffon doux et propre. N’utilisez pas de nettoyants abrasifs, laine d’acier ou produits chimiques corrosifs car ils terniront la finition. Le non-respect de ces directives peut annuler votre garantie.

AVERTISSEMENTS

Pour un fonctionnement sécuritaire, veuillez observer les indications suivantes:■ Pression de fonctionnement :▪ Pression minimum ...... 20 psi (0.14 MPa), dynamique▪ Pression maximum ...... 80 psi (0.55 MPa), statique■ N’utilisez pas le produit à une température ambiante sous 32°F (0°C).

OUTILS NÉCESSAIRES

Clé à ouverture variable

Ruban de téflon

AVANT DE COMMENCER

■ Observez tous les codes locaux de plomberie.
■ Assurez-vous que l'alimentation d'eau est coupée.

■ Lisez ces instructions attentivement afin d'assurer une installation adéquate.
■ TOTO se réserve le droit de modifier la conception du produit sans préavis.
■ Vérifiez pour vous assurer d'avoir toutes les pièces ci-dessous.

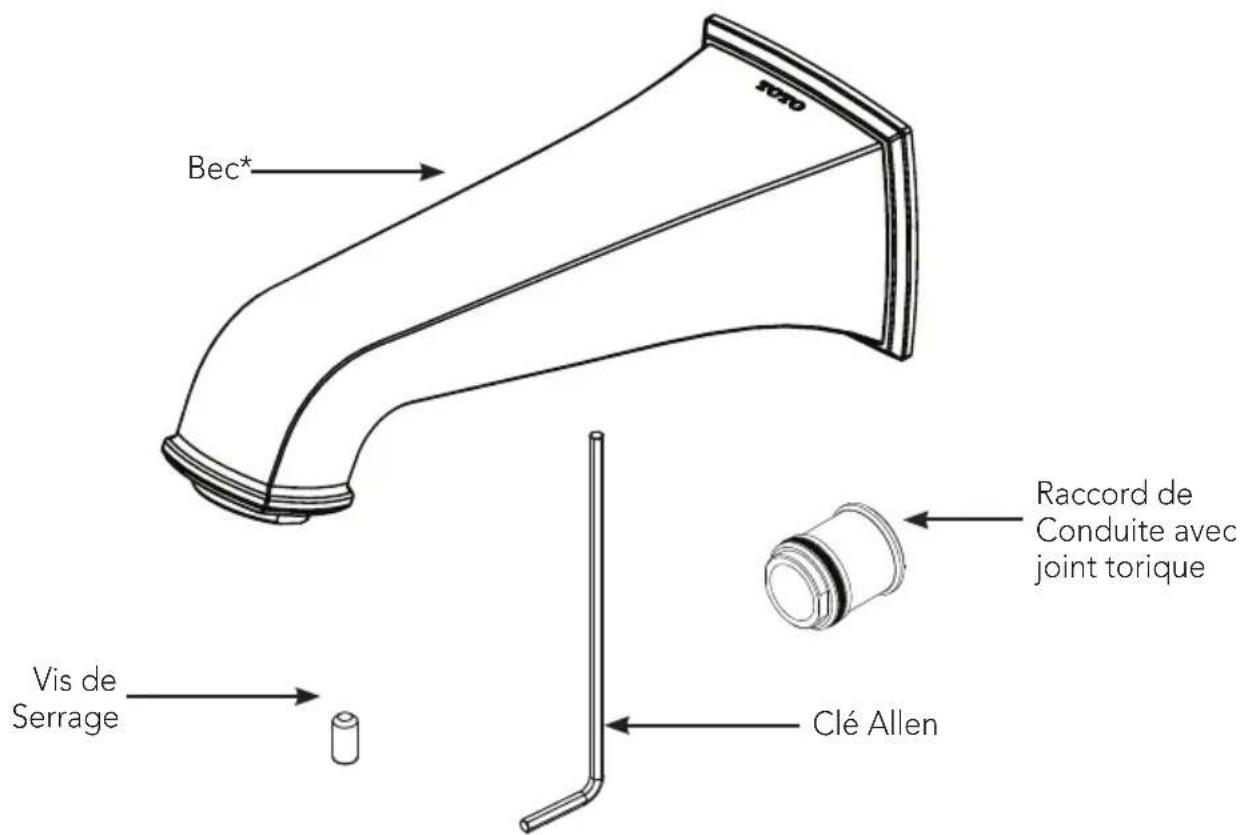

PIÈCES INCLUDES

Bec* BCC Raccord de Conduite avec joint torique Vis de Serrage Clé Allen

* Produit réel peut varier en apparence en fonction du modèle.

PROCÉDURE D'INSTALLATION

REMARQUE: Nettoyez et éliminez complètement les débris logés dans la conduite d'arrivée d'eau avant l'installation.

IMPORTANT!

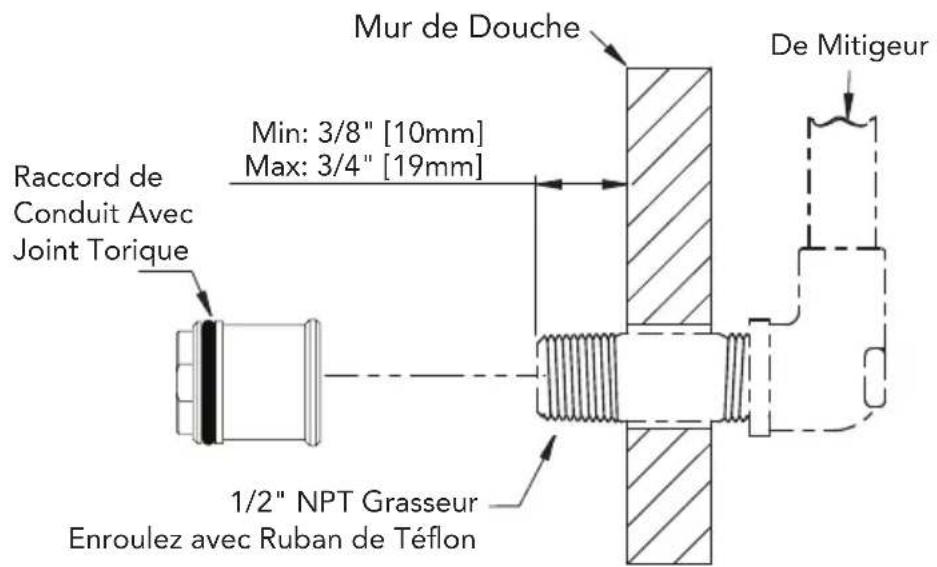

Pour assurer l'installation correcte du produit, une grasseur avec un filetage 1/2" NPT mâle qui s'étendant entre 3/8 (10mm)" et 3/4" (19mm) au delà du mur fini est requise.

NOTE: Le trou pour le grasseur ne devrait pas dépasser 1 “(25.5mm) de diamètre.

1. Enroulez un ruban de téflon autour du bout exposé du grasseur et serrez l'adaptateur sur le grasseur, en prenant soin de ne pas endommager le joint torique.
2. Appliquez mastic de silicone autour du grasseur où il sort du mur

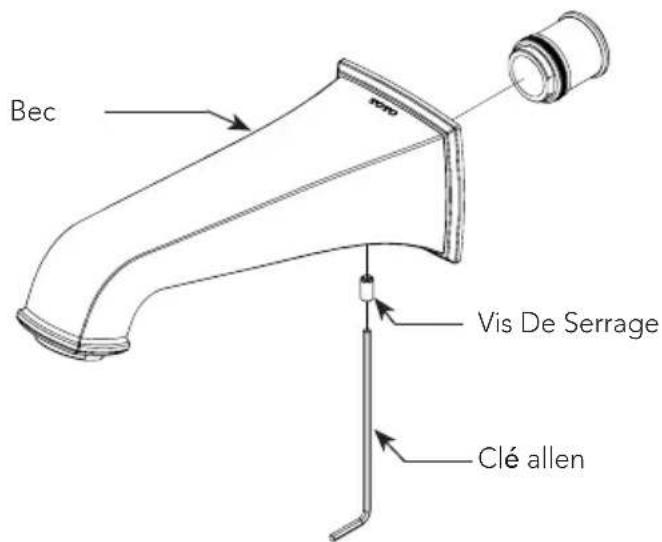

3. Faites glisser le bec sur le raccord de conduite. Attention à ne pas endommager le joint torique.
4. Fixez le bec avec les vis de serrage.

Mur de Douche Raccord de Conduit Avec Joint Torique Min: 3/8" [10mm] Max: 3/4" [19mm] 1/2" NPT Grasseur Enroulez avec Ruban de Téflon De Mitigeur

Bec Vis De Serrage Clé allen

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.

2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.

3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.

f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSEMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

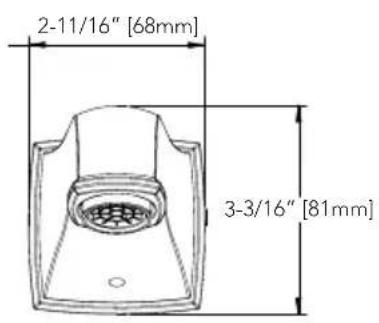

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

TS221E
