Type de produit	Lecteur de code-barres 2D sans fil
Marque	Aqprox
Modèle	appLS17I2D
Dimensions (scanner)	185 × 75 × 95 mm
Dimensions (base)	142 × 105 × 70 mm
Alimentation	DC 5 V
Consommation en fonctionnement	200 mA
Consommation en veille	24 mA
Interface	USB (2.4 GHz ou Bluetooth HID/SPP/BLE)
Capteur	CMOS 1280 × 800
Source lumineuse	LED blanche (éclairage) et LED rouge (mise au point)
Symbologies prises en charge	QR Code, MicroQR, Data Matrix, PDF417, Micro PDF417, Aztec, EAN13/EAN8, UPCA/UPCE, Code128, Code39, Code11, Code93, Code32, Coda Bar, Interleaved 2 of 5, Plessey, MSI, Pharmacode, IATA 2 of 5, Composite Code-A/B/C, RSS-14, RSS-14 Expanded, RSS-14 Limited, Straight 2 of 5
Profondeur de champ (UPC/EAN 15 mil)	35 mm à 310 mm
Contraste d'impression minimal	20%
Angle de balayage	Rotation ±360°, inclinaison ±40°, biais ±40°
Température de fonctionnement	0°C à +50°C
Température de stockage	-40°C à +70°C
Humidité de fonctionnement	5% à 95% (sans condensation)
Batterie	Lithium-ion rechargeable interne (indicateur de charge par LED)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas ouvrir l'appareil. Ne pas exposer à l'eau. Utiliser la tension recommandée.
Recyclage	Respecter la directive DEEE (2002/96/CE). Ne pas jeter avec les déchets ménagers.

FOIRE AUX QUESTIONS - appLS17I2D Aqprox

Comment connecter le lecteur à un téléphone Android via Bluetooth ?

Allumez le lecteur, maintenez le bouton enfoncé 8 secondes pour passer en mode appairage Bluetooth HID (les voyants bleu et vert clignotent). Sur votre téléphone, activez Bluetooth, recherchez les appareils et sélectionnez "Barcode Scanner HID". Un bip et un voyant bleu fixe confirment la connexion.

Pourquoi mon lecteur ne scanne-t-il pas certains codes-barres ?

Certains codes-barres moins courants sont désactivés par défaut. Scannez le code de configuration correspondant pour les activer. Si vous ne connaissez pas le type, contactez le support Aqprox.

Comment réinitialiser le lecteur aux paramètres d'usine ?

Scannez le code-barres de réinitialisation d'usine fourni dans le manuel (page 16 ou codes spécifiques). Cela restaure tous les paramètres par défaut.

Que faire si le lecteur ne se connecte pas après l'appairage ?

Vérifiez que le voyant bleu est fixe (connexion OK). Si le mode inventaire est activé, scannez le code pour repasser en mode normal. Assurez-vous également que le mode de communication est correct (HID/SPP/BLE).

Comment savoir si la batterie est faible ?

Lorsque la batterie est épuisée, le lecteur émet cinq bips courts et cesse de scanner. Le voyant rouge clignote également si la batterie est faible ou mal installée.

Le lecteur peut-il lire les codes-barres sur les écrans de smartphone ?

Oui, ce modèle est conçu pour lire parfaitement les codes-barres affichés sur les écrans électroniques, y compris les smartphones, grâce à sa source lumineuse LED blanche.

Comment coupler le lecteur avec un PC sans Bluetooth ?

Utilisez le dongle (base) fourni. Connectez la base au PC via USB, puis scannez le code "mode 2.4G" et le code "Forcer l'appairage avec le récepteur". Le voyant vert fixe confirme l'appairage.

Que signifient les voyants LED ?

Rouge fixe = charge en cours, Rouge éteint = charge terminée, Bleu fixe = connexion sans fil OK, Vert clignotant = appairage 2.4G, Vert et bleu clignotants alternés = appairage HID, Synchrones = appairage BLE.

Comment nettoyer le lecteur ?

Utilisez un chiffon doux et sec. Ne versez aucun liquide sur l'appareil et n'utilisez pas de nettoyants abrasifs.

Le lecteur est-il compatible avec Windows 10 ?

Oui, le lecteur est compatible avec XP, Windows 7, 8 et 10 via USB ou Bluetooth.

MODE D'EMPLOI appLS17I2D Aqprox

Notre scanner appLS17I2D a été développé pour répondre aux besoins croissants de la lecture de codes-barres 2D. Non seulement il lit avec précision et rapidité les codes 1D et 2D, mais il capture aussi parfaitement les codes-barres sur les écrans électroniques (tels que les téléphones portables et smartphones) et fournit un outil d'acquisition de données efficace pour les coupons et les e-tickets. Il convient à une grande variété d'applications. C'est certainement un produit rentable et performant.

Paramètres techniques

Performances de numérisation

• Capteur: 1280 × 800 CMOS
• Source lumineuse: LED blanche
• Mise au point: LED rouge

- Symbologies prises en charge: 2D: QR Code, MicroQR, Data Matrix, PDF417, Micro PDF417, Aztec / 1D: EAN13/EAN8, UPCA/UPCE, Code128, Code39, Code11, Code93, Code32, Coda Bar, Interleaved 2 of 5, Plessey, MSI, Pharmacode, IATA 2 of 5, Composite Code-A, Composite Code-B, Composite Code-C, RSS-14, RSS-14 Expanded, RSS-14 Limited, Straight 2 of 5

- Profondeur de champ:

UPC/EAN

35mm-310mm

(15mil)

- Contraste d'impression: 20%

- Angle de balayage: rotation ± 360^ , angle d'inclinaison ± 40^ , tolérance de biais ± 40^ .

Machines / Paramètres électriques

• Interface: USB
• Taille: 185 (W) × 75 (D) × 95 (H) mm
• Taille de base: 142 (W) × 105 (D) × 70 (H) mm
• Tension: DC 5 V
• Consommation en fonctionnement: 200mA
• Consommation en mode veille: 24mA

Environnement

• Température de fonctionnement: 0°C \~ +50°C
• Température de stockage: -40°C \~ +70°C
• Humidité en fonctionnement: 5% \~ 95% (sans condensation)
• Lumière ambiante: Source de lumière intérieure normale

Français

Description du produit

Apparence

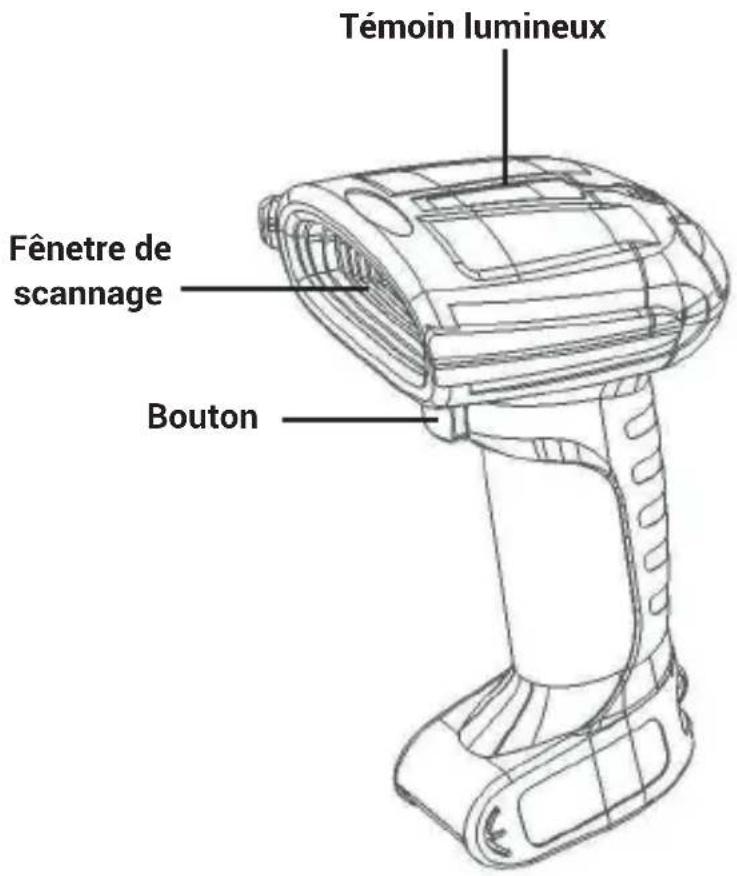

Témoin lumineux Fênetre de scannage Bouton

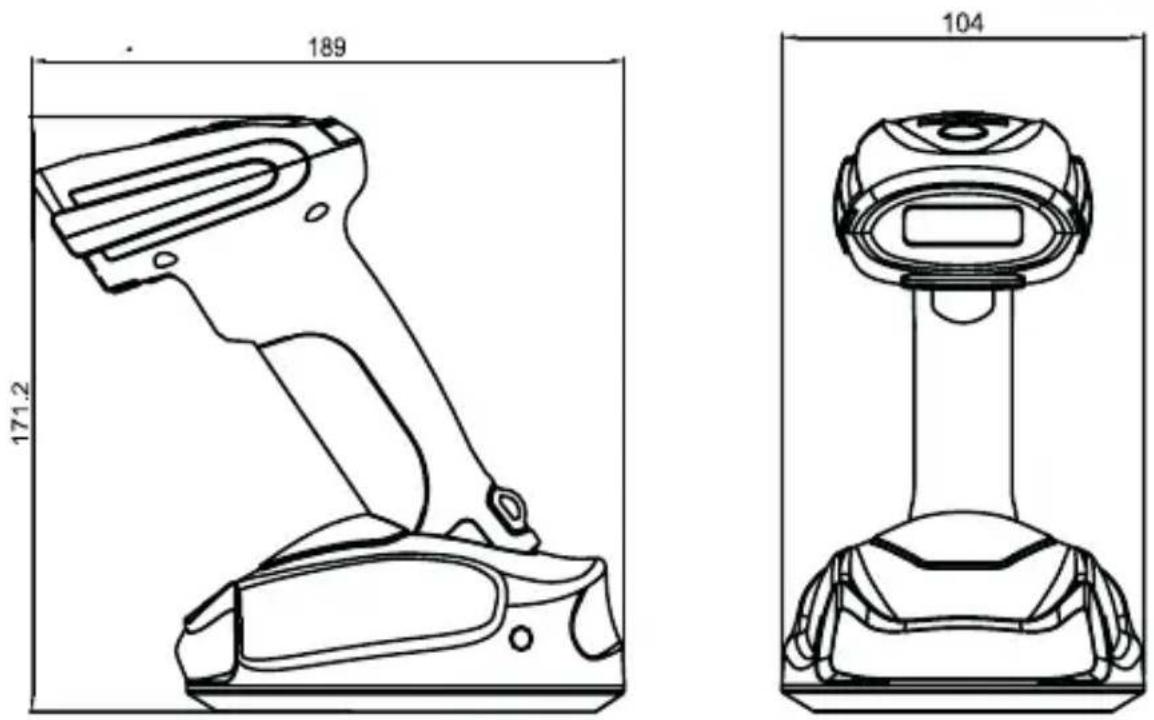

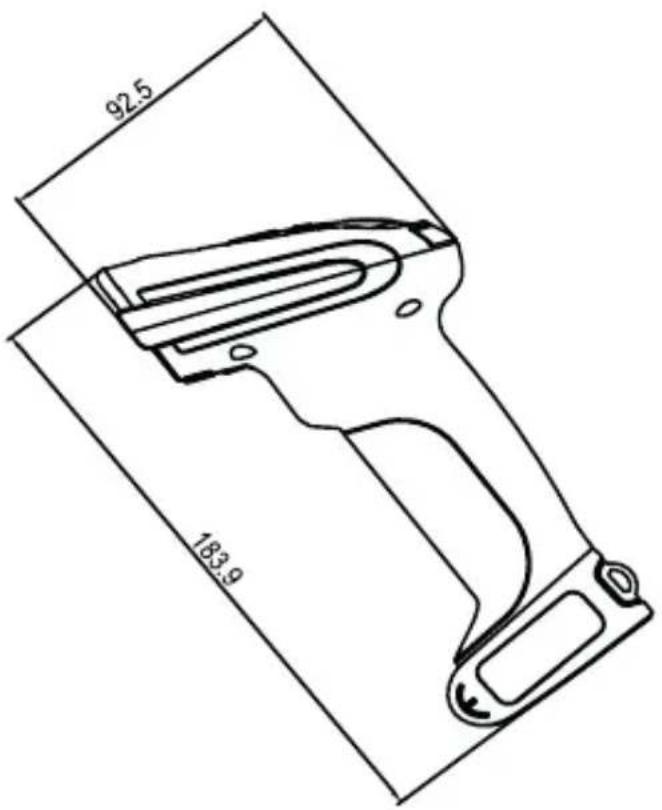

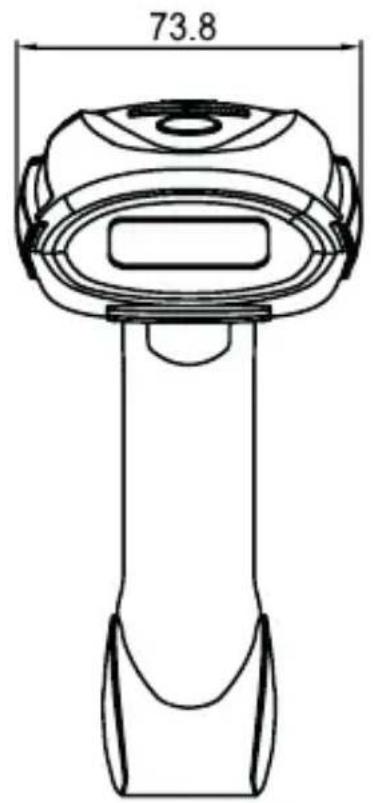

Dimensions (mm)

92.5 183.9

73.8

189 171.2 104

Comment utiliser le lecteur de code-barres

A. Lors de l'utilisation de la fonction 2.4GHz, vous pouvez coupler le lecteur avec des PC qui n'ont pas le Bluetooth grâce au dock loader. Pour ce faire, connectez la base au PC à l'aide du câble USB. Le scanner est compatible avec les systèmes tels que XP, Win7, Win8, Win10, etc. B. Lorsque vous utilisez Bluetooth, vous pouvez coupler avec Android, des téléphones mobiles IOS ou des PC dotés de fonctions Bluetooth.

Menu de configuration

Ce modèle de scanner est conçu pour modifier les paramètres en lisant un code-barres spécial. Dans cette section, vous trouverez tous les codes-barres les plus importants disponibles pour la configuration.

Codes de configuration

Mode Bluetooth HID

Couplage avec des téléphones mobiles Android ou iOS ou des PC avec fonction Bluetooth

Méthode 1 : Entrer manuellement en mode Bluetooth HID

A: Allumez le lecteur et maintenez la touche enfoncée pendant 8 secondes pour passer en mode d'appairage Bluetooth HID, les voyants bleu et vert clignotent.
B: Activez Bluetooth dans l'appareil pour détecter le lecteur nommé "Barcode Scanner HID".
C: Cliquez sur "Barcode Scanner HID" pour entrer l'état du couplage.
D: Si l'appairage est réussi, vous entendrez un bip et le voyant bleu restera fixe.

Français

Méthode 2 : Code pour entrer en mode Bluetooth HID

A: Allumez le lecteur et scannez le code suivant:

Barcode image containing machine-readable data, no human-readable text visible

Enter setting mode

B: Scannez le code "enter Bluetooth HID mode".

C: Scannez le code ci-dessous pour entrer en mode d'appairage. Les voyants bleu et vert clignotent.

Barcode image containing machine-readable data, no human-readable text visible

D: Activer Bluetooth sur l'appareil pour détecter le lecteur nommé "Barcode Scanner HID".

E: Cliquez sur "Barcode Scanner HID" pour entrer l'état du couplage.

F: Si l'appairage est réussi, vous entendrez un bip et le voyant bleu restera fixe.

A. Allumez le lecteur et scannez le code "Enter setting mode".

Barcode image containing machine-readable data, no human-readable text visible

Enter setting mode

B: Scannez le code approprié.

C: Vous entrerez en mode appairage. Le voyant bleu clignote.

D: Connectez Bluetooth à votre logiciel personnalisé et recherchez le lecteur de codes-barres SPP / BLE Active Bluetooth

E: Si l'appairage est réussi, le voyant vert restera fixe.

Paramètres du nom Bluetooth

A: Scannez les codes suivants:

B: Sélectionnez le code-barres personnalisé avec le nom que vous voulez pour le lecteur.

*Remarque : a) Le nom doit faire un maximum de 16 octets.

b) Le nom complet comprend : Nom Bluetooth + type de protocole. Si, par exemple, le nom a été réglé sur "Scanner", le nom en mode Bluetooth HID sera "Scanner HID", en mode SPP il sera "Scanner SPP" et en mode BLE il sera "Scanner BLE".

Couplage avec le dongle (base)

Les appareils qui ne sont pas équipés de Bluetooth doivent être couplés avec un dongle.

A. Allumez le lecteur et scannez le code "mode 2.4G".

B. Scannez le code "Forcer l'appairage avec le récepteur", le mode d'appairage commence et le voyant bleu clignote:

C. Lorsque vous entendez un bip, le lecteur est appairé correctement et le voyant vert reste allumé.

Restauration des valeurs d'usine

Lors de la configuration du scanner, il se peut que vous numérisiez par inadvertance certains codes et que, par conséquent, le lecteur ne fonctionne pas correctement. Pour revenir à l'état d'initialisation, scannez le code qui vous convient le mieux ci-dessous:

Vérifier la batterie restante

*Plus d'options de configuration sont disponibles à partir de la page 16 ou consultez notre site web www.approxtpv.es.

Luminaire LED

Description des fonctions de base de la lampe témoin :

• Une lumière rouge fixe indique que le lecteur est en charge. Lorsque le voyant rouge s'éteint, cela indique que la charge est terminée ou que la base n'est pas connectée. Lorsque le voyant rouge clignote, cela indique qu'il n'y a plus de batterie ou que la batterie n'est pas installée correctement.
• Un voyant bleu fixe indique que la connexion sans fil est correcte.
• Un voyant vert clignotant indique l'état du couplage en mode 2.4G.
• Un voyant vert clignotant rapidement indique l'état de l'appairage en mode SPP.
• Les voyants verts et bleus clignotants indiquent alternativement l'état de l'appairage en mode HID.
• Des voyants verts et bleus clignotants synchrones indiquent l'état de l'appairage en mode BLE ou que l'état de mise à jour est en cours de saisie.

Buzzer

• Un son long (d'abord grave puis aigu) indique que le lecteur est allumé.
• Un son long (d'abord aigu puis grave) indique que le lecteur a été éteint.
• Un son court (basse fréquence) indique qu'un code-barres a été lu, que l'appairage a réussi ou que la connexion sans fil est réussie.
• Un son court (d'abord grave puis aigu) indique que les données numérisées ont été enregistrées.
• Un son court (d'abord aigu puis grave) indique que le code d'installation a été scanned.
• Trois sons courts (basse fréquence) indiquent que la transmission sans fil a échoué ou que le stockage est plein.
• Cinq tonalités courtes (basse fréquence) et l'arrêt du balayage indiquent que la batterie est épuisée.
• Deux tonalités courtes (basse fréquence) indiquent une déconnexion sans fil.

- Deux tonalités courtes (haute fréquence) indiquent que le code de configuration de balayage ne fonctionne pas.

Problèmes les plus courants

Que puis-je faire si je ne peux pas connecter le lecteur à mon téléphone Android Bluetooth ?

Assurez-vous que votre téléphone est Android 3.0 ou supérieur et peut se connecter directement.

Pourquoi ne puis-je pas scanner certains codes-barres ?

Certains codes-barres moins utilisés sont désactivés par défaut à l'usine, vous pouvez normalement les scanner en activant le réglage du code-barres correspondant. Si vous ne connaissez pas le type de code-barres, veuillez nous contacter.

Pourquoi ne puis-je pas charger les codes-barres sur mon ordinateur ou mon téléphone portable après l'appairage ?

A. Confirmez si l'appairage est correct, le voyant LED du scanneur sera bleu.
B. Si la fonction de comptage a été activée (le code-barres n'est pas automatiquement chargé en mode inventaire), vous devez scanner manuellement le code-barres correspondant.
C. Passez en mode normal, vous pouvez charger pendant la numérisation.

Que puis-je faire si mon ordinateur ou mon téléphone portable ne trouve pas le lecteur via Bluetooth ?

Assurez-vous que le mode de communication sélectionné est le mode Bluetooth HID.

Le lecteur a déjà été connecté au téléphone ou à l'ordinateur, comment le reconnecter ?

Supprimez le Bluetooth couplé dans l'interface de recherche Bluetooth, puis refaire l'appairage de nouveau.

Consignes de sécurité, d'entretien et de recyclage

1. Attention : N'ouvrez jamais l'appareil, les pièces internes présentent des risques d'électrocution.
2. N'installez pas cet appareil près d'un point d'eau, par exemple dans une zone mouillée, dans une zone extérieure non protégée ou dans toute zone classée comme humide.
3. N'insérez pas d'objets dans l'appareil par les trous car ils peuvent entrer en contact avec des points de tension et provoquer des courts-circuits dans les pièces et provoquer des incendies ou des chocs électriques.
4. Ne renversez aucun type de liquide sur l'appareil. Risque d'explosion!

Français

1. Ne pas écraser les câbles d'alimentation, risque de court-circuit!
2. Branchez-le toujours pour l'alimentation ou la charge à la tension recommandée par le fabricant.
3. Nettoyer le produit avec un chiffon doux et sec.
4. Respecter les réglementations locales en matière d'élimination des déchets.

Recyclage

AEE REI-RAEE 5548 Dans ce manuel, le symbole du récipient barré indique que le produit est soumis à une directive européenne 2002/96/CE, les produits électriques ou électroniques, piles, accumulateurs et autres accessoires doivent être collectés séparément.

En fin de vie de l'appareil, utilisez des bacs de recyclage. Ce geste contribuera à réduire les risques pour la santé et à préserver l'environnement.

Les mairies et les distributeurs, vous apporteront les précisions indispensables en matière de recyclage de leur ancien appareil.

Si cet appareil dispose d'une batterie interne, elle doit être retirée et disposée séparément pour une bonne gestion appropriée.
