Type de produit	Luminaire extérieur solaire avec détecteur de mouvement
Marque	Vaxcel
Modèle	T0723
Dimensions (L x H x P)	19 x 40 x 15 cm
Alimentation solaire	Panneau solaire intégré + batterie rechargeable Li-ion 18650 3.7V 2600 mAh
Alimentation de secours	3 piles alcalines type C 1.5V (non incluses)
Modes de fonctionnement	OFF, TEST, AUTO, ES (Économie d'énergie)
Détecteur de mouvement	Angle de détection 240°, portée max 15,25 m (50 pi)
Réglage sensibilité détecteur	Haut (H), Moyen (M), Bas (L)
Durée d'éclairage réglable	30 s, 1 min, 2 min (selon mode)
Température de couleur	Faible 2700K, élevée 5000K
Hauteur d'installation recommandée	Min. 2,45 m (8 pi)
Distance panneau solaire-luminaire	Jusqu'à 5 m (16 pi) avec câble fourni
Utilisation	Extérieur
Entretien	Nettoyer la lentille du détecteur avec un chiffon doux tous les 1-2 mois
Sécurité	Installation droite, éviter sources de chaleur à proximité
Pièces de rechange	Chevilles (A), vis pour cloisons sèches (B), nécessaire d'assemblage 6790MM
Garantie	1 an (défauts de fabrication, hors conditions extrêmes)
Service client	[e-mail], 1-800-482-9235

FOIRE AUX QUESTIONS - T0723 Vaxcel

Comment changer la batterie rechargeable ?

Dévissez les deux vis à l'arrière du luminaire, ouvrez le couvercle et remplacez la batterie lithium-ion 18650 3,7V 2600 mAh. Refermez et revissez. Vous pouvez également insérer 3 piles alcalines type C comme alimentation de secours.

Pourquoi la lumière ne s'allume-t-elle pas ?

Vérifiez que le panneau solaire reçoit la lumière directe du soleil et n'est pas obstrué. Nettoyez les contacts de la batterie avec un chiffon sec, assurez-vous que la batterie est bien en place ou remplacez-la par une neuve.

Comment régler la sensibilité du détecteur de mouvement ?

Utilisez le sélecteur SENS situé sur le côté droit de la tête du détecteur. Choisissez entre H (Haut, ~15,25 m), M (Moyen, ~9,75 m) ou L (Bas, ~4,87 m) selon la portée souhaitée.

Quelle est la portée du détecteur ?

Le détecteur a un angle de détection de 240°. La portée maximale est de 15,25 m (50 pi) en réglage haut (H) à 25°C. Réduisez la sensibilité pour une portée plus courte.

Puis-je utiliser uniquement des piles sans panneau solaire ?

Oui, vous pouvez utiliser 3 piles alcalines type C 1,5V (non incluses) comme seule source d'alimentation. Insérez-les dans le compartiment prévu à cet effet.

Comment installer le panneau solaire ?

Fixez le panneau solaire au mur en perçant deux trous et en utilisant les chevilles (A) et vis (B) fournies. Connectez son câble de 5 m à la base du luminaire. Placez le panneau dans un endroit ensoleillé sans ombre.

Quelle est la hauteur d'installation recommandée ?

Installez le luminaire à au moins 2,45 m (8 pi) au-dessus du sol pour une détection optimale et pour éviter les déclenchements intempestifs.

Que faire si la lumière reste allumée en journée ?

Vérifiez le mode sélectionné : en mode TEST, la lumière fonctionne même de jour. Passez en mode AUTO ou ES pour un fonctionnement nocturne uniquement.

Comment contacter le service client Vaxcel ?

Vous pouvez joindre le service client par email à [e-mail] ou par téléphone au 1-800-482-9235 pour toute question ou réclamation sous garantie.

Quelle est la durée de vie des piles alcalines ?

Trois piles alcalines type C offrent environ 36 000 secondes d'éclairage total. Selon l'usage, elles durent entre 75 et 450 jours (estimation basée sur 8 activations par jour).

MODE D'EMPLOI T0723 Vaxcel

Important à savoir

Pour obtenir les meilleurs résultats, placez le panneau solaire dans un endroit où il recevra le maximum de lumière du soleil. Idéalement, l'emplacement ne doit pas être couvert ou ombragé.

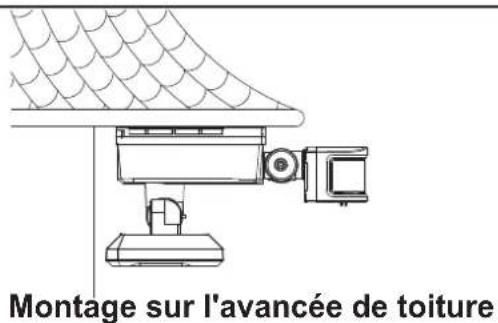

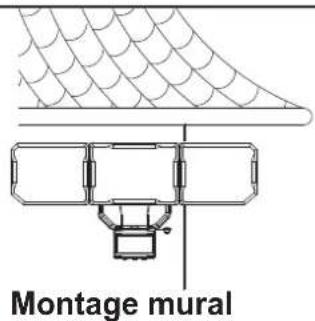

Remarque : Le luminaire peut être fixé au mur ou sur l'avancée de toiture.

Le luminaire et le détecteur doivent être montés comme indiqué ci-dessus lors de l'installation (en fonction du type d'installation).

Avant d'installer le luminaire sous une avancée de toiture, la tête du détecteur doit être tournée comme indiqué dans les deux étapes suivantes pour un fonctionnement correct et pour éviter tout risque de choc électrique.

Pour l'installation sous l'avancée de toiture uniquement :

- Faites pivoter la tête du détecteur vers la surface de montage.

- Tournez la tête du détecteur dans le sens inverse des aiguilles d'une montre de 180° de façon à ce que les commandes soient orientées vers le bas.

Étapes d'installation

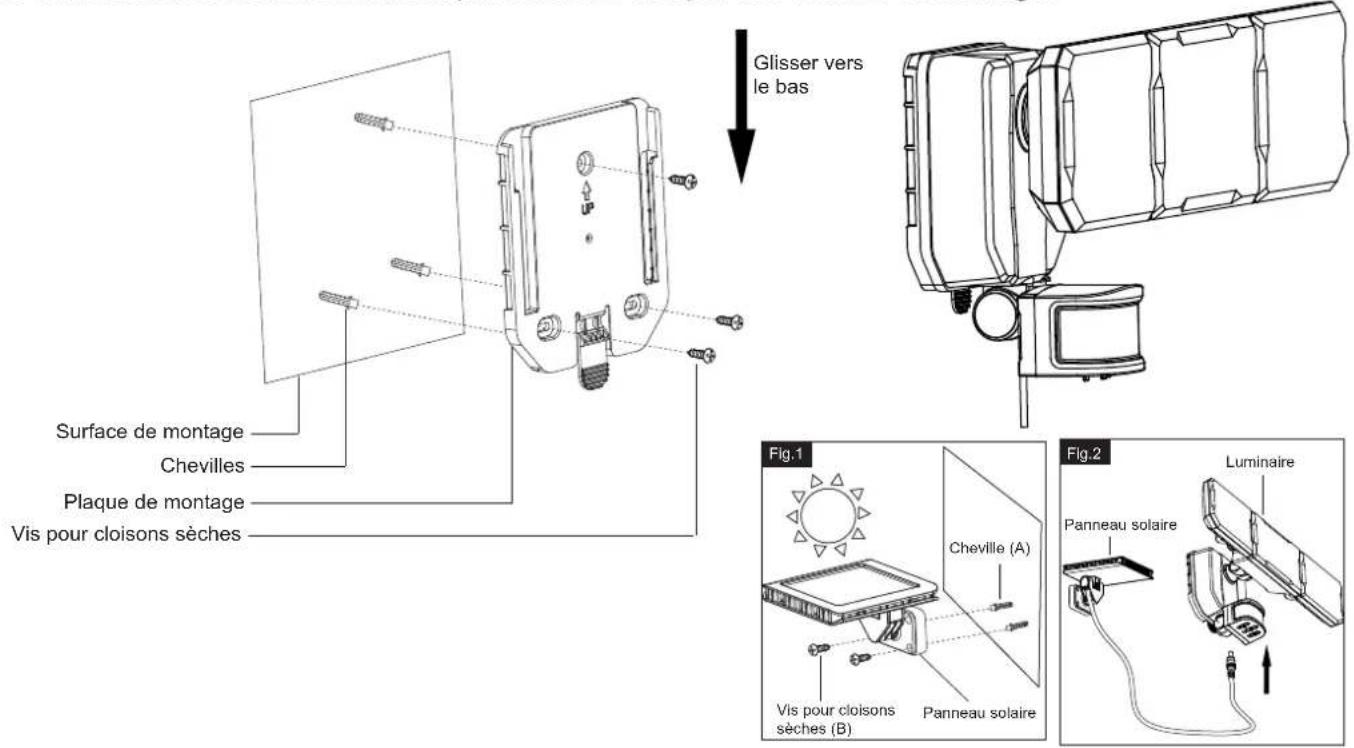

1. Retirez la plaque de montage située à l'arrière du luminaire.

2. Installez la plaque de montage sur le mur ou la surface de montage à l'aide de vis pour cloisons sèches (B).

3. Si le montage est effectué sur une surface en bois, percez trois trous de 0,24 cm (3/32 po) dans la surface de montage. Installez les deux vis de montage à travers la plaque de montage et dans la surface de montage.

4. En cas de montage sur un panneau de plâtre ou de la brique, percez trois trous de 0,60 cm (7/32 po) dans la surface de montage. Insérez les chevilles murales (A) et fixez la plaque de montage à l'aide des trois vis de montage.

5. Faites glisser le luminaire sur la plaque de montage.

6. Placez le panneau solaire sur le mur et marquez l'emplacement du perçage. Utilisez une perceuse électrique (non fournie) pour percer deux trous dans la surface de montage. Installez ensuite le panneau solaire de la même manière que la plaque de montage sur le mur à l'aide de vis pour cloisons sèches (B) avec ou sans chevilles (A). (Voir Fig. 1) Remarque : Le panneau solaire est équipé d'un fil de connexion de 5 m (16 pi) de sorte que le luminaire et le panneau solaire peuvent être installés à une distance maximale de 5 m (16 pi) l'un de l'autre.
7. Connectez le câble du panneau solaire au bas du panneau d'éclairage et au bas du luminaire. N'utilisez que le panneau solaire fourni pour charger le luminaire, tout autre chargeur externe risque d'endommager le luminaire. (Voir Fig. 2)

Réglage de la tête du détecteur (C) :

1. Orientez la tête du détecteur vers la zone de détection souhaitée, en maintenant un angle de 5° à 40° vers le bas pour permettre à l'humidité de s'écouler. Remarque : Veillez à ce que la tête du détecteur soit positionnée de manière à ce que les commandes soient orientées vers le sol.

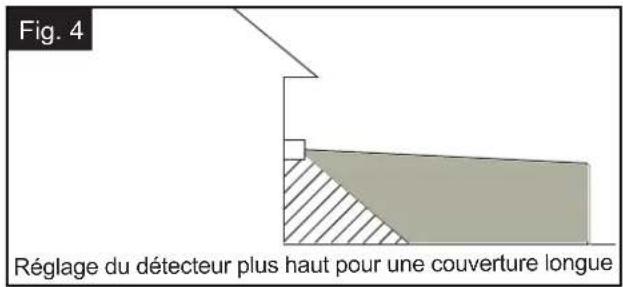

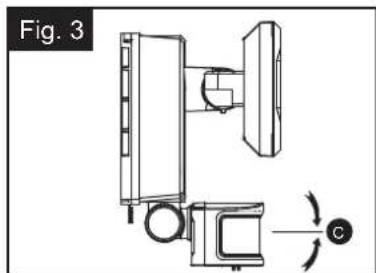

2. Vous pouvez faire pivoter la tête du détecteur de haut en bas pour modifier la zone de couverture.(Voir Fig. 3) Remarque : La portée réglée trop haut peut augmenter les déclenchements intempestifs. (Voir Fig. 4 et Fig. 5)

Sensibilité du détecteur de mouvement

• Vous pouvez régler la sensibilité du détecteur de mouvement en utilisant le sélecteur « SENS » situé sur le côté droit de la tête du détecteur. (Voir Fig. 10)
• Réglez la sensibilité du détecteur de mouvement sur HIGH (H), MEDIUM (M) ou LOW (L) pour obtenir les performances souhaitées.
• Portée approximative pour chaque réglage : 15,25 m (50 pi) (H), 9,75 m (32 pi) (M), 4,87 m (16 pi) (L).

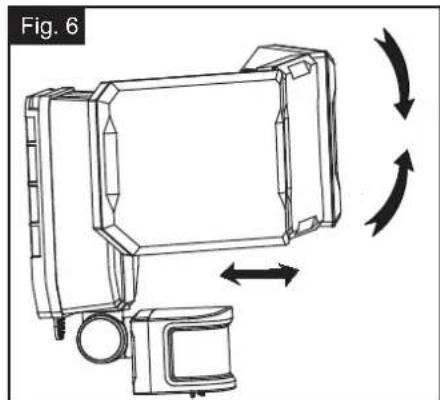

Réglage de la tête d'éclairage (B) :

1. Réglez la tête d'éclairage vers le haut ou vers le bas, vers la gauche ou vers la droite en fonction de la zone souhaitée. Maintenez les têtes d'éclairage à une distance d'au moins 25 mm (1 po) du détecteur. (Voir Fig. 6)
2. Gardez les têtes d'éclairage (B) tournées vers le bas à un angle d'environ 30 degrés pour éviter les dommages causés par l'eau.

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiante se refroidit. Pour un rendement optimal, nettoyez délicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Pour de meilleures performances, installez le luminaire à au moins 2,45 m (8 pi) au-dessus du sol. À cette hauteur, le luminaire fournira une distance de détection allant jusqu'à 15,25 m (50 pi) à 25 degrés Celsius (77 degrés Fahrenheit). (Voir Fig. 7)
3. Le détecteur détecte les mouvements sur une plage de détection de 240 degrés. (Voir Fig. 8)

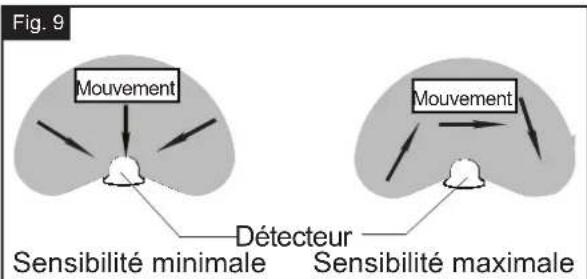

4. Le détecteur sera plus sensible aux mouvements qui traversent sa trajectoire de détection qu'aux mouvements qui sont directement dirigés vers lui. (Voir Fig. 9)
5. Pour réduire les nuisances possibles, n'installez pas le luminaire à proximité d'une source de chaleur comme un climatiseur, un évent ou une chaudière

L'endroit où vous installez votre luminaire est important :

Veillez à ce que le luminaire soit monté droit sur le mur; sinon, la distance de détection peut être limitée.

Fonctions et fonctionnement :

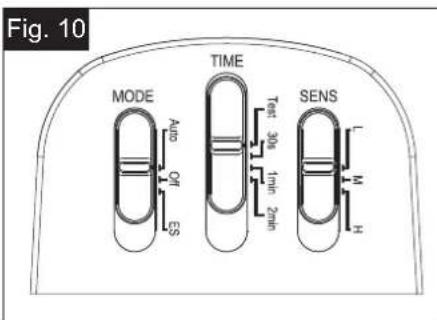

Choisissez un mode en faisant glisser l'interrupteur situé sous le détecteur du luminaire. (Voir Fig. 10)

1. MODE OFF

2. L'interrupteur de mode du luminaire est réglé par défaut sur « OFF ».

3. En MODE « OFF », l'alimentation est coupée pour économiser de l'énergie et améliorer la charge de la pile.

4. MODE TEST (fonctionnement diurne et nocturne).

- Faites glisser l'interrupteur « TIME » de la tête du détecteur sur la position « Test ».

Faites glisser l'interrupteur « MODE » sur la position « Auto » ou « ES » pour faire fonctionner le mode test.

- La lumière s'allume à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant qu'un mouvement est détecté. Si aucun mouvement n'est détecté pendant 5 secondes, la lumière revient à une luminosité faible (2700 K), puis s'éteint automatiquement après 5 secondes supplémentaires si aucun autre mouvement n'est détecté.

1. MODE AUTO (fonctionnement nocturne uniquement)

En mode « AUTO », faites glisser l'interrupteur « Time » sur la durée souhaitée (30 s/1 min/2 min). Au crépuscule, la lumière s'allume avec une faible luminosité (2700 K). Lorsqu'un mouvement est détecté, la lumière passe à un niveau de luminosité élevé (5000 K) et reste allumée tant qu'un mouvement est détecté. Lorsque plus aucun mouvement n'est détecté, la luminosité élevée (5000 K) reste allumée pendant la durée prédéterminée (30 s/1 min/2 min), puis repasse automatiquement à la luminosité faible (2700 K) si aucun autre mouvement n'est détecté. La lumière s'éteindra automatiquement à l'aube.

1. MODE Économie d'énergie (fonctionnement nocturne uniquement)

En mode « ES », faites glisser l'interrupteur « Time » sur la durée souhaitée (20 s/1 min/2 min). Au crépuscule, la lumière reste éteinte. Lorsqu'un mouvement est détecté, la lumière passe à un niveau de luminosité élevé (5000 K) et reste allumée tant qu'un mouvement est détecté. Après qu'aucun mouvement n'a été détecté pendant les 10 premières secondes, la luminosité élevée (5000 K) passe à une luminosité faible (2700 K) pendant le temps restant prédéterminé (30 s/1 min/2 min), puis s'éteint automatiquement si aucun autre mouvement n'est détecté. La lumière s'éteindra automatiquement à l'aube.

2 TYPES DE MÉTHODES D'ALIMENTATION

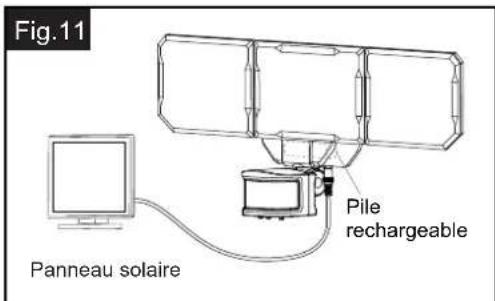

A. Fonctionnement par énergie solaire : (Voir Fig. 11)

Alimentation par pile rechargeable à l'intérieur du compartiment de la pile. Cette pile rechargeable peut être chargée par le panneau solaire. (Voir Fig. 11)

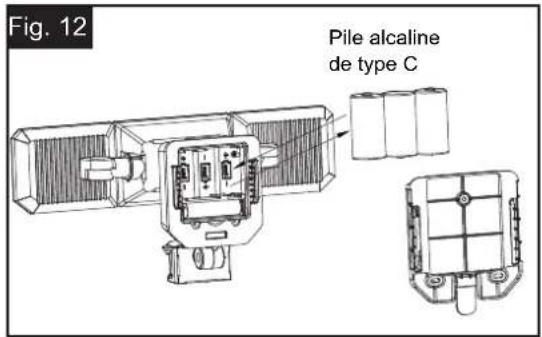

B. Fonctionnement sur pile : (Fig. 12)

Alimenté par 3 piles alcalines de type C de 1,5 V (piles non incluses). (Voir Fig. 12)

Remarques :

Pour maximiser la durée de fonctionnement, il est recommandé d'acheter et de mettre en place 3 piles alcalines de type C.

POUR INSÉRER / CHANGER LES PILES

Utilisation des piles alcalines et remplacement de la pile rechargeable

1. Dévissez les deux vis situées à l'arrière du luminaire pour déverrouiller le compartiment et tirez sur le couvercle pour l'ouvrir. (Voir Fig. 13)

1. Insérez les piles alcalines ou remplacez la pile rechargeable puis refermez la plaque. (Voir Fig. 14)

Remarque : Utilisation de piles alcalines sèches (type C 1,5 V x 3).

Utilise une pile lithium-ion 18650 de 3,7 V de 2600 mAh.

1. Serrez les deux vis à l'arrière du luminaire pour fixer le compartiment. (Voir Fig. 15)

1. Trois piles alcalines C courantes dureront 10 heures dans ce luminaire (36 000 secondes). Estimez que les piles dureront entre 75 et 450 jours en utilisant les hypothèses ci-dessous : 450 jours = durée d'éclairage de 10 secondes à 8 intervalles de « lumière allumée » par jour (36 000 secondes / 80 secondes par jour = 450 jours) 75 jours = durée d'éclairage de 60 secondes à 8 intervalles de « lumière allumée » par jour (36 000 secondes / 480 secondes par jour = 75 jours)

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

Liste des pièces de rechange :

Cheville (A)

Vis pour cloisons sèches (B)

Nécessaire d'assemblage 6790MM (1 JEU)

RÉSOLUTION DES PROBLÈMES

Si la lumière ne s'allume pas : Assurez-vous que le panneau solaire est placé de manière à recevoir la lumière directe du soleil et qu'il n'est pas bloqué par des arbres ou d'autres objets. Retirez la pile, essuyez les deux extrémités avec un chiffon propre et sec et réinstallez la pile. Vérifiez que la pile est bien en contact avec les bornes. Si ce n'est pas le cas, remplacez-la par une pile neuve.

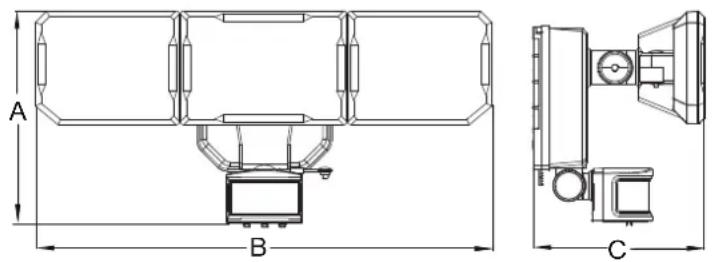

A : 19 cm (7-1/2 po)

B : 40 cm (15-3/4 po)

C : 15 cm (6 po)

Garantie de 1 an

Vaxcel garantit tous ses produits contre les défauts de fabrication et de finition pendant un an à compter de la date d'expédition.

En outre, tous les éclairages solaires sont couverts par une garantie d'un an pour la fonctionnalité du produit.

Exclusions : Cette garantie ne couvre pas les défaillances des produits dues à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifiée dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se réserve le droit de réparer, de remplacer ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retour d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.

Comment obtenir le service de garantie?

[e-mail]

1-800-482-9235
