B900 - Hotte Air King - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte murale
Débit d'air	900 m³/h
Nombre de vitesses	3 vitesses
Éclairage	LED intégré
Filtre à graisse	Filtre métallique lavable
Niveau sonore	54 dB à la vitesse maximale
Dimensions	90 cm de largeur
Installation	Installation murale requise
Consommation énergétique	Classe énergétique C
Maintenance	Nettoyage régulier des filtres recommandé
Sécurité	Protection contre les surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - B900 Air King

Comment nettoyer les filtres de la hotte Air King B900 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse. Utilisez une brosse douce pour enlever les résidus. Rincez à l'eau claire et laissez sécher complètement avant de les remettre en place.

Pourquoi ma hotte Air King B900 fait-elle du bruit ?

Un bruit excessif peut être dû à des filtres encrassés ou mal installés. Vérifiez également si la hotte est correctement fixée au mur. Si le bruit persiste, il peut s'agir d'un problème avec le moteur.

Comment régler la puissance d'aspiration de la hotte ?

La hotte Air King B900 dispose de plusieurs niveaux de puissance. Utilisez le panneau de contrôle pour sélectionner le niveau souhaité en fonction de vos besoins de cuisson.

Que faire si la lumière de ma hotte ne fonctionne pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous également que la hotte est correctement branchée et que le circuit électrique fonctionne.

Est-ce que la hotte Air King B900 peut être utilisée sans évacuation extérieure ?

Oui, la hotte peut être utilisée en mode recirculation avec des filtres à charbon. Assurez-vous d'installer les filtres appropriés pour ce mode.

Quelle est la puissance d'aspiration maximale de la hotte Air King B900 ?

La puissance d'aspiration maximale de la hotte Air King B900 est de 900 m³/h.

Comment installer la hotte Air King B900 ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de la fixer solidement au mur et de la brancher correctement à l'alimentation électrique.

Quels types de filtres sont compatibles avec la hotte Air King B900 ?

La hotte Air King B900 utilise des filtres en aluminium pour les graisses et des filtres à charbon pour le mode recirculation. Assurez-vous d'utiliser des filtres d'origine pour garantir un fonctionnement optimal.

Comment savoir si les filtres de ma hotte doivent être remplacés ?

Si vous remarquez une diminution de la performance d'aspiration ou si les filtres sont visiblement sales, il est temps de les nettoyer ou de les remplacer.

Y a-t-il une garantie pour la hotte Air King B900 ?

Oui, la hotte Air King B900 est généralement couverte par une garantie de 2 ans à partir de la date d'achat. Vérifiez les détails spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI B900 Air King

Modèles: B900, B1125

AirKing Ventilation Products®

Ventilateur de la série Professionnelle

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : CE MONTAGE DE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC LE MODÈLE XFMR129 DE TRANSFORMATEUR.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.

b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.

AVERTISSEMENT : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

c) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.
d) Lire toutes les instructions avant d'installer ou d'utiliser la hotte de cuisine.
e) Référez-vous aux instructions incluses avec le couvert de la hotte de cuisinière pour des informations additionnelles de sécurité.

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

AVERTISSEMENT : CETTE SOUFFLANTE EST CONCUE UNIQUEMENT POUR UTILISATION AVEC LES RCLES DE HOTTE DE CUISINIERE DES SERIES PROFESSIONNELLES KING MARQUEES APPLICABLES POUR UTILISATION AVEC CETTE LANTE. NE PAS INSTALLER DANS TOUTE AUTRE INSTALLATION.

SECTION 1

Préparation de l'installation

REMARQUE : Avant d'installer la soufflante, assurez-vous que le couvert de la hotte de cuisinière est installé adéquatement et solidement fixé en place. Voir les "Instructions de montage de la hotte de cuisinière".

1. Sortir la soufflante de son emballage et confirmer que toutes les pièces sont présentes. En plus de la soufflante, vous devriez avoir :

10 - Vis de #8-32

8 - Flat Washer

8 - Star Washer

1 - Condensateur

2 - Vis #6

1 - Transformateur

1 - Fusible

1 - Feuillet d'instruction/de sécurité

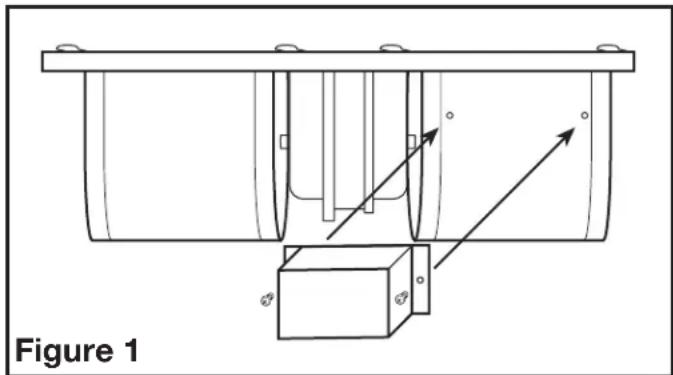

1. Fixer le condensateur à la soufflante en alignant les deux trous de la bride du condensateur avec les trous sur la soufflante. Utiliser les 2 vis #6 comprises pour faire la connexion et serrer complètement (Figure 1).

1. L'installation de la soufflante est légèrement différente d'une hauteur de couvercle à une autre. Pour les couvercles à une hauteur de 45,7 cm, procéder à la Section 2, pour des couvercles à une hauteur de 25,4 cm, procéder à la Section 3.

SECTION 2

Installation dans un couvercle à une hauteur de 45,7 cm

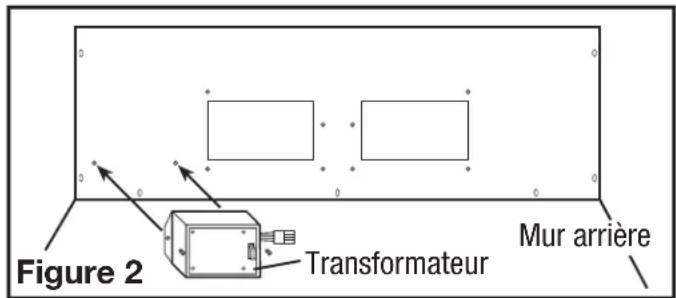

1. Installer le transformateur dans le couvercle de la hotte en alignant les 2 trous sur la bride du transformateur avec les 2 vis de montant au-dessus de la gauche du côté du couvercle de la hotte de cuisinière. Utiliser 2 des vis #8-32 pour faire la connexion et serrer complètement (Figure 2).

Figure 2 Transformateur Mur arrière

1. Installez lâchement les deux écrous à collets dentelés #10-32 (inclus) sur les goujons situés à l'intérieur du centre supérieur de la hotte.

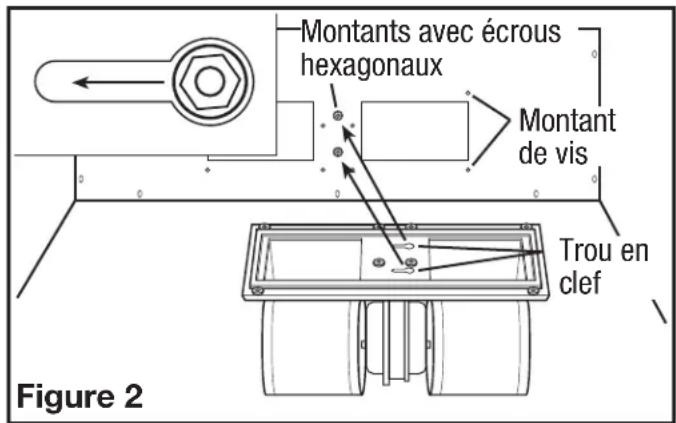

2. Soulever la soufflante dans le couvert de la hotte et glisser les trous en poire dans la bride de montage du moteur au-dessus des montants de la hotte. Glisser le moteur en place et serrer les écrous hexagonaux sur le montant de montage tout en alignant les 8 trous dans la bride de montage du moteur avec les 8 montants de vis de la hotte (Figure 3).

Montants avec écrous hexagonaux Montant de vis Trou en clef Figure 2

1. En utilisant 8 des vis #8-32 incluses, les rondelles plates et en étoile, montez le ventilateur en place et serrez toutes les vis. Confirmez que le ventilateur est solidement en place et qu'il n'y a aucun entrefer autour du joint du ventilateur.

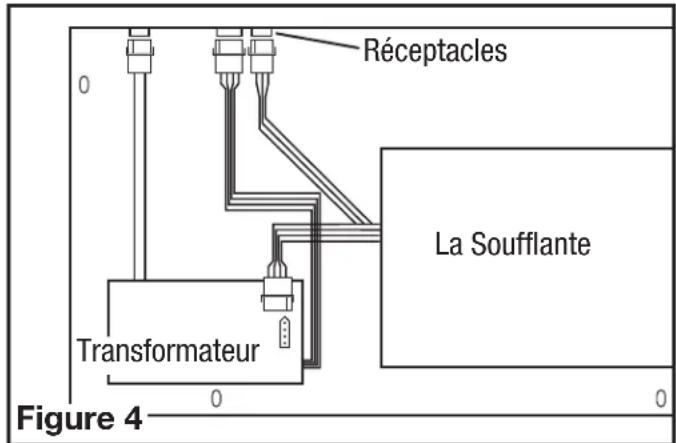

2. Brancher le cordon à raccord rapide à 3 fils de la soufflante dans le réceptacle du couvercle de la hotte de cuisinière. Brancher le cordon à raccord rapide à 4 fils de la soufflante dans le réceptacle du transformateur. Brancher le cordon à raccord rapide à 2 fils du transformateur dans le réceptacle sur le couvercle de la hotte de cuisinière. Brancher le cordon à raccord rapide à 4 fils du transformateur dans le réceptacle sur le couvercle de la hotte de cuisinière. Ces cordons ne s'ajusteront que d'une seule manière dans les réceptacles (Figure 4).

Réceptacles La Soufflante Transformateur Figure 4

SECTION 3

Installation dans un couvercle à une hauteur de 25,4 cm

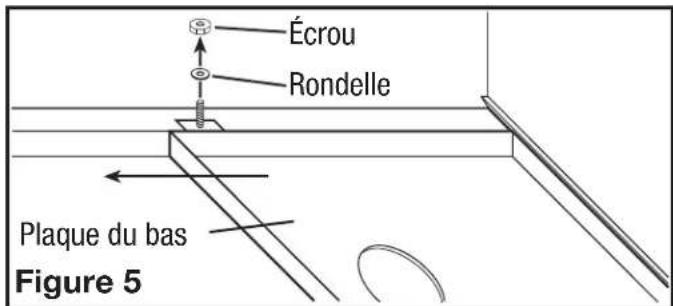

1. Enlever la plaque au bas à l'arrière de ce couvercle de hotte de cuisinière. Elle est fixée en place avec une écrou et une rondelle des deux côtés (Figure 5).

Écrou Rondelle Plaque du bas Figure 5

1. Installer le transformateur dans le couvercle de la hotte en alignant les 2 trous sur la bride du transformateur avec les 2 vis de montant au-dessus de la gauche du côté du couvercle de la hotte de cuisinière. Utiliser 2 des vis 8-32 pour faire la connexion et serrer complètement (Figure 2).

2. Installez lâchement les deux écrous à collets dentelés #10-32 (inclus) sur les goujons situés à l'intérieur du centre supérieur de la hotte.

3. Soulever la soufflante dans le couvert de la hotte et glisser les trous en poire dans la bride de montage du moteur au-dessus des montants de la hotte. Glisser le moteur en place et serrer les écrous hexagonaux sur le montant de montage tout en alignant les 8 trous dans la bride de montage du moteur avec les 8 montants de vis de la hotte (Figure 3).

4. En utilisant 8 des vis #8-32 incluses, les rondelles plates et en étoile, montez le ventilateur en place et serrez toutes les vis. Confirmez que le ventilateur est solidement en place et qu'il n'y a aucun entrefer autour du joint du ventilateur.

5. Brancher le cordon à raccord rapide à 3 fils de la soufflante dans le réceptacle du couvercle de la hotte de cuisinière. Brancher le cordon à raccord rapide à 4 fils de la soufflante dans le réceptacle du transformateur. Brancher le cordon à raccord rapide à 4 fils du transformateur dans le réceptacle sur le couvercle de la hotte de cuisinière. Ces cordons ne s'ajusteront que d'une seule manière dans les réceptacles (Figure 4).

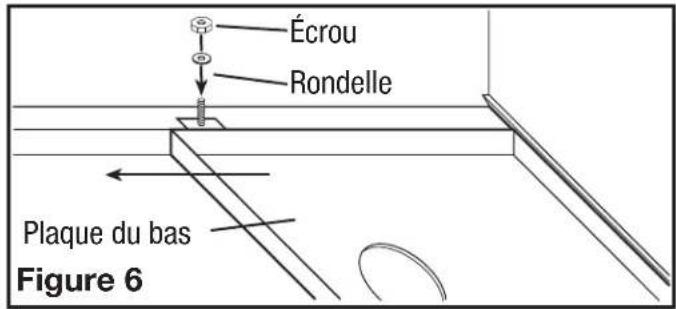

6. Réinstaller la plaque du bas à l'arrière en ajustant le rebord arrière de la plaque dans le canal situé sur l'arrière de la hotte et en réinstallant les deux vis et rondelles enlevées à l'Etape 1 (Figure 6).

Écrou Rondelle Plaque du bas Figure 6

SECTION 4

Terminer l'installation

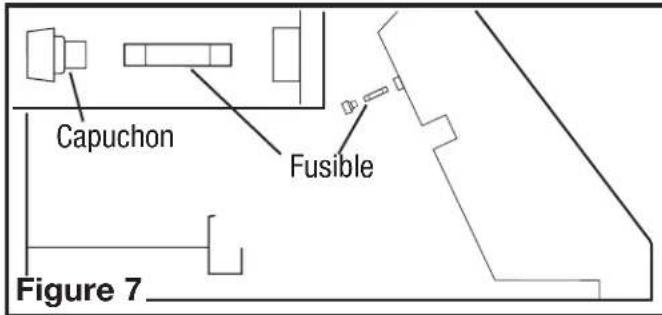

1. Installer le fusible compris dans le panneau électrique en tournant le capuchon du fusible en sens horaire et en tirant. Insérer le fusible à retardement de 0,6 x 3,2 cm dans le porte fusible et réinstaller dans le panneau (Figure 7).

Capuchon Fusible Figure 7

REMARQUE : Si vous aviez besoin de remplacer le fusible, le remplacer avec un fusible Bussman MDA-10 de 0,6 x 3,2 cm ou un fusible équivalent à 10 ampères, 250V, céramique, à retardement uniquement.

1. Référez-vous au manuel d'instruction de la hotte pour compléter l'installation, pour l'entretien et avant de remettre l'alimentation.

2. La soufflante est couverte par la garantie de la hotte de cuisinière.

DIAGRAMME DES PIÈCES DE REMPLACEMENT

# Q	é. Description	# de pièce de remplacement
1 1	Boîte de condensateur 5S1136114
2 1	Transformateur (B900) 5S1136513
	1 Transformateur (B1125) 5S1136512
3 1	Fusible 5S1136131
