Type de produit	Ventilateur d'évacuation avec conduit
Marque	Air King
Modèle	FAK80TRH
Alimentation électrique	120 V, 60 Hz
Diamètre de conduit recommandé	8 po (20,3 cm)
Type d'installation	Encastré au plafond
Détection d'humidité	Oui (humidostat intégré)
Vitesses	1 vitesse (avec mode manuel/automatique)
Matériau du boîtier	Acier
Matériau de la grille	Métal
Dimensions du boîtier (L x l x H)	9 3/8 x 10 7/16 x 8 1/8 po (23,8 x 26,5 x 20,6 cm)
Poids approximatif	2,5 kg
Garantie limitée	5 ans
Niveau sonore approximatif	≤ 1,5 sones (selon installation)
Débit d'air nominal	80 CFM (selon configuration du conduit)
Certifications	UL, ULC, résistance au feu
Entretien et nettoyage	Grille lavable avec détergent doux ; aspirer l'intérieur
Pièces détachées disponibles	Grille, assemblage soufflante, clapet coupe-feu, etc.
Réparabilité	Remplacement de l'assemblage soufflante, clapet, etc.

FOIRE AUX QUESTIONS - FAK80TRH Air King

Comment régler l'humidostat sur le FAK80TRH ?

Retirez la grille, localisez le cadran de l'humidostat sur le couvercle du compartiment de fil. Réglez entre 50% et 80% d'humidité relative selon votre climat. Si l'humidité dépasse le réglage, le ventilateur s'allume automatiquement.

Quel type de câblage est nécessaire pour l'installation ?

Pour les modèles avec détection d'humidité, un interrupteur à 3 voies (non inclus) est requis. Utilisez un câblage 120 V avec fil blanc (neutre), fil noir (sous tension) et fil vert/terre. Respectez les codes électriques locaux.

Comment nettoyer le ventilateur FAK80TRH ?

Coupez l'alimentation. Retirez la grille et nettoyez-la avec un détergent doux et un chiffon doux. Ne jamais utiliser d'abrasifs. Pour l'intérieur, utilisez un aspirateur avec embout. Ne pas immerger les pièces électriques.

Le ventilateur ne s'allume pas. Que faire ?

Vérifiez le fusible/disjoncteur, assurez-vous que la fiche de raccord du moteur est branchée, et que le câblage est correct. Si le problème persiste, le moteur peut être défectueux et doit être remplacé.

Quelle est la durée de la garantie ?

Air King offre une garantie limitée de 5 ans à partir de la date d'achat pour l'acheteur original. Elle couvre les vices de fabrication et de matériaux. Les dommages accidentels ou dus à une mauvaise utilisation ne sont pas couverts.

Puis-je utiliser ce ventilateur dans une cuisine ?

Non. Ce ventilateur est conçu pour la ventilation générale uniquement. Ne pas utiliser pour évacuer des vapeurs dangereuses ou explosives, et ne pas installer au-dessus d'une cuisinière.

Quel type de conduit est recommandé ?

Utilisez un conduit rigide isolé de 8 po (20,3 cm) de diamètre. Évitez les coudes serrés et privilégiez le parcours le plus court possible pour un débit d'air optimal.

Comment installer l'amortisseur de plafond à ressort ?

Portez des gants. Placez l'amortisseur dans le boîtier AKFH2 en alignant le cadre. Fixez avec deux vis n°8 x 1 po dans les fentes oblongues. Serrez lentement pour ne pas endommager les languettes.

Le ventilateur fait plus de bruit que la normale. Causes possibles ?

Vérifiez que le moteur est bien fixé (vis serrées) et que l'hélice ne frotte pas contre le boîtier. Si le problème persiste, contactez le service après-vente.

Où trouver les pièces de rechange ?

Les pièces comme la grille (5S1214014), l'assemblage soufflante (5S1214100 pour FA80TR), ou l'amortisseur coupe-feu (5S1204030) sont disponibles. Contactez Air King ou votre revendeur.

MODE D'EMPLOI FAK80TRH Air King

Ventilateur d'Évacuation

LIRE et conserver ces instructions

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ-VOUS ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

Instructions générales de sécurité

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques.

d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit :

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous avez des questions, veuillez contacter le fabricant. b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies. b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code. c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur.

e) Cette unité doit être mise à la terre. f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance. g) Lire toutes les instructions avant d'installer ou d'utiliser le ventilateur.

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES

PERSONNELLES, N'UTILISEZ PAS DE PIÈCES DE RECHANGE QUI N'ONT PAS ÉTÉ RECOMMANDÉES PAR LE FABRICANT (PAR EXEMPLE, DES PIÈCES FABRIQUÉES À LA MAISON À L'AIDE D'UNE IMPRIMANTE 3D).

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC

ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À L'EXTÉRIEUR DU BÂTIMENT A UN EFFET

IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE PERFORMANCE, ET ÉVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ. L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ÉNERGIE ET EMPÊCHER LE DÉVELOPPEMENT DE MOISSURES. IL SE PEUT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

Intertek

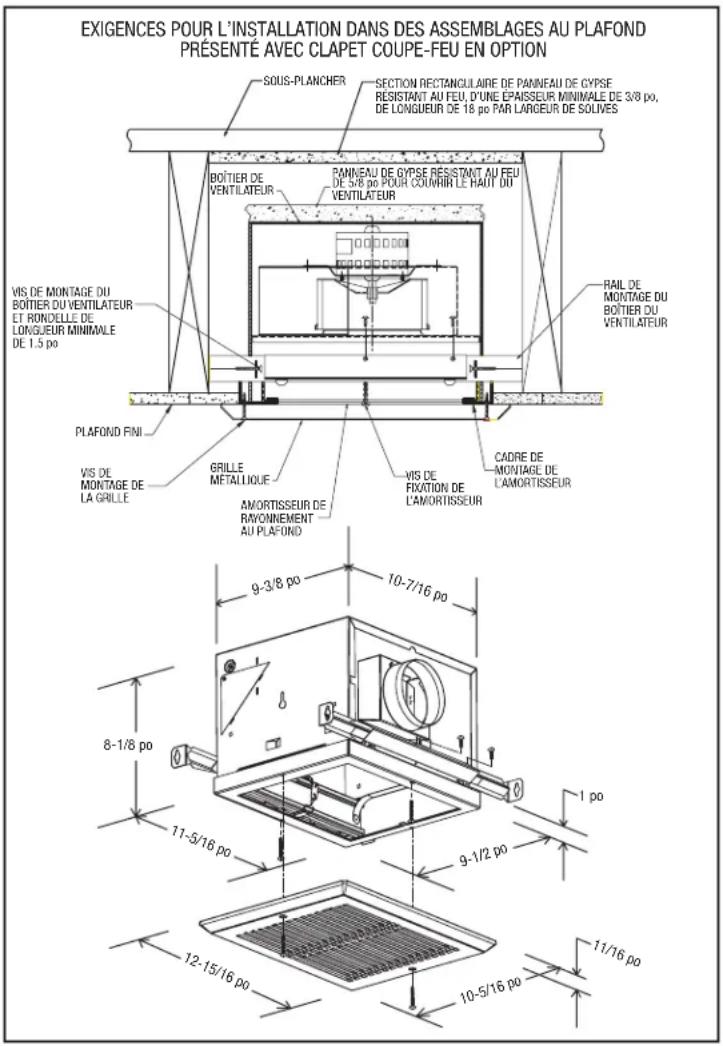

EXIGENCES POUR L'INSTALLATION DANS DES ASSEMBLAGES AU PLAFOND PRÉSENTÉ AVEC CLAPET COUPE-FEU EN OPTION SOUS-PLANCHER SECTION RECTANCAULAIRE DE PANNEAU DE GYPSF RESISTANT AU FEU, D'UNE EPAISSEUR MINIMALE DE 3/8 po, DE LONGUEUR DE 18 po PAR LARGEUR DE SOLIVES BOTIER DE VENTILATEUR PANNEAU DE GYPSF RESISTANT AU FEU DE 5/8 po POUR COUHIN LE HAUT DU VENTILATEUR RAIL DE MONTAGE DU BOTIER DU VENTILATEUR ET RONDELLE DE LONGUEUR MINIMALE DE 1.5 po PLAFOND FINI VIS DE MONTAGE DE LA GRILLE GRILLE METALLIQUE AMORTISSEUR DE RAYONNEMENT AU PLAFOND VIS DE FIXATION DE L'AMORTISSEUR CADRE DE MONTAGE DE L'AMORTISSEUR 9-3/8 po 10-7/16 po 8-1/8 po 11-5/16 po 9-1/2 po 12-15/16 po 10-5/16 po 11/16 po

Instructions d'installation

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

AVERTISSEMENT : CE VENTILATEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT À L'ASSEMBLAGE DE PLAFOND ÉVALUÉ PAR UL ET ULC. CECI EXIGE L'INSTALLATION D'UN PANNEAU DE GYPSE D'UNE ÉPAISSEUR MINIMALE DE 3/8 po SOUS LE SOUS-PLANCHER ET UN PANNEAU DE GYPSE D'AU MOINS 5/8 po POUR COUVRIR LE DESSUS DU BOÎTIER DU VENTILATEUR.

Préparation du ventilateur d'évacuation

1a. MODÈLES STANDARD: Sortir le ventilateur de sa boîte et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir:

Kit de finition (FAK50TR, FAK80TR, FAK90TR ou FAK100TR)

1 - Ensemble de soufflante 1 - Grille 2 - Vis #6, 1 po (tête blanche)

Housing (AKFH2)

1 - Ensemble de clapet (attaché) 4 - 7/32 rondelle 4 - Traverses de montage 2 - Support de montage 4 - Vis #6, 3/8 po 1 - Ensemble de châssis

Clapet coupe-feu en option (AKFD2R)

1 - Ensemble amortisseur résistant au feu 2 - Vis #6, 1 po

1b. MODÈLE DE DÉTECTION D'HUMIDITÉ: Sortir le ventilateur de sa boîte et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir: Motor/Blade/Grill (FAK80TR)

1 - Ensemble de soufflante 1 - Grille 2 - Vis #6, 1 po (tête blanche)

Châssis (AKFH2H)

1 - Ensemble de clapet (attaché) 4 - 7/32 rondelle 4 - Traverses de montage

2 - Support de montage 4 - Vis #6, 3/8 po 1 - Ensemble de châssis

1 - Humidostat (installé)

Clapet coupe-feu en option (AKFD2R)

1 - Ensemble amortisseur résistant au feu 2 - Vis #6, 1 po

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi

grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison sèche d'une épaisseur de jusqu'à 1,9cm(3/4po). Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4) traverses de montage incluses.

1. Sélectionner l'alvéole défonçable la mieux appropriée et l'enlever à l'aide d'un tournevis à lame plate (Figure 1).
2. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

1. Selon la certification UL et CUL de construction résistante au feu, installez un panneau de gypse d'une épaisseur minimale de 3/8 po et de 18 po de longueur de façon à ce qu'il soit centré au-dessus du ventilateur. Le panneau de gypse doit couvrir la distance entre les solives, généralement de 14,5 po pour les solives des centres de 16 po (Figure 2).

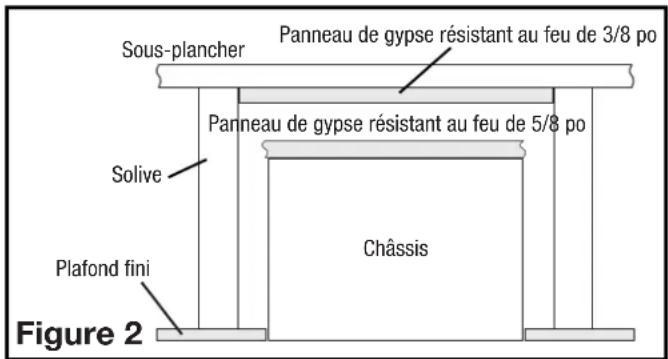

Sous-plancher Panneau de gypse résistant au feu de 3/8 po Panneau de gypse résistant au feu de 5/8 po Solve Plafond fini Châssis Figure 2

1. Installer les traverses sur le châssis et positionner le châssis près de la solive. Aligner le châssis pour qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses avec des clous ou des vis (non-comprises) aux solives et glisser le châssis à sa position finale (Figure 3).

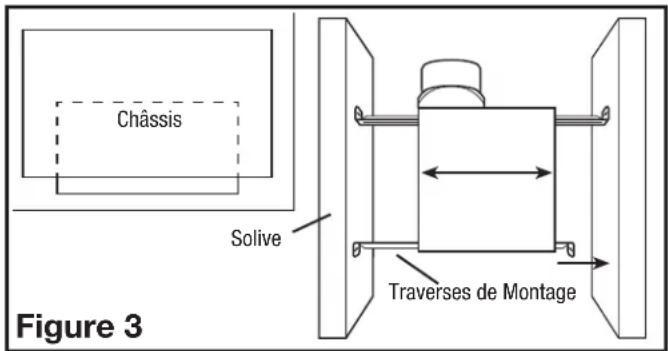

Châssis Solve Traverses de Montage Figure 3

Construction existante

1. Selon la certification UL et CUL de construction résistante au feu, installez un panneau de gypse d'une épaisseur minimale de 3/8 po et de 18 po de longueur de façon à ce qu'il soit centré au-dessus du ventilateur. Le panneau de gypse doit couvrir la distance entre les solives, généralement de 14,5 po pour les solives des centres de 16 po (Figure 2).

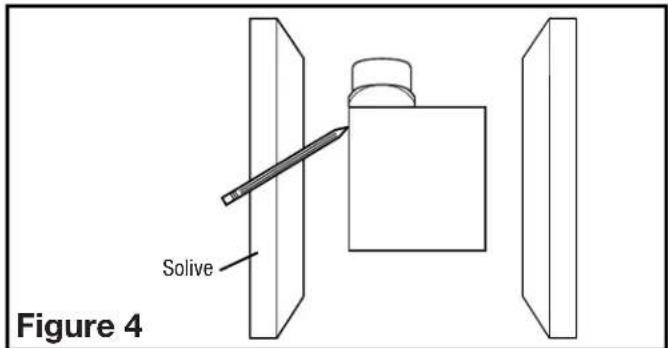

2. Placer le châssis en position entre les solives et tracer un contour sur le matériau du plafond (Figure 4). Mettre le châssis de côté et découper l'ouverture, en prenant soin de ne pas couper ou endommager des câbles électriques dissimulés ou autres utilités. Installer les traverses sur le châssis et positionner le châssis dans le trou percé précédemment afin qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses aux solives (Figure 3).

REMARQUE : La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommandé. L'isolation autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 5). Fixer en place à l'aide de ruban ou de serre-joint. Toujours évacuer le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommandé que les raccords d'extrémité de faible restriction soient utilisés.

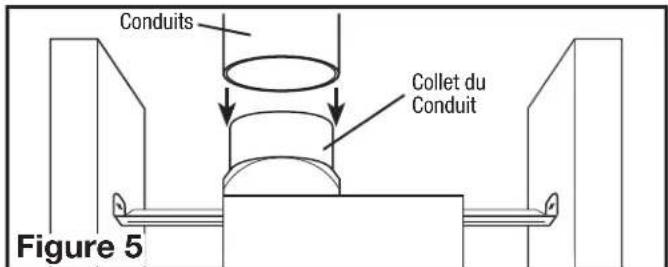

Conduits Collet du Conduit Figure 5

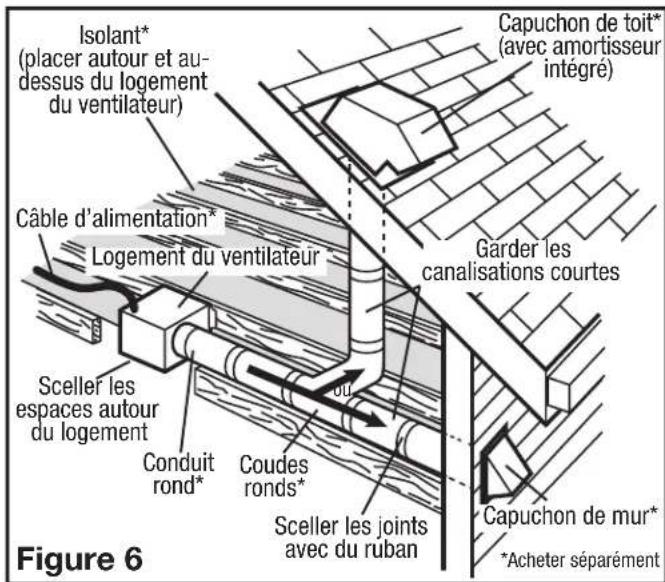

1. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériau similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 6).

Isolant* (placer autour et au-dessus du logement du ventilateur) Câble d'alimentation* Logement du ventilateur Sceller les espaces autour du logement Conduit rond* Coudes ronds* Sceller les joints avec du ruban Capuchon de toit* (avec amortisseur intégré) Garder les canalisations courtes Capuchon de mur* *Acheter séparément Figure 6

Câblage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX. SI VOUS N'ÊTES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION, RECOURREZ AUX SERVICES D'UN ÉLECTRICIEN QUALIFIÉ.

REMARQUE : cette unité possède un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartiment de câblage intérieur. Les deux méthodes sont également efficaces.

1a. Compartiment de Câblage Extérieur : enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 7).

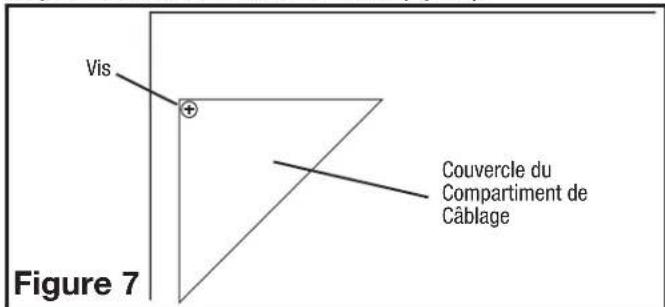

Vis Couvercle du Compartiment de Câblage Figure 7

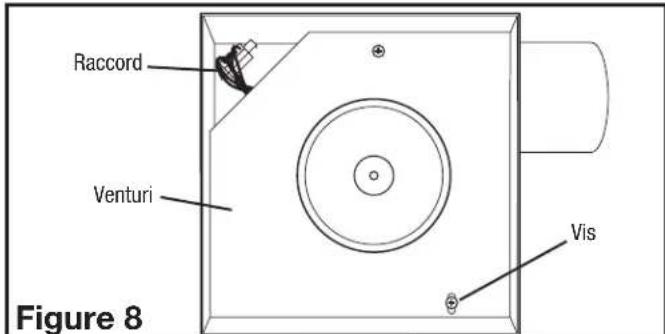

1b. Compartiment de Câblage Intérieur : Enlever les vis retenant en place l'ensemble venturi du ventilateur et soulever pour sortir l'assemblage hors du châssis (Figure 8). E 9).

REMARQUE : Si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'ensemble venturi du ventilateur soit complètement enlevé.

Unités à vitesse unique

1. Courir le câblage d'un commutateur mural approuvé et de capacité appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un vivant (fil noir raccordé à

Vis Couvercle du Compartiment de Câblage Figure 9

L'interrupteur mural). Fixer les câbles électriques au châssis avec un connecteur électrique approuvé. Vous assurer de laisser suffisamment de câble dans la boîte pour faire le raccordement au réceptacle du ventilateur.

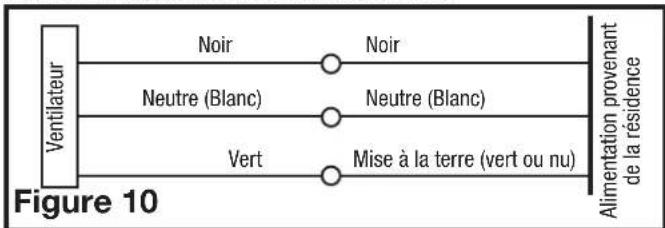

1. Par là où vous avez choisi d'accéder à la boîte de jonction du ventilateur, connecter le fil Blanc provenant de la résidence au fil Blanc du réceptacle du ventilateur. Connecter le fil Noir de l'interrupteur mural au fil Noir du réceptacle du ventilateur. Connecter le fil de mise à la terre provenant de la résidence au fil Vert du réceptacle du ventilateur (Figure 10). Utiliser des méthodes approuvées pour toutes les connexions.


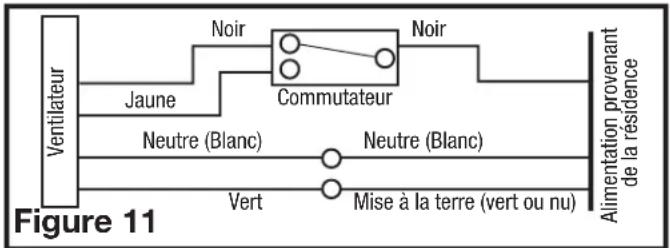

Modèles avec détection d'humidité

4a. Pour un bon fonctionnement, le ventilateur de détection d'humidité exigera un interrupteur à 3 voies (non inclus). Faites passer le câblage entre le ventilateur et l'emplacement du commutateur. Assurez-vous de laisser suffisamment de câblage dans chaque boîte pour

Faire les connexions. À la boîte de commutation, connectez le fil noir de la maison à la borne commune du commutateur. Connectez le fil noir du ventilateur à l'une des bornes commutées sur le commutateur. Cette position activera le mode automatique et le ventilateur s'activera après une élévation d'humidité. Connectez le fil jaune du ventilateur à l'autre borne commutée sur le commutateur. Cette position activera le mode manuel et activera le ventilateur.

4b. Connectez le fil blanc de la maison au fil blanc du ventilateur. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur (Figure 11). Utilisez des méthodes approuvées pour toutes les connexions.

REMARQUE : Les fils du réceptacle du ventilateur pourraient nécessiter d’être tirés à l’extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l’extérieur du compartiment. Des fils additionnels y sont présents.

1. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

Complétion de l'installation

REMARQUE : Ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

1. Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Câblage.
2. Brancher le cordon à raccordement rapide dans le réceptacle. Ce cordon ne s'ajuste que d'une seule façon dans le réceptacle (Figure 12).

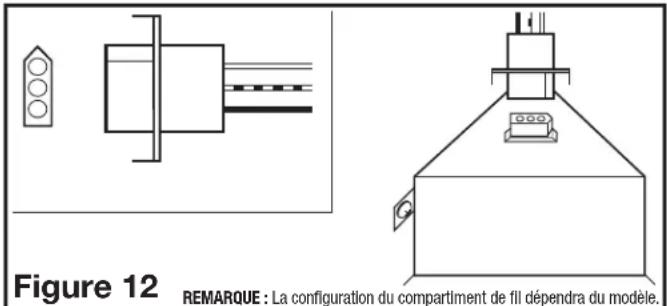

Figure 12 REMARQUE : La configuration du compartiment de fil dépendra du modèle.

REMARQUE : La configuration du compartiment de fil dépendra du modèle.

Attention : l'amortisseur de plafond FOURNI est

À RESSORT ET PEUT SE LIBÉRER BRUSQUEMENT LORSQU'IL EST MAL

MANIPULÉ. UN RESSORT ENDOMMAGÉ OU UN FUSIBLE DÉFECTUEUX PEUT

PERMETTRE AU CLAPET DE SE FERMER VIOLEMMENT SUR LA MAIN OU LE BRAS DU MANIPULATEUR, CAUSANT DES GRAVES BLESSURES. IL FAUT FAIRE ATTENTION LORS DE LA MANIPULATION ET DE L'INSTALLATION DES AMORTISSEURS À RESSORT. IL EST RECOMMANDÉ QUE LES MANIPULATEURS ET LES INSTALLATEURS PORTENT DES GANTS.

1. INSTALLATION DE L'AMORTISSEUR DE PLAFOND: L'amortisseur de plafond fourni avec l'unité est conçu pour être installé uniquement dans les boîtiers du modèle Air King AKFH2. Installez l'amortisseur de plafond et le cadre d'amortisseur de plafond dans l'ouverture du boîtier de ventilateur. Le cadre d'amortisseur de plafond est conçu pour s'adapter à l'extérieur du boîtier et l'amortisseur de plafond sera placé à l'intérieur du boîtier de ventilateur (Figure 13).

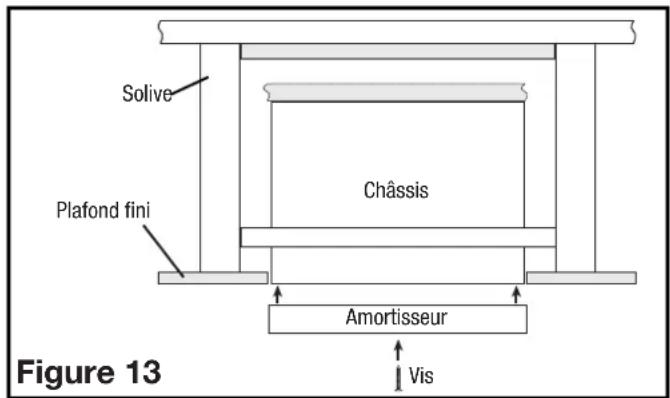

Solve Plafond fini Châssis Amortisseur Vis Figure 13

1. Une fois en place, fixez le cadre de l'amortisseur de plafond au boîtier du ventilateur à l'aide de deux des vis n° 8 x 1 po fournies. Enfoncez avec précaution les vis dans les deux fentes oblongues du cadre de l'amortisseur du plafond, dans les languettes de fixation de chaque côté du boîtier du ventilateur. Complétez cette étape lentement car vous ne voulez pas endommager les languettes sur le boîtier (Figure 12).
2. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.
3. Une fois que l'amortisseur de plafond est installé et fixé, positionnez la grille du ventilateur en métal en alignant les deux trous de la grille du ventilateur avec les deux trous extrudés sur le cadre de l'amortisseur de plafond. Utilisez les deux vis n° 8 x 1 po restantes pour fixer la grille sur le ventilateur (Figure 14).

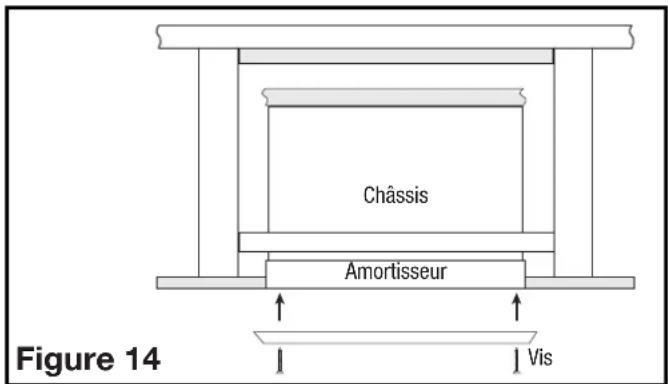

Châssis Amortisseur Vis Figure 14

1. Restaurer l'alimentation et tester votre installation.

Réglage de l'humidostat

Ce ventilateur peut être équipé d'un capteur d'humidité qui allume automatiquement le ventilateur (ou hausse la vitesse pour les modèles à deux vitesses), lorsque l'humidité est supérieure au point de consigne (ou baisse la vitesse pour les modèles à deux vitesses) lorsque l'humidité est inférieure ou égale au point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifiez d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiante de la pièce s'élève plus haut que le niveau préréglé, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui mènent à la croissance de moisissures.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartiment de fil.
2. Réglez le cadran à l'humidité relative que vous voulez que le ventilateur maintienne, habituellement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera éteint (ou baisse la vitesse pour les modèles à deux vitesses). Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera (ou hausse la vitesse pour les modèles à deux vitesses) et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.
3. Réinstaller la grille et rétablir le courant.

Utilisation et entretien

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

INTERNES, FAITES TRÈS ATTENTION AU TRAVAIL AUTOUR DE

L'AMORTISSEUR DE PLAFOND À RESSORT. PORTEZ DES GANTS ET

UTILISEZ UN ASPIRATEUR AVEC UN TUYAU D'EXTENSION POUR NETTOYER L'INTÉRIEUR DU VENTILATEUR.

1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE PoudRE À RÉCURER. Sécher complètement la grille ont de la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 Complétion d'installation.
2. Nettoyage de l'assemblage du ventilateur : Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer délicatement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

Guide de dépannage

Trouble Cause Possible Solution Suggérée

1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche. peut être décle.nché.	1a. Un fusible peut être grillé ou un disjoncteur	1a. Remplacer le fusible ou réinitialiser le disjoncteur.
	1b. La fiche de raccord du moteur n'est pas connectée.	1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité.
	1c. Le câblage n'est pas raccordé correctement.	1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.
	1d. La moteur est terminee	1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur.
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité.
	3b. L'hélice du ventilateur frotte contre le cabinet de l'unité.	3b. Appeler votre marchand pour un service.

Garantie limitée

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour le remplacement. Air King payera les frais d'expédition de retour après le remplacement de garantie. TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNÉES DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.

Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

Service à la clientèle :

Email: [e-mail]

Web: www.airkinglimited.com

Notre équipe du service clientèle est à votre disposition pour vous aider. Discutez avec nous sur www.airkinglimited.com du lundi au vendredi de 8 h à 21 h HNE (valable uniquement aux États-Unis et au Canada). Veuillez avoir à portée de main le numéro de modèle, ainsi que le type et le style.

Service à la clientèle, 820 Lincoln Ave., West Chester, PA 19380 (Veuillez ne pas envoyer de produit à cet endroit)

IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur : Date d'installation :

Endroit de l'achat : Numéro de modèle :

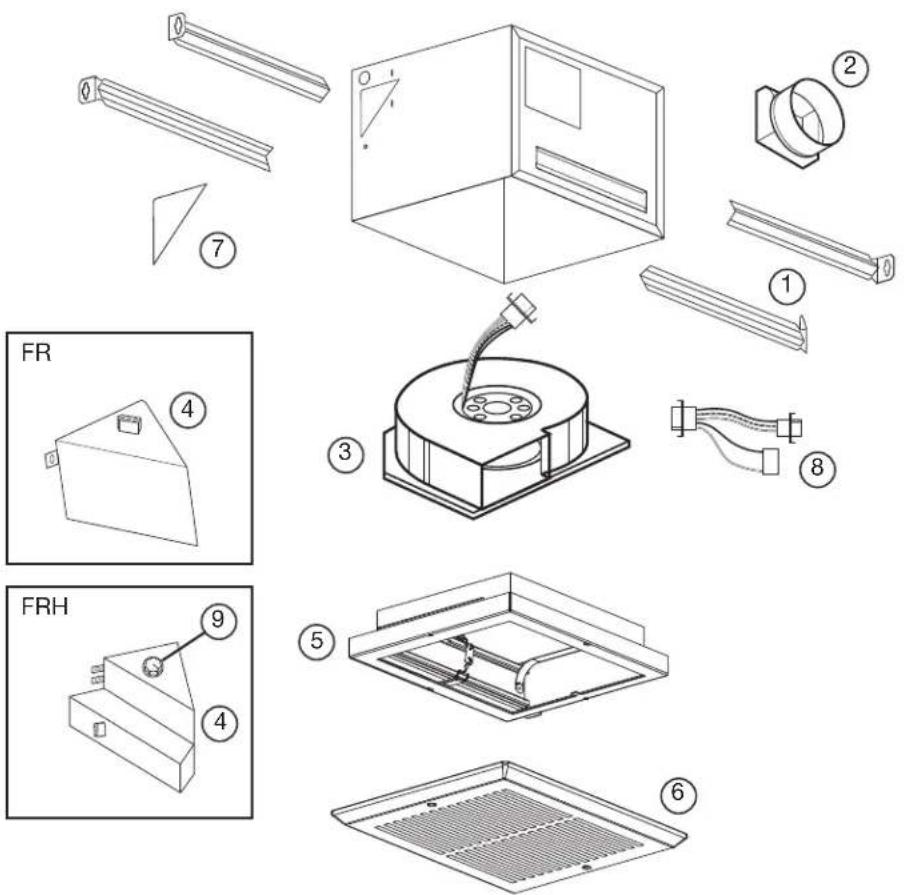

Diagramme des pièces de remplacement

# Qté. Description		# de pièce de remplacement
1 4 Traverses de Montage 5S1299002
2 1 Assemblément de collet 5S5202011
3 1 Assemblée de la Soufflante
			FA50TR FA80TR 5S1214100
			FA90TR, FA100TR 5S1214101
4 1 Compartement de Câblage
			AKFH2 5S1202052
			AKFH2H 5S1202104
5 1 Amortisseur résistant au feu 5S1204030
6 1 Grille 5S1214014
7 1 Couvercle de câble externe 5S1202007
8 1 Harnais du capuchon du moteur
			FA50TR
			FA80TR
			FA90TR
			FA100TR
9 1 Bouton		5S1299802
