MODE D'EMPLOI 20-029 NEO tools

Brûleur à gaz avec bague de réglage de la flamme en laiton 20-029

• Le brûleur à gaz ne doit être utilisé que dans des locaux correctement ventilés, à l'écart des matériaux inflammables et conformément aux réglementations en vigueur. La quantité d'air nécessaire pour une bonne combustion, afin d'éviter des concentrations dangereuses de gaz non brûlés, est de 5 m

• Le brûleur à gaz ne peut être utilisé qu'avec des cartouches de gaz Butane (Propane-Butane) à pression directe d'un poids de 227 g.

• L'utilisation de toute autre cartouche de gaz peut être dangereuse.

• Lisez attentivement les instructions figurant sur le boîtier de la cartouche avant de monter la cartouche de gaz sur le brûleur.

• En cas de surchauffe ou de combustion intermittente ou incorrecte, fermez le robinet du brûleur afin d'éviter tout risque d'incendie.

• Le brûleur doit être utilisé loin des matériaux inflammables.

• Assurez-vous que le robinet est fermé avant de déplacer le brûleur.

• Le remplacement des cartouches doit être effectué dans un endroit bien ventilé, de préférence à l'extérieur et à l'écart des flammes nues, des sources de chaleur, des étincelles et des matériaux inflammables. Le remplacement doit être effectué à l'écart de toute personne.

• En cas de fuite (lorsque l'odeur de gaz est perceptible), fermer le robinet et transporter le brûleur dans un endroit bien ventilé, à l'abri de toute source d'inflammation, c'est-à-dire là où l'on peut déterminer et éliminer l'emplacement exact de la fuite.

• Si possible, vérifiez l'étanchéité du brûleur.

• N'utilisez pas de flamme pour détecter l'endroit où le gaz s'échappe. Une solution aqueuse de savon doit être utilisée à cet effet.

• N'utilisez pas le brûleur si la fixation de la cartouche est endommagée, s'il y a une fuite ou si le brûleur fonctionne mal.

• N'apportez pas arbitrairement de modifications ou d'améliorations au brûleur. De telles modifications peuvent être dangereuses, annuler toute garantie et dégager le fabricant de toute responsabilité à l'égard du produit.

• Ne pas jeter les cartouches de gaz vides dans le feu.

• Pendant l'utilisation du brûleur, et pendant un certain temps après l'utilisation, la chaleur rayonnant du brûleur provoque un échauffement important d'un certain nombre de pièces du brûleur. Évitez de toucher les parties chauffées du brûleur avec la main.12

Avant d'utiliser l'appareil, assurez-vous qu'il se trouve dans un endroit bien ventilé, conformément aux exigences nationales.

• Assurez-vous qu'il y a suffisamment d'air pour la combustion dans la pièce.

• Pour éviter l'accumulation dangereuse de gaz non brûlés, car cet appareil n'est pas équipé d'un dispositif de surveillance de la flamme.

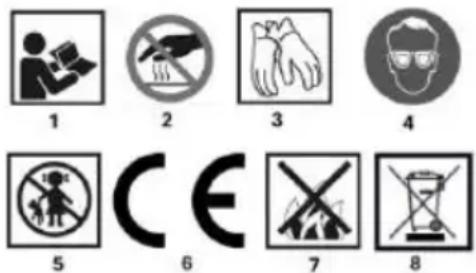

• L'appareil doit être utilisé à l'écart des matériaux inflammables et la distance par rapport aux murs et au plafond doit être d'au moins 0,5 mètre. Explication des pictogrammes utilisés 1.lisez le mode d'emploi, respectez les avertissements et les conditions de sécurité qu'il contient ! 2.ATTENTION ! Surface chaude

3. porter des gants de protection

4.porter des lunettes de protection

5. tenir hors de portée des enfants

5. conforme aux normes et directives de l'UE

6. ne pas jeter les cartouches usagées au feu

7. ne pas jeter avec les ordures ménagères

DESCRIPTION DES PAGES GRAPHIQUES

La numérotation suivante se réfère aux composants de l'appareil représentés sur les pages graphiques de ce manuel.

2. siège de la cartouche

3. régulateur de puissance de la flamme

4. écrou de réglage de la flamme en laiton

Le brûleur à gaz est destiné à un usage domestique pour les travaux de soudure, de chauffage et de séchage. Il est alimenté par une cartouche contenant un mélange de gaz propane et butane avec un écrou de réglage de la flamme en laiton. Le brûleur n'est pas destiné à un usage commercial. Le fournisseur n'est pas responsable des dommages résultant du non-respect des règles de sécurité et des recommandations de ce manuel. MODE D'EMPLOI Installation de la cartouche de gaz (cartouche de gaz non fournie)

• Assurez-vous que le robinet (3) du brûleur est complètement fermé.

• Placez la cartouche de gaz dans la bride (2),

• En même temps, le tube d'alimentation en gaz de la cartouche doit pénétrer dans l'orifice du brûleur. Allumage et réglage de la taille de la flamme, extinction de la flamme

• Ouvrez légèrement la vanne du brûleur en tournant le bouton de commande (3) dans le sens marqué "+".

• Immédiatement après l'ouverture du robinet, allumez à l'aide d'une source de flamme externe.

• Régler la taille de la flamme selon les besoins et attendre environ 1 minute avant de faire fonctionner le brûleur, en maintenant toujours la cartouche de gaz en position verticale, sans laisser apparaître une flamme jaune intense.

• La forme de la flamme peut être réglée à l'aide de l'écrou en laiton (4). Fonctionnement

• Attention à la dilatation de la flamme, qui peut se produire dans les deux minutes suivant le préchauffage, et l'appareil ne doit pas être placé à un angle de plus de 15 degrés par rapport à la position verticale (debout).

• Après deux minutes, l'appareil se réchauffe et peut être utilisé à un angle de + / - 80 degrés. Si la flamme se dilate, réduisez l'angle du brûleur. Pour réduire la dilatation de la flamme pendant le chauffage, tenez le brûleur de manière à ce que la goupille de positionnement du brûleur soit sur le dessus. Arrêt

• Pour éteindre le brûleur, tournez le robinet (3) à fond dans le sens "-".

REMPLACEMENT DE LA CARTOUCHE DE GAZ

• Le remplacement de la cartouche doit être effectué à l'extérieur et à l'abri du public.

• Assurez-vous que le robinet (3) est bien fermé et que le brûleur est froid.

• Retirez la cartouche de gaz.

• Insérez une nouvelle cartouche de gaz.

STOCKAGE ENTRETIEN ET FONCTIONNEMENT

• Laissez le brûleur refroidir complètement après l'avoir utilisé. Conservez le brûleur en position verticale, dans un endroit frais, sec, bien ventilé et hors de portée des enfants. Ne jamais stocker le brûleur dans une cave ou un autre espace clos mal ventilé.

• Les difficultés d'allumage du brûleur peuvent être dues à l'humidité. Le brûleur doit alors être séché. Si les difficultés persistent, contactez le service après-vente du fabricant du brûleur. Les problèmes d'allumage du brûleur peuvent être dus à l'obstruction ou à l'encrassement du gicleur. Ne réparez pas le gicleur vous-même.

• Si le gicleur (1) est contaminé (il y a du gaz dans la cartouche, mais le brûleur ne s'allume pas), il peut être nécessaire de remplacer le gicleur (1). Dans ce cas, vous devez contacter le service après-vente du fabricant du brûleur.

• Lors de l'utilisation du brûleur, il faut éviter d'inhaler les vapeurs de combustion du gaz.

• Pour nettoyer le corps du brûleur, utilisez un chiffon humide et de l'eau additionnée de savon dissous. Ne jamais utiliser de produits abrasifs de quelque nature que ce soit. Le fabricant du brûleur ne peut être tenu responsable des dommages causés par une utilisation incorrecte de l'outil, une utilisation autre que celle prévue, un manque de compétence de l'opérateur, des modifications ou des réparations arbitraires, ou l'utilisation par l'utilisateur de pièces qui ne sont pas d'origine.

Brûleur à gaz 20-029 Paramètre Valeur du paramètre Type de gaz Butane (propane-butane) Allumage automatique Non Consommation de gaz 93 g/h Puissance maximale 1,3 kW Année de fabrication

Les produits à moteur ne doivent pas être jetés avec les ordures ménagères, mais doivent être éliminés dans des installations appropriées. Veuillez consulter votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les équipements usagés contiennent des substances non respectueuses de l'environnement. Les équipements qui ne sont pas recyclés représentent un danger potentiel pour l'environnement et la santé humaine. "GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa avec son siège social à Varsovie, 2/4 Pograniczna Street (ci-après dénommé "GTX Poland ") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après dénommé "Manuel"), y compris, entre autres, le texte, les photographies, les diagrammes, etc. sont réservés. Tous les droits d'auteur relatifs au contenu de ce manuel (ci-après dénommé "manuel"), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à GTX Poland et font l'objet d'une protection juridique conformément à la loi du 4 février 1994 sur les droits d'auteur et les droits connexes (c'est-à-dire le Journal des lois 2006 n° 90, article 631, tel qu'amendé). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel ainsi que de ses éléments individuels sans le consentement écrit de GTX Poland sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales. (DE)
