Intitulé	Description
Type de produit	Commutateur HDMI 4K
Résolution maximale	4K à 60 Hz
Nombre de ports HDMI	4 ports HDMI
Support de la 3D	Oui
Audio supporté	HDMI audio multicanal
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Alimentation externe requise
Utilisation	Idéal pour les configurations de home cinéma et les jeux vidéo
Installation	Plug and play, aucune configuration nécessaire
Maintenance	Nettoyage régulier avec un chiffon doux
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - GHDSW4K3 IOGEAR

Comment puis-je connecter le IOGEAR GHDSW4K3 à mon téléviseur et à mes appareils source ?

Pour connecter le IOGEAR GHDSW4K3, utilisez des câbles HDMI pour relier vos appareils source (comme un lecteur Blu-ray ou une console de jeux) aux ports HDMI du commutateur, puis connectez un câble HDMI du port de sortie du commutateur à votre téléviseur.

Le commutateur prend-il en charge la résolution 4K ?

Oui, le IOGEAR GHDSW4K3 prend en charge des résolutions allant jusqu'à 4K à 60 Hz, ce qui permet une qualité d'image optimale pour vos appareils compatibles.

Pourquoi le commutateur ne détecte-t-il pas mes appareils ?

Assurez-vous que tous les câbles HDMI sont correctement connectés et que vos appareils source sont allumés. Parfois, un redémarrage de vos appareils peut également aider à résoudre les problèmes de détection.

Le commutateur fonctionne-t-il avec des signaux audio ?

Oui, le IOGEAR GHDSW4K3 prend en charge le son haute définition via HDMI, vous permettant d'avoir un son de qualité supérieure en plus de l'image.

Comment changer de source sur le commutateur ?

Pour changer de source, utilisez le bouton de sélection sur le dessus du commutateur ou la télécommande fournie si disponible.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez que tous les câbles HDMI sont de bonne qualité et compatibles avec la résolution 4K. Assurez-vous également que vos appareils source sont configurés pour sortir à la bonne résolution.

Le IOGEAR GHDSW4K3 nécessite-t-il une alimentation externe ?

Non, le IOGEAR GHDSW4K3 fonctionne sans alimentation externe, utilisant l'alimentation via le câble HDMI si les appareils source prennent en charge cette fonctionnalité.

Puis-je utiliser ce commutateur avec des appareils non 4K ?

Oui, le IOGEAR GHDSW4K3 est compatible avec les appareils 1080p et d'autres résolutions inférieures, vous permettant de l'utiliser avec une large gamme d'appareils.

Y a-t-il une limite de distance pour les câbles HDMI ?

Pour une performance optimale, il est recommandé de ne pas dépasser 15 mètres pour les câbles HDMI standard. Au-delà, vous risquez une dégradation du signal.

Le IOGEAR GHDSW4K3 est-il compatible avec les systèmes audio surround ?

Oui, le commutateur prend en charge les formats audio surround via HDMI, permettant une expérience audio immersive si vos appareils sont compatibles.

MODE D'EMPLOI GHDSW4K3 IOGEAR

Guide de Démarrage Rapide

Commutateur UltraHD 4K à 3 Ports avec Connectivité HDMI®

1 x GHDSW4K3
1 x Télécommande Infrarouge
1 x Câble D'alimentation Micro-USB
1 x Guide de Démarrage Rapide
1 x Carte de Garantie

Configuration requise

• Sortie HDMI de la Source
• Entrée HDMI pour Afficher
• Câbles HDMI 18 Gbps (HDMI 2.0); compatible avec les câbles HDMI 10.2Gbps (HDMI 1.4) mais résolution limitée à 4K@30Hz
• Câble HDMI2.0 de 2 m nécessaire pour 4K à 60 Hz

Introduction

Le Commutateur UltraHD 4K à 3 Ports vous permet de connecter rapidement 3/5 sources HDMI ultra haute définition à votre écran HDMI 4K et de basculer facilement entre elles via les boutons-poussoirs du panneau avant ou la télécommande IR. Les LED du panneau avant indiquent le périphérique source sélectionné pour l'affichage. Le GHDSW4K3 prend en charge le True 4K de 4096 x 2160 à 60 Hz (4:4:4).

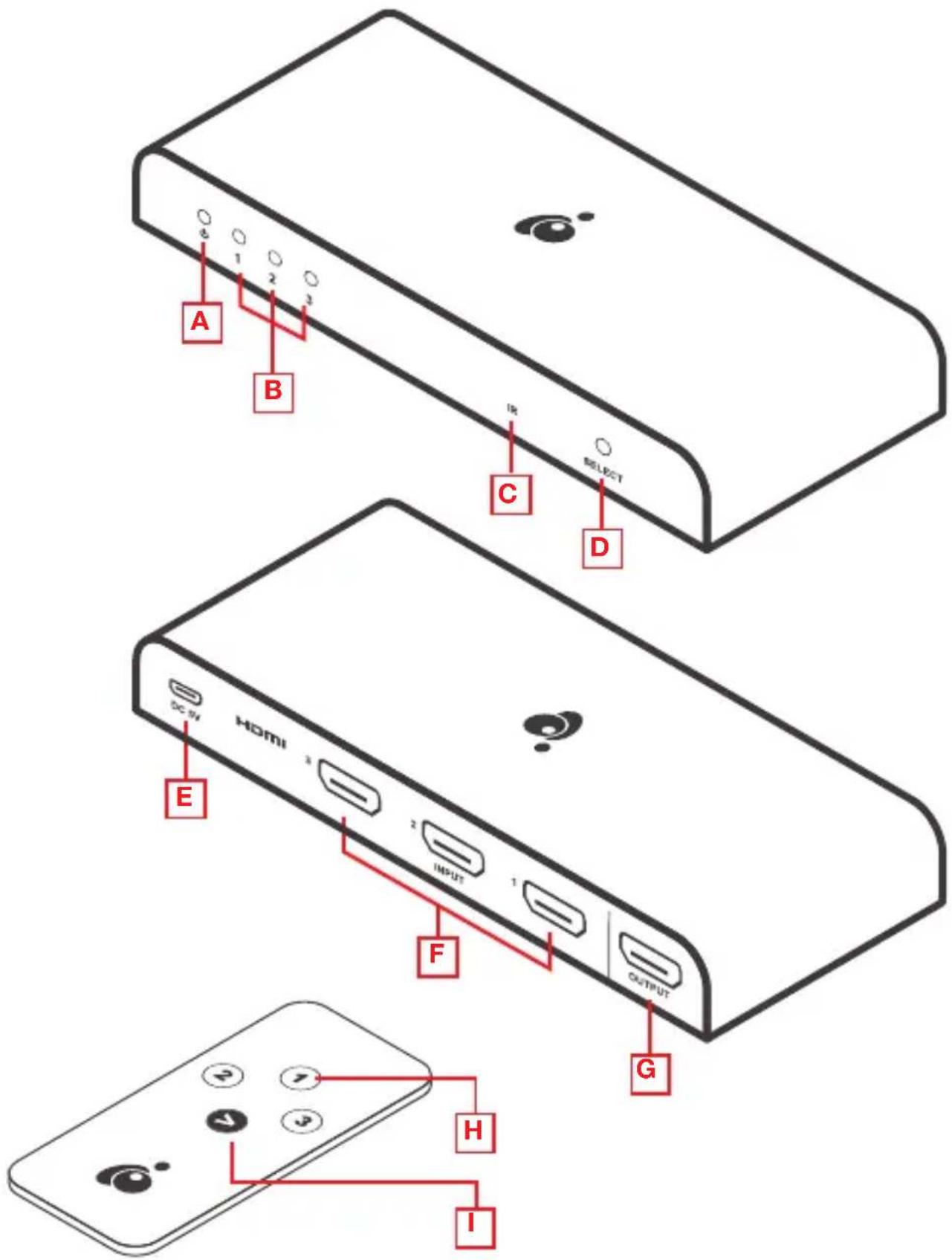

A. Voyant d'alimentation
B. LED d'Indication de Port
C. Récepteur Infrarouge
D. Commutateur de Sélection de Port

E. Prise d'Alimentation
F. Ports d'Entrée HDMI
G. Port de Sortie HDMI
H. Boutons de sélection de port
I. Bouton Port Suivant

A B C D DC 5V HDMI 3 2 INPUT 1 OUTPUT E F G I H

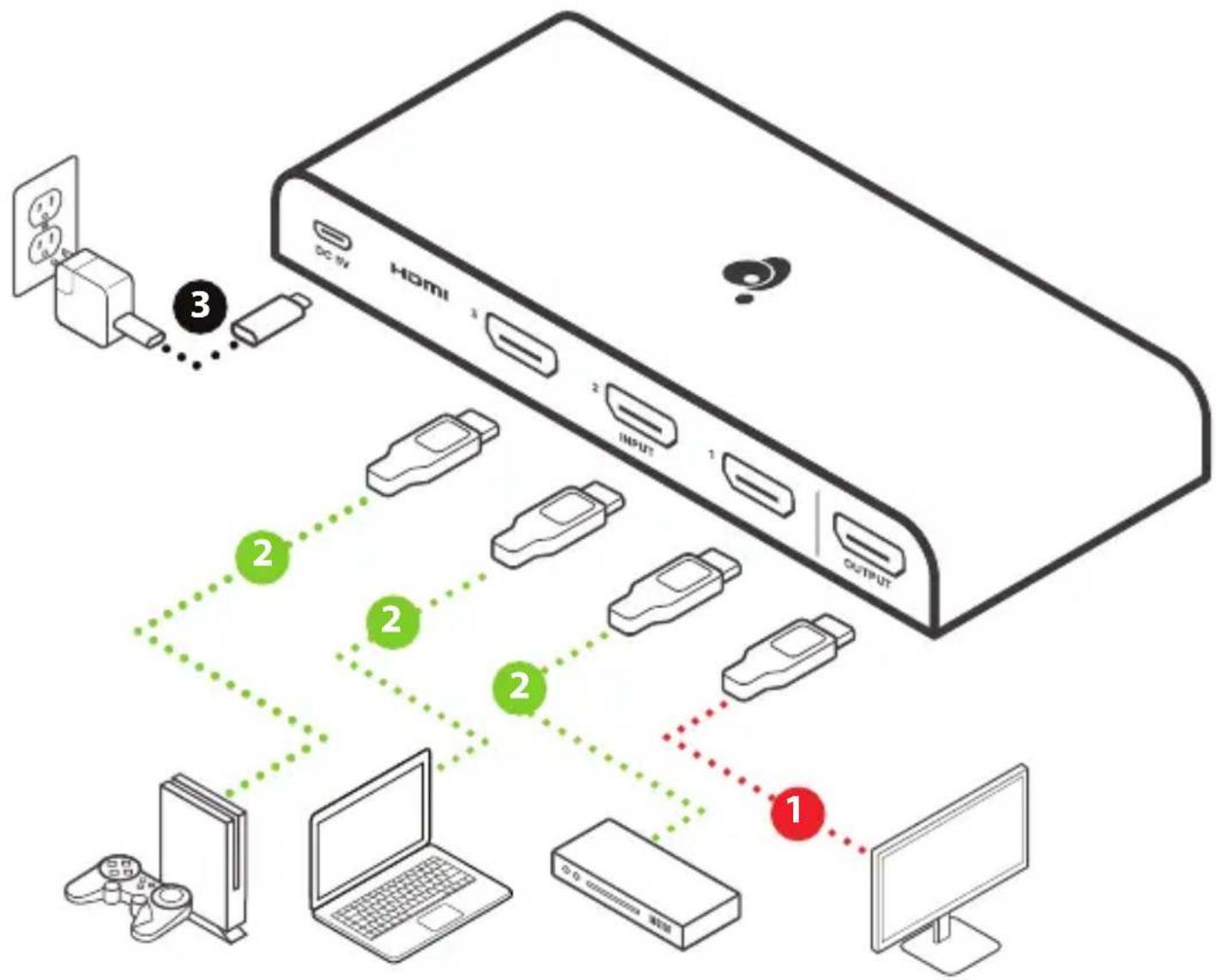

Étape 1

Utilisez un câble HDMI pour connecter le port d'entrée HDMI de l'écran vidéo au port de sortie HDMI à l'arrière du GHDSW4K3.

Étape 2

Utilisez des câbles HDMI pour connecter les ports de sortie HDMI des appareils source aux ports d'entrée HDMI du GHDSW4K3. Les ports d'entrée HDMI sont situés à l'arrière du commutateur.

Étape 3 ....

Branchez le câble d'alimentation Micro USB dans le port d'alimentation du GHDSW4K3 et connectez l'autre extrémité à un port USB de votre téléviseur HD ou à une alimentation USB.

Le commutateur HDMI GHDSW4K3 propose deux méthodes de sélection de la source de l'appareil : depuis le panneau avant à l'aide du bouton-poussoir ou avec la télécommande infrarouge incluse.

Sélection de la télécommande

Pour sélectionner un appareil source avec la télécommande, appuyez sur la touche numérique correspondant à la source que vous souhaitez afficher. Alternativement, vous pouvez faire défiler les appareils source disponibles en appuyant sur le bouton Suivant de la télécommande.

FAQ

1. Quelles résolutions le GHDSW4K3 prend-il en charge?

4096*2160@24/25/30/50/60Hz

3840*2160@24/25/30/50/60Hz

2560*1440@50/60Hz

1920*1080@50/60Hz

1920*1200@50/60Hz

1. Quelle est la version HDMI du GHDSW4K3?

HDMI 2.0

1. Puis-je utiliser un câble HDMI 1.4?

Oui, mais la résolution maximale est limitée à 4K@30Hz

Garantie limitée

Renseignements sur la garantie

Ce produit bénéficie d'une garantie limitée de 3 ans. Pour connaître les modalités de cette garantie, consultez https://www.iogear.com/support/warranty

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit

Modèle du produit

Numéro de série

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit

2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
