GHDSW8K4 - Commutateur HDMI IOGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 4 ports
Marque	IOGEAR
Modèle	GHDSW8K4
Version HDMI	HDMI 2.1
Résolutions supportées	7680x4320@30/60Hz, 4096x2160@120Hz, 3840x2160@60Hz, 1920x1200@60Hz, 1920x1080@60Hz
Nombre d'entrées	4 (HDMI 2.1)
Nombre de sorties	1 (HDMI 2.1)
Débit max	48 Gbit/s
Alimentation	USB-C 5V (câble inclus)
Télécommande	Télécommande infrarouge incluse
Dimensions (approx.)	20 x 10 x 2 cm
Poids (approx.)	200 g
Sélection source	Bouton poussoir ou télécommande
Protection circuit	Protection haute/basse tension intégrée
Entretien	Nettoyage avec un chiffon doux et sec
Sécurité	Conforme FCC (Classe B) et CE
Pièces détachables	Aucune pièce détachable par l'utilisateur
Réparabilité	Non réparable par l'utilisateur
Garantie	1 an (limitée)

FOIRE AUX QUESTIONS - GHDSW8K4 IOGEAR

Quelles résolutions le GHDSW8K4 prend-il en charge ?

Le commutateur prend en charge les résolutions suivantes : 7680x4320@30/60Hz, 4096x2160@24/25/30/50/60/120Hz, 3840x2160@24/25/30/50/60Hz, 2160x1440@50/60Hz, 1920x1080@50/60Hz et 1920x1200@50/60Hz.

Pourquoi mon GHDSW8K4 n'affiche-t-il aucune image ?

Assurez-vous d'utiliser des câbles HDMI 48 Gbit/s de moins de 2 mètres (6,5 pieds). Vérifiez également que l'alimentation USB-C est branchée et que la source et l'écran sont compatibles HDMI 2.1.

Quelle est la version HDMI du GHDSW8K4 ?

Le GHDSW8K4 est compatible HDMI 2.1 et prend en charge le débit 48 Gbit/s nécessaire pour les résolutions 8K.

J'ai des câbles HDMI 48 Gbps mais aucune vidéo, pourquoi ?

Le commutateur possède un circuit de protection haute/basse tension. Branchez d'abord l'alimentation USB-C, puis les sources et l'écran. Si le problème persiste, débranchez tout et rebranchez dans l'ordre : alimentation, sortie, puis entrées.

Comment sélectionner une source vidéo ?

Vous pouvez utiliser le bouton de sélection d'entrée sur le panneau avant ou la télécommande infrarouge. Appuyez sur le numéro correspondant au port (1 à 4) ou utilisez le bouton Suivant pour parcourir les sources.

Quels câbles sont nécessaires pour la 8K ?

Pour afficher une résolution 8K, vous devez utiliser des câbles HDMI 2.1 certifiés 48 Gbit/s (Ultra High Speed HDMI) et une source et un écran compatibles HDMI 2.1.

Puis-je utiliser le commutateur avec des câbles HDMI plus longs ?

Il est recommandé d'utiliser des câbles de moins de 2 mètres pour garantir la stabilité du signal 8K. Pour des longueurs supérieures, utilisez des câbles actifs ou des répéteurs.

Comment alimenter le GHDSW8K4 ?

Branchez le câble d'alimentation USB-C fourni au port d'alimentation du commutateur et connectez l'autre extrémité à un port USB de votre téléviseur ou à un adaptateur secteur USB standard (5V).

Le commutateur est-il compatible avec le HDR ?

Oui, le GHDSW8K4 prend en charge le HDR (High Dynamic Range) via HDMI 2.1, y compris le HDR10+ et le Dolby Vision, selon les capacités de vos sources et écran.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type CR2032) et pointez la télécommande vers le récepteur IR situé sur le panneau avant. Assurez-vous qu'aucun obstacle ne bloque le signal. Si le problème persiste, utilisez les boutons du panneau avant.

MODE D'EMPLOI GHDSW8K4 IOGEAR

Guide de démarrage rapide

Commutateur HDMI UltraHD 8K à 4 ports

GHDSW8K4

PART NO. Q1733

Package Contents

• 1x GHDSW8K4
  • 1x IR Remote Control
• 1x Power Cable
  • 1x Quick Start Guide
• 1x Warranty Card

System Requirements

• HDMI 2.1 output from source
• HDMI 2.1 input to display
• HDMI 48Gbps Cables (HDMI 2.1)

Contenu de l'emballage

• 1 x GHDSW8K4
  • 1 x Télécommande infrarouge
• 1 x Câble d'alimentation.
  • 1 x Guide de démarrage rapide
• 1 x Carte de garantie

Configuration système requise

• Sortie HDMI 2.1 de la source
• Entrée HDMI 2.1 pour afficher
  • Câbles HDMI 48 Gb/s (HDMI 2.1) ;

Source HDMI 2.1 et câble HDMI 48 Gbps nécessaires pour afficher une résolution 8K.

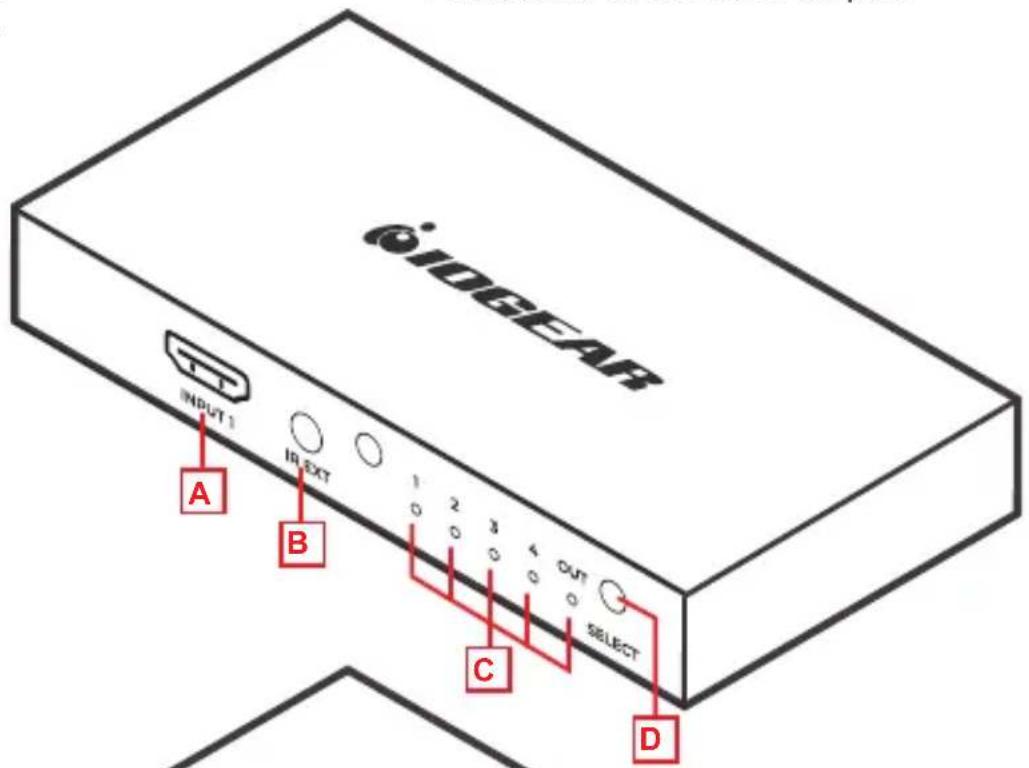

L'aperçu du produit

A. Entrée HDMI 1
B. Port d'extension IR
C. Voyants LED des ports
D. Commutateur de sélection de port
E. Entrée HDMI 2
F. Entrée HDMI 3

G. Entrée HDMI 4
H. Sortie HDMI
I. Alimentation USB-C
J. Bouton de sélection d'entrée
K. Boutons de sélection de port

Vue de face

iOGEAR INPUT 1 IN EXT A B 1 2 3 4 OUT 0 0 0 0 SELECT C D

Vue arrière

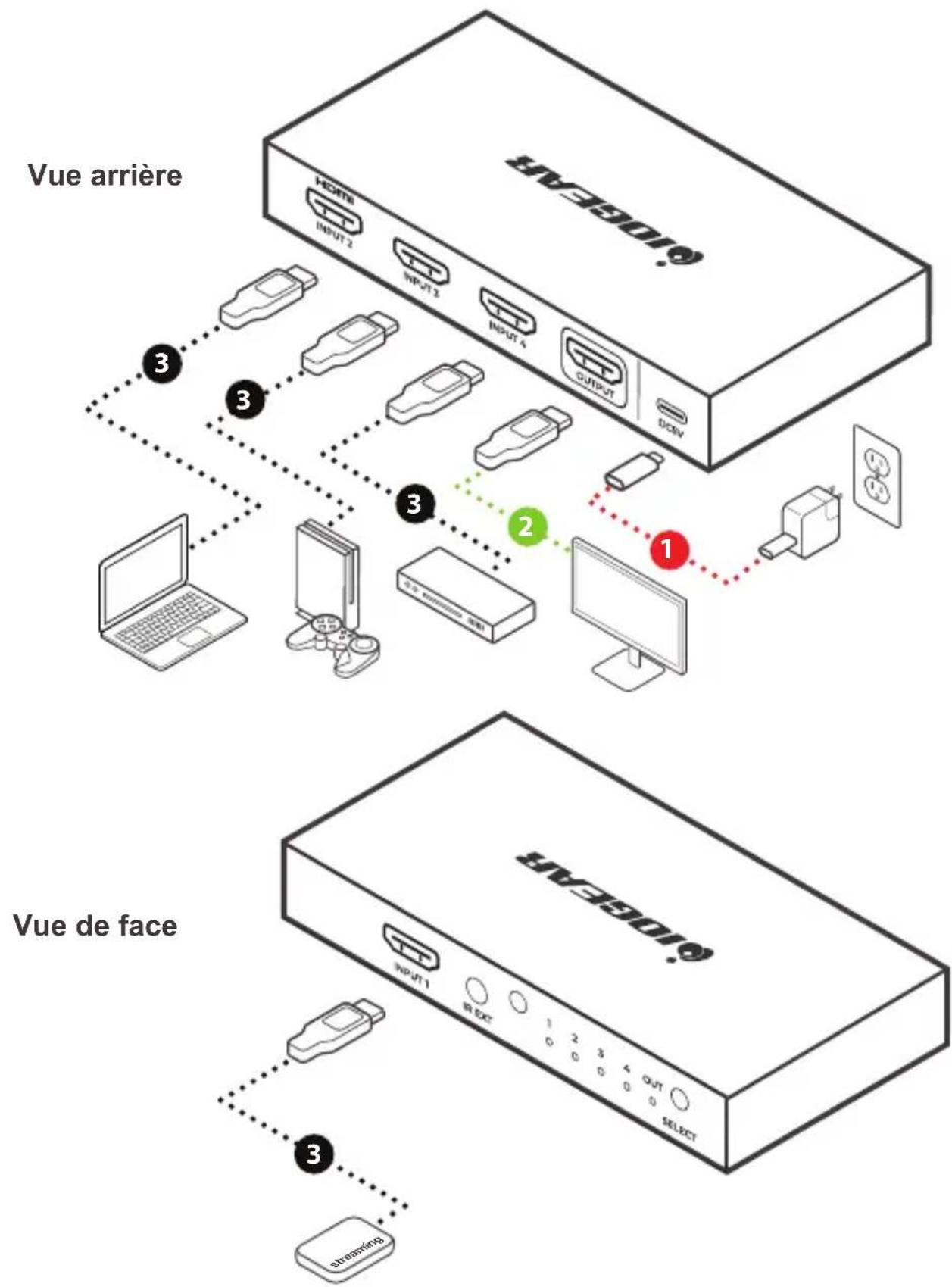

Installation du matériel

1 Étape 1 ....

Branchez le câble d'alimentation USB-C dans le port d'alimentation du GHDSW8K4 et connectez l'autre extrémité à un port USB de votre téléviseur HD ou à une alimentation USB.

2 Étape 2 ....

Utilisez un câble HDMI compatible 8K pour connecter le port d'entrée HDMI de l'écran vidéo au port de sortie HDMI à l'arrière du GHDSW8K4.

3 Étape 3 ......

Utilisez des câbles HDMI compatible 8K pour connecter les ports de sortie HDMI des appareils source aux ports d'entrée HDMI du GHDSW8K4. Les ports d'entrée HDMI sont situés à l'arrière du commutateur.

Veuillez vous référer au schéma de la page suivante.

Sélection du périphérique source

Le commutateur GHDSW8K4 offre deux méthodes pour la sélection de l'appareil source à partir du panneau avant à l'aide du bouton-poussoir ou avec la télécommande infrarouge incluse.

Sélection de la télécommande

Pour sélectionner un appareil source avec la télécommande, appuyez sur la touche numérique correspondant à la source que vous souhaitez afficher. Alternativement, vous pouvez faire défiler les appareils sources disponibles en appuyant sur le bouton Suivant de la télécommande.

1. Quelles résolutions le GHDSW8K4 prend-il en charge ?

7680*4320@30/60Hz 4096*2160@24/25/30/50/60/120Hz 3840*2160@24/25/30/50/60Hz 2160*1440@50/60Hz 1920*1080@50/60Hz 1920*1200@50/60Hz

1. Mon GHDS8K4 n'affiche aucune image.

Veuillez vous assurer que les câbles que vous utilisez mesurent moins de 2 mètres (6,5 pieds) et qu'il s'agit de câbles HDMI de 48 Gbit/s.

1. Quelle est la version HDMI du GHDSW8K4 ?

HDMI 2.1

1. J'ai des câbles HDMI 48 Gbps connectés au commutateur et je n'obtiens toujours pas de vidéo, pourquoi ?

Le commutateur est conçu avec un circuit de protection haute/basse tension, si vous connectez d'abord la source vidéo au commutateur, en raison de la basse tension fournie par la source vidéo, le commutateur peut mal fonctionner. Veuillez débrancher tous les câbles actuellement connectés au commutateur et connecter d'abord le câble d'alimentation au commutateur.

Garantie limitée

Renseignements sur la garantie

Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie, veuillez aller à

Inscrivez-vous en ligne à https://www.iogear.com/register

Renseignements importants sur le produit

Modèle du produit

Numéro de série

Contact

NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT?

Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit
2. Visiter www.iogear.com/support pour obtenir de l'aide et un soutien technique en ligne

IOGEAR

Déclaration sur les interférences de la Commission fédérale des communications (FCC)

Cet appareil a été testé et déclaré conforme aux limites pour appareils numériques de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Tous les changements ou modifications apportés à cet appareil peuvent annuler le droit de l'utilisateur de l'utiliser. Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'appareil et le récepteur
• Branchez l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté
• Consulter le détaillant ou un technicien radio/TV expérimenté pour obtenir de l'aide

Avertissement de la FCC : Les changements ou modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférence nuisible, et
(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Déclaration de la CE :

Cet appareil a été testé et déclaré conforme aux directives de l'Union européenne : Capacités électromagnétiques (2004/108/CE), basse tension (2006/95/CE) et R&TTED (1999/5/CE).
