Tipo de producto	Conmutador HDMI
Marca	IOGEAR
Modelo	GHDSW4K3
Número de entradas HDMI	3
Número de salidas HDMI	1
Resolución máxima	4K Ultra HD (4096 x 2160) a 60 Hz
Versión HDMI	HDMI 2.0
Formatos de video compatibles	4:4:4, 4:2:2, 4:2:0
Frecuencia de actualización	24/25/30/50/60 Hz
Conectores de entrada	3 x HDMI hembra
Conector de salida	1 x HDMI hembra
Alimentación	5 V CC mediante micro-USB
Consumo eléctrico	2,5 W (máx)
Mando a distancia incluido	Sí, infrarrojo
Métodos de selección	Botón pulsador en el panel frontal, mando a distancia IR
Indicadores LED	Alimentación y selección de puerto
Material del gabinete	Plástico ABS
Dimensiones (L x P x A)	120 x 60 x 20 mm
Peso	100 g
Garantía	3 años
Contenido del paquete	Conmutador, mando a distancia IR, cable micro-USB, guía de inicio rápido, tarjeta de garantía
Mantenimiento	Limpiar con un paño suave y seco. No usar productos químicos.
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10% a 85% sin condensación

Preguntas frecuentes - GHDSW4K3 IOGEAR

¿Qué resoluciones admite el GHDSW4K3?

El GHDSW4K3 admite las siguientes resoluciones: 4096x2160 @ 24/25/30/50/60 Hz, 3840x2160 @ 24/25/30/50/60 Hz, 2560x1440 @ 50/60 Hz, 1920x1080 @ 50/60 Hz y 1920x1200 @ 50/60 Hz.

¿Cuál es la versión HDMI del GHDSW4K3?

El GHDSW4K3 es compatible con HDMI 2.0 con un ancho de banda de 18 Gbps para admitir 4K a 60 Hz.

¿Puedo usar un cable HDMI 1.4?

Sí, pero la resolución máxima se limitará a 4K@30 Hz. Para un rendimiento óptimo, use un cable HDMI 2.0.

¿Cómo cambiar entre las fuentes?

Puede cambiar presionando los botones de selección de puerto en la parte frontal del conmutador o usando el mando a distancia infrarrojo incluido. Presione el botón 'Siguiente' para recorrer las fuentes.

¿El GHDSW4K3 admite HDR?

Sí, el GHDSW4K3 admite HDR10 y Dolby Vision cuando la fuente y la pantalla son compatibles.

¿Cuál es la longitud máxima de cable recomendada?

Para una resolución 4K a 60 Hz, use un cable HDMI 2.0 de 2 m como máximo. Para resoluciones inferiores, cables más largos (hasta 5 m) pueden funcionar.

¿El conmutador necesita alimentación externa?

Sí, el GHDSW4K3 debe alimentarse a través del puerto micro-USB incluido. Puede conectarlo a un puerto USB de su televisor o a un adaptador de corriente USB (5 V).

¿Puedo conectar una PC, una consola y un decodificador al mismo tiempo?

Absolutamente. Puede conectar hasta 3 dispositivos fuente (PC, PS5, Xbox, Apple TV, etc.) y cambiar entre ellos fácilmente.

¿El GHDSW4K3 es compatible con HDCP?

Sí, es compatible con HDCP 2.2 y HDCP 1.4, lo que permite reproducir contenido protegido desde las fuentes.

¿Cómo limpiar el conmutador?

Desconecte el dispositivo y límpielo con un paño suave y seco. No use productos abrasivos ni disolventes.

MANUAL DE USUARIO GHDSW4K3 IOGEAR

Guía de Inicio Rápido

Conmutador 4K UltraHD de 3 Puertos con Conectividad HDMI®

GHDSW4K3

PART NO. Q1729

Package Contents

1 x GHDSW4K3
1 x Mando a Distancia por Infrarrojos
1 x Cable de Alimentación Micro USB
1 x Guía de Inicio Rápido
1 x Tarjeta de Garantía

Requisitos del sistema

• Salida HDMI Desde la Fuente
• Entrada HDMI para Mostrar
• Cables HDMI de 18 Gbps (HDMI 2.0); compatible con cables HDMI 10.2Gbps (HDMI 1.4) pero resolución limitada a 4K@30Hz
• Se necesita un cable HDMI2.0 de 2 m para 4K@60Hz

Introducción

Conmutador 4K UltraHD de 3 Puertos le permite conectar rápidamente 3 fuentes HDMI de ultra alta definición a su pantalla HDMI 4K y cambiar fácilmente entre ellas mediante los botones del panel frontal o el control remoto IR. Los LED del panel frontal indican el dispositivo fuente seleccionado para la pantalla. El GHDSW4K3 admite 4K real de 4096 x 2160 a 60 Hz (4:4:4).

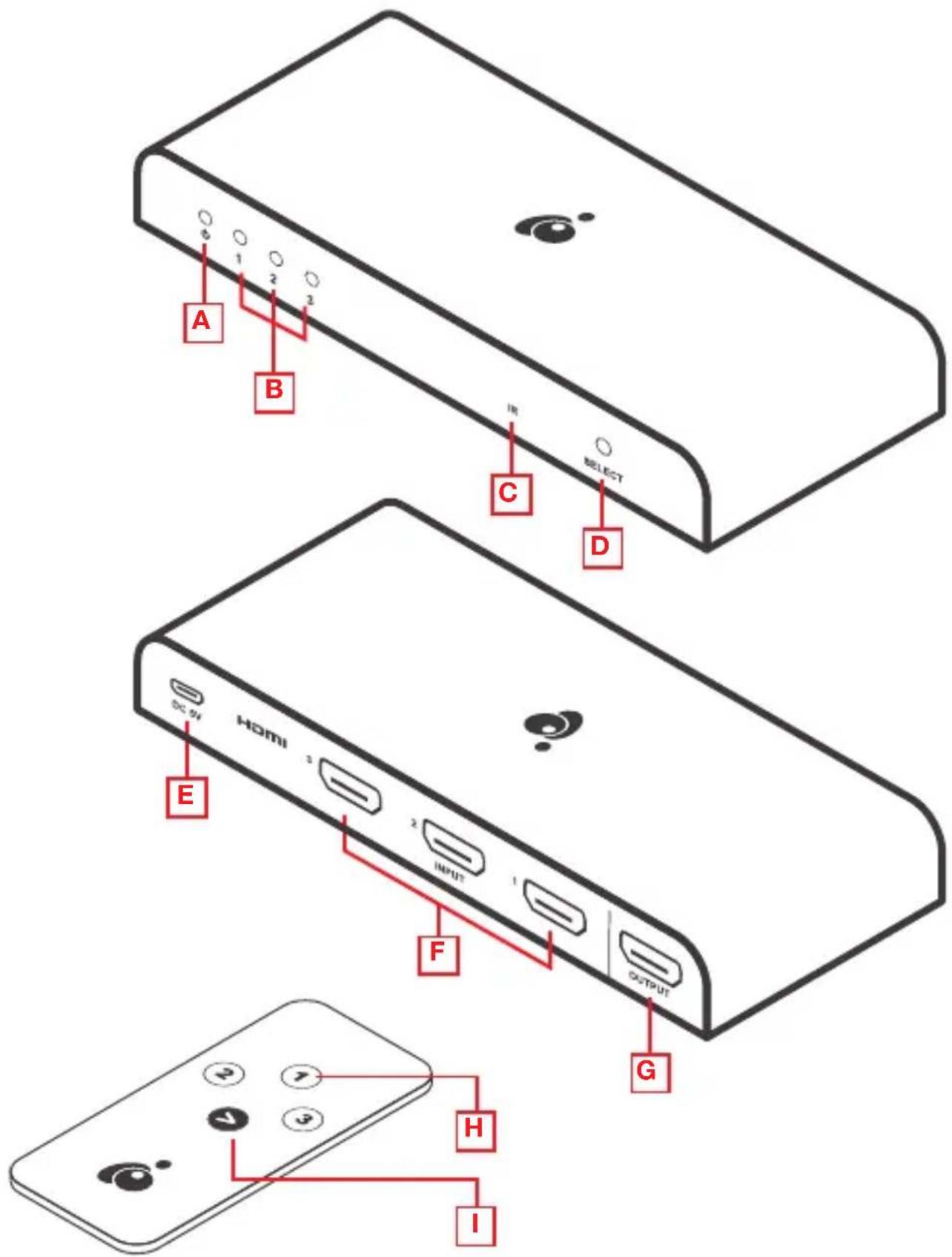

A. Power Indicator LED
B. LED de Puerto
C. Receptor de Infrarrojos
D. Interruptor de Selección de Puerto

E. Puerto de Corriente
F. Puertos de Entrada HDMI
G. Puerto de Salida HDMI
H. Botones de selección de puerto
I. Botón Puerto siguiente

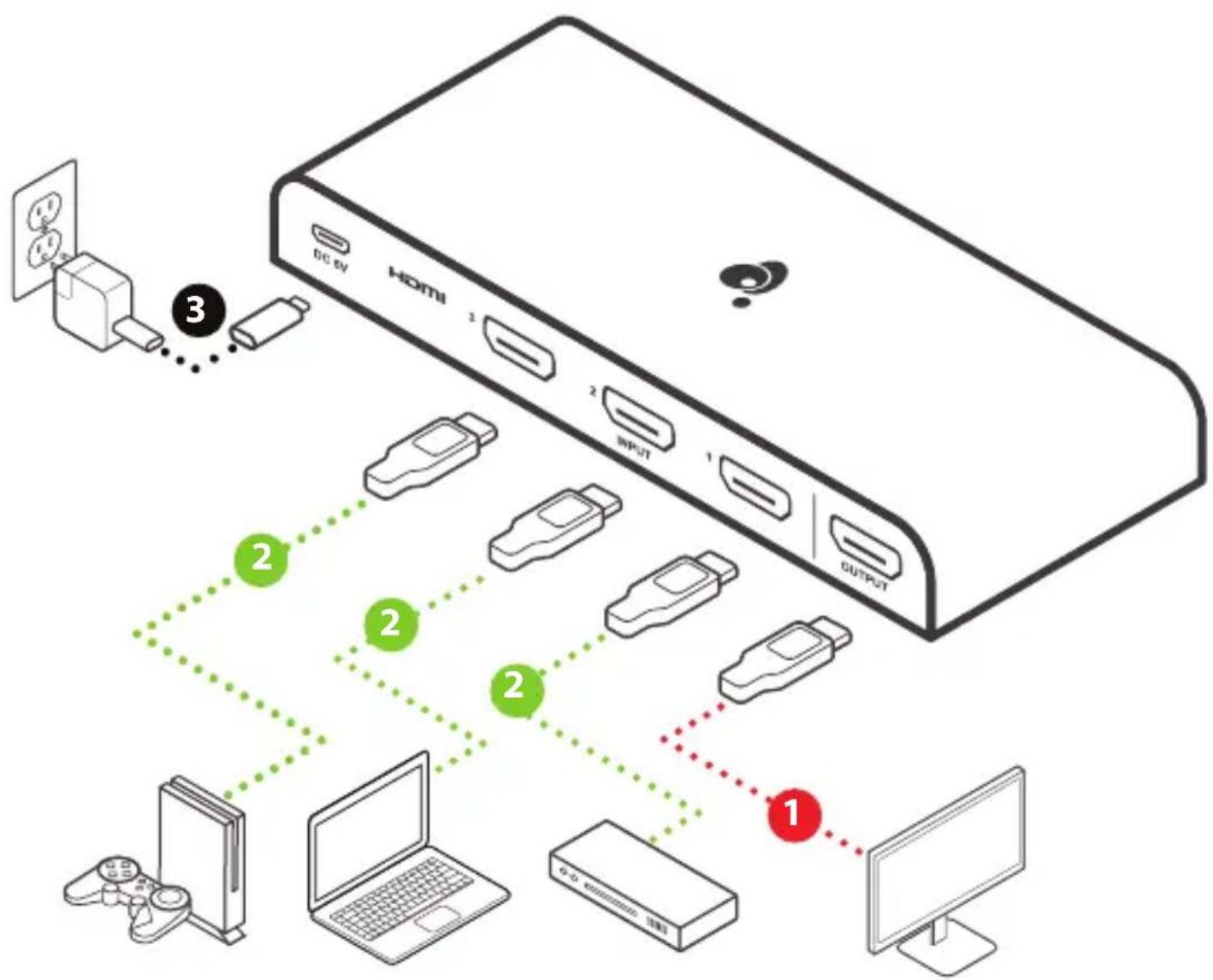

Paso 1 ....

Use un cable HDMI para conectar el puerto de entrada HDMI de la pantalla de video al puerto de salida HDMI en la parte posterior del GHDSW4K3.

Paso 2

Use cables HDMI para conectar los puertos de salida HDMI en los dispositivos fuente a los puertos de entrada HDMI en el GHDSW4K3. Los puertos de entrada HDMI se encuentran en la parte posterior del conmutador.

Paso 3 ....

Enchufe el cable de alimentación Micro USB en el puerto de alimentación del GHDSW4K3 y conecte el otro extremo a un puerto USB en su HDTV o a una fuente de alimentación USB.

El interruptor HDMI GHDSW4K3 ofrece dos métodos para seleccionar el dispositivo fuente: desde el panel frontal usando el botón o con el control remoto IR incluido.

Selección de Control Remoto

Para seleccionar un dispositivo con el control remoto, presione el botón numérico que corresponde a la fuente que desea ver. Alternativamente, puede alternar entre los dispositivos disponibles presionando el botón Siguiente en la unidad de control remoto.

Preguntas Más Frecuentes

1. ¿Qué resoluciones admite el GHDSW4K3?
   4096*2160@24/25/30/50/60Hz
   3840*2160@24/25/30/50/60Hz
   2560*1440@50/60Hz
   1920*1080@50/60Hz
   1920*1200@50/60Hz
   1080i/720p/576p/576i/480p/480i@50/60Hz

2. ¿Qué versión de HDMI es el GHDSW4K3?

HDMI 2.0

1. ¿Puedo usar un cable HDMI 1.4?

Sí, pero la resolución máxima está limitada a 4K@30Hz

Garantía limitada

Información sobre la garantía

Este producto está protegido por una garantía limitada de 3 años. Para obtener los términos y condiciones de esta garantía, visite

Registre el producto en línea en https://www.iogear.com/register

Información importante sobre el producto

Modelo de producto

Número de serie ____

Contacto

¡ESTAMOS AQUÍ PARA AYUDARLE!

¿NECESITA AYUDA CON LA CONFIGURACIÓN DE ESTE PRODUCTO?

Asegúrese de:

1. Visitar www.iogear.com para obtener más información sobre nuestros productos
2. Visitar www.iogear.com/support para obtener ayuda en directo y soporte técnico sobre el producto

IOGEAR

Información sobre interferencias de la Comisión federal de comunicaciones (FCC)

Este equipo fue sometido a pruebas, y se determinó que cumple con los límites para los servicios digitales de Clase B, según se especifica en la sección 15 de las normas de la FCC. La finalidad de estos límites es proveer una protección razonable contra las interferencias perjudiciales en las instalaciones residenciales. Todo cambio o modificación a este equipo puede invalidar la autorización al usuario para operarlo. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones radiales. No obstante, no se garantiza la ausencia de interferencia en una instalación en particular. Si este equipo generara interferencias perjudiciales para la recepción de radio o de televisión, lo cual se puede determinar encendiendo y apagando el equipo, el usuario puede tratar de corregir la interferencia mediante uno los siguientes métodos:

• Cambiar la orientación o la ubicación de la antena receptora
• Aumentar la distancia entre el equipo y el receptor
• Conectar el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor
• Solicitar asistencia al vendedor o a un técnico especializado en radio y televisión

Precauciones de la FCC: Todo cambio o modificación no aprobado específicamente por el responsable de cumplimiento puede invalidar la autorización del usuario para operar este equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las siguientes dos condiciones:

(1) este dispositivo no podrá ocasionar interferencia dañina, y
(2) este dispositivo deberá aceptar toda interferencia recibida, incluida la interferencia que pudiera ocasionar un mal funcionamiento.

Declaración de la CE:

Este dispositivo fue probado y se determinó que cumple con las siguientes normas de la Unión Europea: Capacidad electromagnética (2004/108/CE), Baja tensión (2006/95/CE) y R&TTED (1999/5/CE).
