Type de produit	Évier de cuisine double cuve encastrable
Marque	Klarstein
Modèle	TitanSteel
Matériau	Acier inoxydable
Dimensions (cuves)	24 pouces et 18 pouces (environ 61 cm et 46 cm)
Hauteur totale	43 cm (approx.)
Poids	Environ 10 kg
Type d'installation	Encastré (sous plan de travail) avec pinces de fixation
Évacuation	Kit d'évacuation complet avec trop-plein, tamis et tuyaux
Trop-plein	Oui, intégré
Vidange	Bonde à tamis en acier inoxydable et plastique
Accessoires fournis	Gabarit de découpe, pinces de fixation, kit d'évacuation, joints
Entretien	Nettoyage avec de l'eau savonneuse, éviter les produits abrasifs
Réparabilité	Pièces détachées disponibles : joints, tamis, tuyaux
Étanchéité	Assurée par des bagues d'étanchéité en caoutchouc et silicone
Numéros d'article	10046021, 10046022

FOIRE AUX QUESTIONS - TitanSteel Klarstein

Comment installer l'évier Klarstein TitanSteel ?

Utilisez le gabarit de découpe fourni pour tracer l'ouverture dans le plan de travail. Découpez avec une scie électrique, puis appliquez du silicone sur le pourtour. Placez l'évier et fixez-le avec les pinces de fixation sous le plan. Serrez les vis et vérifiez l'étanchéité.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique (forets ∅3 et ∅20), d'une scie électrique, d'un crayon, d'une règle, de ciseaux et d'un tournevis.

Comment installer le trop-plein ?

Connectez la bague d'étanchéité (④) au débordement (⑤) et la vis (②) au support de trop-plein (③). Insérez l'ensemble dans l'ouverture de trop-plein de l'évier, puis enfoncez le couvercle (①) dans le support.

Comment installer la bonde de vidange ?

Insérez la vis (⑦) dans le fond de tamis en acier inoxydable (⑧) et serrez avec le tournevis. Placez la bague d'étanchéité (⑨) sous (⑧) puis insérez l'ensemble dans l'ouverture de vidange. Ajoutez la bague (⑩) dans le fond en plastique (⑪) et serrez le tout.

Comment raccorder les tuyaux d'évacuation ?

Utilisez les bagues d'étanchéité fournies. Connectez le tuyau coudé (⑰) au tamis, puis le connecteur triple (⑭), puis le tuyau en fil d'acier (⑯) et enfin le tuyau coudé (⑮). Serrez chaque raccord avec un tournevis.

Comment vérifier l'étanchéité après installation ?

Remplissez l'évier d'eau jusqu'à l'ouverture de trop-plein. Vérifiez qu'aucune fuite ne se produit au niveau des raccords. Si de l'eau s'écoule, resserrez les joints ou remplacez les bagues d'étanchéité.

Quel type de silicone utiliser pour l'installation ?

Utilisez un silicone sanitaire neutre (non acétique) pour assurer une bonne adhérence et éviter la corrosion de l'acier inoxydable.

Comment nettoyer l'évier en acier inoxydable ?

Nettoyez avec de l'eau chaude savonneuse et un chiffon doux. Évitez les éponges abrasives et les produits chlorés. Pour les taches tenaces, utilisez un nettoyant spécial inox.

Puis-je réparer l'évier moi-même ?

Oui, la plupart des pièces (joints, tamis, tuyaux) sont remplaçables. Consultez la notice pour le démontage. Utilisez des pièces d'origine pour garantir l'étanchéité.

Quelles sont les dimensions de découpe recommandées ?

Utilisez le gabarit fourni pour tracer l'ouverture. Les dimensions exactes dépendent du modèle (24+18x43). Découpez avec une scie électrique en suivant précisément le gabarit.

MODE D'EMPLOI TitanSteel Klarstein

Évier de cuisine 24+18x43

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Contenu de l'emballage 32

Installation encastrée 34

Installation de l'ensemble d'évacuation 39

Contrôle des performances des joints et nettoyage 43

ARTICLE

Numéro d'article 10046021, 10046022

N° Description Réfé-	rence	Quantité

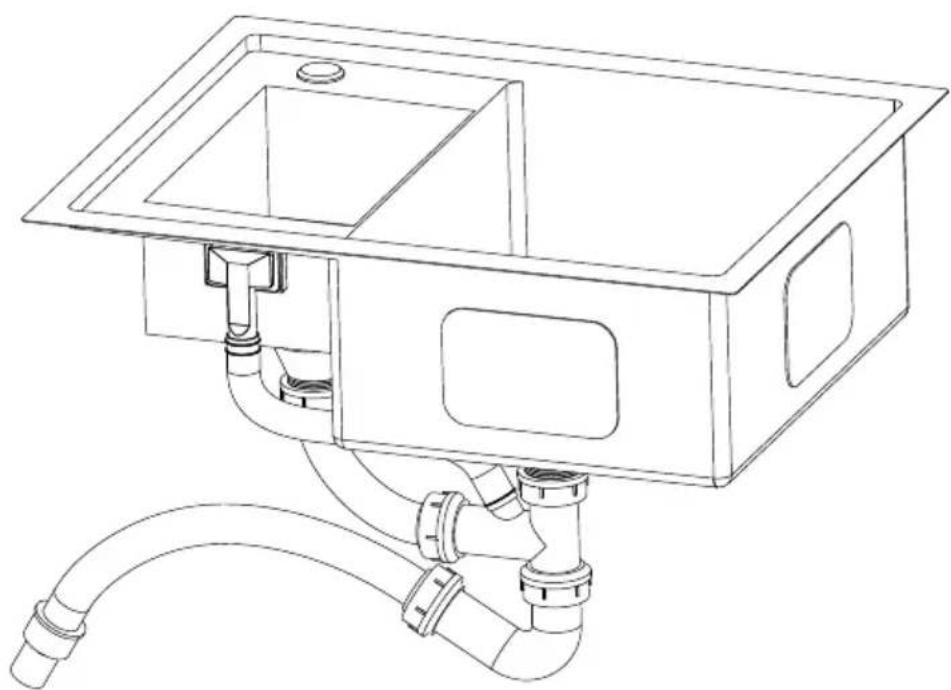

A Évier de cuisine 1

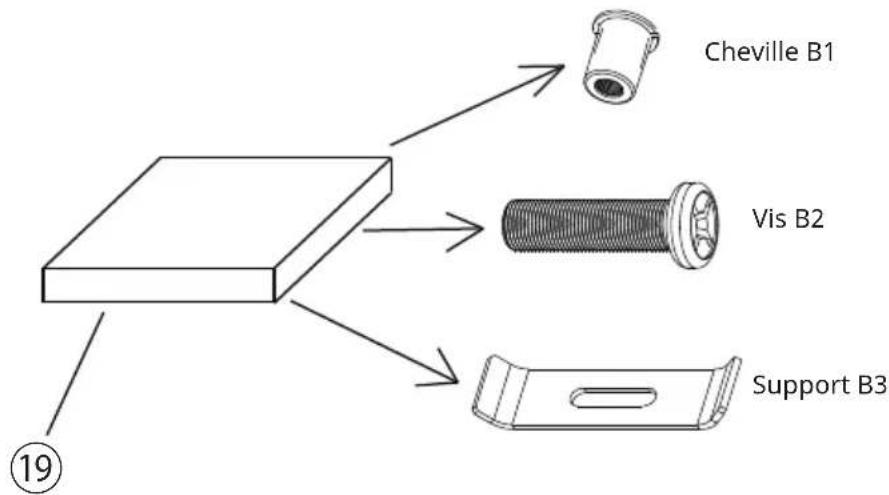

B Bornes encastrées	19	1
C Gabarit de découpe	20	1

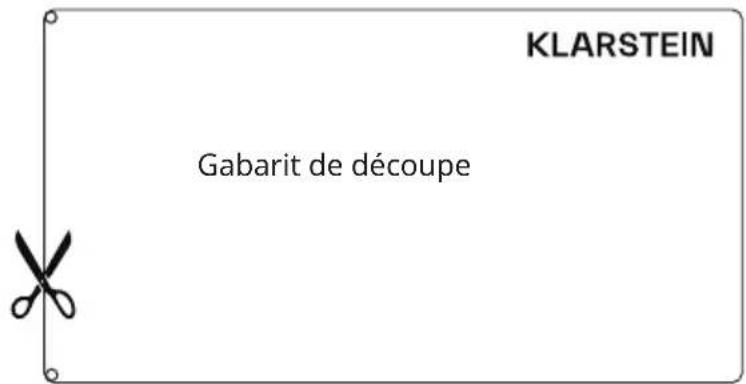

1. Découpez suivant le gabarit de découpe avec des ciseaux.

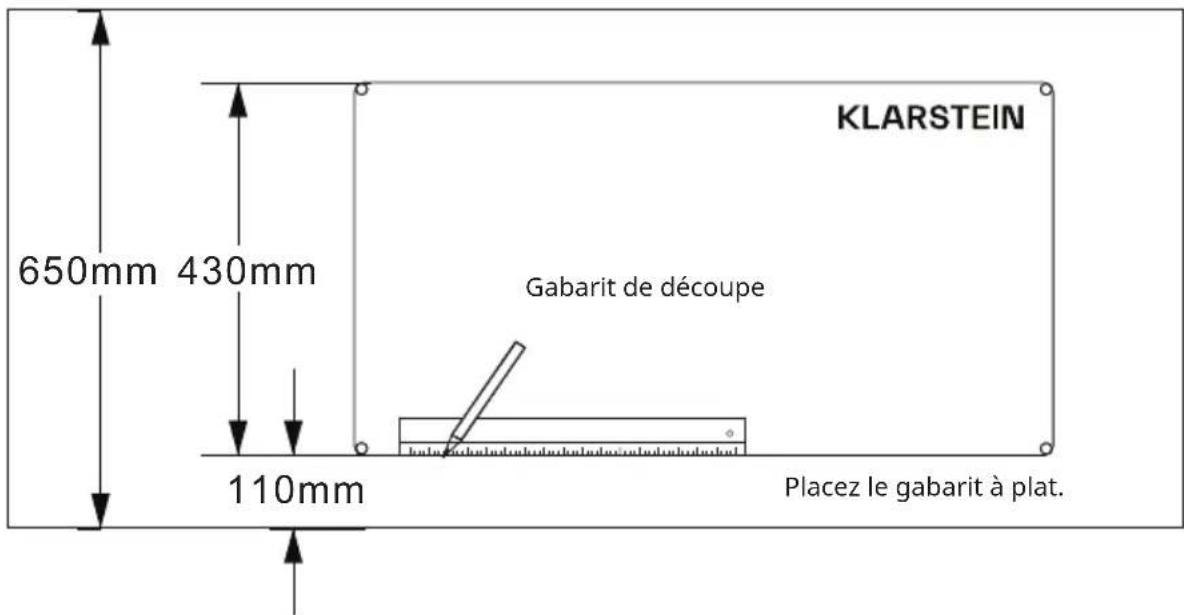

1. Placez le gabarit de découpe sur le plan de travail et utilisez un crayon et une règle pour tracer le long des repères du gabarit.

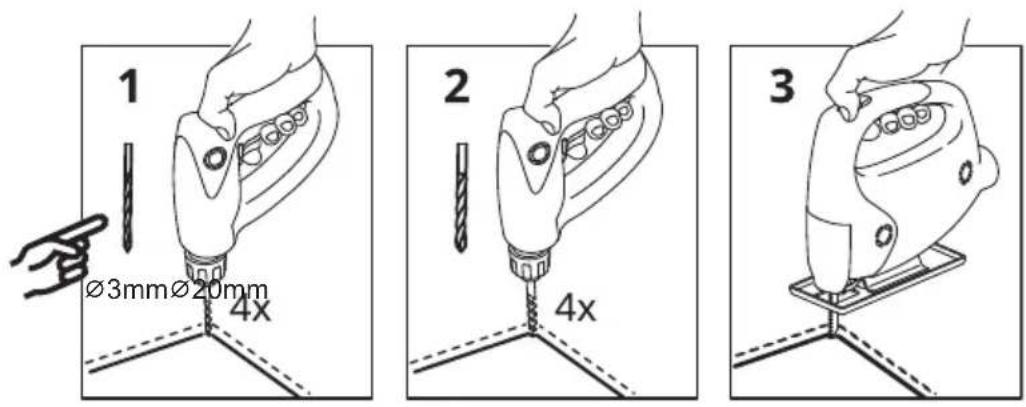

1. Percez quatre petits trous avec une perceuse électrique. Pré-percez d'abord les trous avec un foret ∅3 puis avec un foret ∅20.

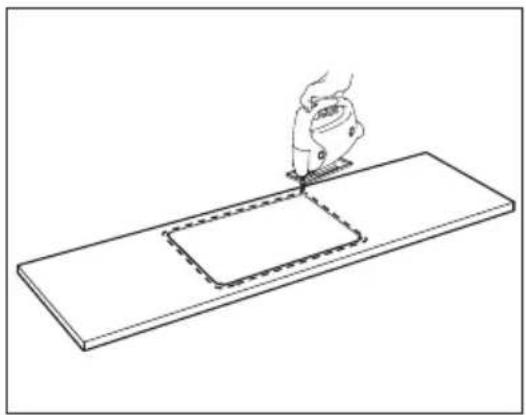

1. Découpez le plan de travail le long du marquage avec une scie électrique.

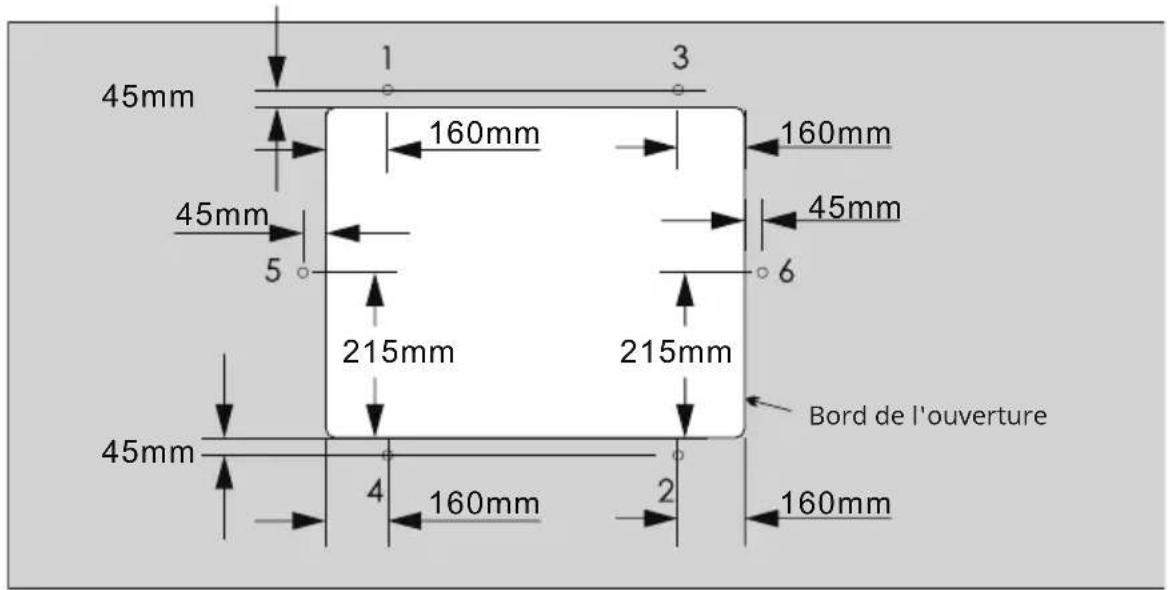

2. Percez le nombre approprié de trous

selon les dimensions de l'évier à l'arrière du comptoir à l'aide d'une perceuse électrique. Respectez l'espacement entre les trous et les lignes.

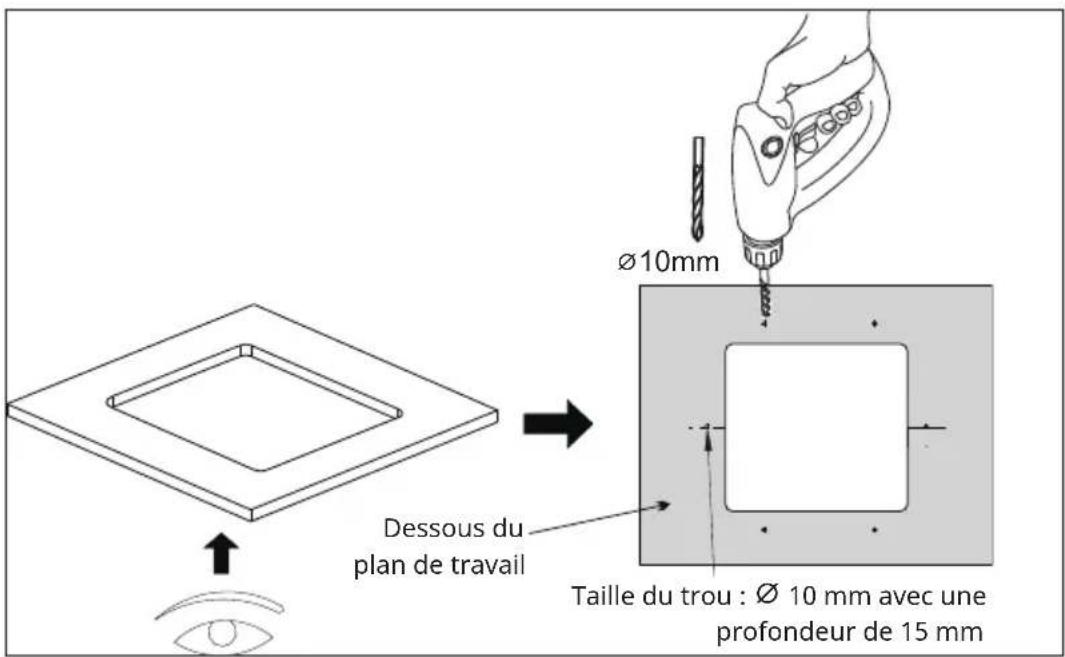

1. Comme le montre la figure ci-dessous, percez 6 trous de φ 10 mm de 15 mm de profondeur à l'arrière du plan de travail autour de l'ouverture.

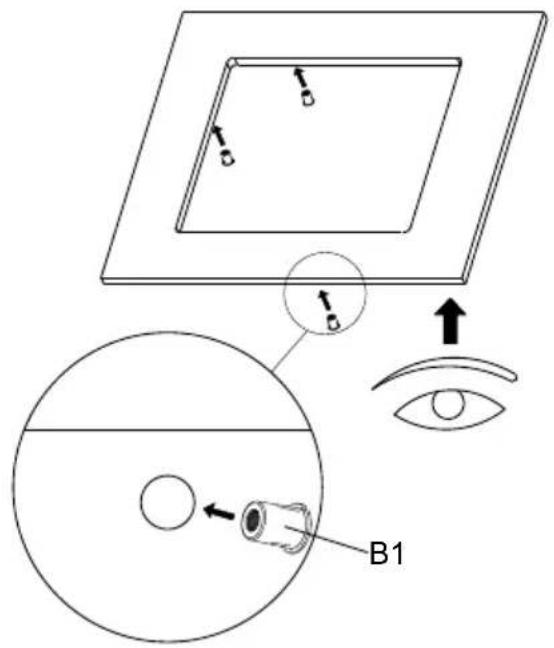

1. Ouvrez les supports de base, retirez les chevilles et insérez-les dans les trous sous le plan de travail.

Pinces de fixation sous plan

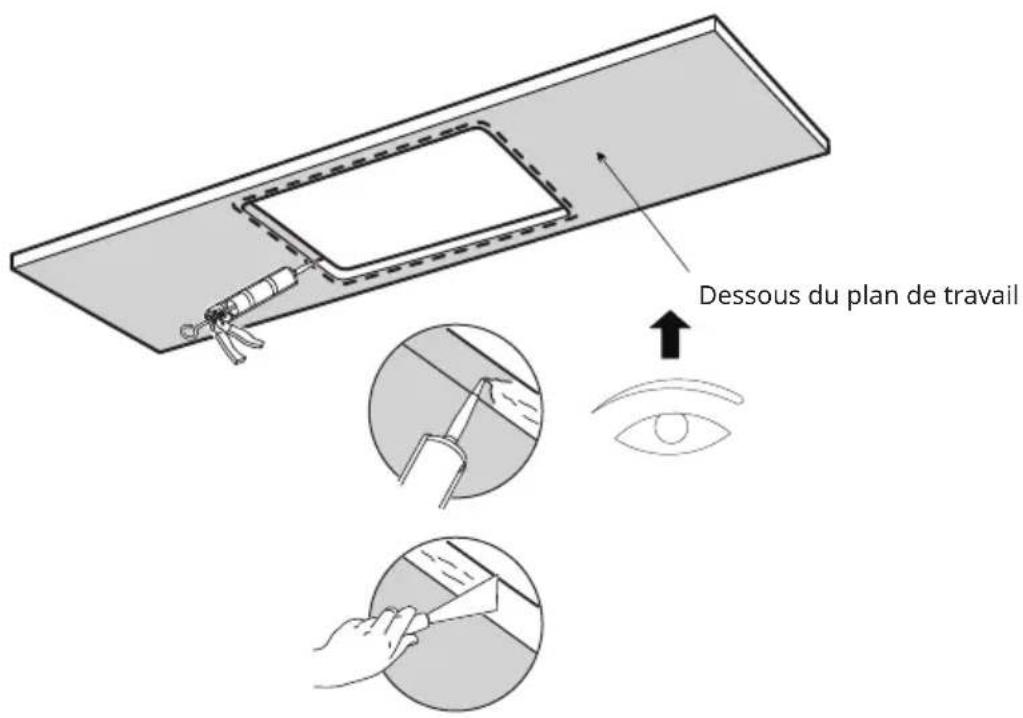

1. Placez une couche de silicone à l'arrière du comptoir le long des lignes de coupe et lissez le silicone pour qu'il soit uniforme et de niveau.

FR

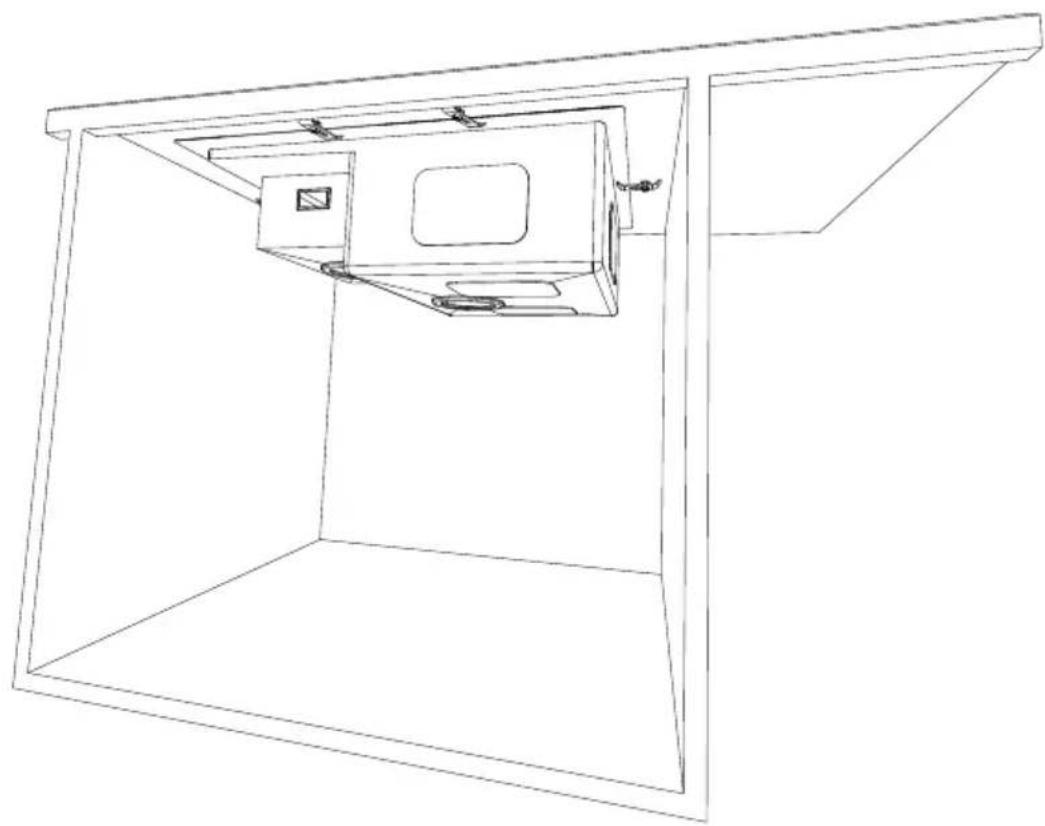

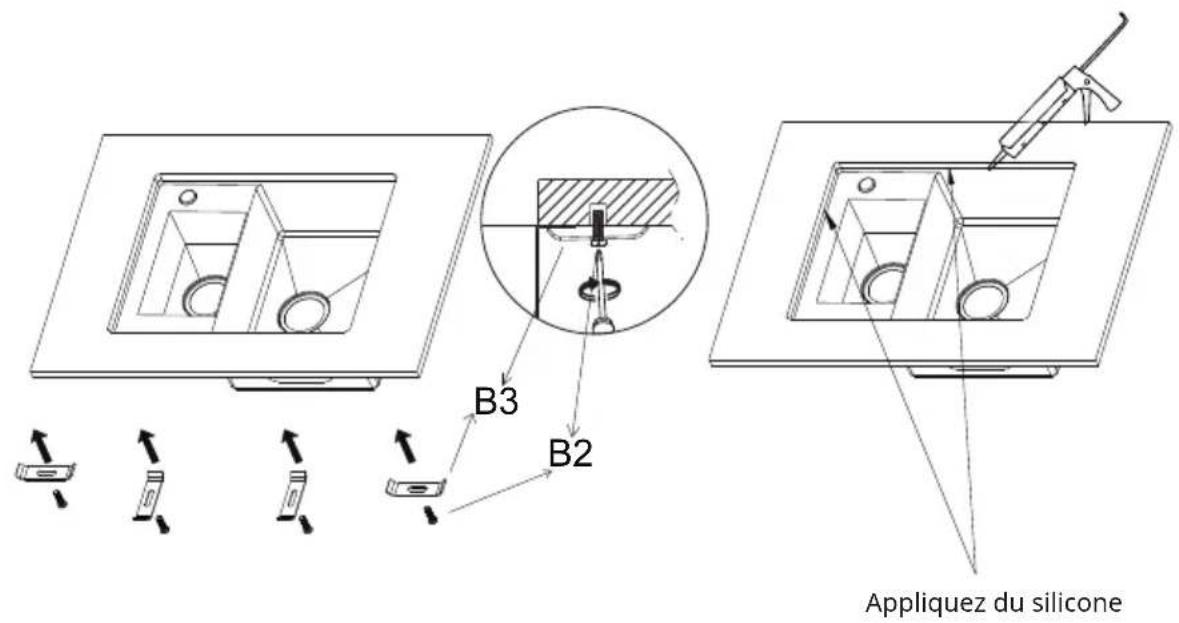

1. Installation d'évier de cuisine avec pinces sous le plan.
2. Fixez l'évier à la découpe à l'arrière du comptoir, insérez les vis et les supports dans la cheville et serrez, puis appliquez le silicone entre le comptoir et l'évier sur le devant.

1 Couvercle de trop-plein
2 Vis A
3 Support de trop-plein
4 bague d'étanchéité
5 Débordement
6 Couvercle de tamis
7 Vis B
8 Fond de tamis en acier inoxydable
9 bague d'étanchéité du tamis A

10 bague d'étanchéité du tamis B
11 Fond en plastique du tamis
12 Tournevis
13 Bague d'étanchéité de transition
14 Connecteurs triples
15 Tuyau coudé
16 Tuyau en fil d'acier et PVC
17 Tuyau coudé
18 Tuyau de trop-plein

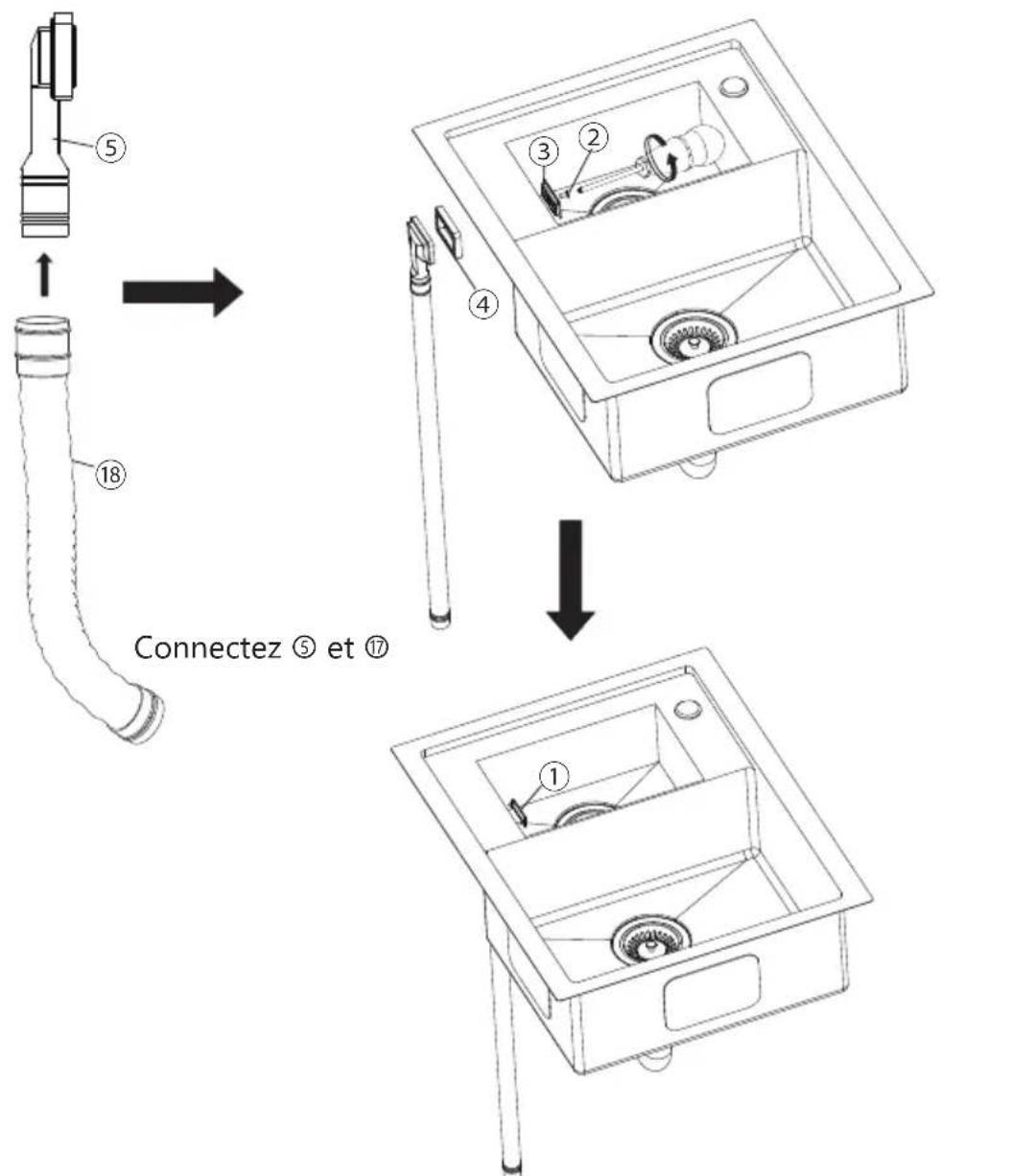

Installation du trop-plein

Branchez ④ sur ⑤ et ② sur ③, puis connectez-les via l'ouverture de trop-plein. Assurez-vous que ② et ⑤ sont correctement connectés, puis serrez ②.

Insérez ① dans ③, appuyez jusqu'à ce qu'il soit fermement en place

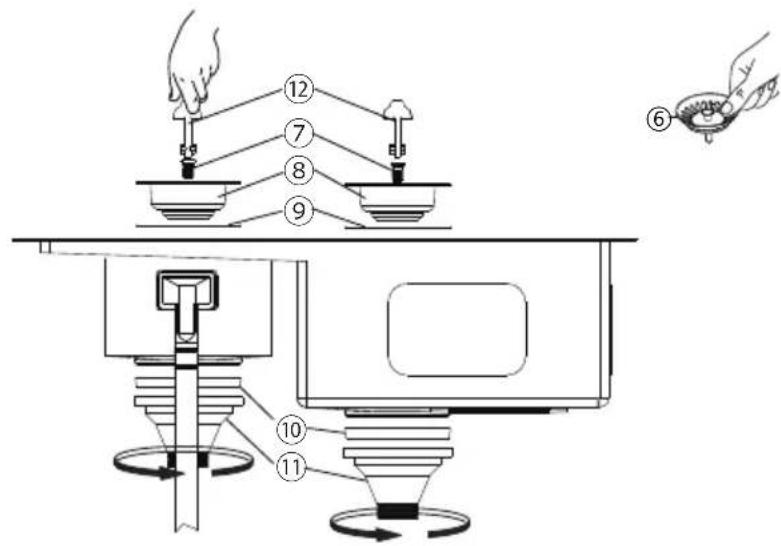

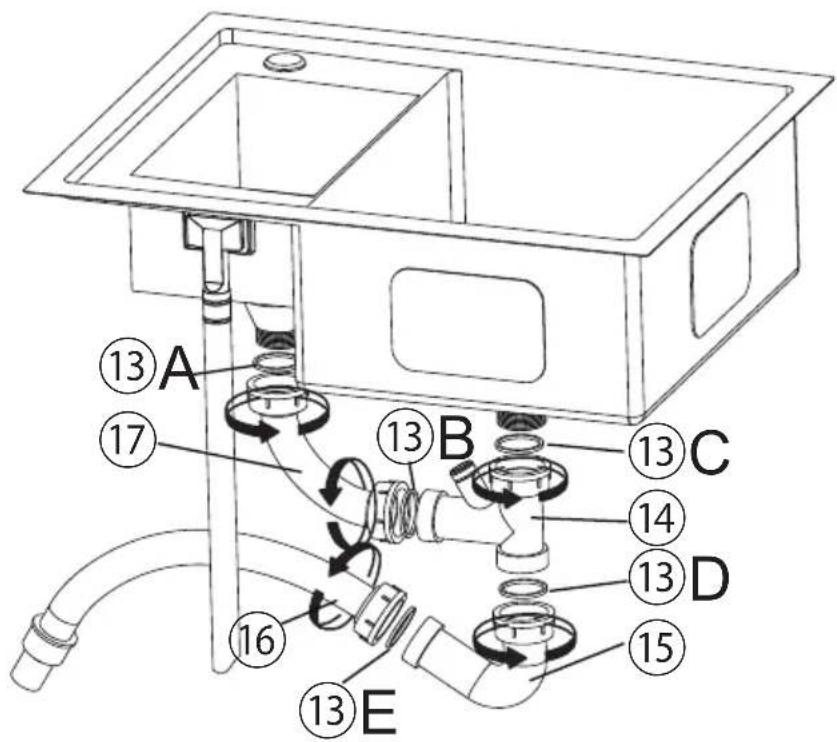

Installation de l'évacuation

1. Retirez ⑥ et raccordez les différents composants du tamis comme suit : Insérez ⑦ dans ⑧ et serrez ⑦ avec ⑫. Insérez ⑨ sous ⑧ et insérez l'ensemble dans l'ouverture de vidange de l'évier. Insérez ⑩ dans ⑪, connectez les deux à l'assemblage supérieur et serrez.

Placez la bague d'étanchéité ⑬A dans ⑰ puis connectez ⑰ à ⑪ et serrez-la. Insérez la bague d'étanchéité ⑬B dans ⑰, puis connectez ⑰ à ⑭ et serrez-la. Insérez la bague d'étanchéité ⑬C dans ⑭, puis connectez ⑭ à ⑪ et serrez-la. Insérez la bague d'étanchéité ⑬D dans ⑮, puis connectez ⑮ à ⑭ et serrez-la. Dépose des tuyaux Placer la bague d'étanchéité ⑬A dans ⑯ puis connecter ⑯ à ⑮ et serrer.

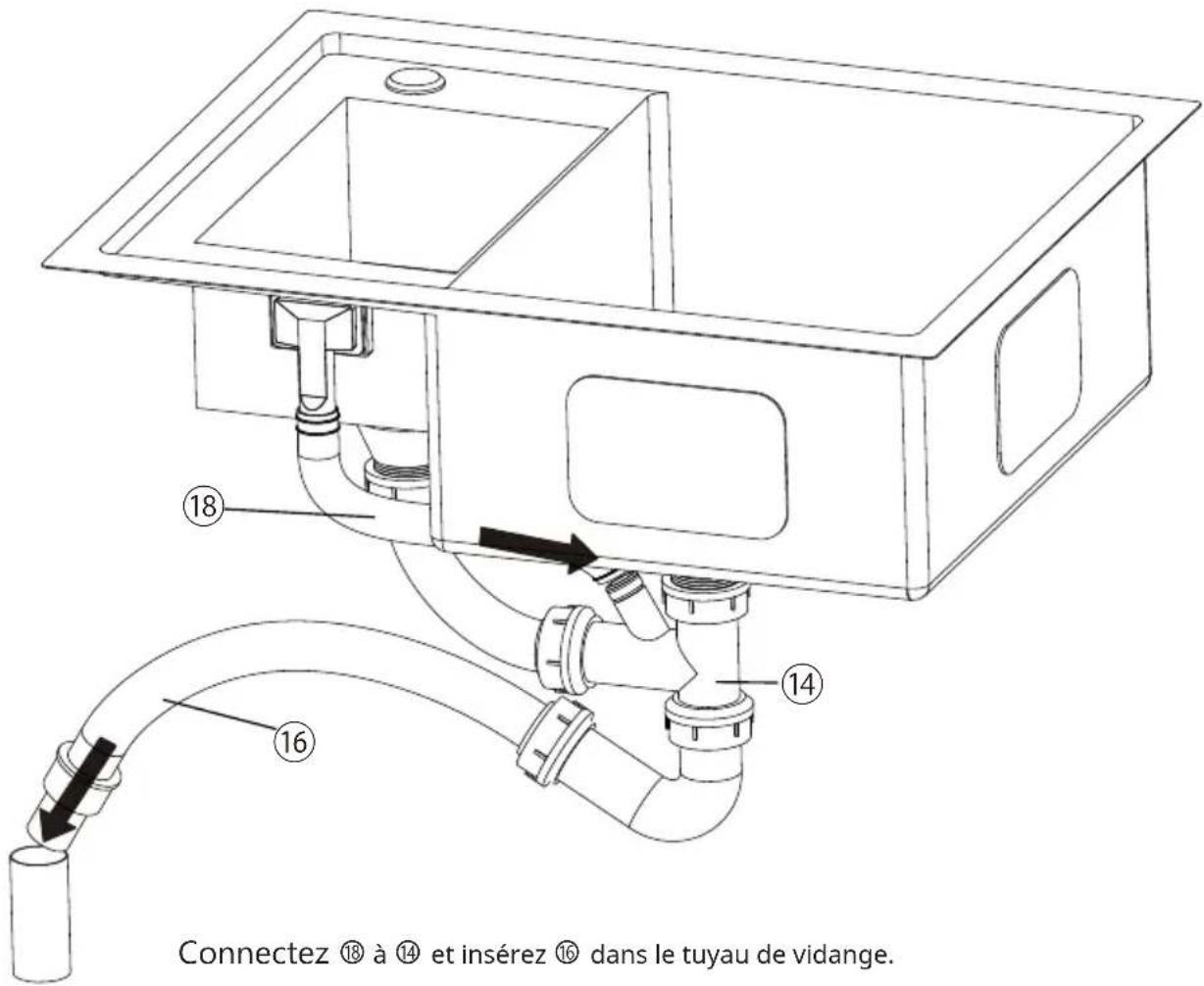

Installation du kit d'évacuation

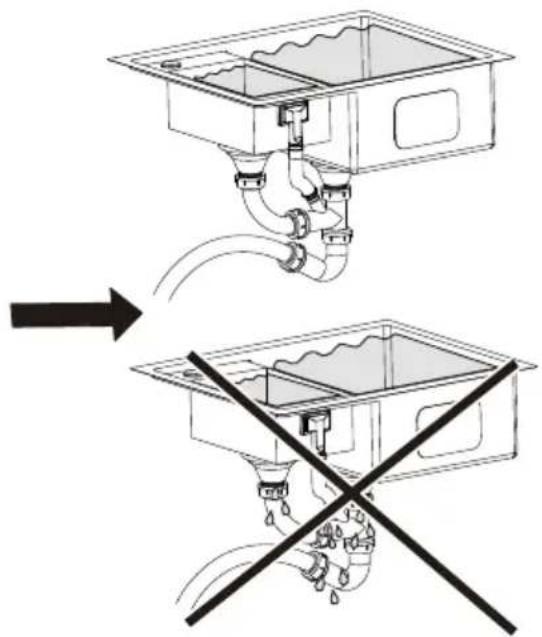

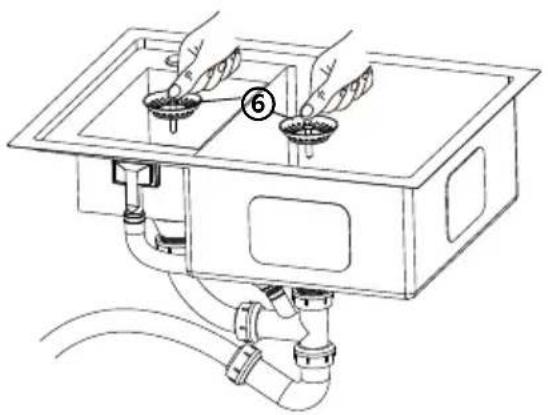

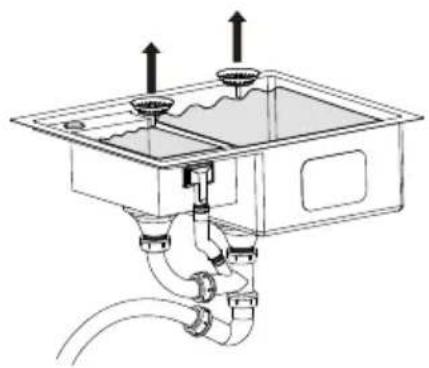

CONTRÔLE DES PERFORMANCES DES JOINTS ET NETTOYAGE

Remplissez l'évier d'eau jusqu'à l'ouverture de trop-plein afin que l'eau sorte du tuyau de trop-plein.

Lorsque vous retirez ⑥, l'eau s'écoule.

S'il n'y a pas d'eau qui coule des tuyaux, l'installation a réussi.

Si de l'eau s'écoule des canalisations, vérifiez que les joints sont bien en place et ajustez-les si nécessaire pour éliminer la fuite.
