MANUALE UTENTE TitanSteel Klarstein

Lavandino da cucina 24+18x43

Fregadero de cocina 24+18x43

10046021 10046022

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Volume di consegna 46

Installazione della sottosstruttura 48

Installazione del set di scarico 53

Controllo delle prestazioni della guarnizione e pulizia 57

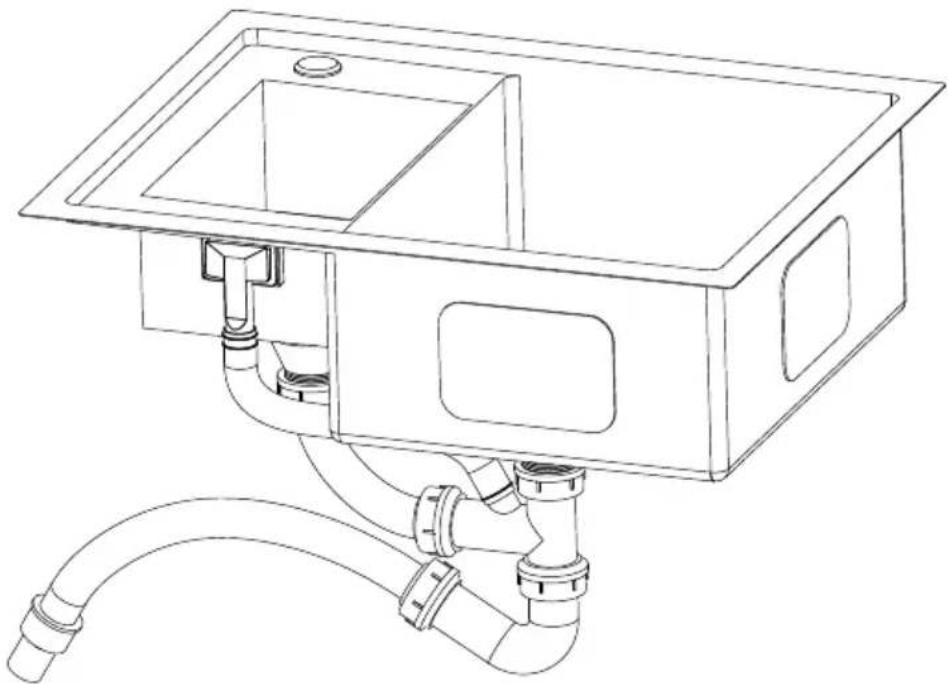

ARTICOLO

Numero articolo 10046021, 10046022

Matita Trapano Metro pieghevole Ø10 mm Ø 3 mm Silicone Sega elettrica Spatola Cacciavite Forbice

INSTALLAZIONE DELLA SOTTOSTRUTTURA

N. Descrizione Riferi-	mento	Quantità
A Lavandino da cucina 1
B Morsetti per l'incasso	19	1
C Sagoma	20	1

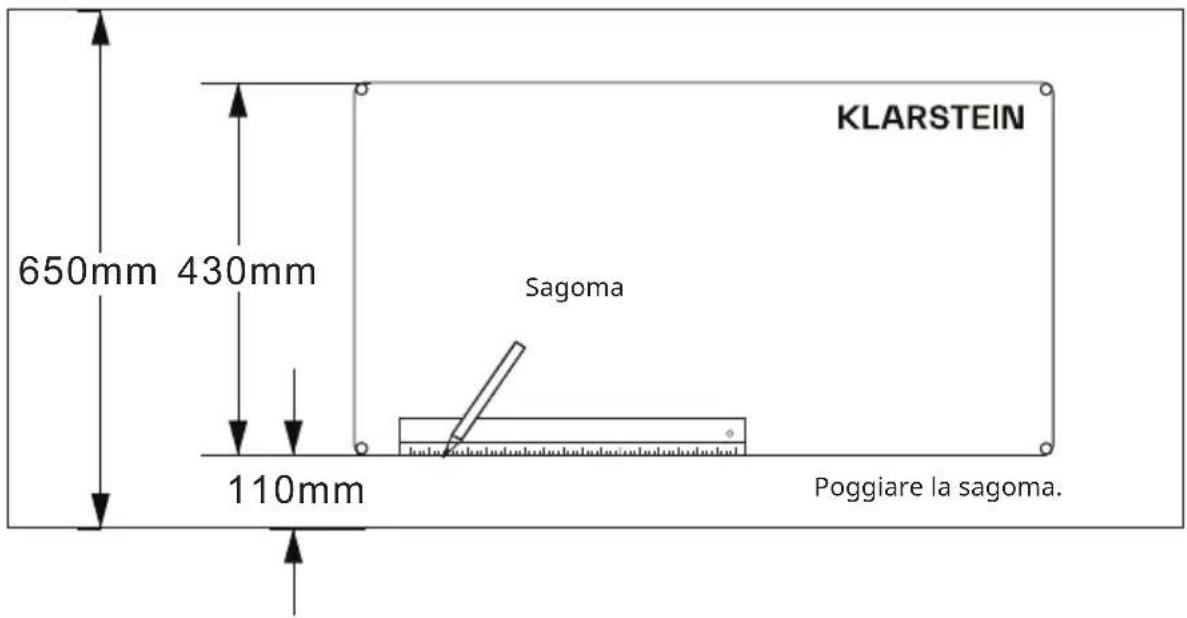

1. Poggiare la sagoma sul piano di lavoro e seguire la linea con una matita e un metro pieghevole.

KLARSTEIN 650mm 430mm Sagoma 110mm Poggiare la sagoma.

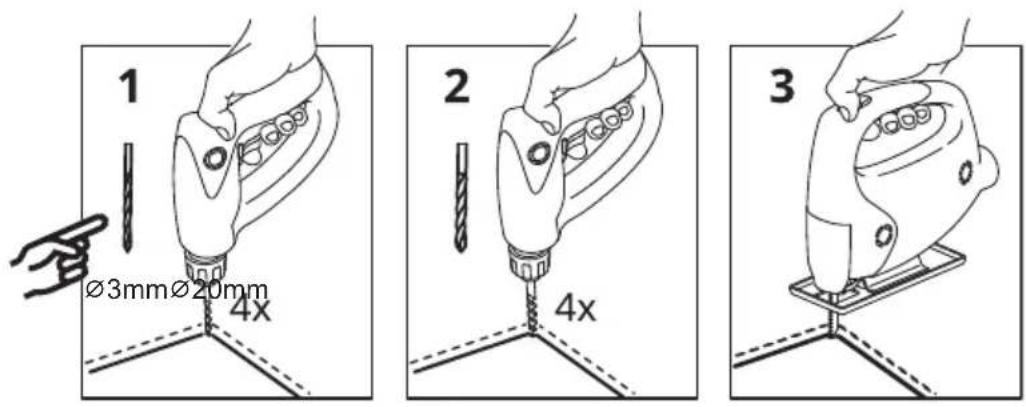

1. Realizzare 4 piccoli fori con un trapano elettrico. Realizzare prima i fori con una punta di ∅3 e poi con una di ∅20.

1 Ø3mmØ20mm 4x 2 4x 3

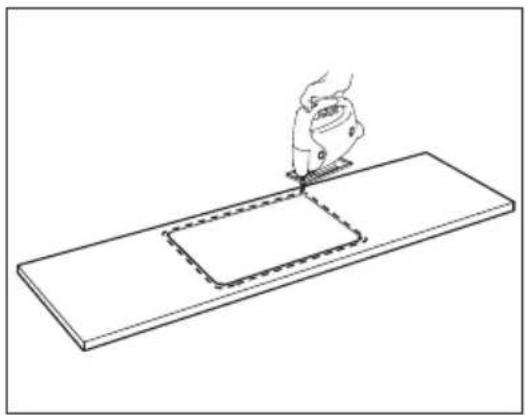

1. Tagliare il piano di lavoro con una sega elettrica seguendo la forma disegnata utilizzando la sagoma.

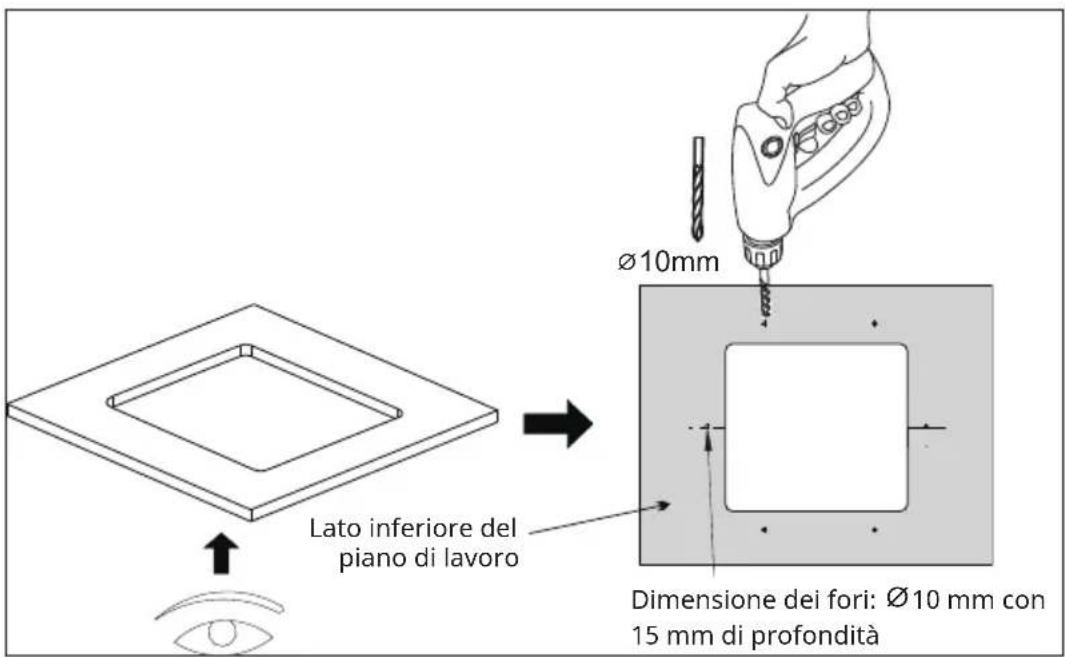

1. Realizzare il numero di fori relativo alle dimensioni del lavandino sul retro del piano di lavoro con un trapano elettrico. Fare attenzione alla distanza tra fori e linee.

Lato inferiore del piano di lavoro Ø10mm Dimensione dei fori: Ø10 mm con 15 mm di profondità

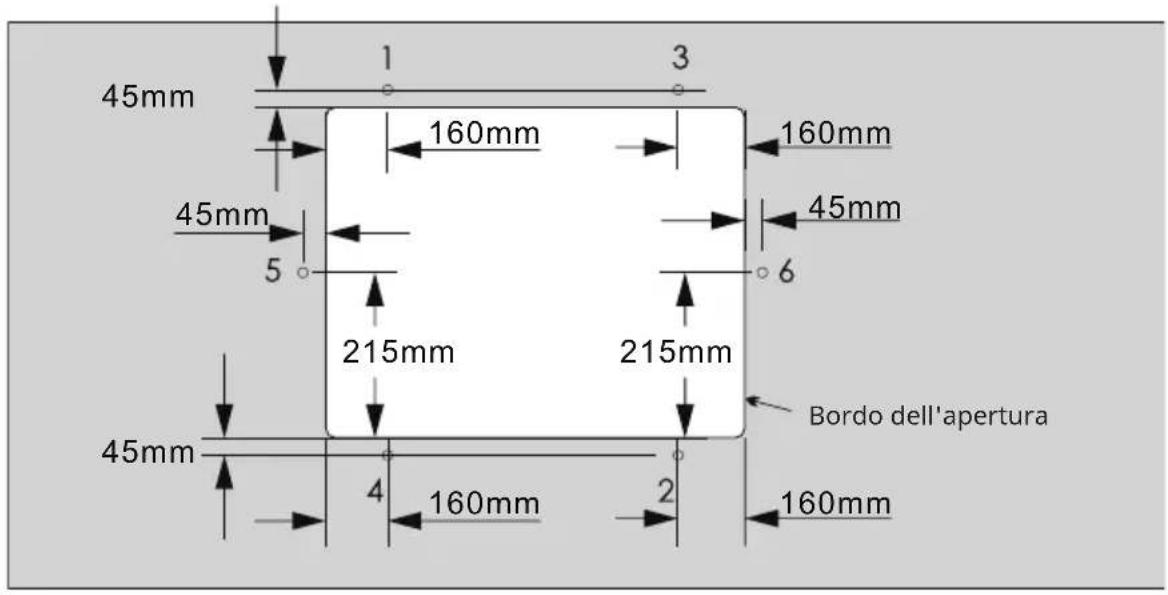

1. Seguendo l'immagine seguente, realizzare 6 fori da φ10mm con una profondità di 15 mm sul retro del piano di lavoro intorno all'apertura che è stata tagliata in precedenza.

45mm 1 3 160mm 160mm 45mm 45mm 5 215mm 45mm 215mm Bordo dell'apertura 4 160mm 2 160mm

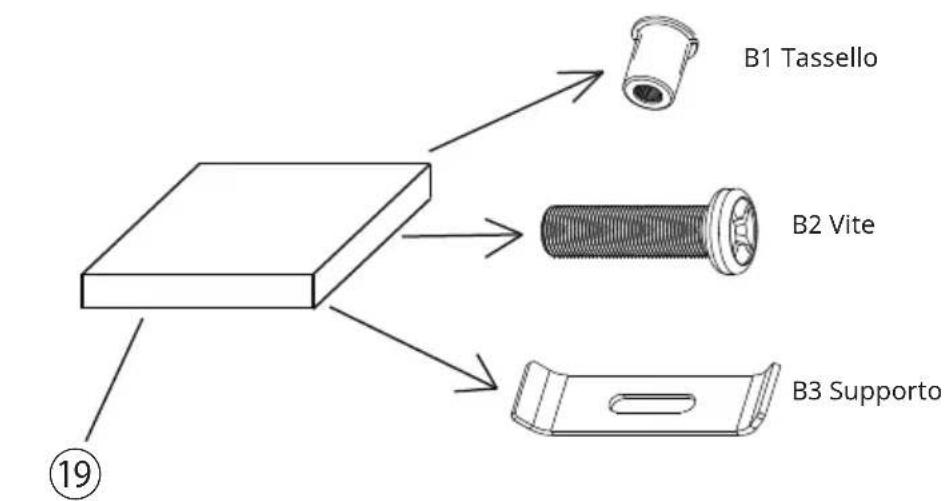

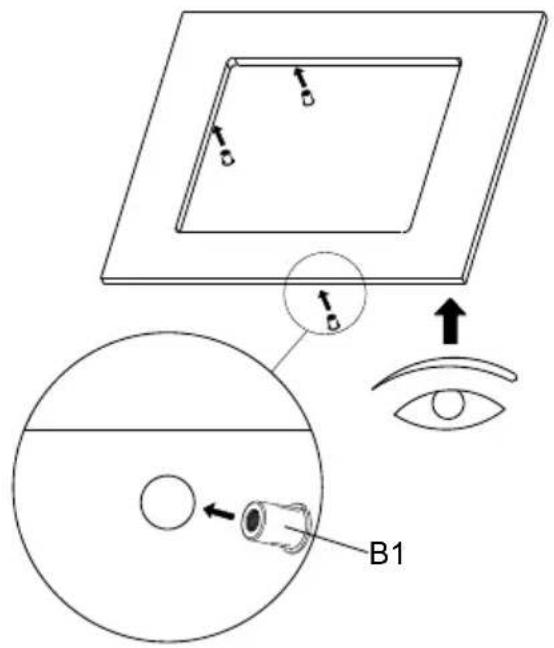

1. Aprire i morsetti per l'incasso, tirare fuori i tasselli e inserirli nei fori sotto il piano di lavoro.

Morsetti per l'incasso

B1

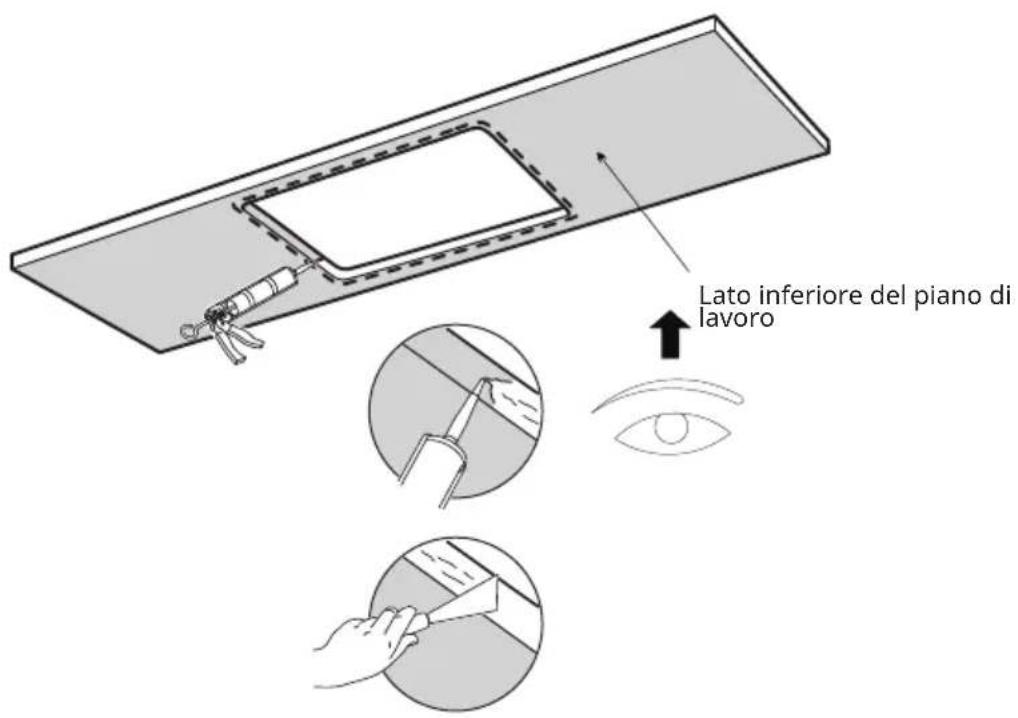

1. Applicare uno strato di silicone lungo le linee di taglio sul retro del piano di lavoro e stenderlo, in modo che risulti piatto e omogeneo.

Lato inferiore del piano di lavoro

IT

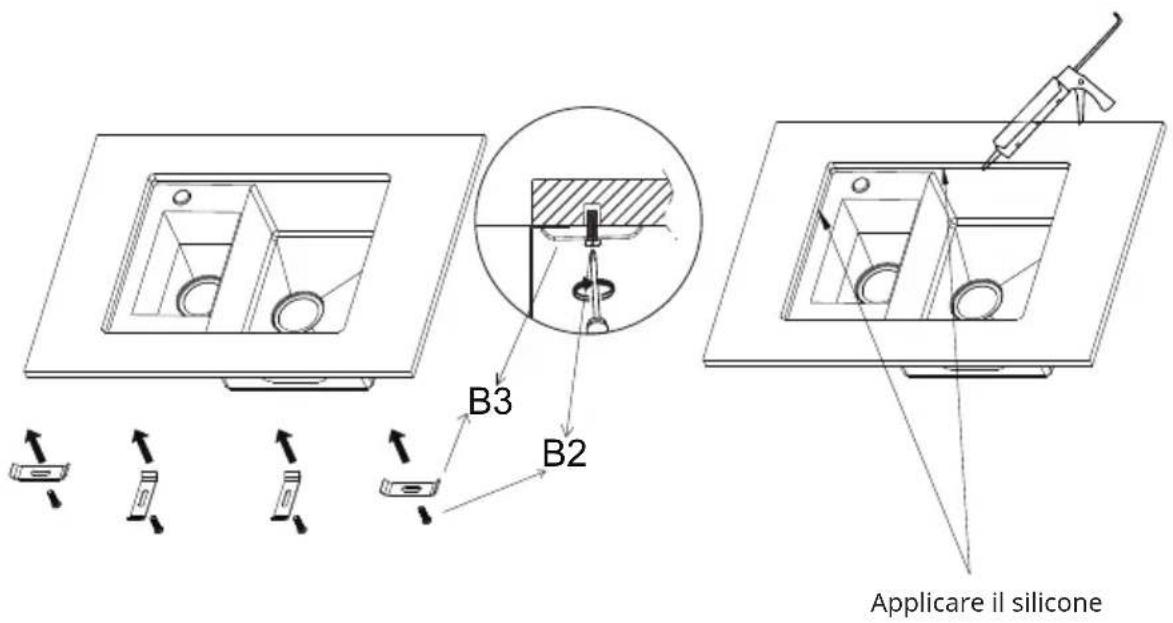

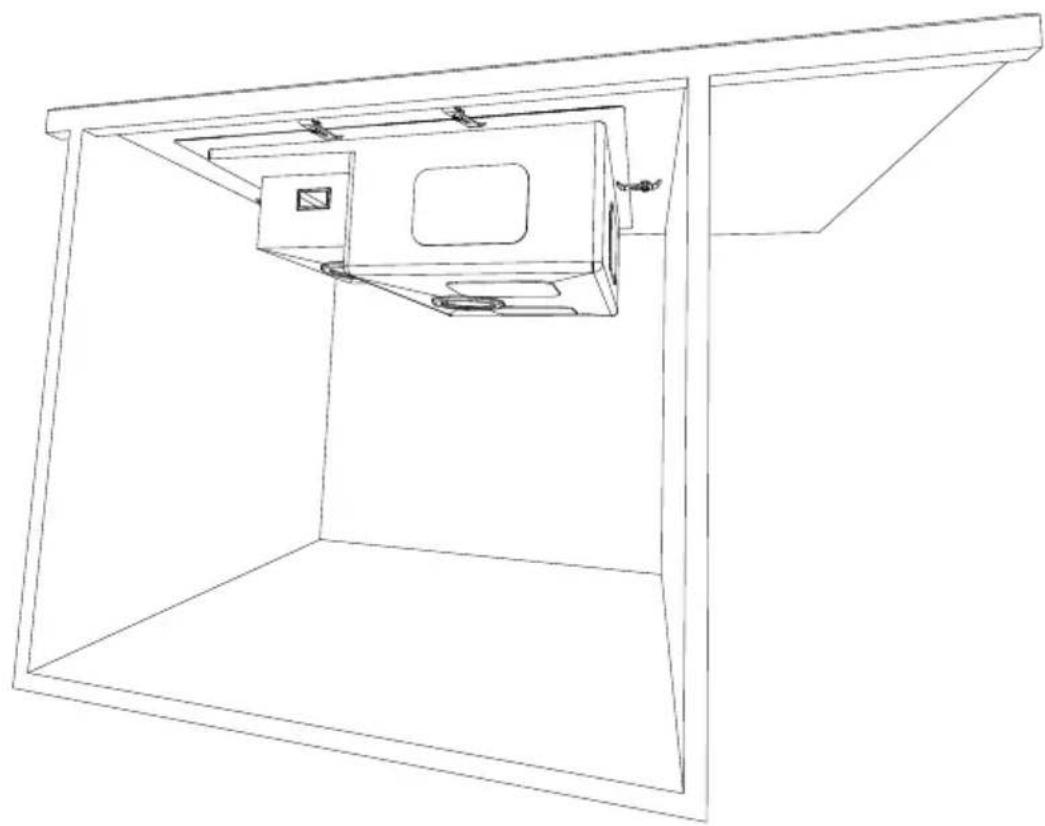

1. Installazione del lavandino da cucina con morsetti per l'incasso.
2. Fissare il lavandino all'apertura sul retro del piano di lavoro, inserire le viti e i morsetti nei tasselli e stringere saldamente. Applicare poi il silicone tra il piano di lavoro e il lavandino sul lato anteriore.

B3 B2 Applicare il silicone

1 Copertura di traboccamento
2 Vite A
3 Supporto di traboccamento
4 Guarnizione ad anello
5 Traboccamento
6 Copertura a setaccio
7 Vite B
8 Fondo del setaccio in acciaio inox
9 Guarnizione ad anello del setaccio A

10 Guarnizione ad anello del setaccio B
11 Fondo del setaccio di plastica
12 Attrezzo per stringere le viti
13 Guarnizione ad anello di transizione
14 Connettori tripli
15 Tubo curvo
16 Tubo in cavo d'acciaio e PVC
17 Tubo curvo
18 Tubo di traboccamento

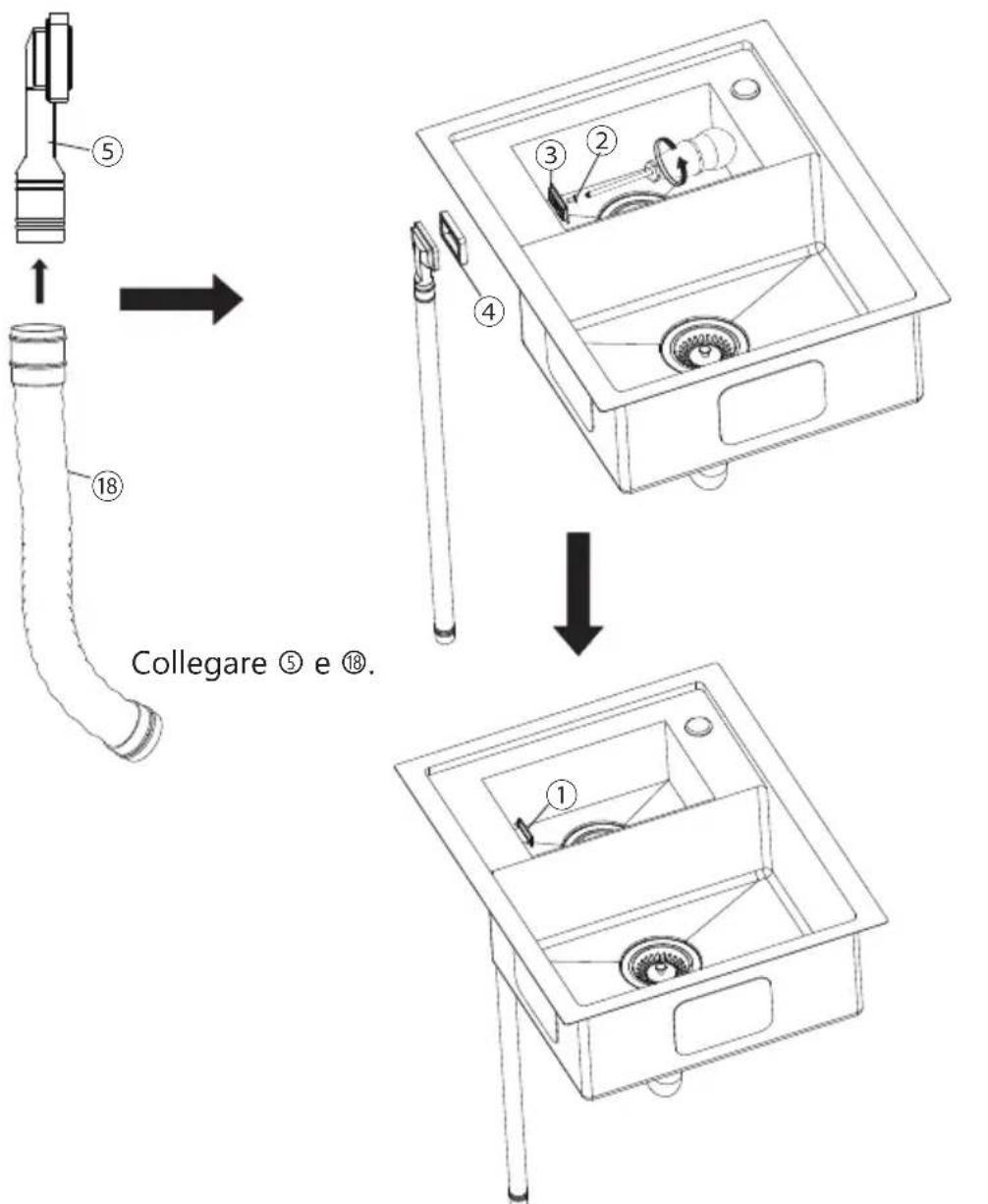

Installazione del set di traboccamento

Posizionare ④ su ⑤ e ② in ③ e collegarli poi attraverso l'apertura di traboccamento. Assicurarsi che ② e ⑤ siano collegati correttamente e stringere poi ② saldamente.

⑤ ① ⑱ Collegare ⑤ e ⑱.

Inserire ① in ③ e premere fino al fissaggio.

Installazione del set di scarico

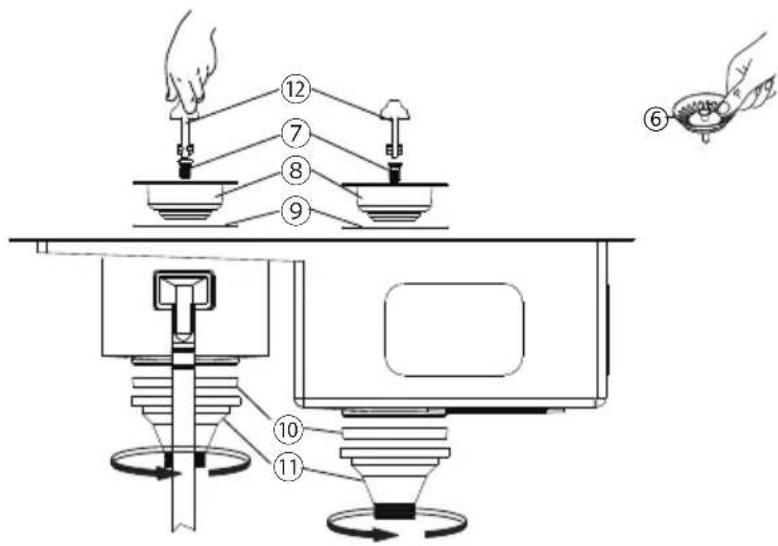

1. Estrarre ⑥ e collegare i singoli pezzi dell'attacco a setaccio in questo modo: Inserire ⑦ in ⑧ e stringere ⑦ saldamente con ⑫. Posizionare ⑨ sotto ⑧ e inserire il gruppo nell'apertura di scarico del lavandino. Inserire ⑩ in ⑪, collegarli entrambi con il gruppo superiore e stringere saldamente.

1. Rimozione dei condotti

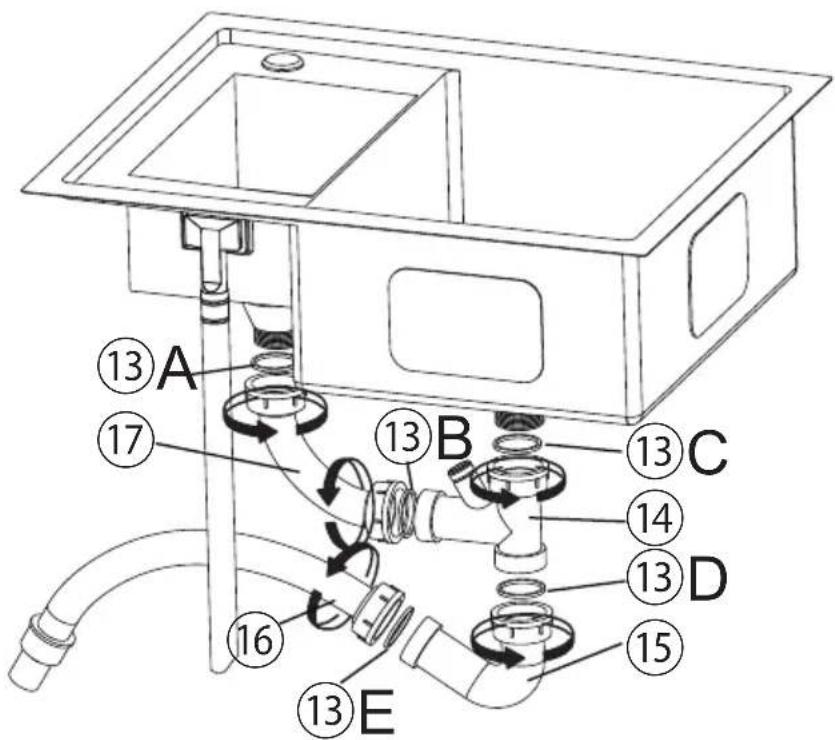

Inserire la guarnizione ad anello ⑬A in ⑰, collegare poi ⑰ con ⑪ e stringere saldamente. Inserire la guarnizione ad anello ⑬B in ⑰, collegare poi ⑰ con ⑭ e stringere saldamente. Inserire la guarnizione ad anello ⑬C in ⑭, collegare poi ⑭ con ⑪ e stringere saldamente. Inserire la guarnizione ad anello ⑬D in ⑮, collegare poi ⑮ con ⑭ e stringere saldamente.

Inserire la guarnizione ad anello ⑬E in ⑯, collegare poi ⑯ con ⑮ e stringere saldamente.

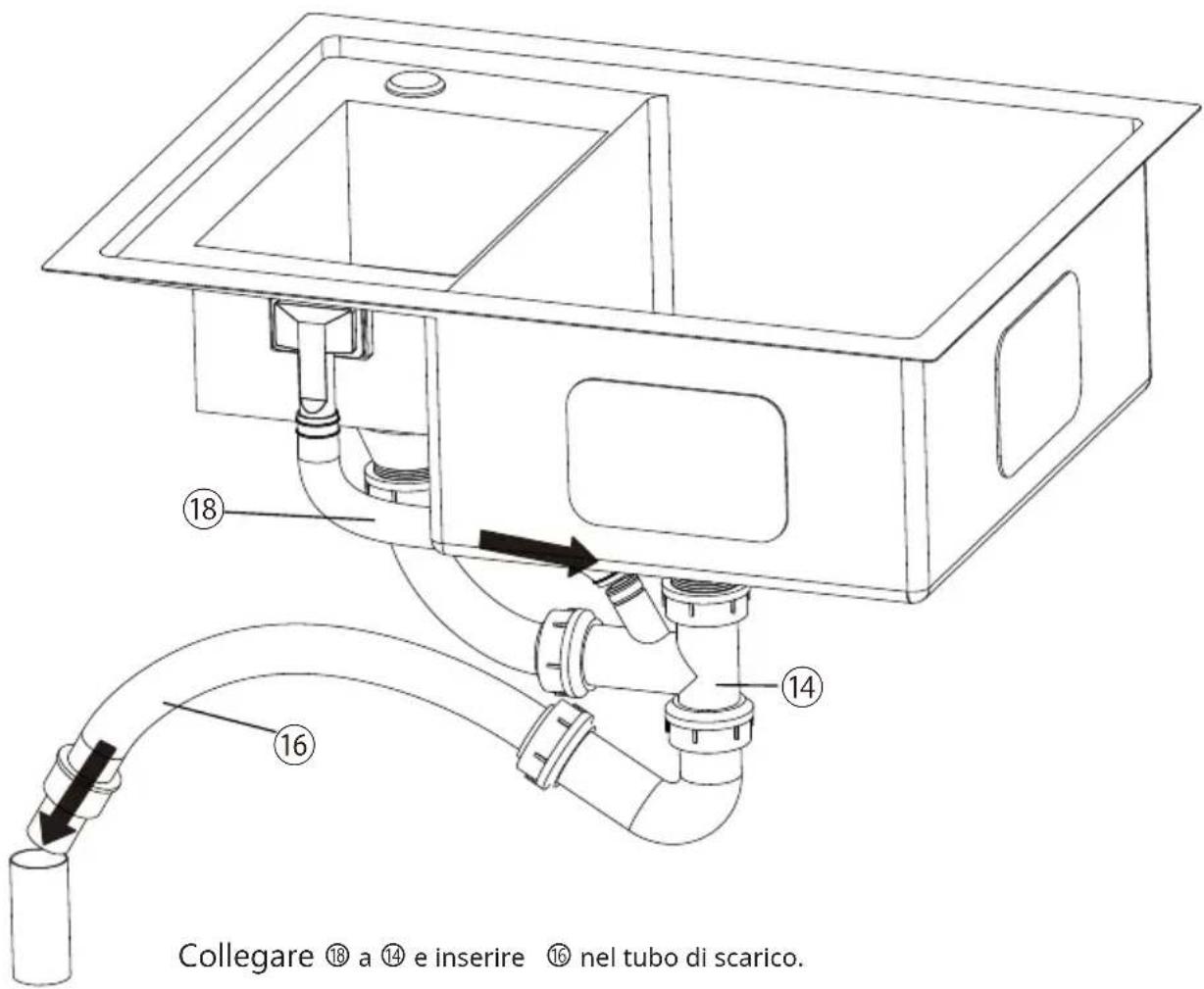

Installare il set di scarico

Collegare 18 a 14 e inserire 16 nel tubo di scarico. 18 14 16

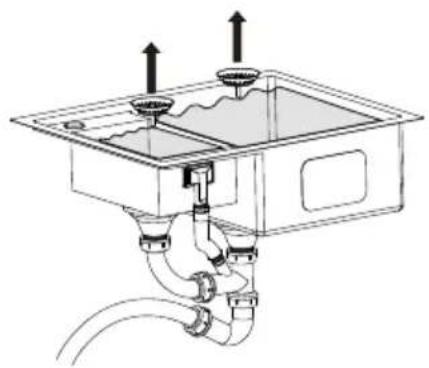

CONTROLLO DELLE PRESTAZIONI DELLA GUARNIZIONE E PULIZIA

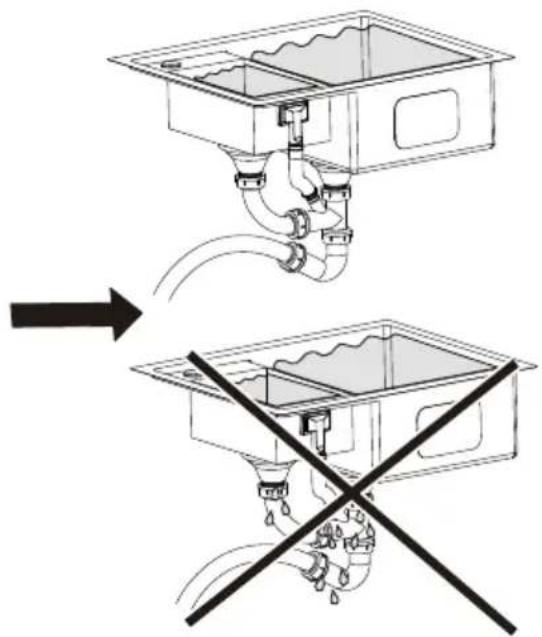

Riempire il lavandino d'acqua fino all'apertura di traboccamento, in modo che l'acqua esca dal tubo di traboccamento.

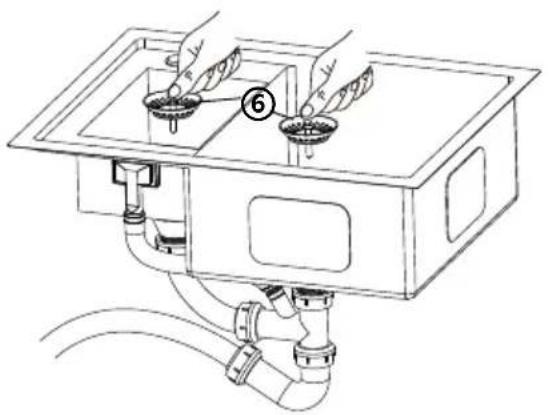

Se si rimuove ⑥, l'acqua viene scaricata.

Se dai tubi non gocciola acqua, l'installazione è stata realizzata correttamente.

Se gocciola acqua dai tubi, controllare se le guarnizioni sono posizionate correttamente e, se necessario, regolarle in modo da eliminare la perdita.

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179, Berlino (Germania)
