MANUAL DE USUARIO TitanSteel Klarstein

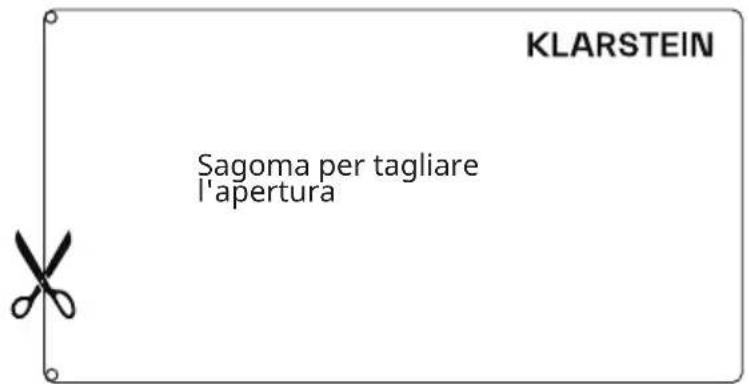

1. Tagliare la sagoma con una forbice seguendo la línea.

KLARSTEIN Sagoma per tagliare l'apertura

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Contenido del envío 60

Instalación de la subestructura 62

Instalación del desagüe 67

Comprobación de la estanqueidad y limpieza 71

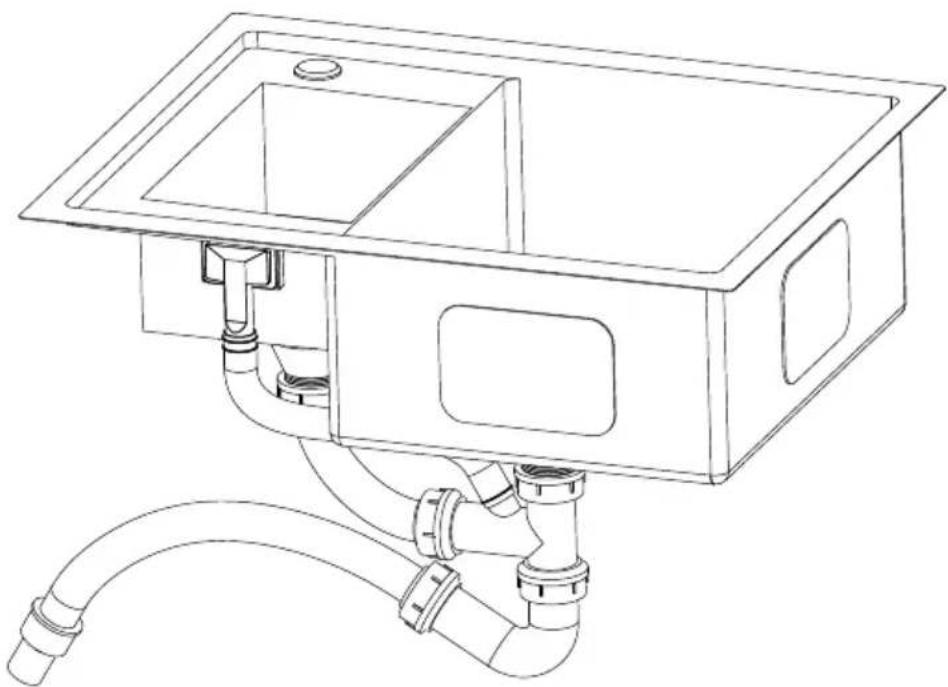

ARTÍCULO

Número del artículo 10046021, 10046022

INSTALACIÓN DE LA SUBESTRUCTURA

Núm. Descripción Refe-		rencia	Canti-dad
A Fregadero 1
B	Terminales empotrados	19	1
C Plantilla de corte		20	1

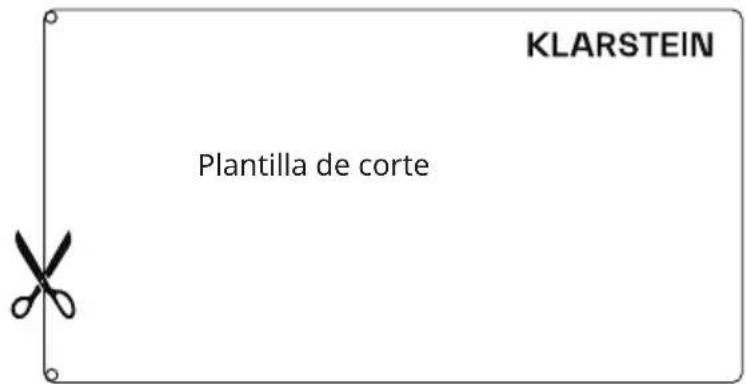

1. Recorte la plantilla de corte por la marca con unas tijeras.

KLARSTEIN Plantilla de corte

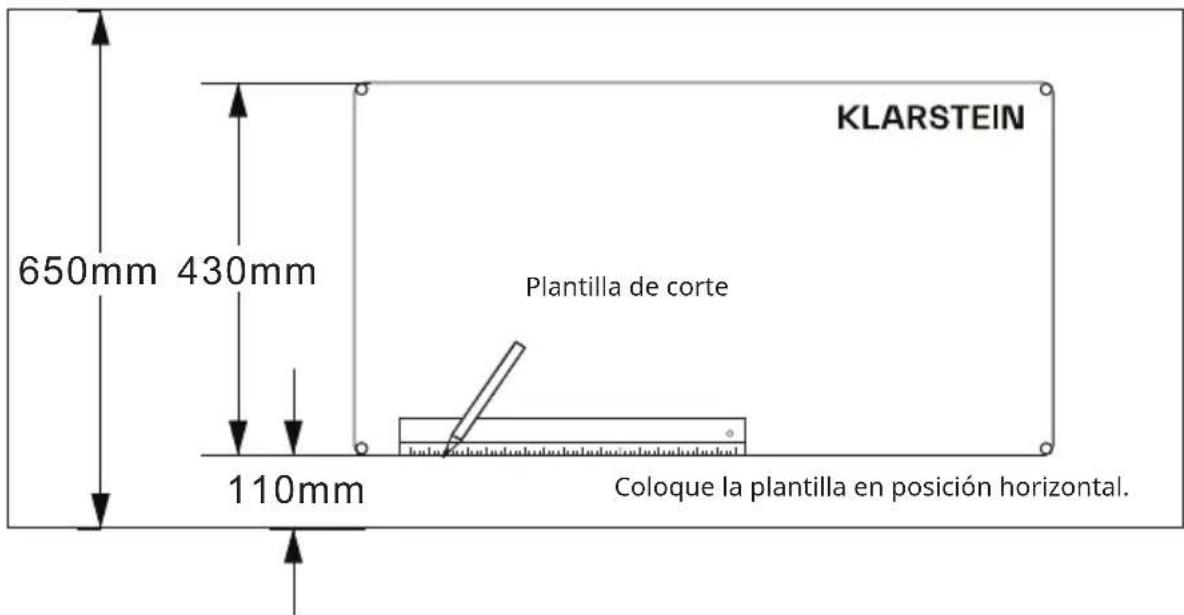

1. Coloque la plantilla de corte sobre la encimera y trace a lo largo de las marcas de la plantilla utilizando un lápiz y una regla de plegado.

KLARSTEIN 650mm 430mm Plantilla de corte 110mm Coloque la plantilla en posición horizontal.

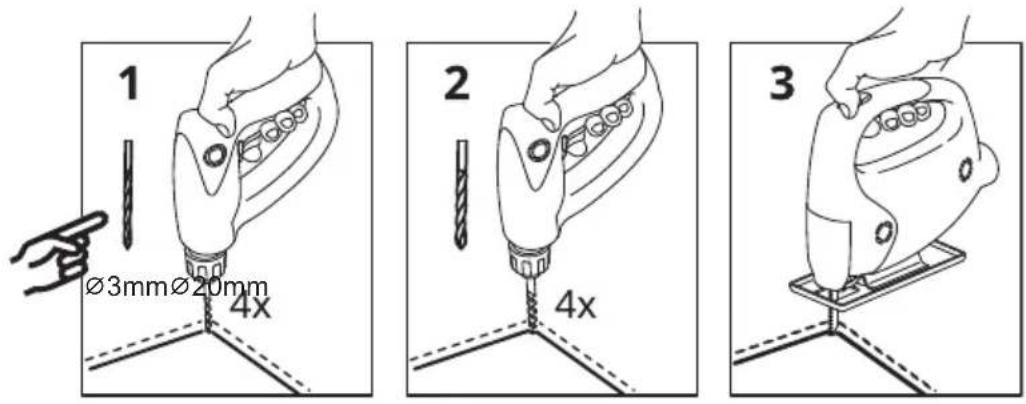

1. Taladre 4 agujeros pequeños con un taladro eléctrico. Pretaladre primero los agujeros con un accesorio con ∅3 y después con un accesorio con ∅20.

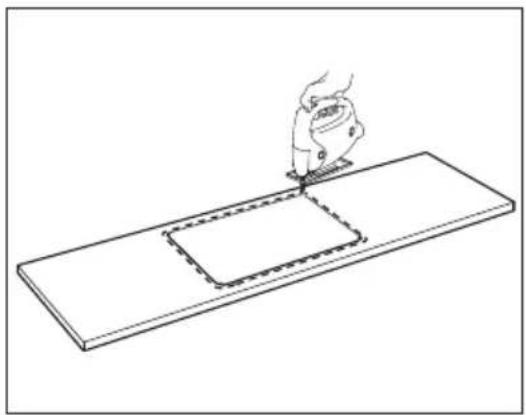

1. Recorte la encimera a lo largo de la marca utilizando una sierra eléctrica.

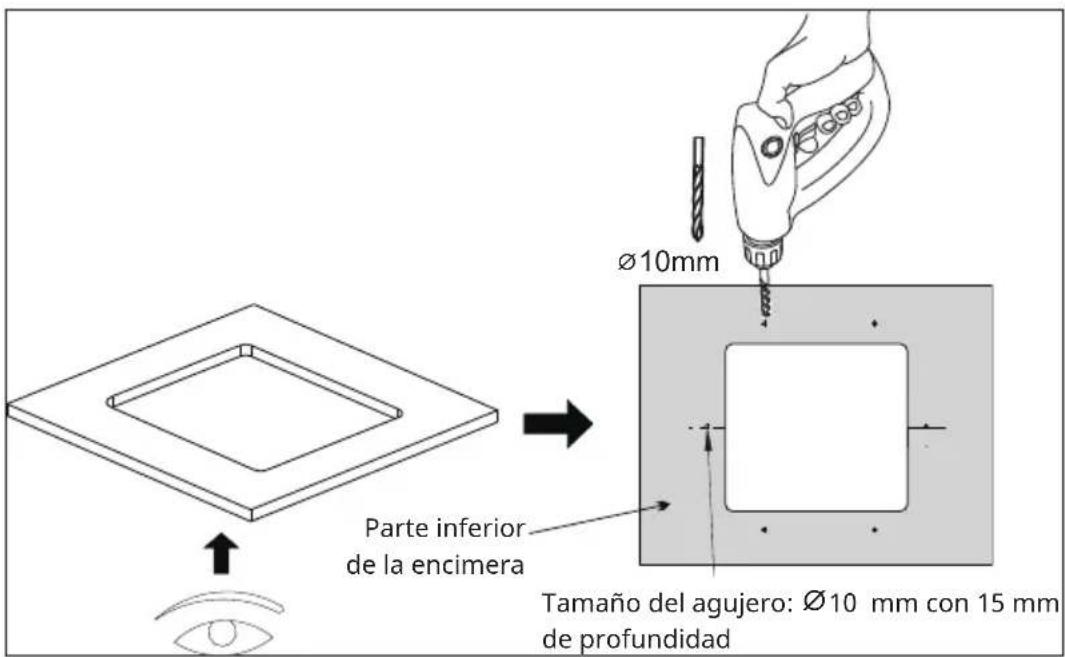

2. Taladre con un taladro eléctrico el

número de orificios adecuado a las dimensiones del fregadero en la parte posterior de la encimera. Observe la distancia entre los orificios y las líneas.

Parte inferior de la encimera Ø10mm Tamaño del agujero: Ø10 mm con 15 mm de profundidad

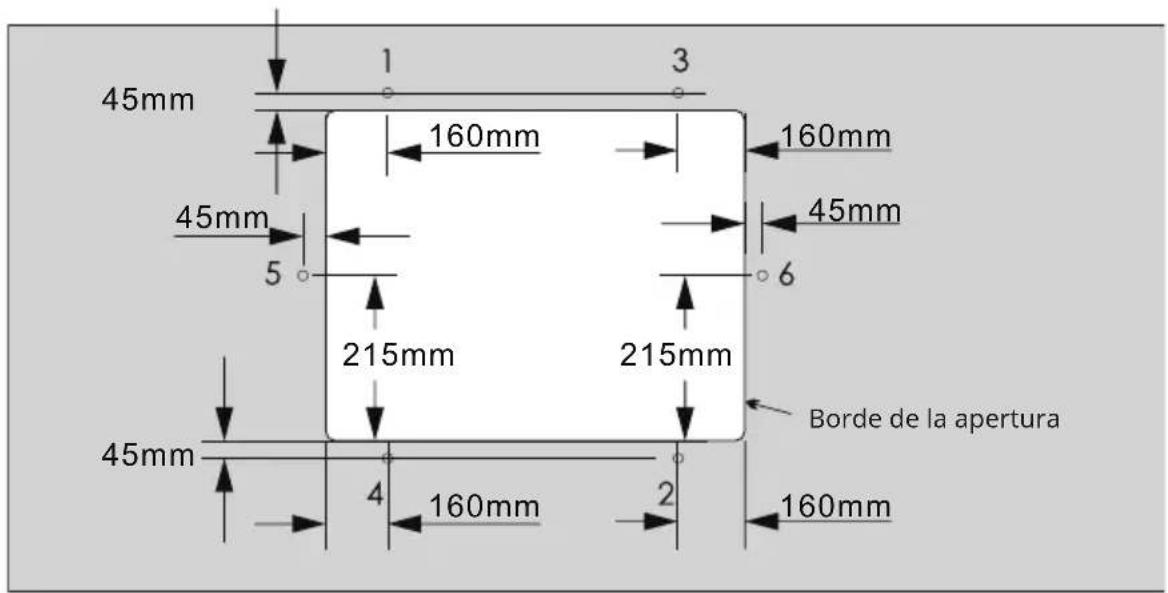

1. Taladre 6 agujeros de φ10 mm con una profundidad de 15 mm en la parte posterior de la encimera alrededor de la abertura como se muestra en la siguiente ilustración.

45mm 160mm 3 160mm 45mm 45mm 5 215mm 215mm 6 45mm 4 160mm 2 160mm Borde de la apertura

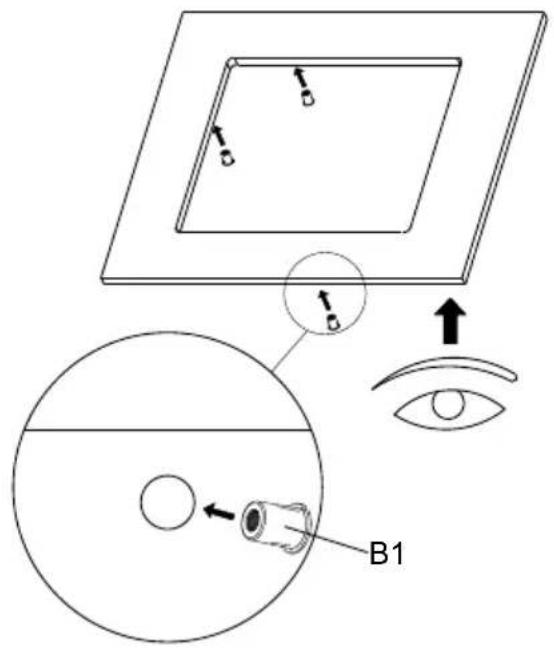

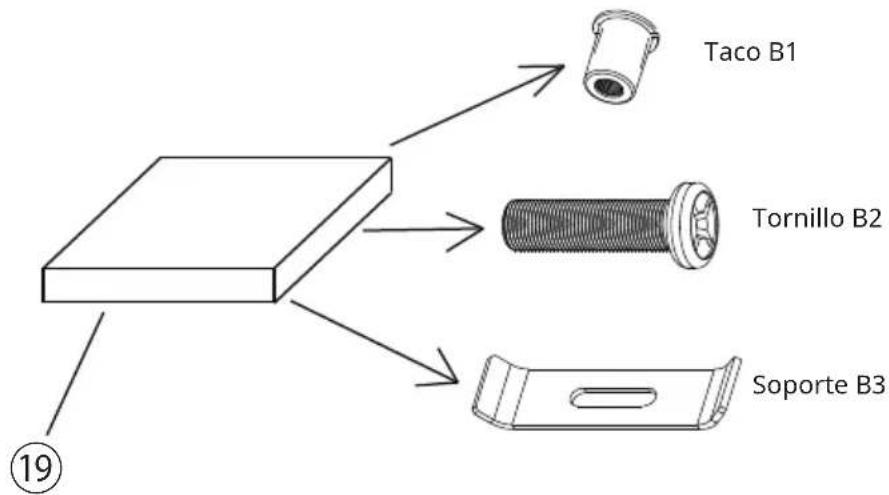

1. Abra las abrazaderas de la subestructura, extraiga los tacos e introdúzcalos en los orificios situados debajo de la encimera.

Taco B1 Tornillo B2 Soporte B3 ⑲

Abrazaderas de subestructura

B1

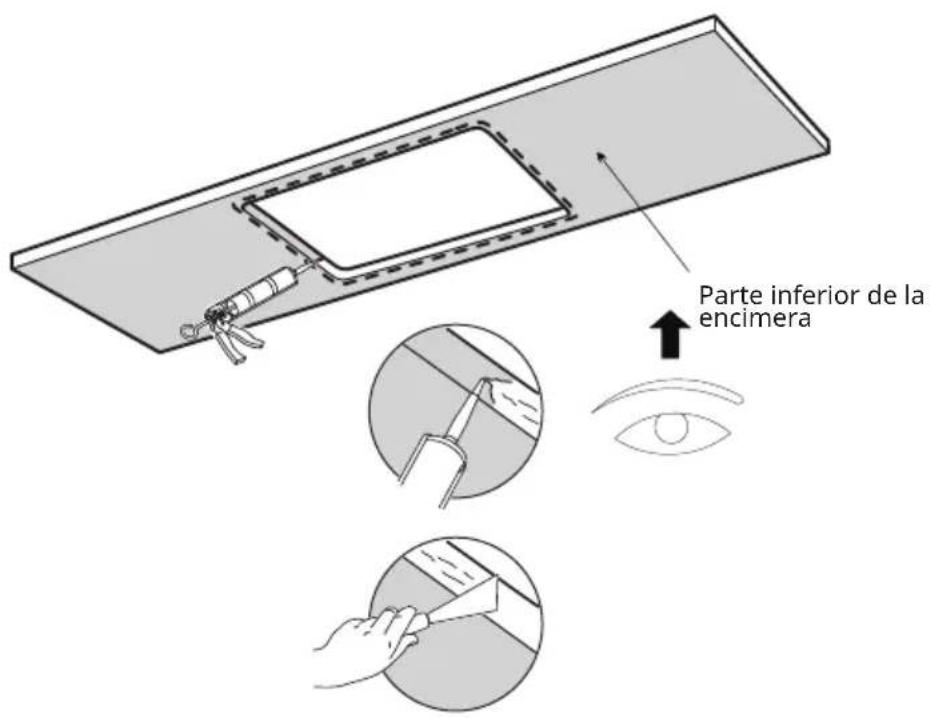

1. Coloque una capa de silicona a lo largo de las líneas de corte en la parte posterior de la encimera y extienda la silicona de forma que quede uniforme y lisa.

Parte inferior de la encimera

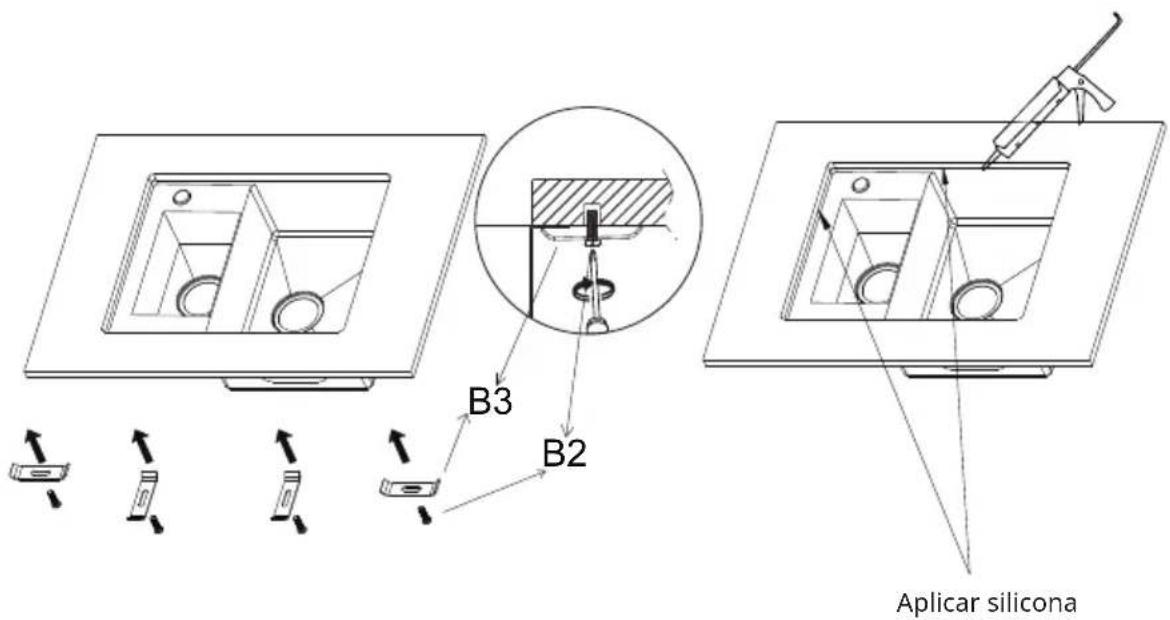

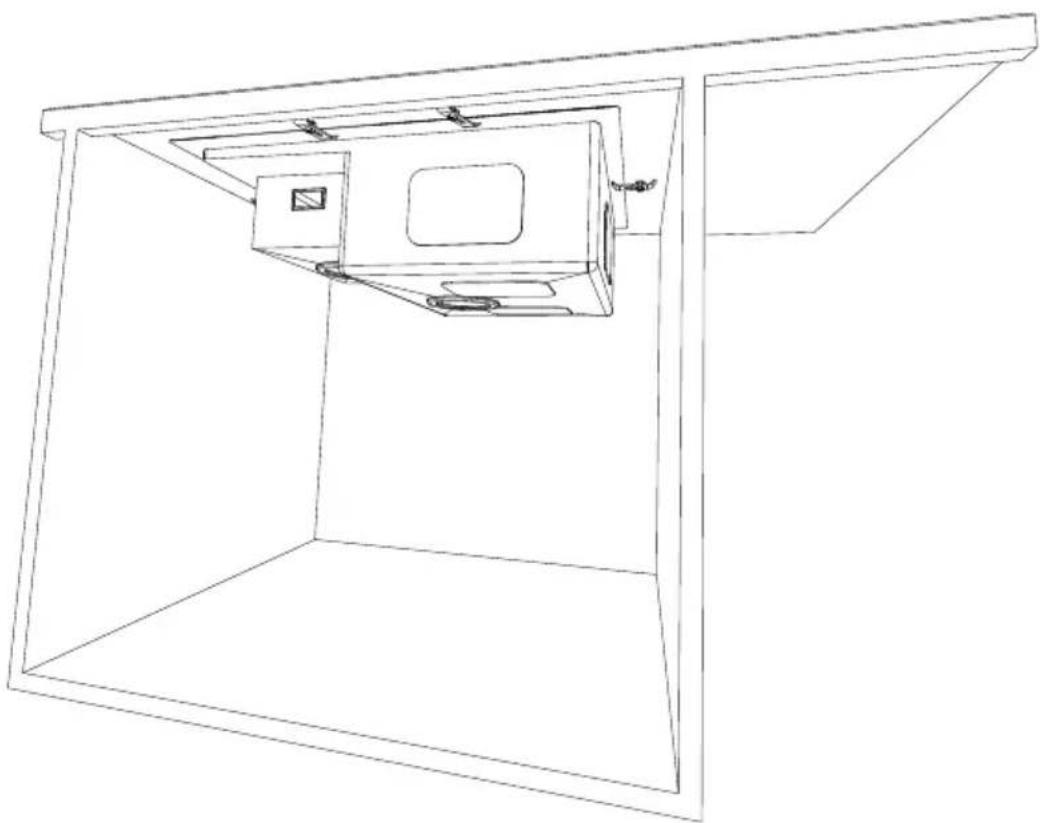

1. Instalación con abrazadera del fregadero de cocina con montaje bajo encimera.
2. Fijar el fregadero en el recorte de la parte posterior de la encimera, insertar los tornillos y los soportes en la espiga y apretarlos, después aplicar la silicona entre la encimera y el fregadero en la parte frontal.

B3 B2 Aplicar silicona

INSTALACIÓN DEL DESAGÜE

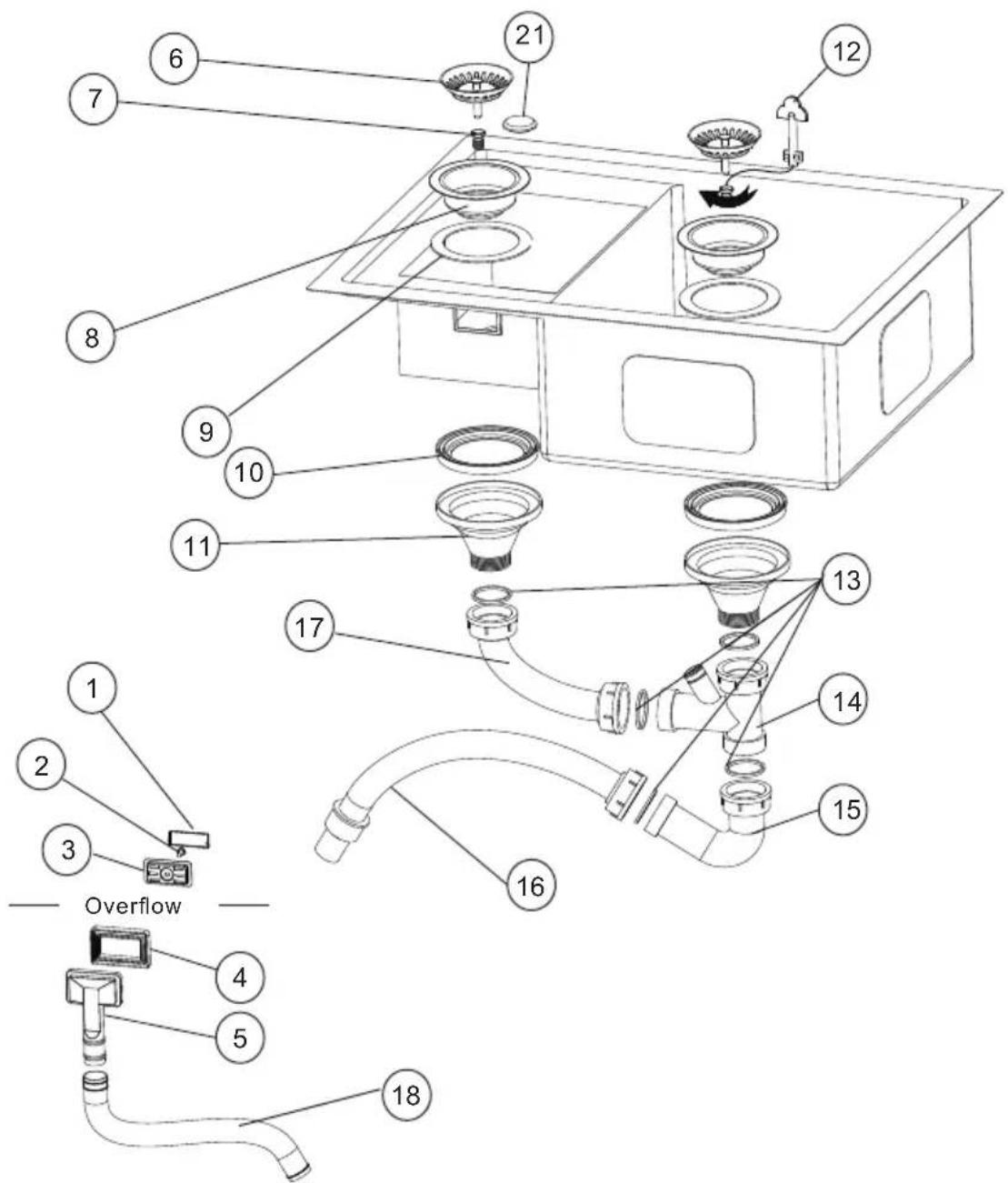

6 7 21 12 8 9 10 11 13 14 15 16 17 1 2 3 Overflow 4 5 18

1 Tapa del rebosadero
2 Tornillo A
3 Soporte del rebosadero
4 Junta de estanqueidad
5 Desbordamiento
6 Cubierta de malla
7 Tornillo B
8 Fondo del filtro de acero inoxidable
9 Anillo de estanqueidad del filtro A

10 Anillo de estanqueidad del filtro B
11 Fondo de filtro de plástico
12 Herramienta de apriete de tornillos
13 Junta de paso
14 Conectores triples
15 Tubo doblado
16 Tubo de alambre de acero PVC
17 Tubo doblado
18 Tubo de rebasamiento

Instalación del kit de desagüe

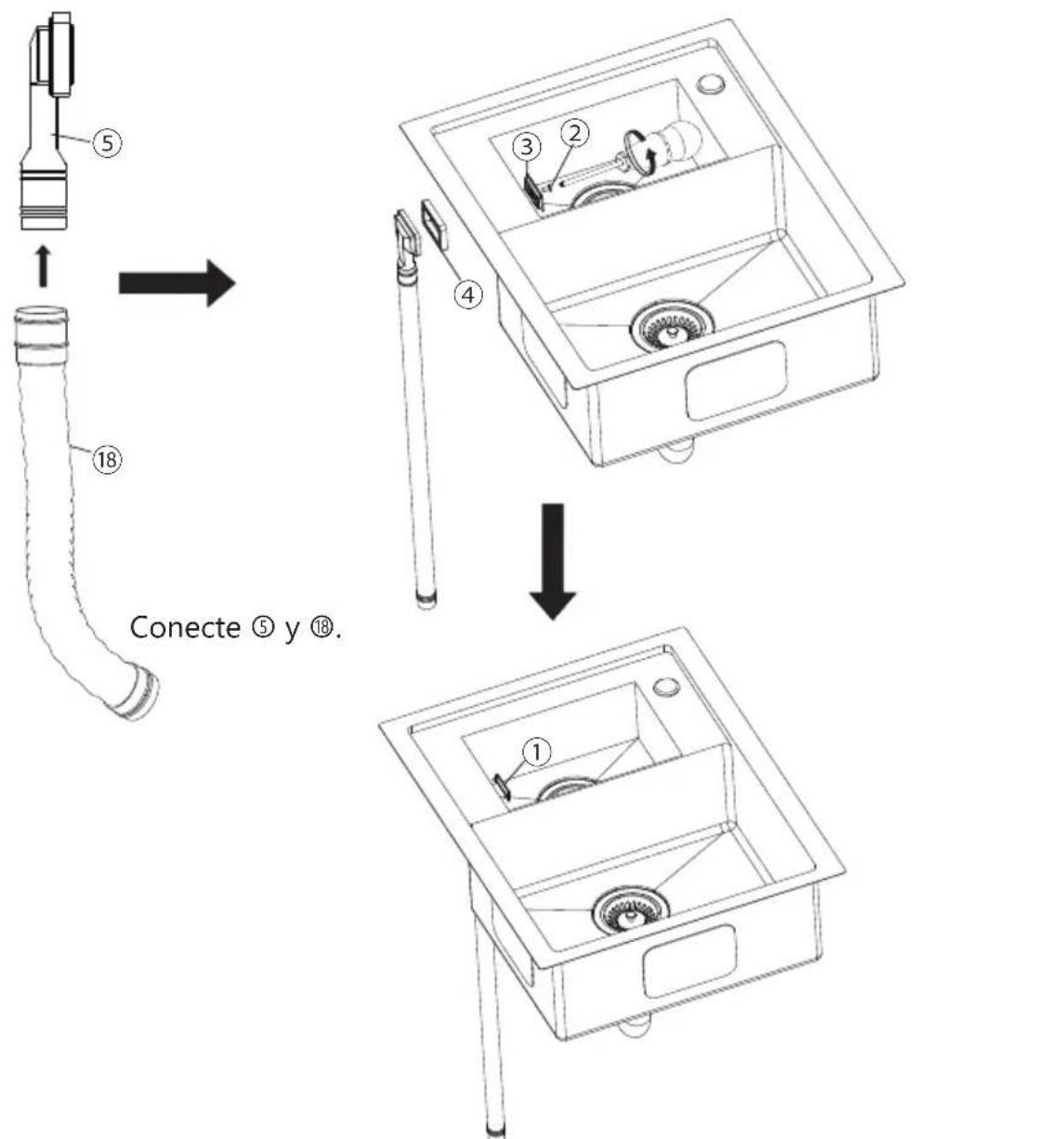

Enchufe④ en ⑤ y ② en ③ y, a continuación, conéctelos a través de la abertura de rebose.

Asegúrese de que ② y ⑤ están conectados correctamente y luego apriete ②.

⑤ ①8 Conecte ⑤ y ⑱.

Inserte ① en ③, presione hasta que quede firmemente asentado

Instalación del kit de desagüe

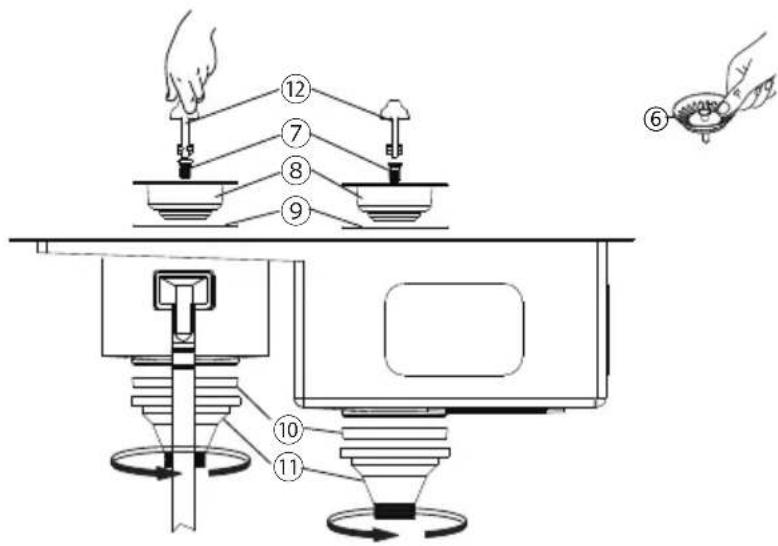

1. Retire ⑥ y conecte los componentes individuales del conjunto de desagüe como se indica a continuación:

Inserte ⑦ en ⑧ y apriete ⑦ con ⑫.

Inserte ⑨ debajo de ⑧ e introduzca el conjunto en la abertura de desagüe del fregadero.

Inserte ⑩ en ⑪, conecte ambos al conjunto superior y apriete.

1. Extracción de la tubería

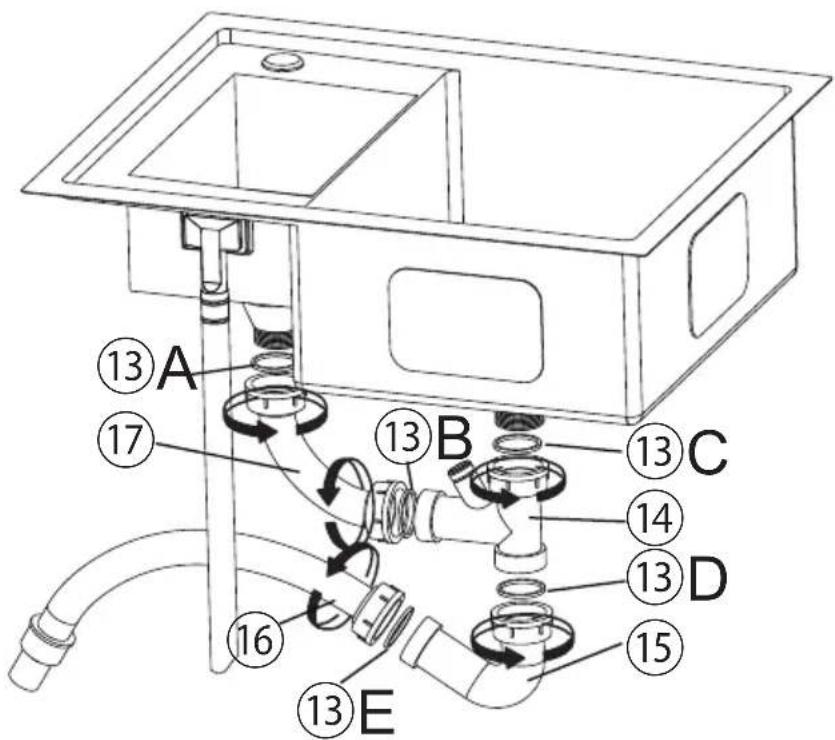

Inserte el anillo de sellado ⑬A en ⑰y, a continuación, conecte ⑰a ⑪y apriételo. Inserte el anillo de sellado ⑬B en ⑰y luego conecte ⑰a ⑭y apriételo. Inserte el anillo de sellado ⑬C en ⑭y luego conecte ⑭con ⑪y apriételo. Inserte el anillo de sellado ⑬D en ⑮y luego conecte ⑮con ⑭y apriételo.

Inserte el anillo de sellado ⑬C en ⑯ y, a continuación, conecte ⑯ a ⑮ y apriete.

Instalación del kit de desagüe

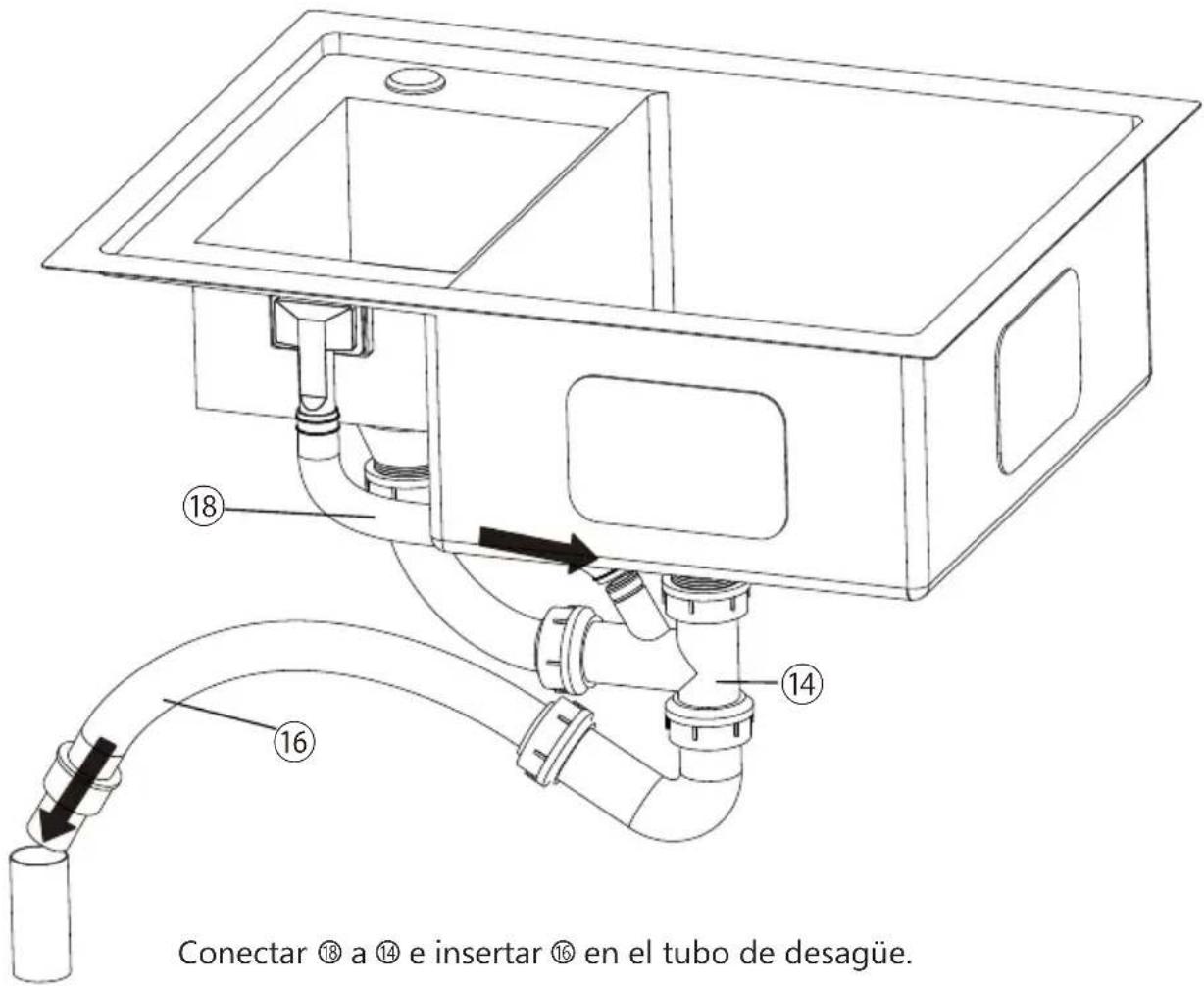

Conectar ⑱ a ⑭ e insertar ⑯ en el tubo de desagüe. ⑱ ⑭ ⑭ ⑭

COMPROBACIÓN DE LA ESTANQUEIDAD Y LIMPIEZA

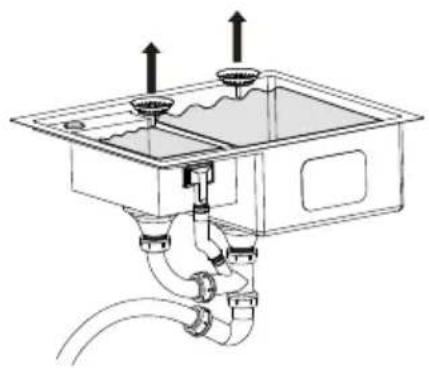

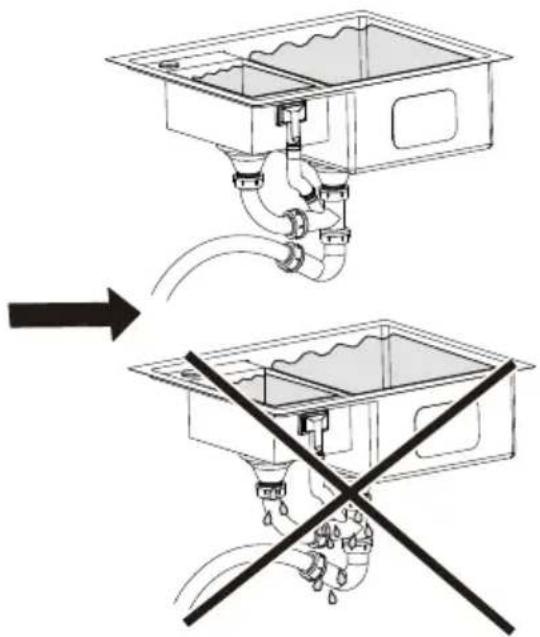

Llene el fregadero con agua hasta la abertura de rebose para que el agua salga por el tubo de rebose.

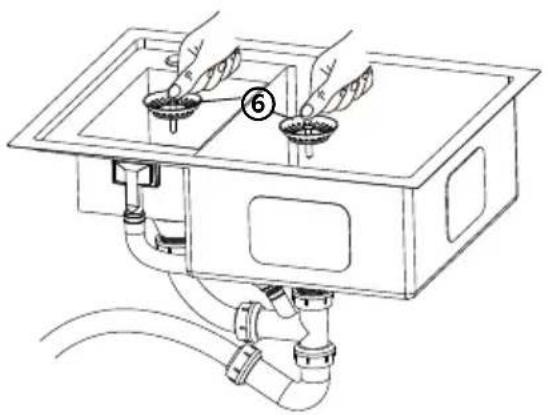

Cuando se retira ⑥, el agua sale.

Si no gotea agua de las tuberías, la instalación se ha realizado correctamente.

Si gotea agua de las tuberías, compruebe que las juntas están correctamente asentadas y ajustelas si es necesario para eliminar la fuga.

FABRICANTE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
