Type de produit	Kit de base pour poteau de clôture
Marque	Vevor
Modèle	QB-4in-4
Nombre de kits	4 pièces
Taille de la base (L x l)	140 × 140 mm (5,5 × 5,5 pouces)
Taille de la cavité interne pour poteau	92 × 92 mm (3,6 × 3,6 pouces)
Section de bois recommandée	89 × 89 mm (inférieure de 0,1 pouce à la cavité)
Profondeur de perçage recommandée	65 mm
Diamètre de foret recommandé	11,5 mm (29/64 pouce)
Matériau principal	Acier galvanisé et plastique
Contenu du kit	4 bases, 24 vis autotaraudeuses, 24 manchons d'expansion dentelés, 24 rondelles, 32 vis à bois, 1 clé
Outils nécessaires	Tournevis cruciforme, perceuse, foret 11,5 mm
Utilisation prévue	Clôtures, rampes de terrasse, pergolas, boîtes aux lettres, supports de terrasse
Adaptation au sol	Sol en bois ou en béton
Résistance aux intempéries	Cloison inférieure isolée du sol, évite la pourriture du bois
Nombre d'assemblage	2 personnes recommandées
Sécurité	Ne pas laisser les enfants grimper, porter lunettes et gants lors de l'assemblage
Entretien et nettoyage	Nettoyer régulièrement, vérifier les fixations
Pièces détachées et réparabilité	Pièces disponibles auprès de Vevor, réparation possible
Garantie et assistance	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - QB-4in-4 Vevor

Comment installer le kit QB-4in-4 ?

Marquez 6 points sur le sol à travers les trous de la base, percez avec un foret de 29/64 pouce (11,5 mm) sur 65 mm de profondeur, insérez les manchons d'expansion dentelés, puis fixez la base avec les vis autotaraudeuses et les rondelles. Enfin, vissez le bois sur le côté avec 8 vis à bois.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un tournevis cruciforme, d'une perceuse et d'un foret de 11,5 mm (29/64 pouce). L'utilisation d'outils électriques est possible à faible vitesse.

Le kit peut-il être utilisé sur du béton ?

Oui, il convient pour une fixation sur sols en bois ou en béton, grâce aux manchons d'expansion dentelés.

Quelle est la taille de bois recommandée pour les poteaux ?

La section du bois doit être environ 0,1 pouce (2,54 mm) plus petite que la cavité interne, soit une section d'environ 89 × 89 mm.

Combien de pièces contient le kit QB-4in-4 ?

Le kit comprend 4 bases, 24 vis autotaraudeuses, 24 manchons d'expansion dentelés, 24 rondelles, 32 vis à bois et 1 clé.

Le produit résiste-t-il aux intempéries ?

Oui, grâce à une cloison inférieure isolée du sol, il évite la pourriture du bois et convient pour une utilisation en extérieur.

Quelles précautions de sécurité prendre lors de l'assemblage ?

Portez des lunettes de sécurité et des gants de travail. Ne montez pas le kit si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments. Ne laissez pas les enfants grimper sur l'appareil.

Peut-on assembler le kit seul ?

L'assemblage est conçu pour deux personnes afin de faciliter la mise en place et d'éviter les erreurs.

Comment entretenir le kit après installation ?

Vérifiez régulièrement la stabilité et serrez les vis si nécessaire. Nettoyez la base pour éviter l'accumulation de débris.

Où trouver des pièces de rechange ou l'assistance technique ?

Vous pouvez consulter le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI QB-4in-4 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

Poste d'encerclement complet

Base

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Consignes de sécurité

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce produit.

ce produit. Le non-respect de ces avertissements et

Le non-respect de ces avertissements et instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

UTILISATION TOUT TERRAIN

Le produit possède une cloison en bas, qui est complètement séparée du sol.

Une utilisation à long terme ne provoque pas la pourriture du bois due à la pluie.

Il peut être utilisé pour les rampes de terrasse, les pergolas, les enseignes, les boîtes aux lettres et le jardin.

clôtures, supports de terrasse. Cela aiderait vos clôtures à paraître robustes et durables

tout en évitant les casses.

Convient pour la fixation sur sols en bois et en béton.

1. Ne laissez pas les enfants grimper sur l'appareil. 2. Gardez les enfants et les animaux domestiques à l'écart.

à l'écart pendant le montage.

PRÉCAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions.

Un assemblage incorrect peut être dangereux.

1. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.
2. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

l'influence de l'alcool, de drogues ou de médicaments.

1. La capacité de charge et d'autres paramètres du produit sont appliqués au

produit correctement et complètement assemblé uniquement.

1. Séparez et comptez toutes les pièces et le matériel.
2. Préparez l'outil suivant : tournevis cruciforme.
3. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque

nécessaire.

1. Deux personnes sont nécessaires pour l'assemblage.
2. Respecter uniquement les usages prévus.

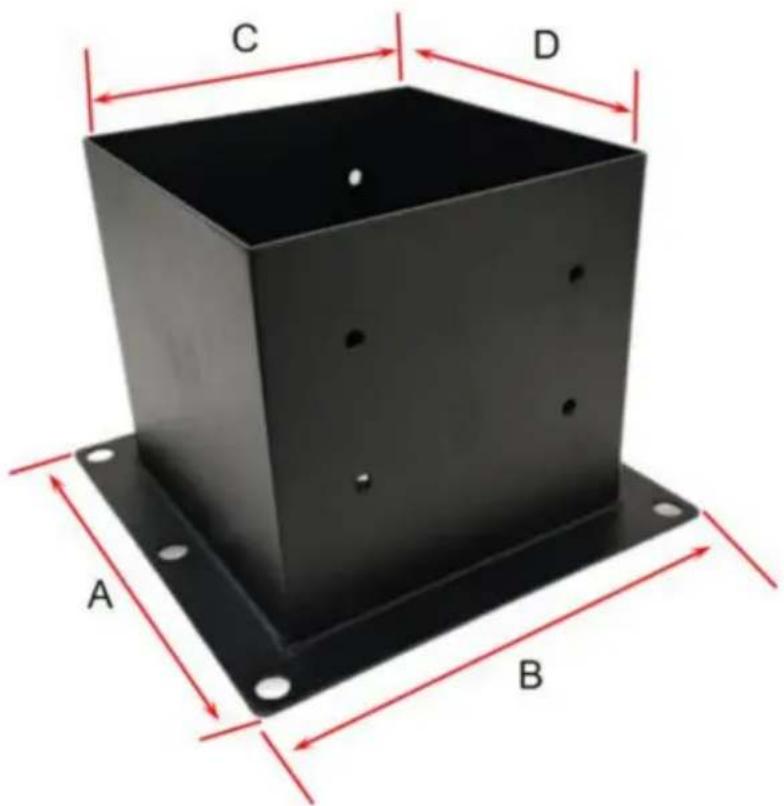

LISTE DES PARAMÈTRES

Modèle de produit	QB-6in-4	QB-4 en 4	QB-4in-8
Nombre de kits	4 pièces	4 pièces	8 pièces
Taille de la base (A*B)	7,05 × 7,44 pouces(179 × 189 mm)	5,5 × 5,5 pouces(140×140mm)
cavité interne taille du carré tube (C*D)	5,6 × 5,6 pouces(142 × 142 mm)	3,6 × 3,6 pouces(92 × 92 mm)

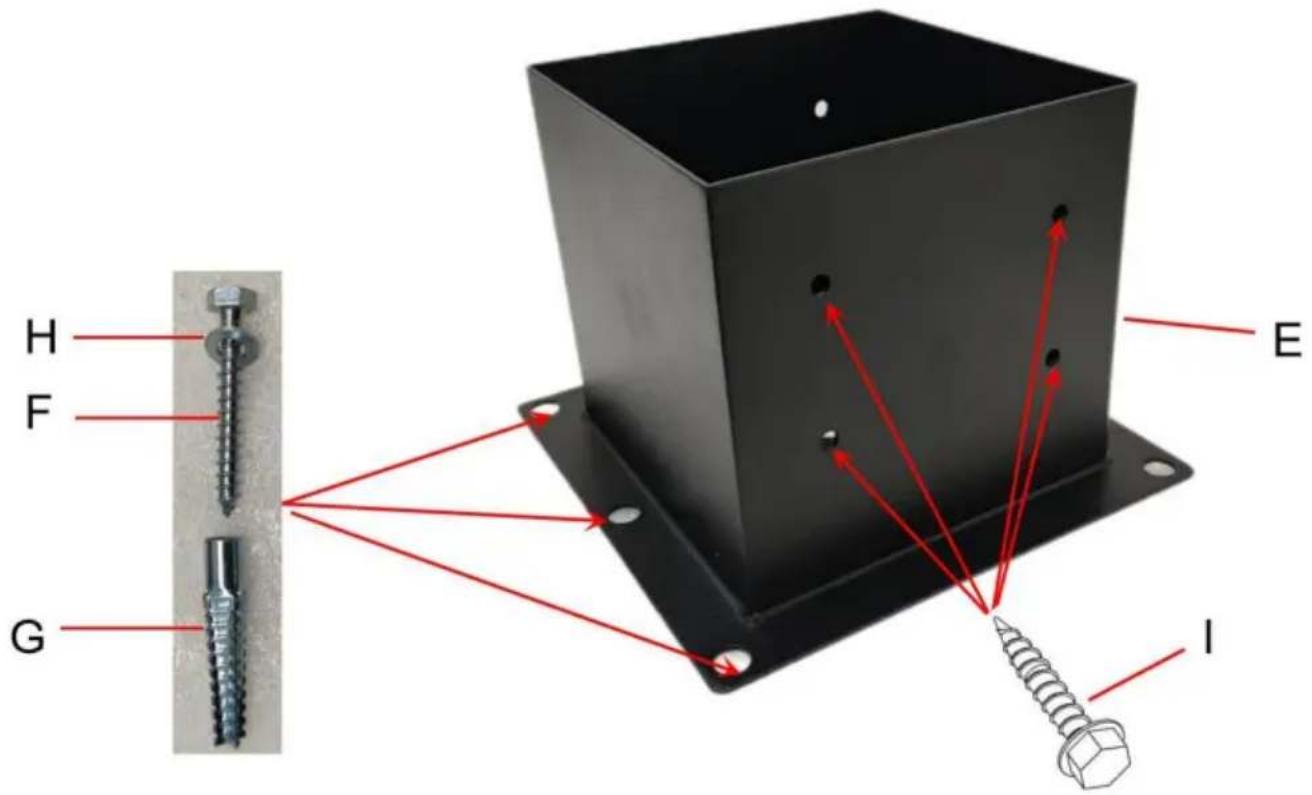

LISTE DES PIÈCES

Modèle de produit	QB-6in-4 QB-4in-4	QB-4in-8
E:Post Base	4 pièces	4 pièces	8 pièces
F: Vis autotaraudeuse	24 pièces		48 pièces24 pièces
G: Manchon d'expansion dentelé	24 pièces	24 pièces	48 pièces
H: rondelle	24 pièces	24 pièces	48 pièces
I: Vis à bois	32 pièces	32 pièces	64 pièces
Clé en J	1 pièce	1 pièce	1 pièce

Nos produits sont constamment mis à jour, les images peuvent être différentes des formes des articles réels, veuillez vous référer aux articles réels.

Comptez les pièces lors de la réception des échantillons.

La clé J est utilisée pour tourner les vis.

GUIDE D'INSTALLATION

1. Marquez 6 points sur le sol à travers 6 trous sur la surface inférieure de la base ; percez à la position marquée à l'aide d'un foret de 29/64 pouces ; la profondeur du trou doit être de 65 mm.
2. Installez le manchon d'expansion dentelé G dans les trous finis.
3. Placez la rondelle H sur la vis et fixez la base avec les vis d'expansion F. 5. Installez le bois sur la base et maintenez le bois sur le côté avec 8 vis I ; nous suggérons que la section transversale du carré en bois soit 0,1 pouce plus petite que la taille de la cavité interne du tube carré.
