Produkttyp	Grundbausatz für Zaunpfosten
Marke	Vevor
Modell	QB-4in-4
Anzahl der Bausätze	4 Stück
Basisgröße (L x B)	140 × 140 mm (5,5 × 5,5 Zoll)
Größe des inneren Hohlraums für Pfosten	92 × 92 mm (3,6 × 3,6 Zoll)
Empfohlener Holzquerschnitt	89 × 89 mm (0,1 Zoll kleiner als der Hohlraum)
Empfohlene Bohrtiefe	65 mm
Empfohlener Bohrerduchmesser	11,5 mm (29/64 Zoll)
Hauptmaterial	Verzinkter Stahl und Kunststoff
Inhalt des Bausatzes	4 Basen, 24 selbstschneidende Schrauben, 24 gezahnte Expansionshülsen, 24 Unterlegscheiben, 32 Holzschrauben, 1 Schlüssel
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Bohrmaschine, Bohrer 11,5 mm
Verwendungszweck	Zäune, Terrassengeländer, Pergolen, Briefkästen, Terrassenstützen
Bodenanpassung	Holz- oder Betonboden
Wetterbeständigkeit	Untere Trennwand vom Boden isoliert, verhindert Holzfäule
Anzahl der Monteure	2 Personen empfohlen
Sicherheit	Kinder nicht klettern lassen, bei der Montage Schutzbrille und Handschuhe tragen
Wartung und Reinigung	Regelmäßig reinigen, Befestigungen überprüfen
Ersatzteile und Reparierbarkeit	Teile bei Vevor erhältlich, Reparatur möglich
Garantie und Support	Technischer Support und elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - QB-4in-4 Vevor

Wie installiere ich das QB-4in-4-Kit?

Markieren Sie 6 Punkte auf dem Boden durch die Löcher der Basis, bohren Sie mit einem Bohrer von 29/64 Zoll (11,5 mm) 65 mm tief, setzen Sie die gezahnten Expansionshülsen ein und befestigen Sie die Basis mit den selbstschneidenden Schrauben und Unterlegscheiben. Zum Schluss schrauben Sie das Holz mit 8 Holzschrauben an der Seite fest.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, eine Bohrmaschine und einen Bohrer von 11,5 mm (29/64 Zoll). Elektrowerkzeuge können bei niedriger Geschwindigkeit verwendet werden.

Kann das Kit auf Beton verwendet werden?

Ja, es eignet sich zur Befestigung auf Holz- oder Betonböden dank der gezahnten Expansionshülsen.

Welche Holzgröße wird für die Pfosten empfohlen?

Der Holzquerschnitt sollte etwa 0,1 Zoll (2,54 mm) kleiner sein als der innere Hohlraum, also etwa 89 × 89 mm.

Wie viele Teile enthält das QB-4in-4-Kit?

Das Kit enthält 4 Basen, 24 selbstschneidende Schrauben, 24 gezahnte Expansionshülsen, 24 Unterlegscheiben, 32 Holzschrauben und 1 Schlüssel.

Ist das Produkt wetterbeständig?

Ja, dank einer unteren Trennwand, die vom Boden isoliert ist, verhindert es Holzfäule und ist für den Außeneinsatz geeignet.

Welche Sicherheitsvorkehrungen sind bei der Montage zu beachten?

Tragen Sie eine Schutzbrille und Arbeitshandschuhe. Montieren Sie das Kit nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Lassen Sie Kinder nicht auf die Vorrichtung klettern.

Kann das Kit allein montiert werden?

Die Montage ist für zwei Personen ausgelegt, um die Aufstellung zu erleichtern und Fehler zu vermeiden.

Wie wird das Kit nach der Installation gewartet?

Überprüfen Sie regelmäßig die Stabilität und ziehen Sie die Schrauben bei Bedarf nach. Reinigen Sie die Basis, um Schmutzansammlungen zu vermeiden.

Wo finde ich Ersatzteile oder technischen Support?

Sie können die Website www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat besuchen.

BEDIENUNGSANLEITUNG QB-4in-4 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Vollständige Einkreisung des Stützpunkts

Technischer Support und E-Garantie-Zertifikat

Vollständiger Einkreisungsposten

Base

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Sicherheitshinweise

Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Produkt zusammenbauen, installieren, betreiben oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen.

ALLROUND-NUTZUNG

Das Produkt verfügt über eine Trennwand an der Unterseite, die vollständig getrennt ist vom Boden. Bei längerer Nutzung verrottet das Holz nicht durch Regen.

Es kann für Terrassengeländer, Pergolen, Schilder, Briefkästen und Gartenzäune, Deckhalterungen verwendet werden. Es würde dazu beitragen, dass Ihre Zäune robust und langlebig aussehen und gleichzeitig Brüche zu vermeiden.

Geeignet zur Befestigung auf Holz- und Betonböden.

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern. 2. Halten Sie Kinder und Haustiere während der Montage weg.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng nach der Anleitung. Eine falsche Montage kann gefährlich sein.
2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.
4. Tragfähigkeit und andere Produktparameter beziehen sich auf ein nur ordnungsgemäß und vollständig montiertes Produkt.
5. Trennen und zählen Sie alle Teile und die Hardware.
6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
7. Achten Sie beim Einsatz von Elektrowerkzeugen darauf, die Geschwindigkeit zu verringern und anzuhalten, wenn benötigt.
8. Für die Montage sind zwei Personen erforderlich.
9. Befolgen Sie nur die vorgesehenen Verwendungszwecke.

PARAMETERLISTE

Produktmodell	QB-6in-4	QB-4in-4	QB-4in-8
Anzahl der Kits	4 Stück	4 Stück	8 Stück

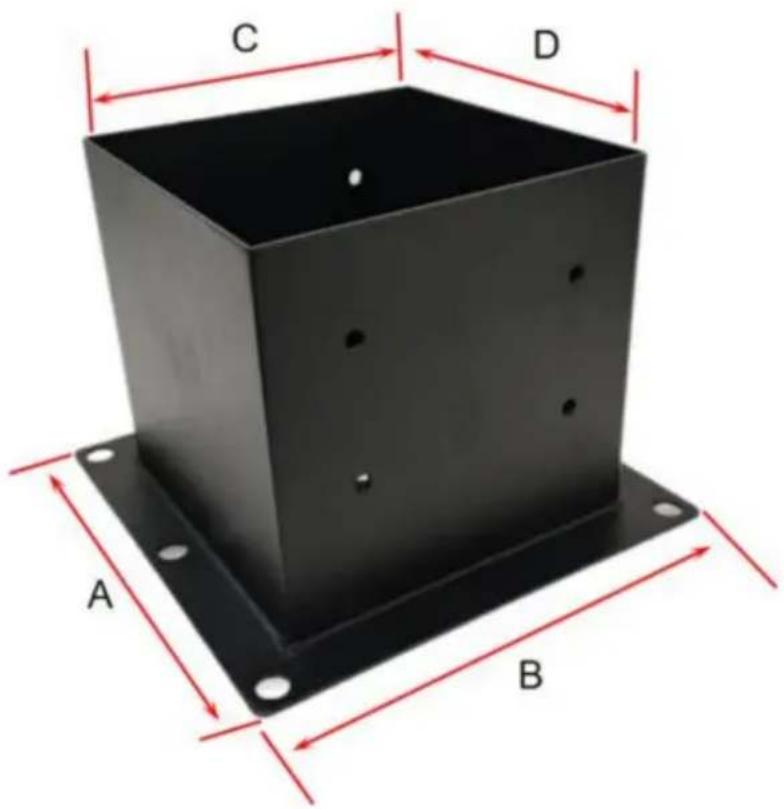

Basisgröße (A*B)	7,05×7,44 Zoll(179×189 mm)	5,5×5,5 Zoll(140×140 mm)
Innerer HohlraumGröße des Quadrats Rohr (C*D)	5,6×5,6 Zoll(142×142 mm)	3,6×3,6 Zoll(92×92 mm)

TEILELISTE

Produktmodell	QB-6in-4 QB-4in-4 QB-4in-8
E:Pfostenbasis	4 Stück	4 Stück
F: Selbstschneidende Schraube	24 Stück
G:Gezackte Expansionshülse	24 Stück	24 Stück
H:Unterlegscheibe	24 Stück	24 Stück
I:Holzschrauben	32 Stück	32 Stück 64 Stück
J:Schraubenschlüssel	1 Stück	1 Stück

Unsere Produkte werden ständig aktualisiert, die Bilder können von der tatsächlichen Form abweichen. Die tatsächliche Form der Artikel entnehmen Sie bitte den tatsächlichen Artikeln.

Zählen Sie die Teile beim Empfang von Proben.

Mit dem Schraubenschlüssel J werden die Schrauben gedreht.

INSTALLATIONSANLEITUNG

1. Markieren Sie 6 Punkte auf dem Boden durch 6 Löcher an der Unterseite der Basis; Bohren Sie an der Markierungsposition mit einem 29/64" Bohrer; Die Tiefe des Lochs beträgt 65 mm.
2. Installieren Sie die 6 gezahnten Spreizhülsen G in die fertigen Löcher.
3. Legen Sie die Unterlegscheibe H in die Schraube und befestigen Sie den Sockel mit 6 Schrauben F fest.
4. Installieren Sie das Holz an der Basis und halten Sie das Holz mit 8 Schrauben an der Seite. Wir schlagen vor, dass der Querschnitt des Holzquadrats

0,1 Zoll kleiner als die Innenhohlraumgröße eines Vierkantrohrs.
