Typ produktu	Zestaw podstawowy do słupka ogrodzeniowego
Marka	Vevor
Model	QB-4in-4
Liczba zestawów	4 sztuki
Wymiary podstawy (dł. x szer.)	140 × 140 mm (5,5 × 5,5 cala)
Wymiary wewnętrznej wnęki na słupek	92 × 92 mm (3,6 × 3,6 cala)
Zalecany przekrój drewna	89 × 89 mm (mniejszy o 0,1 cala od wnęki)
Zalecana głębokość wiercenia	65 mm
Zalecana średnica wiertła	11,5 mm (29/64 cala)
Główny materiał	Stal ocynkowana i plastik
Zawartość zestawu	4 podstawy, 24 wkręty samogwintujące, 24 ząbkowane tuleje rozprężne, 24 podkładki, 32 wkręty do drewna, 1 klucz
Wymagane narzędzia	Wkrętak krzyżakowy, wiertarka, wiertło 11,5 mm
Przeznaczenie	Ogrodzenia, balustrady tarasowe, pergole, skrzynki pocztowe, podpory tarasowe
Dostosowanie do podłoża	Podłoże drewniane lub betonowe
Odporność na warunki atmosferyczne	Dolna przegroda odizolowana od podłoża, zapobiega gniciu drewna
Liczba osób do montażu	Zalecane 2 osoby
Bezpieczeństwo	Nie pozwalać dzieciom wspinać się, nosić okulary i rękawice podczas montażu
Konserwacja i czyszczenie	Regularnie czyścić, sprawdzać mocowania
Części zamienne i naprawialność	Części dostępne u Vevor, możliwa naprawa
Gwarancja i wsparcie	Pomoc techniczna i elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - QB-4in-4 Vevor

Jak zainstalować zestaw QB-4in-4 ?

Zaznacz 6 punktów na podłodze przez otwory w podstawie, wywierć wiertłem 29/64 cala (11,5 mm) na głębokość 65 mm, włóż ząbkowane tuleje rozprężne, następnie przymocuj podstawę za pomocą wkrętów samogwintujących i podkładek. Na koniec przykręć drewno z boku 8 wkrętami do drewna.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wkrętaka krzyżakowego, wiertarki i wiertła 11,5 mm (29/64 cala). Możliwe jest użycie elektronarzędzi przy niskiej prędkości.

Czy zestaw można użyć na betonie?

Tak, nadaje się do mocowania na podłożu drewnianym lub betonowym dzięki ząbkowanym tulejom rozprężnym.

Jaki jest zalecany rozmiar drewna na słupki?

Przekrój drewna powinien być około 0,1 cala (2,54 mm) mniejszy niż wewnętrzna wnęka, czyli przekrój około 89 × 89 mm.

Ile elementów zawiera zestaw QB-4in-4?

Zestaw zawiera 4 podstawy, 24 wkręty samogwintujące, 24 ząbkowane tuleje rozprężne, 24 podkładki, 32 wkręty do drewna i 1 klucz.

Czy produkt jest odporny na warunki atmosferyczne?

Tak, dzięki dolnej przegrodzie odizolowanej od podłoża zapobiega gniciu drewna i nadaje się do użytku na zewnątrz.

Jakie środki ostrożności należy zachować podczas montażu?

Noś okulary ochronne i rękawice robocze. Nie montuj zestawu, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków. Nie pozwalaj dzieciom wspinać się na urządzenie.

Czy można zmontować zestaw samemu?

Montaż jest zaprojektowany dla dwóch osób, aby ułatwić ustawienie i uniknąć błędów.

Jak konserwować zestaw po instalacji?

Regularnie sprawdzaj stabilność i dokręcaj wkręty w razie potrzeby. Czyść podstawę, aby uniknąć gromadzenia się zanieczyszczeń.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Możesz sprawdzić stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI QB-4in-4 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR

Słupek pełnego okrażenia

Opierać

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać Przeczytaj uważnie instrukcję obsługi.

Instrukcje bezpieczeństwa

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i

zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

Wszechstronne zastosowanie

Produkt posiada przegrodę na dole, która jest całkowicie oddzielona

z ziemi. Długotrwałe użytkowanie nie powoduje gnicia drewna od deszczu.

Można go stosować do budowy poręczy tarasowych, pergoli, znaków, skrzynek pocztowych i ogrodów. ogrodzenia, wsporniki tarasowe. Dzięki temu Twoje ogrodzenie będzie wyglądać solidnie i trwale jednocześnie zapobiegając pęknięciom.

Nadaje się do montażu na podłogach drewnianych i betonowych.

1. Nie pozwalaj dzieciom wspinać się na urządzenie. 2. Nie pozwalaj dzieciom i zwierzętom domowym przebywać w pobliżu urządzenia.

z dala od miejsca montażu.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Produkt należy złożyć ściśle według instrukcji.

Nieprawidłowy montaż może być niebezpieczny.

1. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.
2. Nie próbuj składać produktu, gdy jesteś zmęczony lub osłabiony.

pod wpływem alkoholu, narkotyków lub leków.

1. Nośność i inne parametry produktu są stosowane do

wyłącznie produkt prawidłowo i kompletnie zmontowany.

1. Oddziel i policz wszystkie części i elementy montażowe.
2. Przygotuj następujące narzędzie: śrubokręt krzyżakowy.
3. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się.

wymagany.

1. Do montażu potrzebne są dwie osoby.
2. Stosuj wyłącznie produkty zgodne z przeznaczeniem.

LISTA PARAMETRÓW

Model produktu	QB-6w-4	QB-4w-4	QB-4w-8
Liczba zestawów	4 szt.	4 szt.	8szt

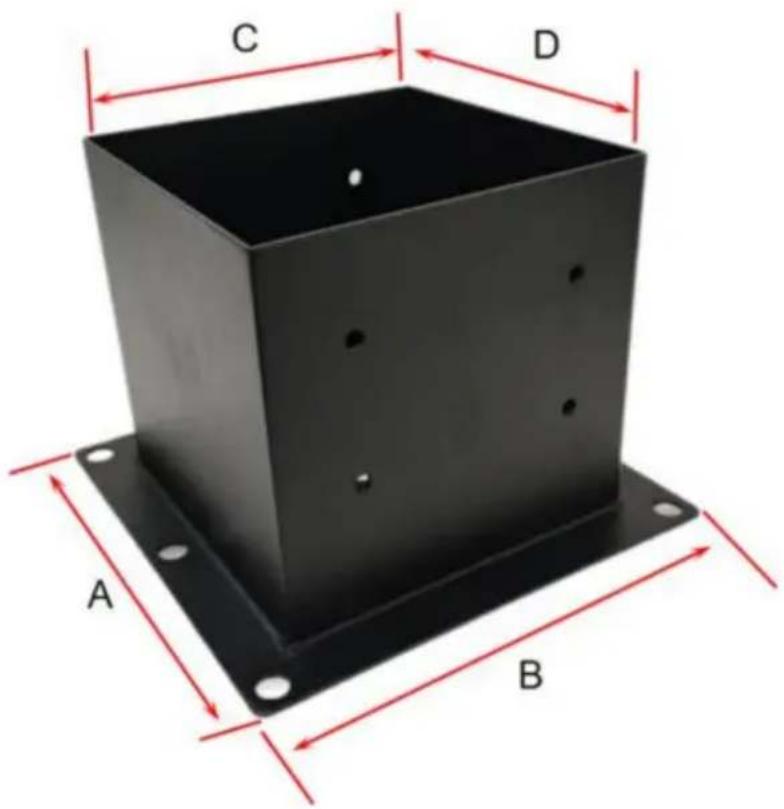

Rozmiar podstawy(A*B)	7,05×7,44 cala(179×189 mm)	5,5×5,5 cala(140×140 mm)
Jama wewnętrzna rozmiar kwadratu rurka (C*D)	5,6×5,6 cala(142×142 mm)	3,6×3,6 cala(92×92mm)

LISTA CZĘŚCI

Model produktu	QB-6w-4 QB-4w-4 QB-4w-8
E:Podstawa słupka	4 szt.	4 szt.	8szt
F: Śruba samogwintująca	24 szt.	24 szt.	48 szt.
G: Ząbkowana tuleja rozszerzająca	24 szt.	24 szt.	48 szt.
H:podkładka	24 szt.	24 szt.	48 szt.
I: Wkręty do drewna	32szt	32szt	64 szt.
J:klucz	1 szt.	1 szt.	1 szt.

Nasze produkty są stale aktualizowane, zdjęcia mogą się różnić od rzeczywistych. kształtu rzeczywistych przedmiotów, proszę odnieść się do rzeczywistych przedmiotów.

Przy odbiorze próbek należy policzyć części.

Klucz J służy do przykręcania śrub

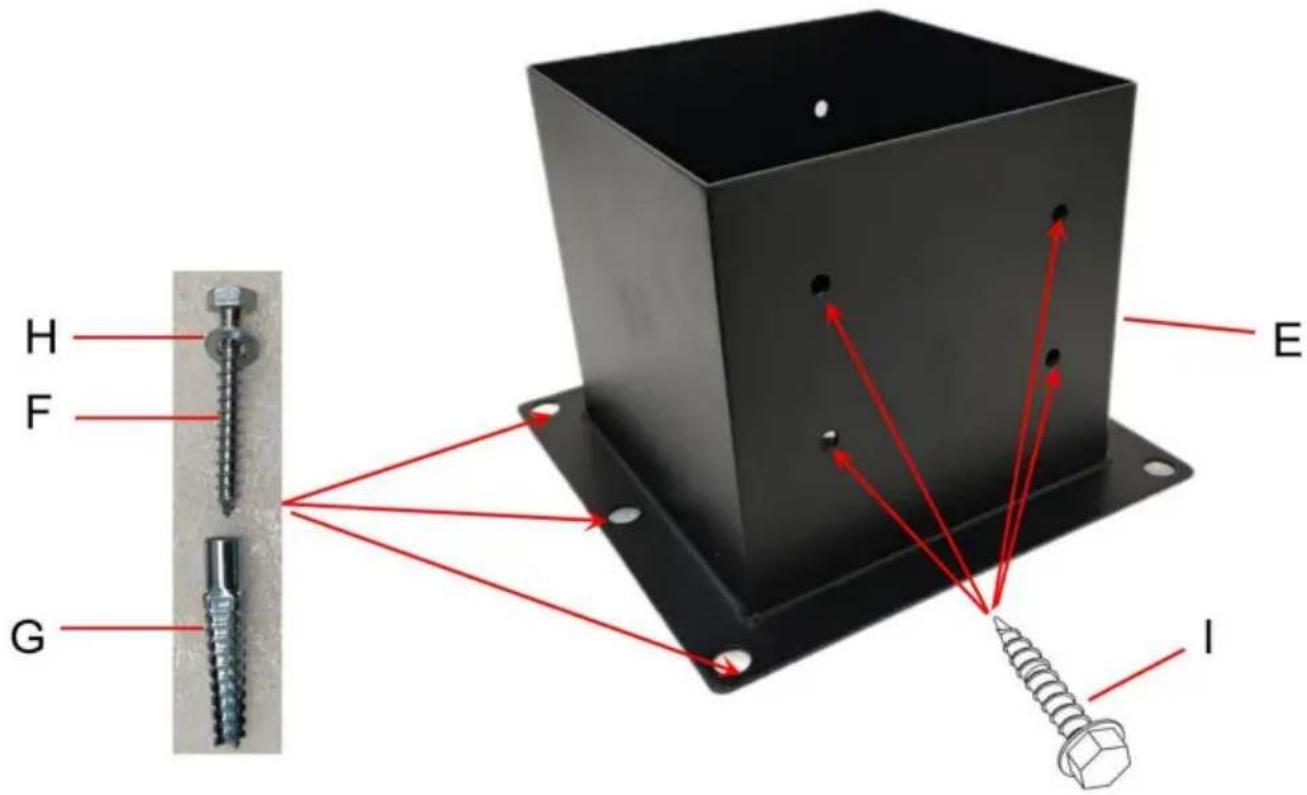

INSTRUKCJA INSTALACJI

1. Zaznacz 6 punktów na ziemi przez 6 otworów na dolnej powierzchni podstawa; Wiercenie w miejscu oznaczenia za pomocą wiertła Φ29/64"; Głębokość otworu miała 65mm.
2. Zamontuj 6 ząbkowanych tulei rozprężnych G w gotowych otworach.
3. Założ podkładkę H na śrubę i zabezpiecz podstawę w kołku rozporowym śrubą z 6 śrubami F.
4. Zamontuj drewno do podstawy i przymocuj je do boku za pomocą 8 śrub.

Sugerujemy, aby przekrój kwadratu drewnianego był

O 0,1 cala mniejszy niż wewnętrzny rozmiar wnęki kwadratowej rury.
