| Type de produit | Pompe à eau pour puits peu profonds avec réservoir |
| Marque | Vevor |
| Modèle | FSGP1200-2 |
| Alimentation électrique | AC 220-240 V, 50/60 Hz |
| Puissance maximale | 750 W |
| Débit maximal (Qmax) | 3700 L/h |
| Hauteur de refoulement maximale (Hmax) | 50 m |
| Pressostat | 20-40 PSI (IPX4) |
| Calibre d'entrée/sortie | 1" IG (filetage intérieur) |
| Température maximale du liquide | +35 °C |
| Domaines d'utilisation | Irrigation, arrosage, alimentation d'arroseurs, puisage d'eau de pluie, puits, étangs, ruisseaux, citernes |
| Liquides pompables | Eau claire (douce), eau de pluie, eau légèrement sale ou mousseuse |
| Protection moteur | Protecteur thermique intégré avec arrêt automatique en cas de surcharge |
| Dispositif de sécurité requis | Alimentation via disjoncteur différentiel (RCD) ≤ 30 mA |
| Précautions d'installation | Ne pas utiliser en présence de personnes dans l'eau ; éviter le fonctionnement à sec ; tuyau d'aspiration montant vers la pompe |
| Entretien | Rincer à l'eau claire, vidanger complètement en dévissant les bouchons d'aération, protéger du gel |
| Réparabilité | Pièces de rechange d'origine obligatoires ; réparation par électricien qualifié |
| Garantie | Certificat de garantie électronique : www.vevor.com/support |
FOIRE AUX QUESTIONS - FSGP1200-2 Vevor
Questions des utilisateurs sur FSGP1200-2 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice FSGP1200-2 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FSGP1200-2 de la marque Vevor.
MODE D'EMPLOI FSGP1200-2 Vevor
Assistance technique et certificat de garantie
électronique www.vevor.com/support
Pompe pour puits peu profonds avec réservoir
MODÈLE : FSGP1200Cinox-2
FSGP1000Cinox-2
FSGP1200-2
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques. et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous
proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une
commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE

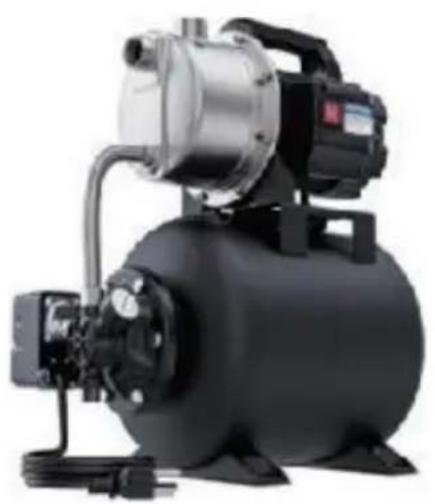

Pompe pour puits peu profonds avec réservoir
MODÈLE : FSGP1200Cinox-2 ; FSGP1000Cinox-2 ; FSGP1200-2
Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre
Avertissement-Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
Informations de sécurité
Veuillez lire très attentivement le mode d'emploi et respecter les informations qu'il contient. En vous référant à cette notice, familiarisez-vous avec l'appareil, apprenez à l'utiliser correctement et notez les précautions de sécurité à prendre.
- Prenez les mesures appropriées pour garantir que les enfants n'ont pas accès à l'appareil.
- L'utilisateur de l'appareil est responsable des tiers se trouvant dans la zone de travail.
Avant d'utiliser l'appareil pour la première fois, un électricien doit vérifier que l'alimentation électrique nécessaire des mesures de protection ont été prises.
Inspectez l'appareil avant chaque utilisation. N'utilisez pas l'appareil si les dispositifs de sécurité sont endommagés ou usés. Ne désactivez jamais les dispositifs de sécurité.
- Utilisez l'appareil uniquement aux fins spécifiées dans ce mode d'emploi.
- Vous êtes responsable de la sécurité dans la zone de travail.
- Votre alimentation secteur doit être conforme à la tension alternative de 230 V indiquée sur la plaque signalétique.
Ne jamais soulever, transporter ou sécuriser la pompe par son câble d'alimentation.
- Assurez-vous que l'appareil est branché sur une prise dans un endroit où il n'y a aucun risque d'inondation et qui est protégé de l'humidité.
- Retirez toujours la fiche de la prise avant d'effectuer des travaux sur la pompe.
Évitez d'exposer la pompe à un jet d'eau direct.
L'opérateur est responsable de toutes les réglementations locales de sécurité et d'installation. (Demandez conseil à votre électricien.)
Éliminez tout dommage indirect causé par l'inondation des locaux suite à une panne de la pompe en adoptant les mesures appropriées (par exemple l'installation d'un système d'alarme, d'une pompe de réserve ou autre).
En cas de panne de la pompe, les travaux de réparation nécessaires doivent être effectués uniquement par un électricien.
- Utilisez uniquement des pièces de rechange d'origine.
Ne laissez jamais la pompe fonctionner à sec et ne la faites jamais fonctionner avec une puissance d'aspiration complètement fermée.
- La pompe ne doit pas être utilisée lorsque des personnes sont dans l'eau.
La pompe doit être alimentée via un dispositif à courant résiduel (RCD) ayant un courant résiduel nominal courant de fonctionnement ne dépassant pas 30 mA
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu surveillance ou instruction concernant l'utilisation de l'appareil par une personne responsable de sa sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou une personne de qualification similaire afin d'éviter tout danger.
Durabilité
La température maximale du liquide à pomper en fonctionnement continu ne doit pas dépasser +35°C.
Cette pompe ne doit pas être utilisée pour pomper des fluides combustibles, gazeux ou explosifs.
Le pompage de fluides agressifs (acides, alcalis, infiltrations de silos, etc.) et de substances abrasives (sable) doit également à éviter
PARAMÈTRE DU PRODUIT
| Modèle | FSGP1200Cacier inoxydable-2 | FSGP1000Cacier inoxydable-2 | FSGP1200-2 |
| Saisir | AC220-240V 50/60 Hz | ||
| Puissance maximale | 1176W | 735W | 750W |
| Qmax | 5600L/heure | 3785L/H | 3700L/heure |
| Hmax | 50m | 39,6 m | 50m |
| pressostat(IPX4) | 30-50PSI | 20-40PSI | 20-40PSI |

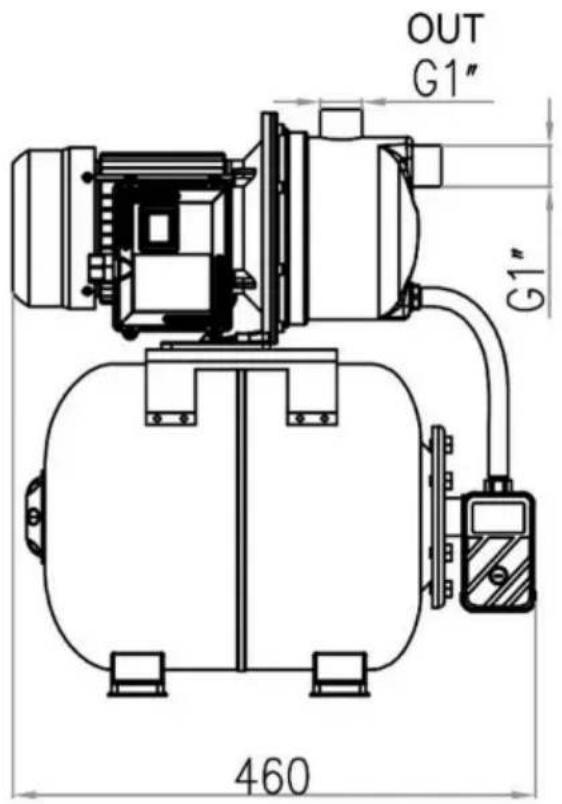

Calibre d'entrée/sortie : FSGP1200Cinox-2 ; FSGP1000Cinox-2.

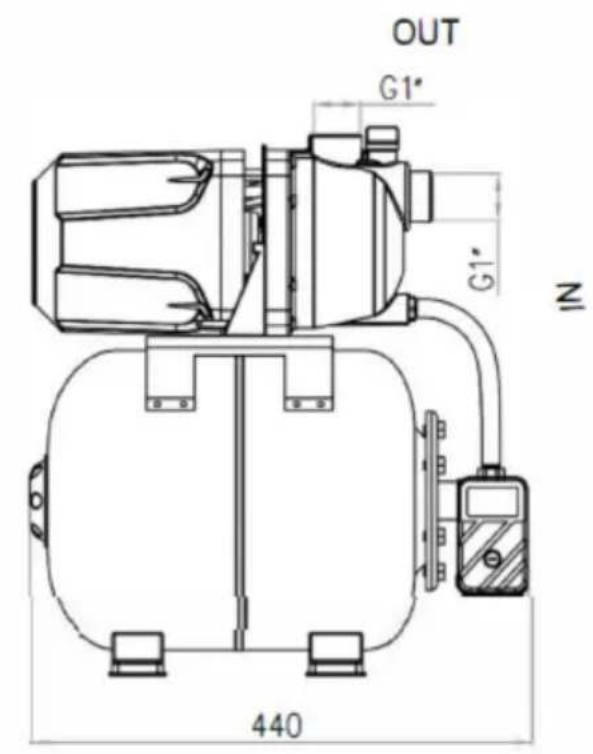

Calibre d'entrée/sortie : FSGP1200-2
Domaines d'utilisation :
• Pour l'irrigation et l'arrosage des parcs, potagers et jardins.
Pour faire fonctionner les arroseurs de pelouse.
- Avec pré-filtre pour puiser l'eau des étangs, ruisseaux, citernes, citernes d'eau de pluie et puits.
Liquide pouvant être pompé :
Pour le pompage d'eau claire (eau douce), d'eau de pluie ou de mousse douce/eau sale.
Mode d'emploi
En principe, nous recommandons l'utilisation d'un préfiltre et d'un kit d'aspiration avec un tuyau d'aspiration, une crépine d'admission et un clapet anti-retour afin d'éviter de longs temps de pompage et tout dommage inutile à la pompe causé par des pierres et des corps étrangers durs.
Connexions électriques
Connectez le câble d'alimentation à un fusible 230 V 50 Hz mis à la terre, 10 A minimum.
• L'appareil est allumé et éteint à l'aide de l'interrupteur ON/OFF intégré. La lampe témoin à l'intérieur du L'interrupteur s'allume lorsque le moteur est allumé.
Le moteur est protégé contre les surcharges ou le blocage par un protecteur thermique de moteur intégré. Dans en cas de surchauffe, le protecteur thermique du moteur arrête automatiquement la pompe. La pompe redémarre automatiquement après refroidissement.
Conduite d'admission
- Vissez un tuyau d'aspiration (tuyau en plastique min. 3/4" avec renfort en spirale) soit directement, soit avec un adaptateur fileté au raccord d'aspiration de la pompe (1" IG).
Le tuyau d'admission utilisé doit avoir une soupape d'admission. Si la soupape d'admission ne peut pas être utilisée, un clapet anti-retour doit être installé dans la conduite d'admission.
- Le tuyau d'aspiration doit monter du point de captage d'eau jusqu'à la pompe. Évitez toujours de poser la prise ligne plus haute que la pompe. Les bulles d'air dans la conduite d'admission retardent et gênent l'aspiration.
- Les conduites d'aspiration et de pression doivent être fixées de manière à ne pas placer la pompe sous toute contrainte mécanique.
La soupape d'admission doit être suffisamment immergée dans l'eau pour que la pompe ne puisse pas fonctionner à sec, même si le niveau de l'eau baisse.
Si la conduite d'aspiration n'est pas étanche à l'air, l'entrée d'air gênera l'entrée d'eau.
• Eviter d'aspirer des corps étrangers (sable, etc.). Si nécessaire, installez un pré-filtre à cet effet
Raccordement de la conduite de pression
La conduite de pression (doit être d'au moins 3/4") doit être connectée au raccord de conduite de pression de la pompe (1"
IG) soit directement, soit via un adaptateur fileté.
- Un tuyau de pression de 1/2" peut bien sûr également être utilisé avec les raccords à vis appropriés, mais cela réduira le taux de livraison.
Tous les dispositifs d'arrêt (buses de pulvérisation, vannes, etc.) de la conduite de pression doivent être complètement ouverts lorsque amorçage pour que l'air présent dans la conduite d'admission puisse s'échapper
Démarrage
- Installer la pompe sur un sol plat et ferme.
• Fixez la conduite d'admission prête à l'emploi.
• Branchez sur le secteur.
Remplissez la pompe d'eau au niveau du raccord de pression.
Tous les dispositifs d'arrêt de la conduite de pression (buses de pulvérisation, vannes, etc.) doivent être complètement ouverts lorsque amorçage afin que l'air présent dans la conduite d'admission puisse s'échapper.
- En fonction de la hauteur d'aspiration et de la quantité d'air dans la conduite d'aspiration, l'amorçage peut s'effectuer n'importe où entre 30 secondes et 5 minutes. Si cela prend plus de temps, la pompe doit être remplie de eau.
Si la pompe est à nouveau retirée après utilisation, elle doit toujours être remplie d'eau à chaque fois qu'elle est utilisée. connecté et utilisé à nouveau.
Instructions d'entretien
- La pompe ne nécessite pratiquement aucun entretien. Toutefois, pour garantir une longue durée de vie, nous recommandons contrôles et soins réguliers.
Avertissement!
Avant chaque entretien, éteignez la pompe et retirez la fiche de la prise.
Si la pompe ne doit pas être utilisée pendant une longue période ou doit être retirée pendant les mois d'hiver, rincez Rincez-le avec de l'eau, videz-le complètement en dévissant les deux bouchons d'aération et laissez-le sécher.
En cas de risque de gel, la pompe doit être complètement vidée.
Après de longs arrêts, assurez-vous que le rotor tourne correctement en allumant et éteignant brièvement la pompe.
Si la pompe est bloquée, connectez la conduite de pression à la conduite d'eau et retirez l'admission. tuyau. Ouvrez la conduite d'eau, allumez la pompe plusieurs fois pendant environ 2 secondes, la plupart des blocages peuvent être éliminés de cette manière.
Faute
Le moteur ne parvient pas à démarrer
| Cause | Remèdes |
| Pas de tension secteur | Vérifier la tension |
| Rotor de pompe bloqué – thermostat éteint | Démonter et nettoyer la pompe |
Pas d'admission
| Cause | Remèdes |
| Soupape d'admission pas dans l'eau | Soupape d'admission intérieure dans l'eau |
| Chambre de pompe sans raccordement d'eau | Remplissez d'eau dans la prise |
| Air dans la conduite d'admission étanche à l'air | Assurez-vous que la conduite d'admission est serrée |
| Fuites à la soupape d'admission | Nettoyer la soupape d'admission |
| Crépine (soupape d'admission) bloquée | Nettoyer la crépine |
| Max. Hauteur d'aspiration dépassée | Vérifier la hauteur d'aspiration |
Taux de livraison insuffisant
| Cause | Remèdes |
| Hauteur d'aspiration trop élevée | Vérifier la hauteur d'aspiration |
| Crépine sale | Nettoyer la crépine |
| Le niveau de l'eau baisse rapidement | Plonger la soupape d'admission plus profondément |
| Performance de la pompe réduite par une pièce contaminée | Nettoyer la pompe et remplacer les pièces d'usure |
Le thermostat arrête la pompe
| Cause | Remèdes |
| Moteur surchargé - frictioncausée par des substances trop élevées Empêcher l'absorption de substances | Démonter et nettoyer la pompe.étrangères (filtre). |
Élimination correcte Ce
produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne doivent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
