INSTRUKCJA OBSŁUGI FSGP1200-2 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Pompa do płytkiej studni ze zbiornikiem

MODEL: FSGP1200Cinox-2

FSGP1000Cinox-2

FSGP1200-2

Nadal staramy się dostarczać narzędzia w konkurencyjnej cenie „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkową kwotę oszczędności, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznacza objęcie wszystkich kategorii oferowanych przez nas narzędzi. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

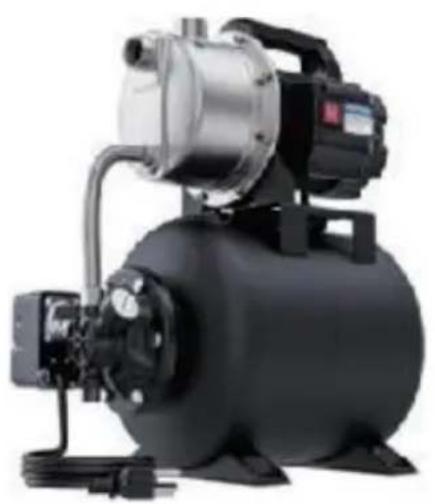

Pompa do płytkiej studni ze zbiornikiem

MODEL: FSGP1200Cinox-2 FSGP1000Cinox-2 FSGP1200-2

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.

Informacje dotyczące bezpieczeństwa

Prosimy o dokładne zapoznanie się z instrukcją obsługi i przestrzeganie zawartych w niej informacji. Odnosząc się do niniejszej instrukcji, zapoznaj się z urządzeniem, dowiedz się, jak prawidłowo go używać i zwrócić uwagę na środki ostrożności, jakie należy zachować.

• Podejmij odpowiednie kroki, aby dzieci nie miały dostępu do urządzenia.
• Użytkownik urządzenia jest odpowiedzialny za osoby trzecie znajdujące się w obszarze pracy.
  Przed pierwszym użyciem urządzenia elektryk musi sprawdzić, czy jest podłączona instalacja elektryczna podjęto środki ochronne.
  Przed każdym użyciem należy sprawdzić urządzenie. Nie używaj urządzenia, jeśli urządzenia zabezpieczające są uszkodzone lub zużyte. Nigdy nie wyłączaj urządzeń zabezpieczających.
• Używaj urządzenia wyłącznie do celów określonych w niniejszej instrukcji obsługi.
• Jesteś odpowiedzialny za bezpieczeństwo w miejscu pracy.

Zasilanie sieciowe musi odpowiadać napięciu przemiennemu 230 V podanemu na tabliczce znamionowej.

Nigdy nie podnosić, nie transportować ani nie zabezpieczać pompy za kabel zasilający.
- Upewnij się, że urządzenie jest podłączone do gniazdka w miejscu, w którym nie występuje ryzyko zalania który jest chroniony przed wilgocią.
- Przed przystąpieniem do jakichkolwiek prac przy pompie należy zawsze wyjąć wtyczkę z gniazdka.

Unikaj narażania pompy na bezpośrednie działanie strumienia wody.

Operator jest odpowiedzialny za wszelkie lokalne przepisy dotyczące bezpieczeństwa i instalacji. (Poproś o poradę swojego elektryka.)
Wykluczyć wszelkie szkody pośrednie spowodowane zalaniem pomieszczeń w następstwie awarii pompy, podejmując odpowiednie środki (np. instalując system alarmowy, pompę rezerwową itp.).

W przypadku awarii pompy wszelkie niezbędne prace naprawcze mogą być wykonywane wyłącznie przez elektryka.

• Używaj wyłącznie oryginalnych części zamiennych.
  Nigdy nie pozwól, aby pompa pracowała na sucho i nigdy nie używaj jej przy całkowicie zamkniętym poborze mocy.

- Pompy nie wolno używać, gdy w wodzie znajdują się ludzie.

Pompa musi być zasilana poprzez wyłącznik różnicowopрядowy (RCD) o znamionowej wartości resztkowej prąd roboczy nie większy niż 30 mA
To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadających doświadczenia i wiedzy, chyba że zostały one

nadzorem lub instrukcją obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.
Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego agenta serwisowego lub osobę o podobnych kwalifikacjach, aby uniknąć zagrożenia

Trwałość

Maksymalna temperatura pompowanej cieczy w pracy ciągłej nie powinna przekraczać +35°C.

Pompy tej nie należy używać do pompowania cieczy palnych, gazowych lub wybuchowych.

Pompowanie cieczy agresywnych (kwasy, zasady, przesiąkanie silosów itp.) i substancji ściernych (piasek) powinno również należy unikać

PARAMETRY PRODUKTU

Model	FSGP1200Cstal nierdzewna-2	FSGP1000Cstal nierdzewna-2	FSGP1200-2
Wejście	AC 220-240 V 50/60 Hz
Maksymalna moc	1176 W	735 W	750 W
Q maks	5600 l/godz	3785L/H	3700 l/godz
Maks. wys	50 m	39,6 m	50 m
wyłącznik ciśnieniowy (IPX4)	30-50PSI	20-40PSI	20-40PSI

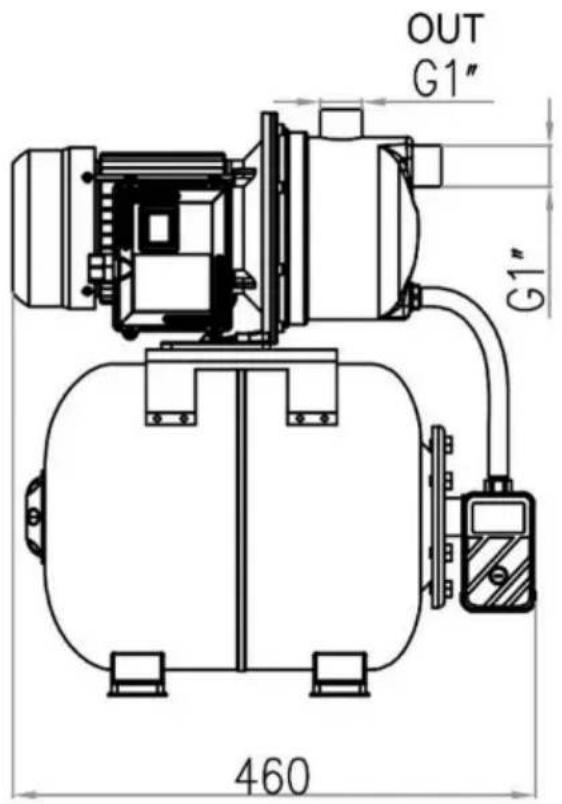

Kaliber wlotowy/wylotowy: FSGP1200Cinox-2; FSGP1000Cinox-2

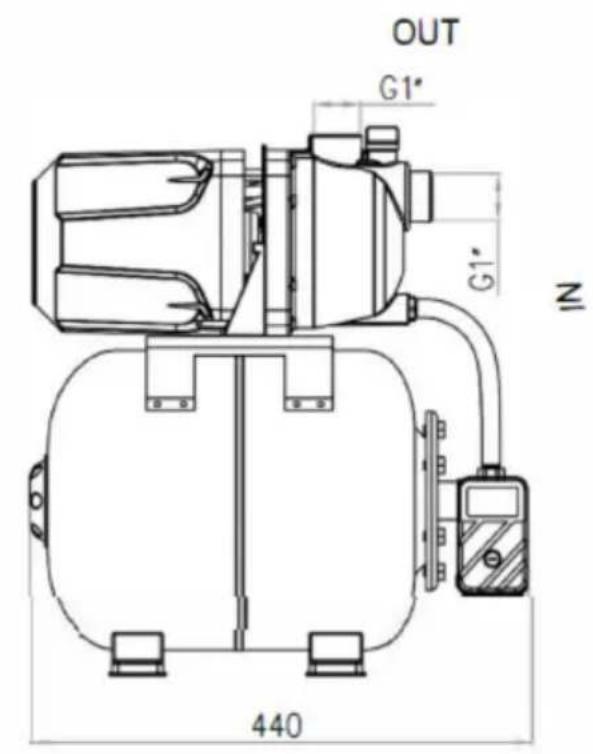

Kaliber wlotowy/wylotowy: FSGP1200-2

Obszary zastosowania:

Do nawadniania i podlewania parków, grządek warzywnych i ogrodów.
Do obsługi zraszaczy trawnikowych.
- Z filtrem wstępnym do pobierania wody ze stawów, strumieni, rynien, cystern i studni na wodę deszczową.

Ciecz, którą można pompować:

Do pompowania czystej wody (wody słodkiej), wody deszczowej lub łagodnych mydlin/brudnej wody.

Instrukcje obsługi

Zasadniczo zalecamy stosowanie filtra wstępnego i zestawu ssącego z wężem ssącym, filtrem siatkowym i zaworem zwrotnym, aby zapobiec długim czasom ponownego pompowania i niepotrzebnym uszkodzeniom pompy spowodowanym kamieniami i twardymi ciałami obcymi.

Połączenia elektryczne

Podłącz kabel zasilający do uziemionego bezpiecznika minimum 10 A na napięcie 230 V, 50 Hz.
Urządzenie włącza się i wyłącza za pomocą zintegrowanego włącznika/wyłącznika. Lampka kontrolna wewnątrz włącznik świeci się po włączeniu silnika.
- Silnik jest chroniony przed przeciążeniem lub zablokowaniem za pomocą zintegrowanego zabezpieczenia termicznego silnika. W w przypadku przegrzania zabezpieczenie termiczne silnika automatycznie wyłącza pompę. Pompa uruchomi się ponownie automatycznie po ostygnięciu.

Linia dolotowa

Przykręcić wąż wlotowy (wąż plastikowy min. 3/4" ze spiralnym wzmocnieniem) bezpośrednio lub za pomocą a gwintowany adapter do przyłącza wlotowego pompy (1" IG).
Zastosowany wąż wlotowy powinien być wyposażony w zawór wlotowy. Jeśli nie można zastosować zaworu wlotowego, zawór zwrotny należy zamontować na przewodzie dolotowym.
- Wąż dopływowy powinien sięgać od punktu poboru wody do pompy. Zawsze należy unikać układania wlotu przewód wyżej niż pompa. Pęcherzyki powietrza w przewodzie dolotowym opóźniają i utrudniają ssanie.
- Przewody ssące i ciśnieniowe należy zamocować w taki sposób, aby nie powodowały podłożenia pompy wszelkie obciążenia mechaniczne.
Zawór wlotowy powinien być tak głęboko zanurzony w wodzie, aby pompa nie mogła pracować na sucho nawet w przypadku poziom wody spada.
Jeżeli przewód dolotowy nie jest szczelny, zasysanie powietrza będzie utrudniać pobieranie wody.
Unikaj wciągania ciał obcych (piasku itp.). W razie potrzeby zainstaluj w tym celu filtr wstępny

Podłączenie przewodu ciśnieniowego

Przewód ciśnieniowy (powinien mieć średnicę co najmniej 3/4") musi być podłączony do przyłącza przewodu ciśnieniowego pompy (1" IG) bezpośrednio lub poprzez gwintowany adapter.

- Można oczywście zastosować także wąż ciśnieniowy 1/2" z odpowiednimi połączeniami śrubowymi, ale to nie to zmniejszy szybkość dostawy.

Wszystkie urządzenia odcinające (dysze natryskowe, zawory itp.) w przewodzie ciśnieniowym muszą być całkowicie otwarte zasysanie, aby umożliwiać ujście powietrza z przewodu dolotowego

Uruchamianie

• Ustawić pompę na płaskim i twardym podłożu.
  Podłącz przewód wlotowy gotowy do użycia.
  Podłącz do sieci.
  Napełnić pompę woda przez przyłącze ciśnieniowe.
  Wszystkie urządzenia odcinające w przewodzie ciśnieniowym (dysze natryskowe, zawory itp.) muszą być całkowicie otwarte zasysanie, aby umożliwiać ujście powietrza z przewodu dolotowego.
• W zależności od wysokości ssania i ilości powietrza w przewodzie dolotowym, zasysanie może nastąpić w dowolnym miejscu od 30 sekund do 5 minut. Jeżeli trwa to dłużej, należy ponownie napełnić pompę woda.
  Jeżeli po użyciu pompa zostanie ponownie zdemontowana, należy ją zawsze ponownie napełnić wodą podłączony i ponownie użyty.

Instrukcje konserwacji

- Pompa jest w zasadzie bezosługowa. Aby zapewnić długą żywotność, zalecamy jednak regularne kontrole i pielęgnacja.

Ostrzeżenie!

Przed każdym serwisowaniem należy wyłączyć pompę i wyjąć wtyczkę z gniazdka.

Jeśli pompa nie będzie używana przez dłuższy czas lub musi zostać zdemontowana na zimę, należy ją wypłukać wypłukać wodą, całkowicie opróżnić odkręcając oba korki odpowietrzające i pozostawić do wyschnięcia.

Jeżeli istnieje ryzyko zamarznięcia, pompę należy całkowicie opróżnić.

Po dłuższych przestojach należy sprawdzić, czy wirnik obraca się prawidłowo, włączając i wyłączając na krótko pompę.

Jeśli pompa zostanie zablokowana, podłącz przewód ciśnieniowy do przewodu wodnego i usuń wlot wąż gumowy. Otworzyć dopływ wody. Włączyć pompę kilka razy na ok. 2 sekundy. W ten sposób można usunąć większość zatorów.

Wada

Silnik nie uruchamia się

Przyczyna	Środki zaradcze
Brak napięcia sieciowego	Sprawdź napięcie
Zablokowany wirnik pompy - termostat wyłączony	Rozebrać i oczyścić pompę

Brak spożycia

Przyczyna	Środki zaradcze
Zawór wlotowy nie jest zanurzony w wodzie	Wewnętrzny zawór wlotowy w wodzie
Komora pompy bez przyłącza wody	Napelnij wodę do wlotu
Powietrze w przewodzie dolotowym szczelne	Upewnij się, że przewód wlotowy jest dokręcony
Zawór wlotowy nieszczelny	Wyczyść zawór wlotowy
Zablokowany filtr siatkowy (zawór wlotowy).	Wyczyścić sitko
Maks. Przekroczona wysokość ssania	Sprawdź wysokość ssania

Niewystarczająca szybkość dostawy

Przyczyna	Środki zaradcze
Zbyt wysoka wysokość ssania	Sprawdź wysokość ssania
Sitko brudne	Wyczyścić sitko
Poziom wody gwałtownie spada	Zanurz zawór włotowy głębiej
Wydajność pompy zmniejszona z powodu zanieczyszczeń	Wyczyść pompę i wymień zużytą

Termostat wyłącza pompę

Przyczyna	Środki zaradcze
Silnik przeciążony - tarciespowodowane przez substancje o zbyt dużej zawartości	Zdemontować i oczyścić pompę.Zapobiegać przedostawaniu się obcych substancji bodz (filtr).

Prawidłowa utylizacja Ten

produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
