SC-TC-316 - Bain-marie électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bain-marie électrique commercial
Marque	Vevor
Modèle	SC-TC-316
Tension d'alimentation	110-120 V ~ 60 Hz ou 220-240 V ~ 50 Hz
Puissance	1500 W
Dimensions (L x l x h)	127 x 375 x 385 mm
Matériau principal	Acier inoxydable
Type de commande	Bouton rotatif de contrôle de température
Voyant lumineux	Oui (vert et rouge)
Fonctions	Chauffage à vapeur, maintien au chaud, isolation
Capacité du réservoir d'eau	Environ deux tiers de la capacité totale (remplir jusqu'aux 2/3)
Nombre de bacs alimentaires	Multiple (selon configuration)
Mise à la terre obligatoire	Oui
Usage	Commercial (non domestique)
Protection de transport	Film protecteur à retirer avant utilisation
Accessoires fournis	Supports en verre (droit et gauche), verre, robinet à boisseau sphérique, ruban téflon, cuillère, vis
Entretien	Utiliser un agent nettoyant non corrosif ; ne pas utiliser de solvants pour peinture
Précautions d'utilisation	Ne pas immerger les mains ; utiliser des gants résistants à la chaleur ; ne pas incliner pendant l'utilisation
Sécurité	Couper l'alimentation avant nettoyage ; ne pas démonter sans autorisation
Température ambiante de travail	5 °C à 50 °C
Humidité relative	≤ 90 %
Thermomètre électronique	Non
Type de câble d'alimentation	Prise (sans câble intégré)

FOIRE AUX QUESTIONS - SC-TC-316 Vevor

Comment installer le bain-marie Vevor SC-TC-316 ?

Pour installer l'appareil, fixez d'abord les supports en verre (droit et gauche) à l'aide des vis fournies. Insérez ensuite les verres dans les supports. Enroulez le robinet de vidange avec du ruban téflon sur 4 à 5 tours, puis vissez-le dans le trou prévu. Remplissez le réservoir d'eau jusqu'aux deux tiers environ avant de brancher l'alimentation.

Quelle tension utiliser pour le SC-TC-316 ?

L'appareil fonctionne sous deux tensions possibles : 110-120 V ~ 60 Hz ou 220-240 V ~ 50 Hz. Vérifiez la plaque signalétique et utilisez une prise adaptée avec mise à la terre obligatoire.

Comment nettoyer le bain-marie ?

Après utilisation et une fois refroidi, coupez l'alimentation. Essuyez le réservoir d'eau et les bacs alimentaires avec un agent nettoyant non corrosif. N'utilisez jamais de solvants pour peinture. Ne nettoyez pas avec un jet d'eau et n'immergez pas l'appareil.

Que faire si le voyant lumineux ne s'allume pas ?

Si le voyant ne s'allume pas alors que le contrôle de température fonctionne normalement, le voyant est probablement grillé. Remplacez-le par un modèle identique. Si l'appareil ne chauffe pas, vérifiez le câblage du tube chauffant ou le thermostat.

Pourquoi la température ne monte-t-elle pas alors que les voyants sont allumés ?

Cela peut être dû à un câblage desserré du tube de chauffage électrique ou à un tube grillé. Serrez les boulons de câblage ou remplacez le tube chauffant. Si le problème persiste, contactez un professionnel.

Comment vidanger l'eau du réservoir ?

Utilisez le robinet de vidange fourni. Assurez-vous que le ruban téflon est correctement enroulé autour du filetage pour éviter les fuites. Ouvrez le robinet en appuyant sur le bouton. Après vidange, refermez-le correctement.

Puis-je utiliser cet appareil à la maison ?

Non, ce bain-marie est conçu pour un usage commercial. Il ne convient pas à un usage domestique. Ne l'utilisez pas dans un environnement domestique.

Quels accessoires sont inclus avec le SC-TC-316 ?

Les accessoires fournis comprennent : deux supports en verre (droit et gauche), deux verres, un robinet à boisseau sphérique, un ruban téflon, une cuillère et des vis. La liste peut varier selon le modèle exact.

Comment régler le robinet de vidange ?

Pour régler le robinet, appuyez sur le bouton pour ouvrir ou fermer. Lors de l'installation, enroulez le ruban téflon autour des filets du robinet avant de le visser fermement. Remplacez le ruban à chaque démontage.

Que faire en cas de fuite électrique ou de choc ?

En cas de fuite électrique, coupez immédiatement l'alimentation. N'utilisez plus l'appareil. Faites-le examiner par un professionnel compétent. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI SC-TC-316 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Bain Marie électrique

Modèles applicables :

SC-TC-213, SC-TC-214, SC-TC-215, SC-TC-216, SC-TC-2108, SC-TC-2110

SC-TC-316, SC-TC-319, SC-TC-3112, SC-TC-2110-B, SC-TC-3112-B

SC-TC-2108-B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez en fait la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bain Marie électrique

Modèle : SC-TC-213, SC-TC-214, SC-TC-215, SC-TC-216, SC-TC-2108, SC-TC-2110, SC-TC-316, SC-TC-319, SC-TC-3112, SC-TC-2110-B, SC-TC-3112-B, SC-TC-2108-B

Vous avez des questions sur les produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter.

Contactez-nous :

Assistance technique et certificat de garantie électronique

Il s'agit des instructions d'origine. Veuillez lire attentivement toutes les instructions du manuel avant l'utilisation. VEVOR se réserve une interprétation claire de notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner de ne plus vous informer s'il existe des technologies ou des mises à jour logicielles sur notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions.

Lisez attentivement le manuel.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne

2012/19/CE. Le symbole représentant une poubelle à roulettes barrée

indique que le produit nécessite une collecte séparée des déchets dans l'

Union européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être

jetés avec les ordures ménagères normales, mais doivent être apportés dans un

point de collecte pour le recyclage des appareils électriques et électroniques.

INVITE CHALEUREUSE

Ce produit est protégé par un film protecteur sur la surface de la machine pour éviter les rayures pendant le transport. Veuillez retirer tous les films protecteurs avant utilisation !

1. Mode d'emploi :

1. La mise à la terre de sécurité est obligatoire avant utilisation !
2. La tension utilisée doit correspondre à la tension nominale.
3. Pour la première utilisation, remplissez le réservoir d'eau jusqu'aux deux tiers environ de sa capacité avant de le brancher à l'alimentation électrique. Lorsque le réservoir d'eau sous la machine est faible en eau, coupez d'abord l'alimentation et laissez refroidir avant de réapprovisionner, en veillant à ce que le niveau d'eau ne dépasse pas les deux tiers du réservoir pour éviter les risques de choc électrique.
4. Lorsque l'alimentation est sous tension et que le voyant d'alimentation est allumé, faites pivoter l'interrupteur de chauffage de contrôle de température pour sélectionner la température de maintien au chaud souhaitée. Cela chauffera l'eau du réservoir à une température spécifique et la conservera dans le seau à soupe.
5. Après utilisation, coupez toujours l'alimentation pour éviter les accidents lors du nettoyage.
6. Si des anomalies surviennent pendant l'utilisation, cessez l'utilisation et faites appel à un professionnel pour résoudre le problème avant de continuer.
7. Le produit ne convient pas aux personnes souffrant de déficiences physiques, sensorielles ou mentales, ni aux personnes manquant d'expérience et de connaissances, y compris les enfants.
8. Évitez d'immerger les mains ou d'autres parties du corps dans ou à proximité du réservoir d'eau. Des températures élevées peuvent apparaître à la surface pendant un certain temps après fonctionnement ou à la fin de l'utilisation ; ne toucher que lorsque cela est absolument nécessaire pour éviter les brûlures ou autres blessures.
9. Lorsque vous installez le robinet de vidange pour la première fois, assurez-vous qu'il est bien scellé en enroulant du ruban adhésif autour des fils.
10. Pour démonter le robinet de vidange ultérieurement, remplacez le ruban adhésif par un nouveau et réappliquez-le en toute sécurité.
11. Pour régler la vanne de vidange, appuyez sur le bouton pour régler.

2. Précautions et entretien :

1. L'opération doit être effectuée par du personnel désigné qui est compétent dans l'utilisation des machines et de l'équipement.
2. Soyez prudent lorsque vous déplacez la machine, et en cas de dysfonctionnement, elle doit être réparée par du personnel professionnel et ne doit pas être heurtée.
3. Veuillez ne pas installer ou stocker cet appareil dans les endroits suivants pour éviter tout risque de fonctionnement accidentel et de dysfonctionnement : 3.1 Sur une table ou un comptoir instable. 3.2 Lieux avec des températures élevées ou basses. 3.3 Endroits avec un volume d'air et de poussière excessif. 3.4 Lieux où la tension d'alimentation électrique est très instable. 3.5 Lieux sans bons dispositifs de mise à la terre.
4. Les appareils ne doivent pas être nettoyés avec des tuyaux de pulvérisation d'eau ni trempés dans de l'eau pour éviter les fuites électriques.
5. Après utilisation, utilisez un agent nettoyant non corrosif pour essuyer le réservoir d'eau et le bol de nourriture afin qu'ils soient propres.
6. Il est strictement interdit d'utiliser des liquides solubles dans la peinture pour essuyer la surface de la machine.
7. Précautions particulières : 7.1 Ce produit est un appareil commercial et ne convient pas à un usage domestique. 7.2 Ne pas secouer ni incliner pendant l'utilisation. 7.3 Ne peut être démonté, modifié ou démantelé sans autorisation, car toute modification peut entraîner des accidents graves. 7.4 Avant le nettoyage, il est nécessaire de couper l'alimentation électrique pour éviter les accidents de fuite accidentelle. 7.5 Pendant l'utilisation, ne touchez pas directement l'armoire avec vos mains en raison des températures élevées. Utilisez des outils spéciaux et des gants résistants à la chaleur lors de la manipulation des aliments. 7.6 Il est interdit d'utiliser des objets durs et tranchants pour rayer ou couper la machine.

3. Conditions normales d'environnement de travail :

1. La température ambiante est de 5 à 50 °C et l'humidité relative de l'air

n'est pas supérieure à 90 %;

1. Tension d'alimentation : 110 V ± 10 %, fréquence : 60 ± 1 % Hz. (220 V ± 10 %, fréquence : 50 ± 1 % Hz)
2. Présentation du produit
3. Ce produit a un design nouveau et unique, une belle apparence, une combinaison de formes carrées et circulaires, plusieurs boîtes alimentaires, facile à classer et utiliser simultanément, robuste et durable, et facile à entretenir.

Équipé d'une fonction de chauffage à la vapeur, il peut augmenter uniformément la température et est équipé d'un grand réservoir d'eau pour conserver l'humidité des aliments. Il s'agit d'un équipement spécialisé pour l'affichage, la présentation, l'isolation, l'hydratation et la classification des aliments.

Description du symbole :

Dans ce manuel, des symboles sont utilisés pour mettre en évidence toutes les consignes de sécurité importantes.

instructions et recommandations relatives à l'équipement. Pour éviter les accidents, victimes ou dommages matériels, soyez particulièrement prudent et suivez ces instructions.

Équipotentielle

Tension dangereuse

Étiquette anti-brûlure

6. Spécifications du produit

MODÈLE	TENSION(V)	Hz	POUVOIR(DANS)	TAILLE(mm)	Électronique thermomètreavoir	Pouvoir cordetaper
SC-TC-213	AC110-120 60		1500	980*395*380	NON	Prise
	AC220-240 50
SC-TC-214	AC110-120 60		1500	1217*375*385	NON	Prise
	AC220-240 50
SC-TC-215	AC110-120 60		1500	1484*378*385	NON	Prise
	AC220-240 50
SC-TC-216	AC110-120 60		1500	1133*580*385	NON	Prise
	AC220-240 50
SC-TC-2108	AC110-120 60		1700	1461*580*385	NON	Prise
	AC220-240 50		3200
SC-TC-2110	AC110-120 60		1700	1468*730*381	NON	Prise
	AC220-240 50		3200
SC-TC-316	AC110-120 60		1500	127*375*385	NON	Prise
	AC220-240 50
SC-TC-319	AC110-120 60		1500 NON	1133*580*385		Prise
	AC220-240 50
SC-TC-3112	AC110-120 60		1700	1461*580*385	NON	Prise
	AC220-240 50		3200
SC-TC-2108-B	AC220-240 50		3200	1461*580*385	Câble OUI
SC-TC-2110-B	AC220-240 50		3200	1468*730*381	Câble OUI
SC-TC-3112-B *385	AC220-240 50		3200	1461*580	Câble OUI

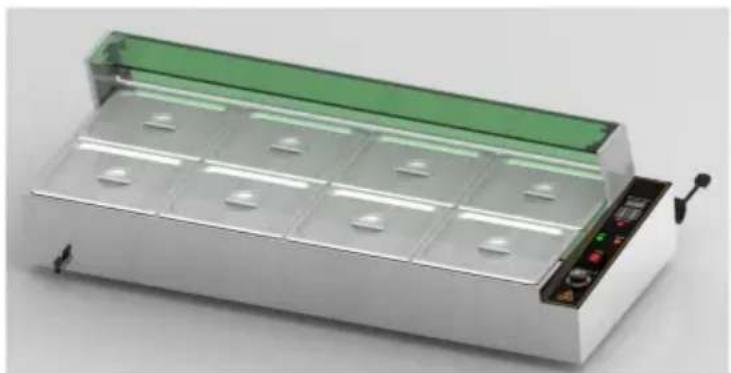

7. Apparence du produit

SC-TC-213	SC-TC-214	SC-TC-215
SC-TC-216	SC-TC-2108	SC-TC-2110
SC-TC-316	SC-TC-319	SC-TC-3112
SC-TC-2108-B	SC-TC-2110-B	SC-TC-3112-B

Remarque : l'emplacement de ce composant électrique est basé sur la conception à ce moment-là, et notre société se réserve le droit d'apporter des modifications à la conception. Si la conception change et que le manuel d'instructions n'est pas mis à jour en temps opportun, nous espérons que le client pourra comprendre !

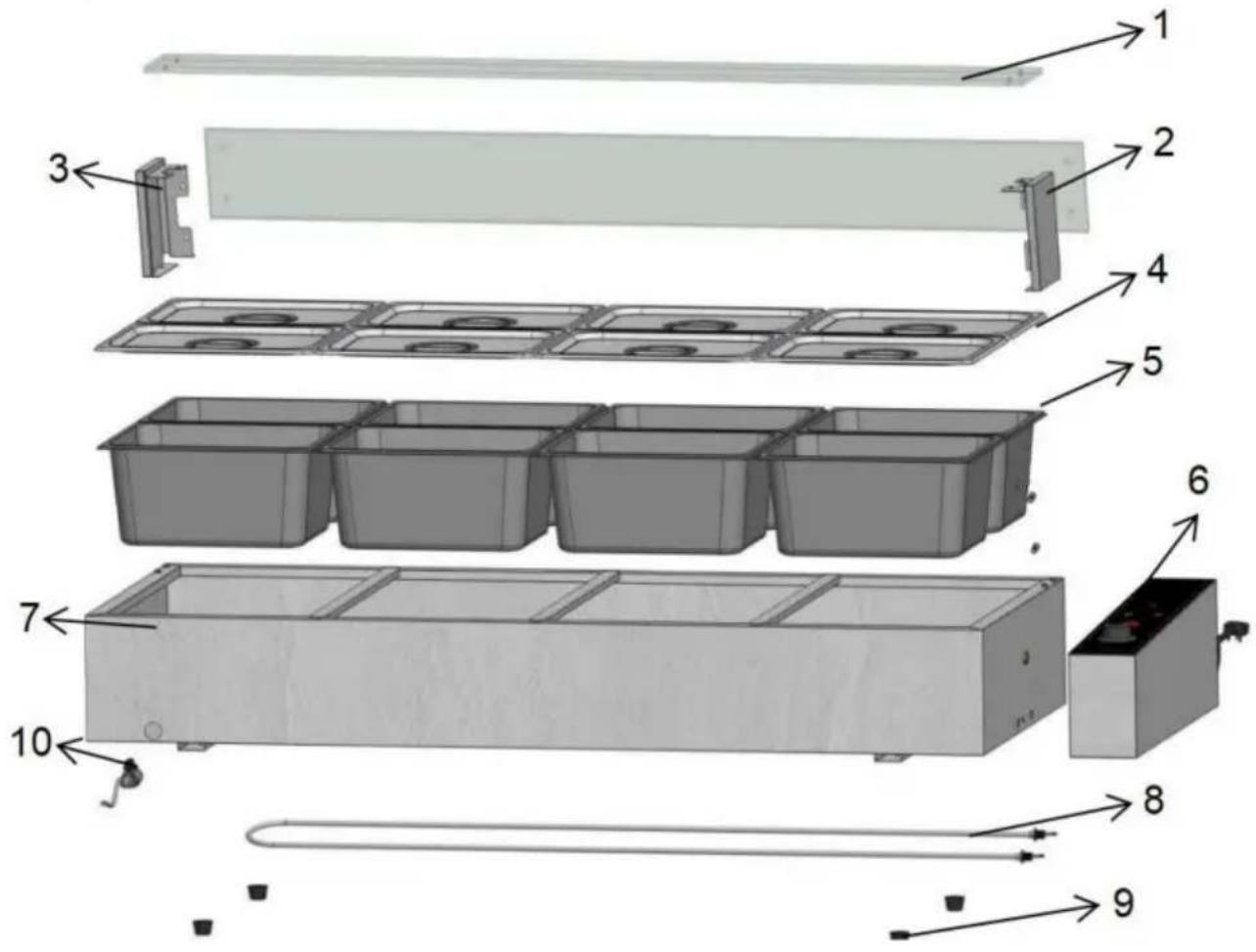

1. Diagramme de structure du produit

SC-TC-2108 LISTE DES FLÈCHES
NON.	NOM	PCS N°		NOM PCS
01 Verre 02 Support de		2 06	Boîtier	de commande 1
verre	droit 03 Support de verre	1 07	Support de réservoir d'eau 8
gauche		8 08	Tube chauffant		1
04	Un demi-couvercle de bassin			Pied de machine 09	1
05 10	Robinet à Denis éasquaphérique	1 4 1

Liste des pièces détachées de la série SC-TC
NON.	NOM PCS NO.			NOM	PC
01	Support de verre droit	1	06 Joint en caoutchouc		8
02	Support de verre gauche	1	07		8Noix
03	Verre	2	08	Ruban téflon	1
04	Vis 09	12		Cuillère	1
05		1	10 Robinet à poilèseur spherifuit Cuillère qu'fuit		1
Attention: Veuillez vérifier si les pièces de rechange sont complètes avant installation!

Schéma d'installation SC-TC-2108

Les méthodes d'installation des séries de piscines de baignade sont cohérentes. voici le schéma d'installation du 2108

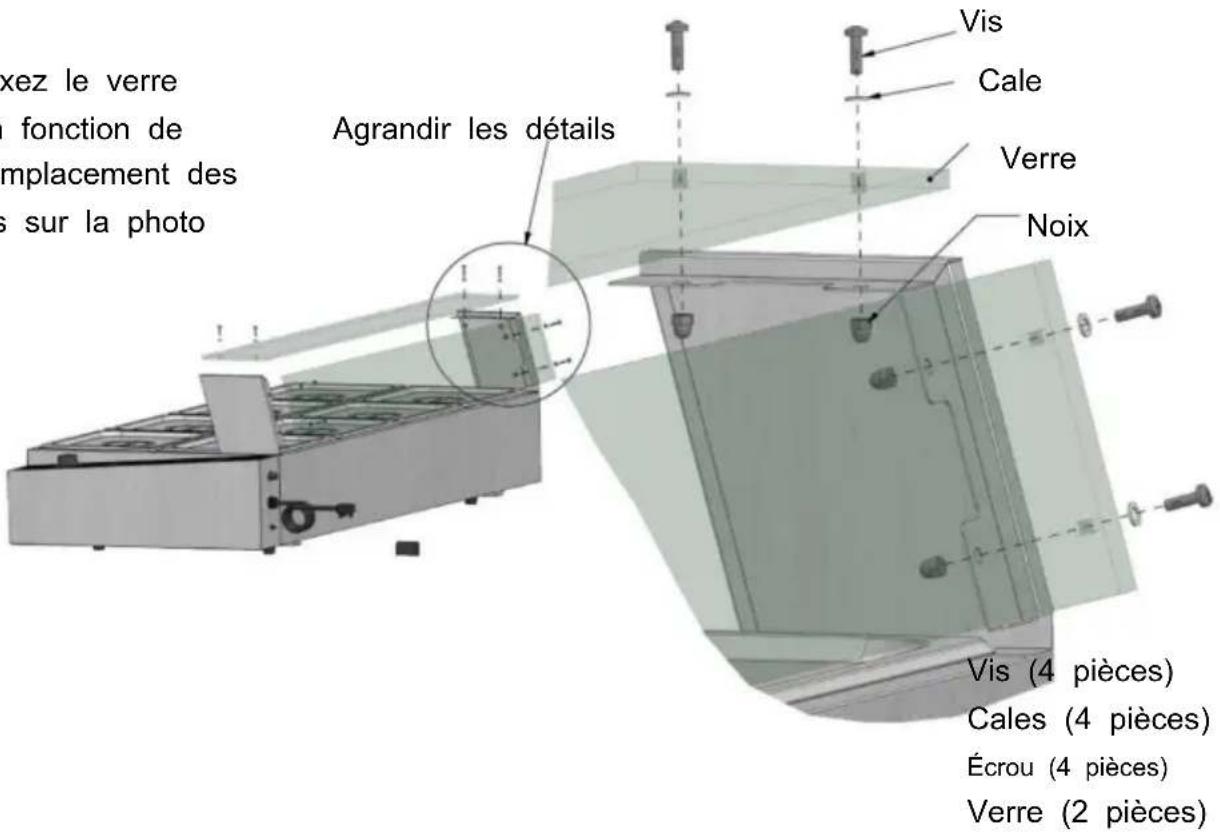

Image agrandie des détails Fixer la partie inférieure du support en verre avec visLe côté gauche est également fixe en utilisant la même méthodeVis (4 pièces)Support de verre gauche (1 pièce)Support de verre droit (1 pièce)

Étape 1

Fixez le verre en fonction de l'emplacement des vis sur la photo

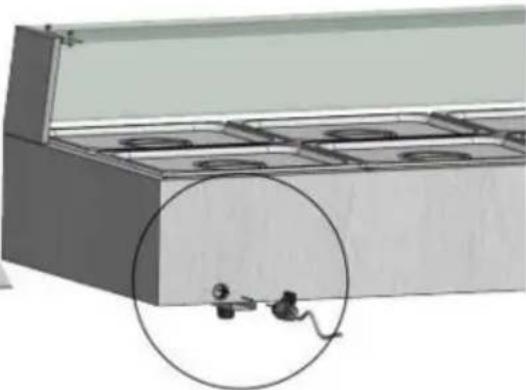

Agrandir les détails

Étape 2

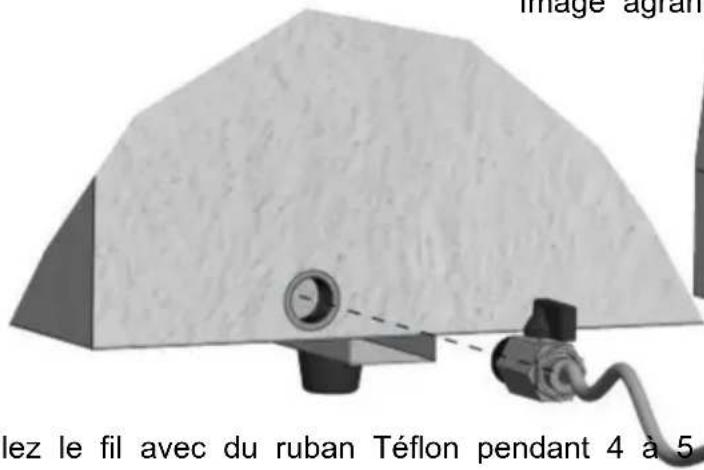

Image agrandie de

Enroulez le fil avec du ruban Téflon pendant 4 à 5 tours, puis serrez-le jusqu'au trou étanche.

Notez qu'à l'avenir, le démontage du robinet nécessitera son remplacement par un nouveau ruban Téflon.

Robinet à boisseau sphérique (1 pièce)

Ruban téflon (1 pièce)

9. Analyse des défauts

NON.	Phénomène de défaut	Raison	Méthode d'exclusion
01	Les voyants vert et rouge sont allumés simultanément et la température n'augmente pas	Le câblage du tube de chauffage électrique est desserré et le tube de chauffage électrique est grillé	Serrez les boulons de câblage du tube de chauffage électrique.Remplacez le tube de chauffag
02	Le voyant de travail est allumé et l'augmentation de la température ne peut pas être contrôlée.	Dysfonctionnement du contrôleur de température	Remplacer le thermostat
03	Le voyant lumineux n'est pas allumé et le contrôle de la température est normal	Le voyant lumineux est grillé	Remplacement des voyants lumineux
04	Impossible d'isoler automatiquement.	Dysfonctionnement du contrôleur de température	Remplacer le thermostat
05	La coque est dotée d'une isolation contre les fuites électriques et/ou les fils intérieurs sont insensibles au contact des mains avec le boîtier.		Envoyer au service de maintenance pour réparation.

Attention : les problèmes ci-dessus sont fournis à titre d'analyse et de référence uniquement. Ne les traitez pas vous-même. Des professionnels compétents sont tenus de les examiner et de les réparer. En cas d'anomalies de sécurité telles qu'une fuite électrique, l'alimentation électrique doit être coupée en temps opportun et l'utilisation doit être arrêtée !
