MODE D'EMPLOI RFS-065 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MACHINE À TRACER LES LIGNES

RFS-065/RFS-050

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

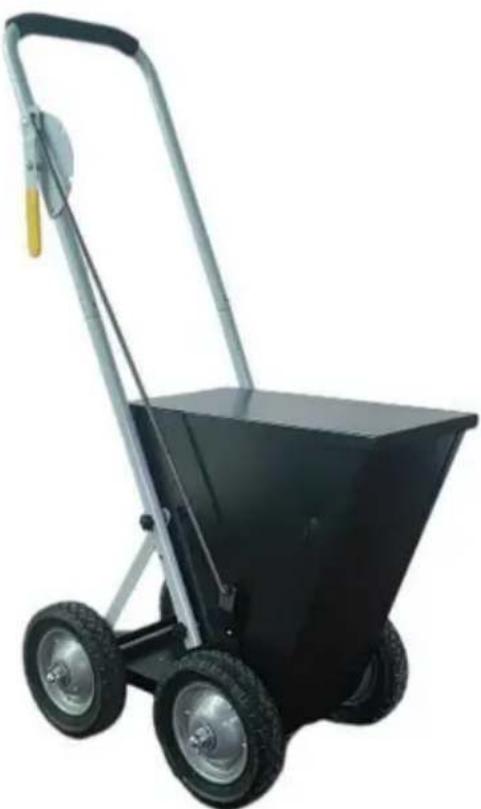

RFS-065/RFS-050

(L'image est à titre indicatif uniquement ; veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ ET PRÉCAUTIONS

Symbole Description du symbole
	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, avertissement ou danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez toujours suivre les recommandations ci-dessous.

AVERTISSEMENT : Pour réduire le risque de blessure, l'utilisateur doit lire le

Lisez attentivement le manuel d'instructions.

1. À utiliser uniquement comme prévu. Le produit n'est pas un jouet et ne peut pas être utilisé par les enfants pour éviter qu'ils ne se blessent par erreur.
2. Le produit ne peut pas être utilisé pour blesser des personnes de manière malveillante.
3. Tenir à l'écart des flammes nues.
4. Tenir à l'écart des objets pointus, des lames et autres objets, afin de ne pas rayer le produit.

CONSERVEZ CES INSTRUCTIONS

LISTE DES PIÈCES

QTÉ D'ARTICLES		PHOTO	ARTICLE	Qté	PHOTO
Utilisateur A manuel	1		Roue en J	4
B-M6x35 vis	6		Poteau de support K	2	[04KD]
Engrenage C levier	1		Accoudoir en L (y compris contrôle préinstallé module)	1
Goupille fendue en D	3		Lien d'accoudoir en M	4
E-M4x12 vis	2		Essieu à roue N	2
Couverture F	1		Mélangeur O	1
Short en G printemps	4		Déflecteur de poudre P	1	[04ZW]
Joint en H	8		Cadre Q-main	1
Je-M12x12 rond écrou de tête	4

(L'image est à titre indicatif uniquement ; veuillez vous référer à l'objet réel)

INSTALLATION

ÉTAPE 1 : Installer les roues

Préparez les éléments suivants.

			—
Goupille fendue en D*2	Ressort court G*4 Joint H*8		Je-M12x12 rondécrou de tête*4	Roue en J*4
Poteau de support K*2	Essieu de roue N*2	Mélangeur O*1 Déflecteur de poudre P*1		Q-principalcadre*1

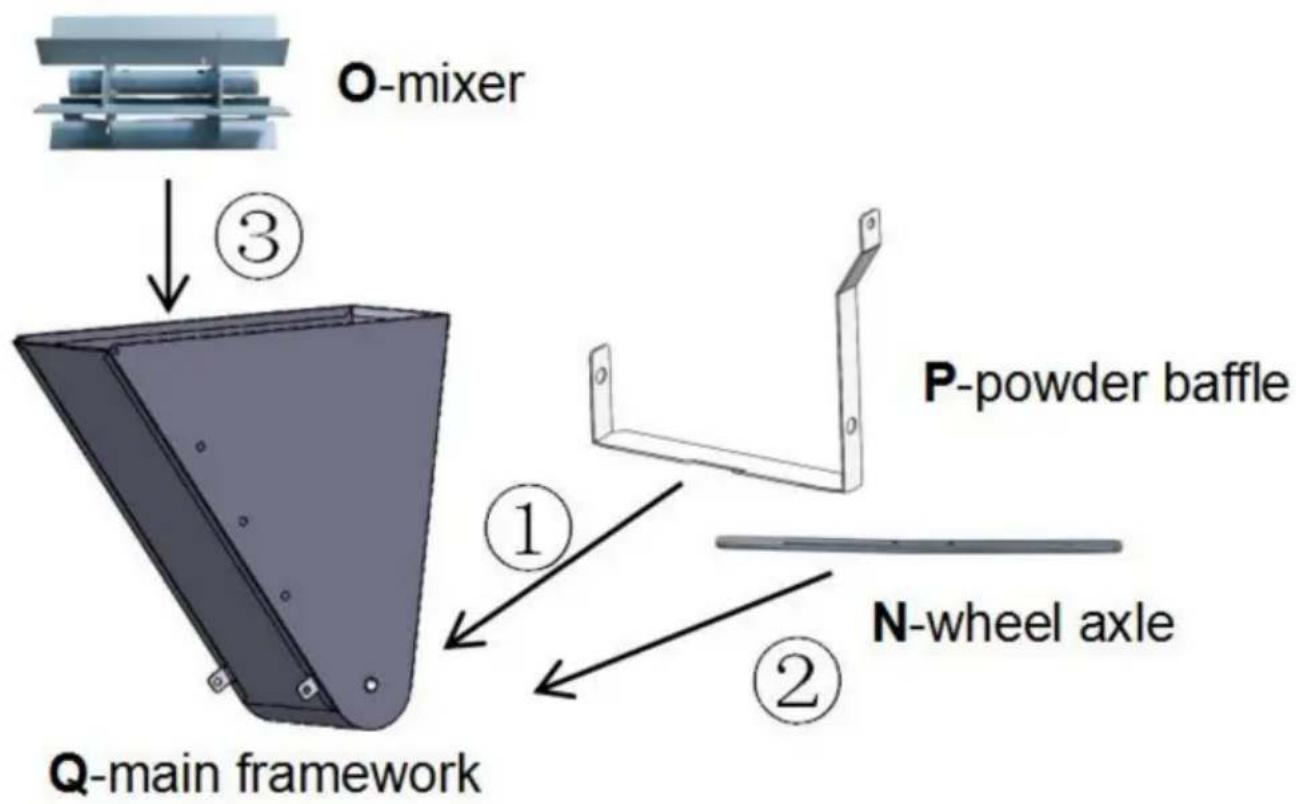

Tout d'abord, alignez les trous du P-powder shuffle et du cadre Q-main.

attention à l'orientation du déflecteur de poudre P comme indiqué sur la figure.Ensuite enfilez l'axe de la roue N à travers le déflecteur de poudre P, le cadre principal Q et Mélangeur O en séquence.

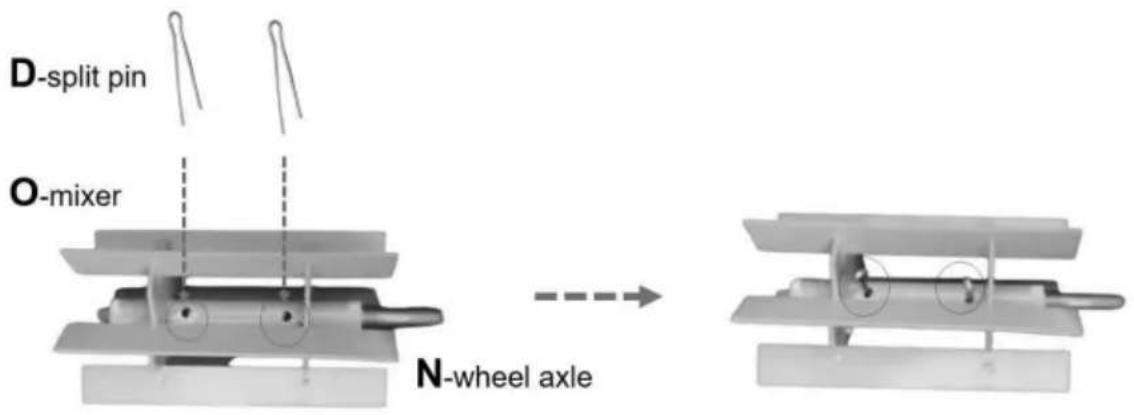

Alignez les trous du mélangeur O et de l'axe de la roue N, puis insérez la goupille fendue en D. Repliez la goupille fendue si nécessaire.

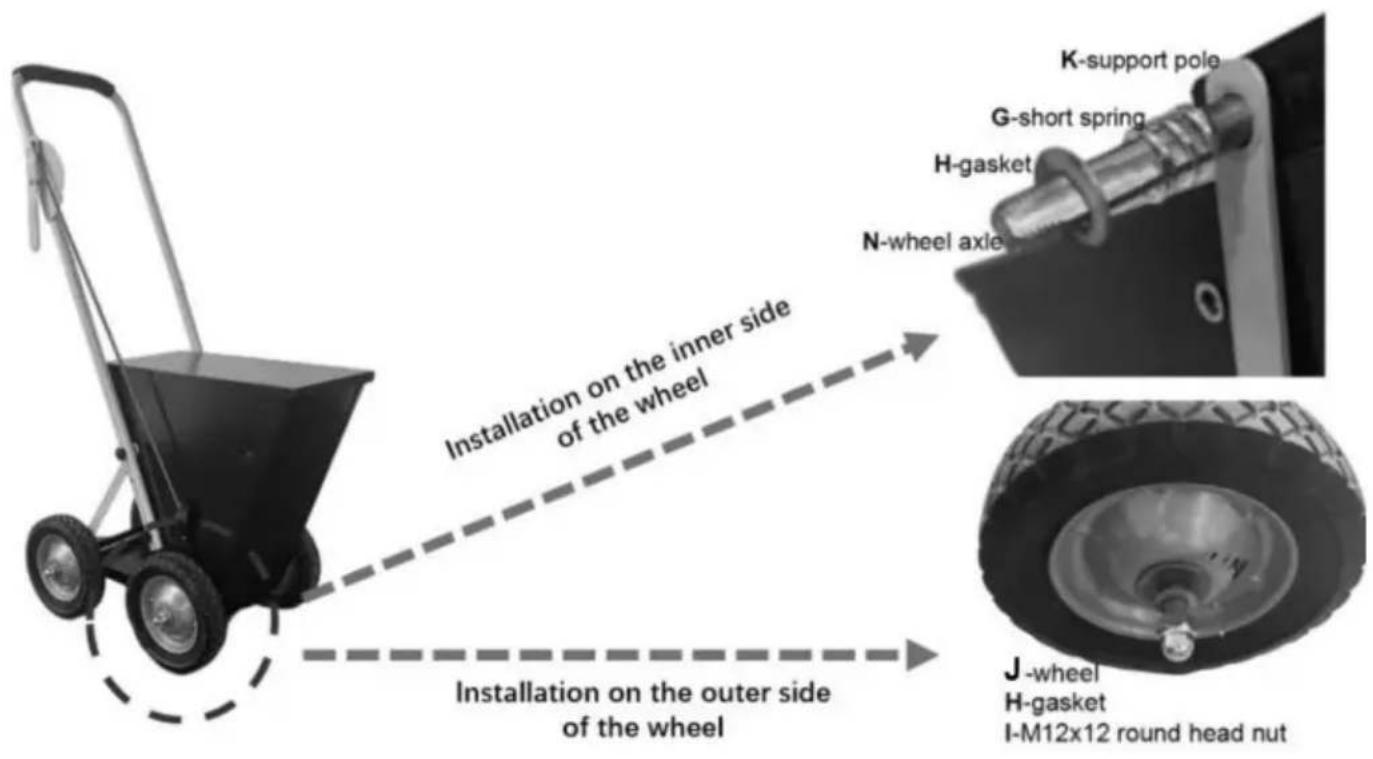

Installez un poteau de support K, un ressort court G, un joint H, une roue J et un joint en H sur un côté de l'essieu dans l'ordre, puis verrouillez-les avec un écrou I-M12. Faites attention à l'orientation de la roue en J. Répétez les étapes pour une autre roue. Les étapes pour les autres roues sont similaires (sans le mélangeur O et le support K) pôle).

ÉTAPE 2 : Installer le couvercle Préparez les éléments suivants.

Couvercle F*1

Vis E-M4x12*2

Pièces installées

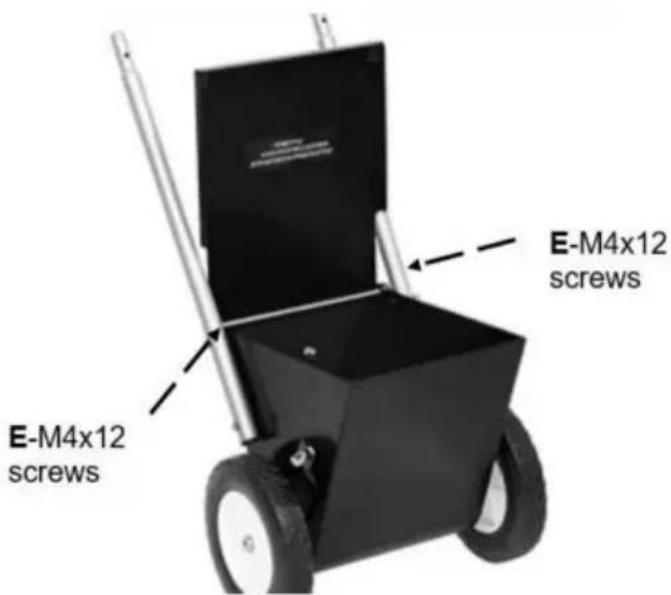

Alignez les trous sur le couvercle F et le cadre Q-main, et serrez-les avec Vis E-M4x12.

ÉTAPE 3 : Installer le composant de réglage Préparez les éléments suivants.

Accoudoir en L (y compris le module de commande préinstallé) * 1 Vis B-M6x35 * 6
Lien d'accoudoir en M*4

Levier de vitesse C*1
Goupille fendue en D*1

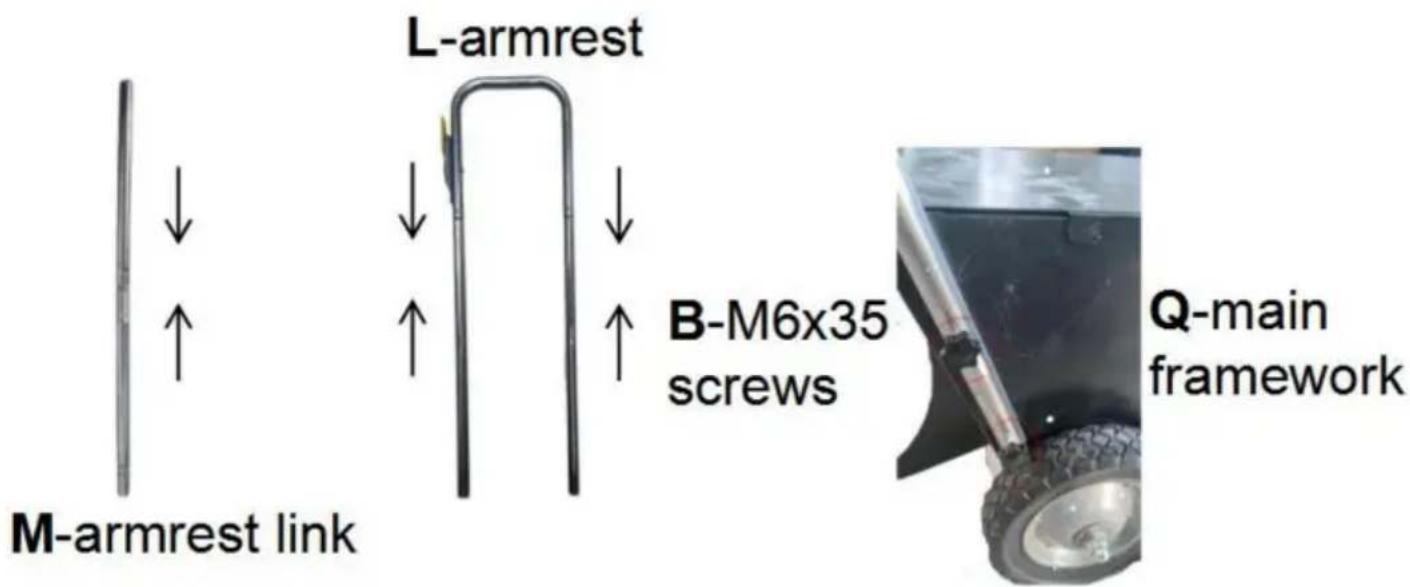

Connectez les liens de l'accoudoir en M par paires, puis connectez-les à l'accoudoir en L. Alignez les trous des liens de l'accoudoir en M, du poteau de support en K et du cadre principal en Q, et serrez-les avec des vis B-M6x35.

M-armrest link L-armrest B-M6x35 screws Q-main framework

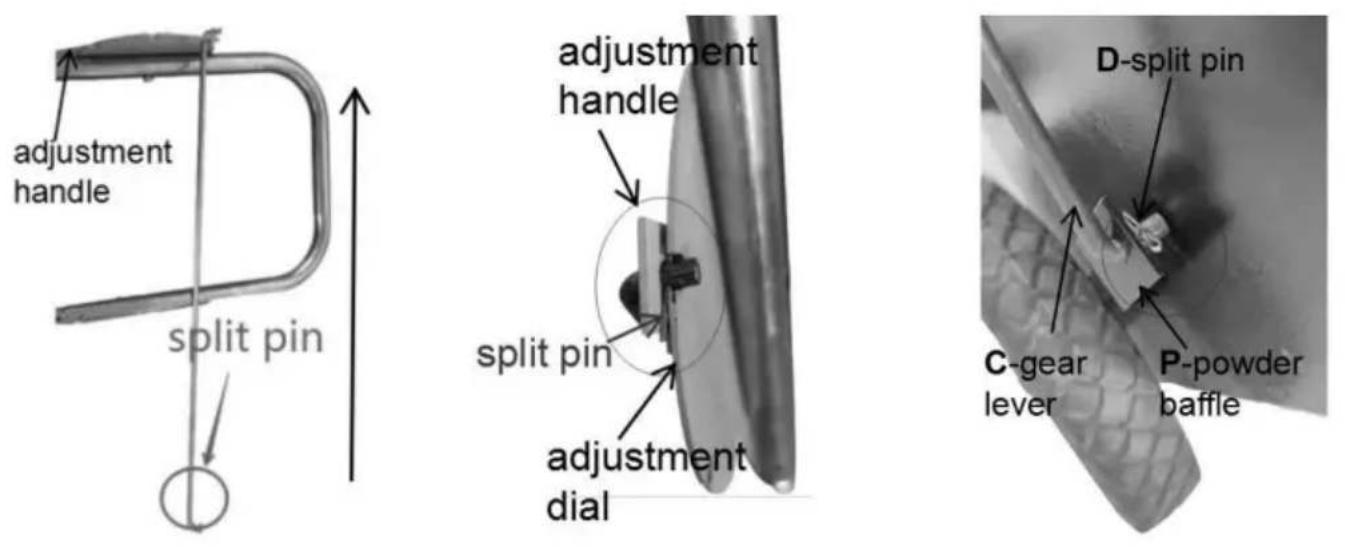

Insérez le levier de vitesse C sans goupille dans le trou de la poignée de réglage et serrez la goupille entre la poignée de réglage et la molette de réglage. Ensuite, insérez le levier de vitesse C dans le trou du déflecteur de poudre P et fixez-le avec la goupille fendue en D.

ÉTAPE 4 : Ajustez la largeur de la ligne

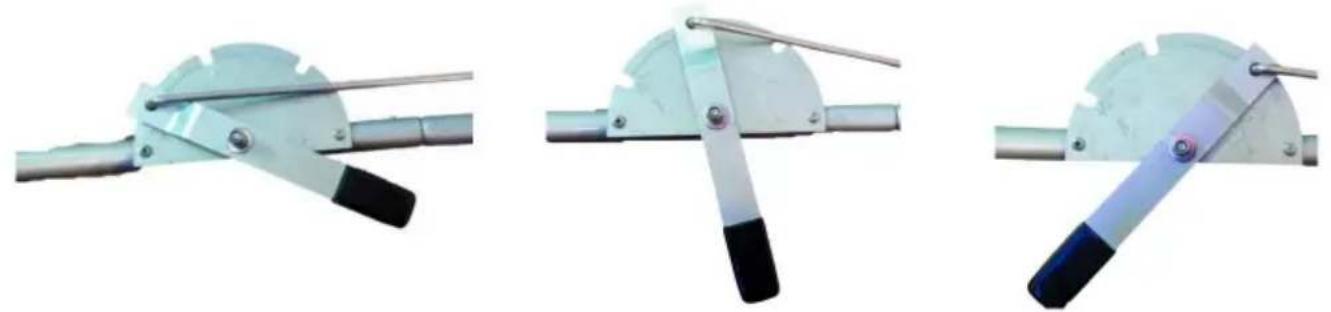

Comme indiqué sur la figure, il y a trois engrenages (arrêt, 2", 4") sur la molette de réglage.

Insérez le levier de vitesses dans différentes positions pour obtenir la largeur de ligne correspondante.

CONSEILS

1. Avant de tracer des lignes, assurez-vous de nettoyer le sol et de le garder sec.
2. L'effet est lié à la vitesse d'avancement. Nous recommandons une marche avant vitesse de 0,15 m/s. Des ajustements peuvent être effectués en fonction de la réalité situation.
