MANUALE UTENTE RFS-065 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER TRACCIARE LE LINEE

Codice RFS-065/RFS-050

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Codice RFS-065/RFS-050

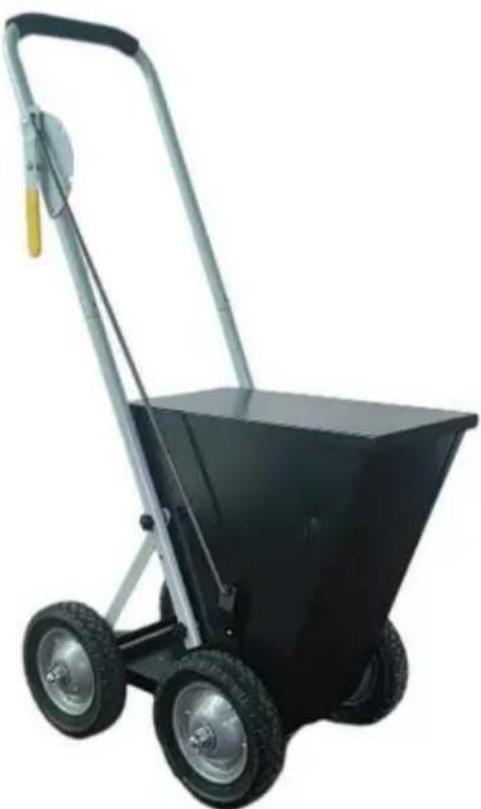

(L'immagine è solo a scopo illustrativo; fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

Simbolo Simbolo Descrizione
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre le raccomandazioni indicate di seguito.

ATTENZIONE: Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso.

attentamente il manuale di istruzioni.

1. Utilizzare solo come previsto. Il prodotto non è un giocattolo e non può essere utilizzato da bambini per evitare che si facciano male per errore.
2. Il prodotto non può essere utilizzato per ferire volontariamente le persone.
3. Tenere lontano da fiamme libere.
4. Tenere lontano da punte affiliate, lame e altri oggetti, per non graffiare il prodotto.

SALVA QUESTE ISTRUZIONI

ELENCO DEI PEZZI

ARTICOLO QTY		FOTO	ARTICOLO	Quantità	FOTO
Utente A manuale	1		Ruota a J	4
B-M6x35 viti	6		Palo di supporto K	2	[H800]
Ingranaggio C leva	1		Bracciolo a L (compreso controllo preinstallato modulo)	1
Perno diviso a D	3		Collegamento bracciolo M	4
E-M4x12 viti	2		Assale ruota N	2
F-copertina	1		Miscelatore O	1
G-corto primavera	4		Deflettore in polvere P	1	[TTT]
Guarnizione H	8		Struttura Q-main	1
Io-M12x12 girare dado a testa	4

(L'immagine è solo a scopo illustrativo; fare riferimento all'oggetto reale)

INSTALLAZIONE

STEP1: Installare le ruote

Preparare i seguenti elementi.

			—
Perno diviso a D*2	G-molla corta*4 H-guarnizione*8		lo-M12x12 giraredado a testa*4	Ruota a J*4
K-palo di supporto*2 N-asse ruota*2 O-miscelatore*1			Deflettore in polvere P*1	Q-principalestruttura*1

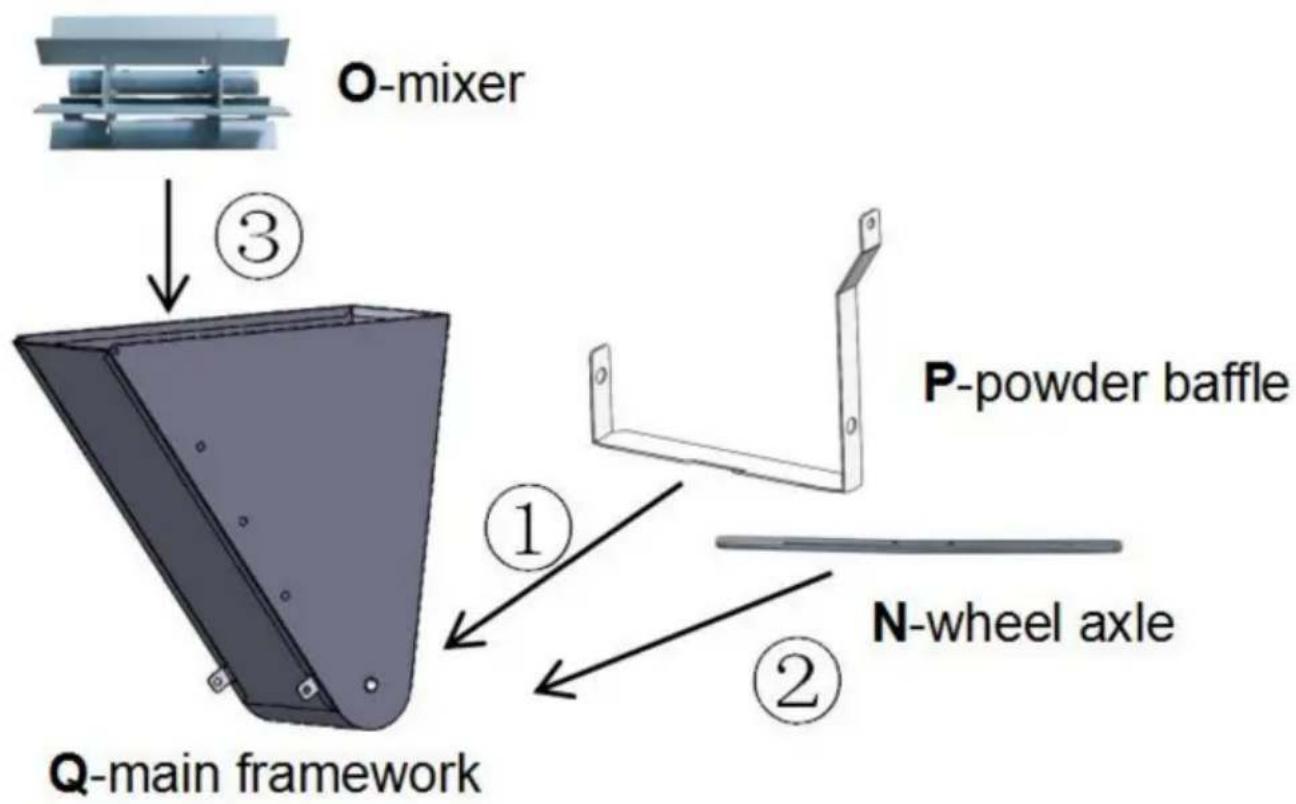

Per prima cosa, allineare i fori del P-powder shuffle e del Q-main framework. Pagamento attenzione all'orientamento del deflettore di polvere P come mostrato nella figura. Quindi infilare l' asse della ruota N attraverso il deflettore in polvere P, il telaio principale Q e O-mixer in sequenza.

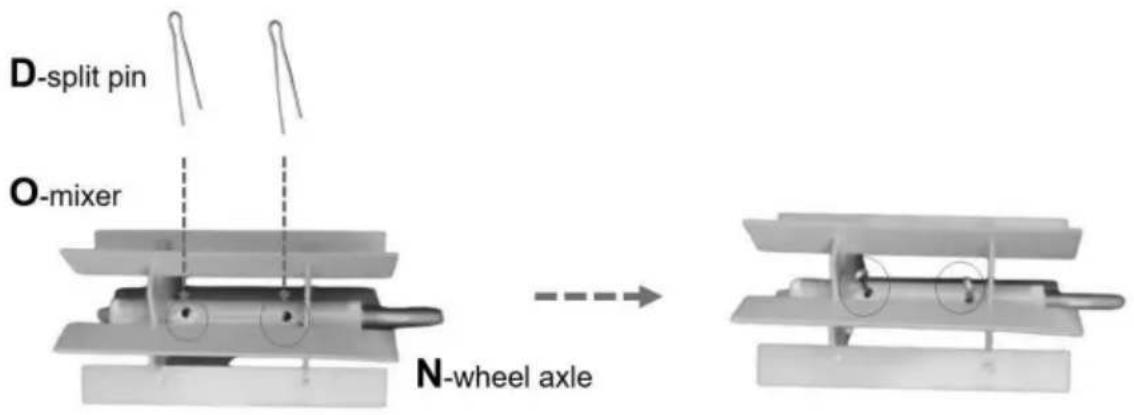

Allineare i fori del miscelatore O e dell'asse della ruota N, quindi inserire il perno diviso D. Se necessario, piegare la coppiglia.

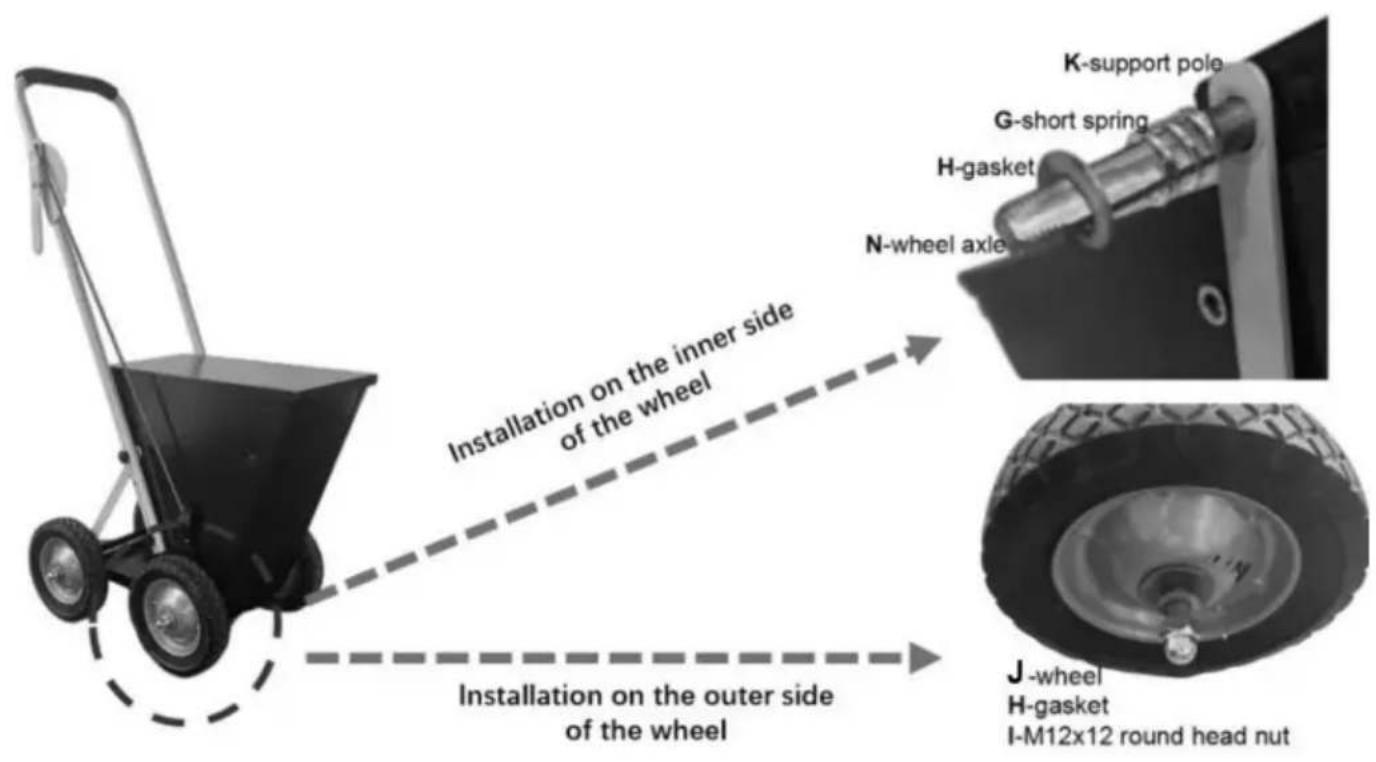

Installare un palo di supporto K, una molla corta G, una guarnizione H, una ruota J e una guarnizione H in un lato dell'assale nell'ordine, quindi bloccarle con il dado I-M12. Prestare attenzione all'orientamento della J-wheel. Ripetere i passaggi per un'altra ruota. I passaggi per le ruote di riposo sono simili (non avendo il miscelatore O e il supporto K palo).

PASSO 2: Installare la copertura

Preparare i seguenti elementi.

Viti E-M4x12*2F-copertina*1
Parti installate

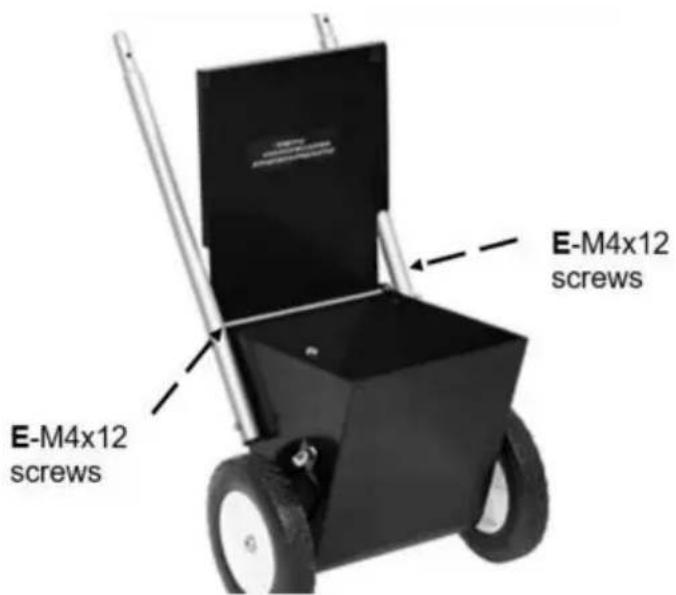

Allineare i fori sul coperchio F e sulla struttura principale Q e serrarli con Viti E-M4x12.

FASE 3: Installare il componente di regolazione Preparare i seguenti elementi.

Bracciolo a L (incluso modulo di controllo preinstallato)*1 Viti B-M6x35*6
Collegamento bracciolo M*4

Leva del cambio C*1

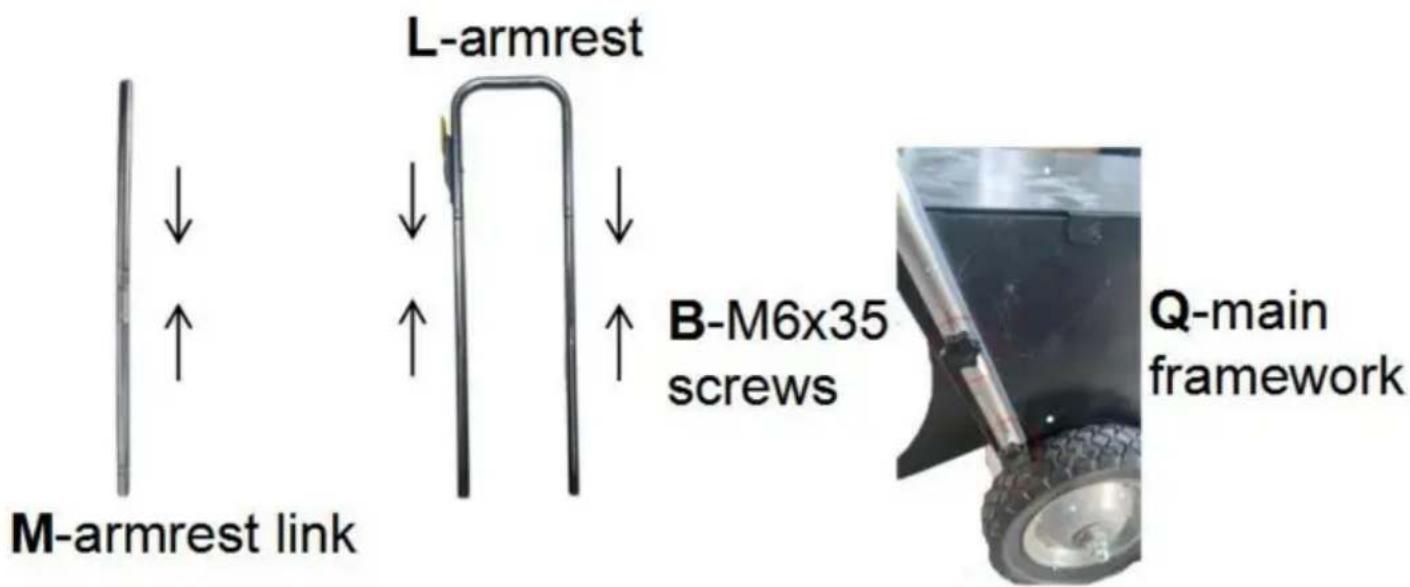

Collegare i collegamenti del bracciolo M a coppie e quindi collegarli al bracciolo L. Allineare i fori dei collegamenti del bracciolo M, del palo di supporto K e della struttura principale Q e serrarli con viti B-M6x35.

M-armrest link L-armrest B-M6x35 screws Q-main framework

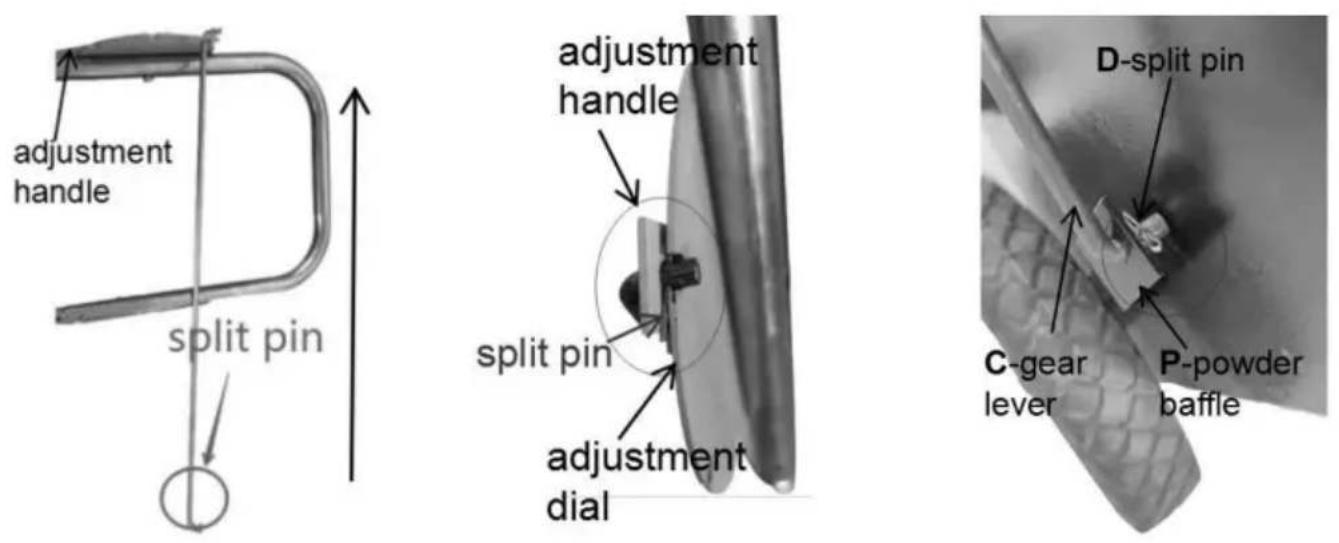

Inserire la leva del cambio C senza perno nel foro della maniglia di regolazione e bloccare il perno tra la maniglia di regolazione e il quadrante di regolazione. Quindi, inserire la leva del cambio C nel foro del deflettore della polvere P e fissarla con il perno diviso D.

PASSO 4: Regola la larghezza della linea

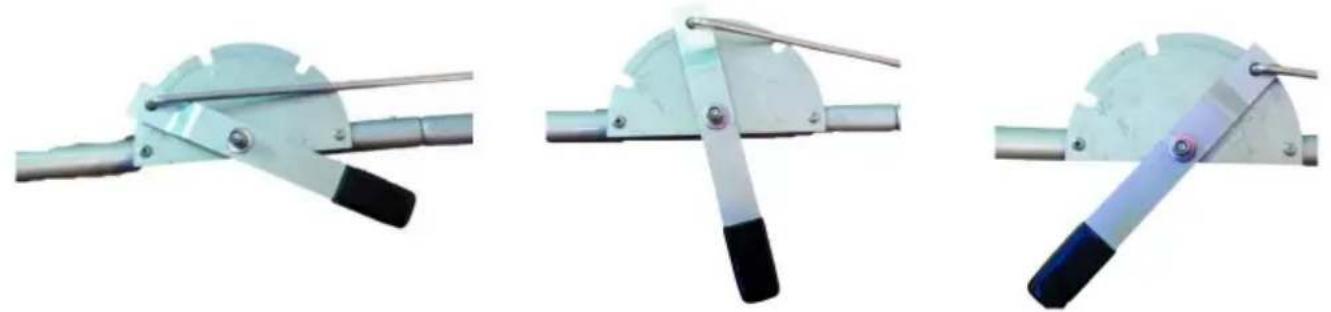

Come mostrato nella figura, sulla manopola di regolazione ci sono tre marce (spento, 2", 4"). Inserire la leva del cambio in diverse posizioni per ottenere la larghezza della linea corrispondente.

SUGGERIMENTI

1. Prima di tracciare le linee, assicurarsi di pulire il terreno e di mantenerlo asciutto.
2. L'effetto è correlato alla velocità di avanzamento. Consigliamo una velocità di avanzamento velocità di 0,15 m/s. È possibile effettuare regolazioni in base alla situazione effettiva situazione.
