MODE D'EMPLOI NMDP33-G18-60-12 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

POMPE À EAU POTABLE 12 VOLTS

MODÈLE : NMDP33-G18-60-12 / NMDP33-G30-50-12 / NMDP33-G35-50-12

Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.

ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte des déchets dans l'Union européenne. Cela s'applique au pro à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déménagers normaux, mais doivent être déposés dans un point collecte pour le recyclage des appareils électriques et électron

La série 33 est une machine économique conçue pour la flexibilité. La série 3 chambres est notre pompe à eau robuste. Elle fournit un débit d'eau volume élevé avec un cycle de pompage réduit, grâce au grand diaphragm trois chambres. Avec interrupteur à la demande. La série 33 est disponible trois tailles, 1,8 GPM/60 psi, 3,0 GPM/50 psi et 3,5 GPM/50 psi, pour reçu à vos exigences particulières avec des performances prévisibles positives. La série 33 peut réduire les cycles rapides et permettre à l'eau de refluer de sortie vers le côté entrée de la pompe. Nous proposons également une de raccords et de filtres faciles à connecter.

Propriété

Caractéristiques

	NMDP33-G18-60-12	NMDP33-G30-50-12	NMDP33-G35-50-12
Tension nominale	12 V CC	12 V CC	12 V CC
Pression nominale	60 PSI	50 PSI	50 PSI
Numéro de chambre	3 pièces	3 pièces	3 pièces
Débit max.	1,8 GPM	3,0 GPM	3,5 GPM
Diamètre d'entrée/sortie	1/2" MNPT	1/2" MNPT	1/2" MNPT

Une liste de fonctionnalités incroyable, des composants de haute qualité et des performances étonnantes. La conception à trois chambres à grand volume, entraînée par un moteur robuste, produit des débits de 1,8 GPM/GPM/3,5 GPM, capable de s'auto-amorcer jusqu'à 6 pieds verticaux et peu fonctionner à sec, ce qui en fait le leader du rapport prix/performance. C pompe offre également une variété de raccords et de filtres faciles à connecter.

FEATURES

·Pompe à membrane à 3 chambres
-Service continu
- Modèle de montage standard industriel
- Fonctionnement à sec pour des charges de travail normales
·Automatique : contrôlé par pressostat
·Auto-amorçant
·Fonctionnement silencieux
• Protection contre l'allumage

APPLICATIONS

• Système d'eau sous pression pour yacht/camping-car/caravane
• Appareils de pulvérisation (pulvérisateurs montés sur véhicule, pulvérisateurs électriques)
• Machines de nettoyage, humidificateurs, purification de l'eau, appareils

médicaux

• Remplissage de boissons alimentaires et transfert de liquides
• Système d'eau solaire
• Tout autre système de pressurisation

INSTALLATION

Matériels

1. pompe à membrane avec accessoires associés
2. (au moins) morceaux de tuyaux flexibles renforcés, avec une résistance l'effondrement deux fois supérieure à la pression d'effondrement à l'entrée tuyau doit avoir au moins 1/2" de diamètre)
3. colliers de serrage et vis en acier inoxydable
4. vis pour fixer la pompe à la surface de montage
   1 interrupteur de coupure électrique
   1 fusible
   1 tournevis
   1 outil de coupe puissant pour les tubes (si vous le souhaitez) Ruban t ou produit d'étanchéité

Installation

1. La pompe peut être montée dans n'importe quelle position. Si elle est montée verticalement, la tête de pompe doit être en position basse pour toute fuite dans le carter du moteur en cas de dysfonctionnement.
2. Fixez les pieds, mais ne les comprimez pas. Un serrage excessif des fixation peut réduire leur capacité à dissiper le bruit et les vibrations.
3. Les tuyaux d'entrée et de sortie doivent être renforcés avec un diamè intérieur de 1/2" (13 mm). Le diamètre des lignes d'alimentation de dériv et individuelles à partir de la sortie ne doit pas être inférieur à 3/8" (10
4. Raccordez le système à l'aide de tubes flexibles tressés à haute press x la puissance de la pompe) pour minimiser les vibrations et le bruit.

5. N'appliquez pas de pression d'entrée supérieure à 30 psi. En général, essayez d'éviter complètement toute pression d'entrée.

6. Évitez les pliures ou les raccords qui pourraient entraîner des restrictio excessives.

7. Le filtre doit être fixé au côté entrée.
8. Les raccords doivent être fixés pour éviter les fuites
9. Utilisez des colliers aux deux extrémités du tuyau pour éviter les fuites dans la conduite d'eau.
10. Si un clapet anti-retour est installé dans la plomberie, il doit avoir ur pression de rupture ne dépassant pas 2 psi.
11. Si vous appliquez un produit d'étanchéité ou du ruban de plomberie, à ne pas en mettre trop. serrer, car ils pourraient être aspirés.
12. Cette pompe doit être câblée sur son propre circuit dédié. Connectez câble positif (rouge) à la borne positive de votre batterie et le câble nég (noir) à la borne négative de votre batterie.
13. Dans un endroit facilement accessible, installez un interrupteur pour contrôler l'alimentation électrique de la pompe. Éteignez la pompe lorsqu'elle n'est pas utilisée pendant une période prolongée ou lorsque le réservoir vide.
14. Le circuit électrique doit être protégé par un dispositif de protection c les surintensités (fusible) sur le câble positif. Cette pompe nécessite un fu de 15 ampères.
15. Le circuit de la pompe ne doit inclure aucune autre charge électrique
16. La pompe d'alimentation en eau n'étant pas indispensable, reportez-vous au tableau des câbles sous les informations électriques. Assurez-vous d'av le calibre de câble adapté à la longueur de câble que vous utilisez.
17. Après l'installation, vérifiez la tension du moteur de la pompe. La ten doit être vérifiée lorsque la pompe est en fonctionnement. La pleine tensi doit être disponible au niveau du moteur de la pompe à tout moment.

Remarques

1. Il est recommandé d'utiliser un tuyau flexible pour l'eau potable ou un PEX plutôt qu'une tuyauterie rigide au niveau de la pompe. Si vous chois d'utiliser une tuyauterie rigide, prévoyez une courte longueur de tuyau entre tuyau et la pompe pour éviter le bruit et les vibrations.

2. Nous faisons Nous déconseillons l'utilisation de ferrures métalliques. Dar la mesure du possible, utilisez les ferrures en plastique fournies.

3. Ne réglez pas le bypass personnellement sans l'aide d'un technicien.
4. Le manque de désinfection et d'entretien est l'une des principales raiscés des performances médiocres de la pompe. Veuillez effectuer l'entretien et l'hivernage de la pompe à des moments appropriés, en particulier avant et après une période de stockage.

ACCESSORIES

1 thème	Quantité
	NMDP33-G18-60-12	NMDP33-G30-50-12	NMDP33-G35-50-12
Manuel	1	1	1
Adaptateur de tuyau	x	2	2
Filtre	x	1	1
Boulon hexagonal	x	1	1
Ruban d'étanchéité	x	1	1

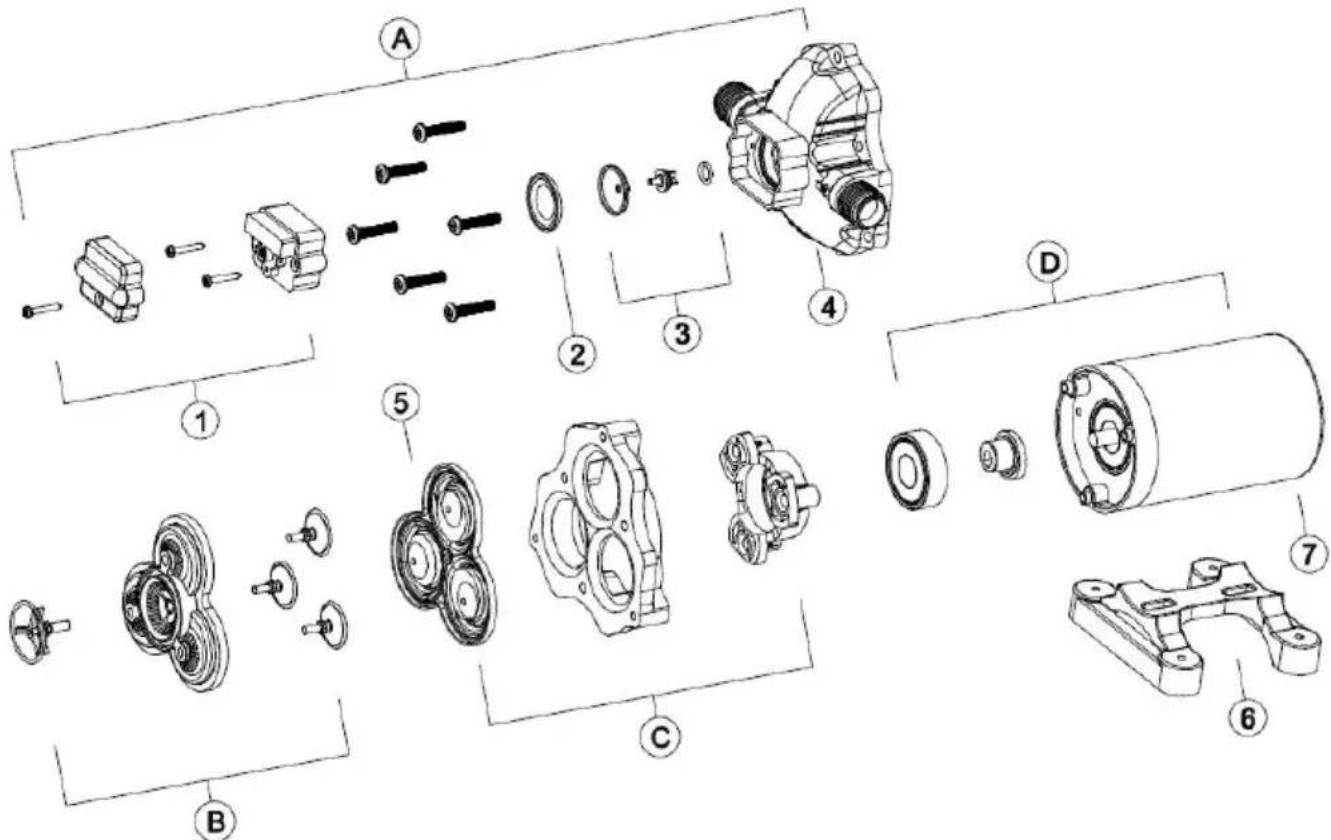

EXPLODED VIEWS

CLÉ	Description	Quantité
UN	Ensemble de tête de pomp	1
B	Ensemble de soupapes	1
C	Assemblage de diaphragme	1
D	Ensemble moteur	1
1	Interrupteur à pression	1
2	Diaphragme du pressostat	1
3	Noyau de valve	1
4	Tête de pompe	1
5	Diaphragme	1
6	Pied en caoutchouc	1
7	Moteur	1

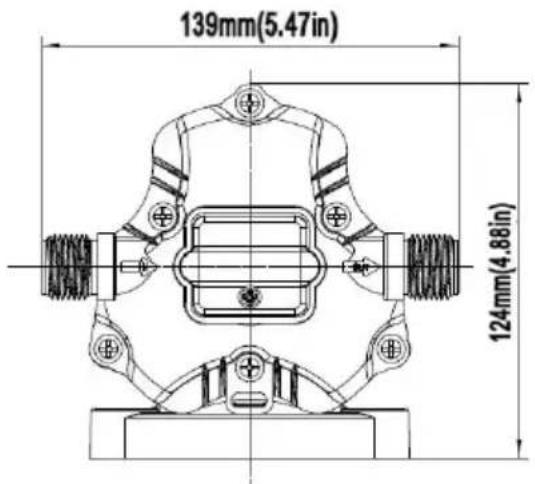

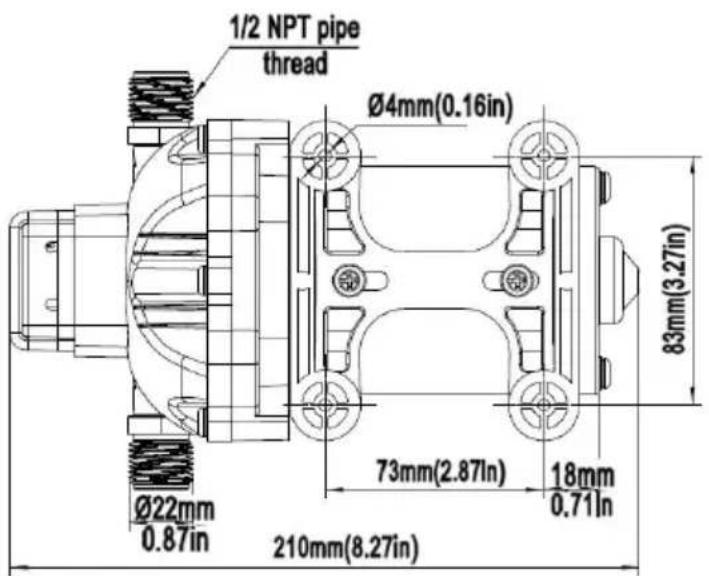

PRODUCT SIZE

1/2 NPT pipe thread Ø4mm(0.16in) Ø22mm 0.87in 210mm(8.27in) 73mm(2.87in) 18mm 0.71in 83mm(3.27in)

139mm(5.47in) 124mm(4.88in)

TROUBLESHOOTING

DÉBIT PULSÉ - LA POMPE FONCTIONNE PAR CYCLES DE MARCHE ET D'ARRÊT

-Vérifiez que les lignes ne sont pas pliées.
- Les conduites ou les raccords de plomberie sont peut-être trop petits.
- Nettoyer les robinets et les filtres.
-Vérifiez l'étanchéité des raccords pour détecter les fuites d'air.

DÉFAUT D'AMORÇAGE MAIS LE MOTEUR FONCTIONNE - PAS DE DÉCHARGE DE LA POMPE

• Conduite d'admission ou de refoulement restreinte.
  ·Fuite d'air dans la conduite d'admission.
  •Membrane de pompe perforée
  ·L'alimentation initiale en ampères n'est pas suffisante pour démarrer correctement le moteur.
• Des débris obstruent les valves.
  ·Fissure dans le boîtier de la pompe.

LE MOTEUR NE S'ALLUME PAS

• Câblage desserré ou incorrect.
- Le circuit de la pompe n'a pas de puissance.
- Fusible grillé.
- Pressostat défectueux.
• Moteur défectueux.

LA POMPE NE S'ARRÊTE PAS APRÈS LA FERMETURE DE TLES APPAREILS

• Diaphragme perforé.
- Fuite de la conduite de refoulement.
- Pressostat défectueux.
- Tension insuffisante.
• Vannes obstruées dans la tête de pompe.

FAIBLE DÉBIT ET PRESSION

• Fuite d'air à l'admission de la pompe.
• Accumulation de débris à l'intérieur de la pompe ou de la plomberie.
• Roulement de pompe usé (éventuellement accompagné d'un bruit fort).
  • Diaphragme perforé.
  • Moteur défectueux.

BRUYANT

- Vérifiez si les pieds de montage sont trop comprimés.

- La surface de montage est-elle flexible ? Si c'est le cas, cela peut en du bruit.

·Vérifiez que la tête/les vis ne sont pas desserrées.

- Si la pompe est raccordée à un tuyau rigide, elle peut transmettre le facilement.

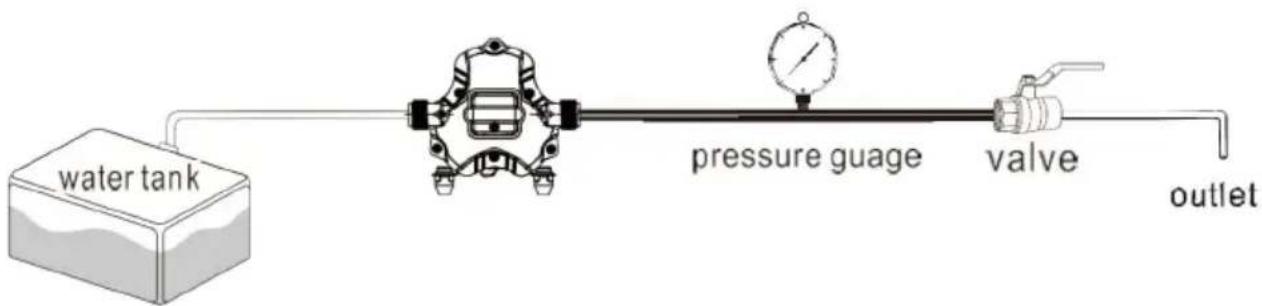

INSTALL THE PUMP AS THE PICTURE 1

CONSEIL : La plage de réglage de la pression est limitée. Veuillez 1 fonctionner l'appareil sous la supervision de techniciens professionnels, sino la machine risque de ne pas fonctionner normalement.

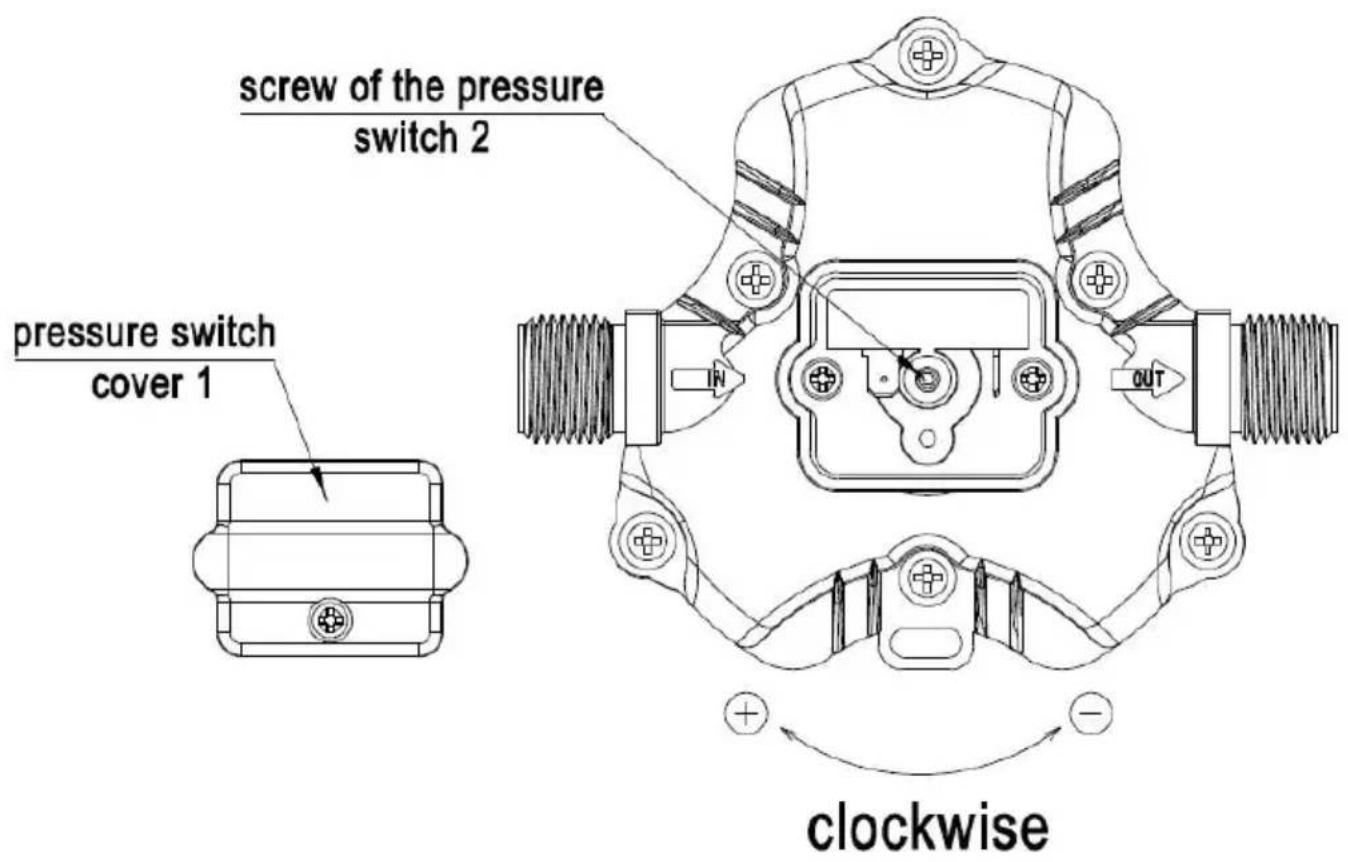

RÉGLAGE DE LA PRESSION D'ARRÊT DE LA POMP

Étape 1 : Retirez le couvercle du pressostat (n° 1)

Étape 2 : Ajustez finement la vis de réglage de la pression (numéro du pressostat avec une clé de 2 mm, si vous souhaitez augmenter la tournez-la dans le sens des aiguilles d'une montre, si vous souhaitez la pression, tournez-la dans le sens inverse des aiguilles d'une montre Étape 3 : Installez le couvercle du pressostat (n° 1)

picture 2

Veuillez consulter un technicien professionnel au cas où le bypass se nécessaire. ajustement. Un réglage incorrect de la dérivation peut endommager le pompe.

Le bypass est préréglé pour un fonctionnement optimal de la pompe votre l'application nécessite un réglage différent pour le bypass, vous pouvez changez-le vous-même. Serrez soigneusement la vis pour augmenter ou desserrer la vis pour diminuer la pression minimale de fonctionnement du by-pass.

CAUTION

Veuillez suivre le manuel d'instructions pour installer le produit. toute a en dehors de ce qui est recommandé dans ce manuel peut entraîner dommage à la pompe.

*Des modifications mineures peuvent être apportées aux numéros inclu dans le manuel d'utilisation sans préavis.
