GEBRUIKSAANWIJZING NMDP33-G18-60-12 Vevor

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

CORRECTE VERWIJDERING Dit product is onderworpen aan de bepalingen van de Europrichtlijn 2012/19/EU. Het symbool met een doorgestreepte afva geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten of zodanig zijn gemarkeerd, mogen niet met het normale huishou afval worden weggegooid, maar moeten worden ingeleverd bij inzamelpunt voor recycling van elektrische en elektronische apparaten.

De 33-serie is een economisch werkpaard en is ontworpen voor flexibiliteit 3-kamerserie is onze Heavy-Duty waterpomp. Hij levert een grote waterstrat met minder pompcycli, dankzij het grote 3-kamermembraan. Met on-demand schakelaar. De 33-serie is verkrijgbaar in drie maten, 1,8 GPM/60 psi, 3,0 GPM/50 psi en 3,5 GPM/50 psi, en voldoet aan uw speciale vereisten m positieve voorspelbare prestaties. De 33-serie kan snelle cycli verminderen water terug laten stromen van de uitlaatzijde naar de inlaatzijde van de p We bieden ook een verscheidenheid aan eenvoudig aan te sluiten fittinger filters.

Een ongelooflijke lijst met functies, hoogwaardige componenten en geweldig prestaties. Het driekamer-ontwerp met hoog volume, aangestuurd door een zware motor, produceert stroomsnelheden van 1,8 GPM/3,0 GPM/3,5 GPM, kan zichzelf aanzuigen tot 6 verticale voet en kan drooglopen, waardoor leider is in prijs-prestatieverhouding. Deze pomp biedt ook een verscheidenheid aan eenvoudig aan te sluiten fittingen en filters.

FEATURES

·3-kamer membraanpomp
- Continue dienst
- Industriële standaard montagepatroon
·Droogloopcapaciteit voor normale werklasten
·Automatisch: aangestuurd door drukschakelaar
·Zelf aanzuigend
·Stille werking
·Ontstekingsbeveiligd

APPLICATIONS

• Watersysteem onder druk voor jachten/campers/caravans
• Spuitapparatuur (op voertuigen gemonteerde spuiten, elektrische spuiten)
• Reinigingsmachines Bevochtigers Waterzuivering, medische apparatuur
  • Vullen van voedsel en dranken en overbrengen van vloeistoffen
  • Zonne-watersysteem

INSTALLATION

Materialen

1. membraanpomp met bijbehorende accessoires
2. (minstens) stukken flexibele, versterkte slangleiding, met een instortsterkte van twee keer de inlaatinstortdruk (de slang moet minimaal 1/2"D zijn)
3. RVS slangklemmen en schroeven
4. Schroeven om de pomp aan het montageoppervlak te bevestigen

1 elektrische uitschakelaar
1 zekering
1 schroevendraaier
1 sterk snijgereedschap voor buizen (indien gewenst)Teflontape of kit

Instellen

1. De pomp kan in elke positie worden gemonteerd. Als de pomp vertica wordt gemonteerd, moet de pompkop naar beneden staan om lekkage in motorbehuizing te voorkomen in het geval van een storing.
2. Zet de voeten vast, maar druk ze niet samen. Als u de bevestigingsschroeven te vast aandraait, kan dit hun vermogen om geluid trillingen af te voeren, verminderen.
3. De inlaat- en uitlaatslangen moeten versterkte slangen zijn van 1/2" (1; I D. De diameter van de aftakking en de afzonderlijke toevoerleidingen va de uitlaat mag niet kleiner zijn dan 3/8" (10 mm).
4. Sluit het systeem aan met behulp van gevlochten, flexibele slangen met hoge druk (2 x pompvermogen) om trillingen/geluid tot een minimum te beperken.
5. Pas geen inlaatdruk toe die hoger is dan 30 psi. Probeer in het alge alle inlaatdruk volledig te vermijden.
6. Vermijd knikken of fittingen die overmatige beperkingen kunnen veroorzaken.

7. Het filter moet aan de inlaatzijde worden bevestigd.

8. De fittingen moeten worden vastgezet om lekkage te voorkomen

9. Gebruik klemmen aan beide uiteinden van de slang om te voorkomen lucht in de waterleiding lekt.
10. Als er een terugslagklep in de leiding is geïnstalleerd, mag deze een scheurdruk hebben van maximaal 2 psi.
11. Als u een afdichtmiddel of loodgieterstape aanbrengt, moet u erop let dat u niet te veel vastdraaien, omdat ze erin gezogen kunnen worden.
12. Deze pomp moet op een eigen circuit worden aangesloten. Sluit de positieve draad (rood) aan op de positieve aansluiting van uw accu en d negatieve draad (zwart) op de negatieve aansluiting van uw accu.
13. Installeer op een gemakkelijk bereikbare locatie een schakelaar om de elektriciteit naar de pomp te regelen. Zet de pomp uit wanneer deze lang tijd niet wordt gebruikt of wanneer de tank leeg is.
14. Het elektrische circuit moet worden beschermd met een overstroombeveiliging (zekering) in de positieve leiding. Deze pomp vereist een zekering van 15 ampère.
15. Het pompcircuit mag geen andere elektrische belastingen bevatten.
16. Omdat de watertoevoerpomp niet essentieel is, raadpleegt u de draad onder de elektrische informatie. Zorg ervoor dat u de juiste draadmaat he voor de lengte van de draad die u gebruikt.
17. Controleer na installatie de spanning bij de pompmotor. De spanning worden gecontroleerd wanneer de pomp in werking is. De volledige spann moet soms beschikbaar zijn bij de pompmotor.

Notities

1. Flexibele drinkwaterslang of PEX-buizen worden aanbevolen in plaats va stijve leidingen bij de pomp. Als u kiest voor stijve leidingen, zorg dan v korte lengte slang tussen de leiding en de pomp om lawaai en trillingen voorkomen.
2. Wij doen raden het gebruik van metalen fittingen af. Gebruik indien m de meegeleverde kunststof fittingen.
3. Pas de bypass niet zelf aan zonder de hulp van een technicus.
4. Gebrek aan ontsmetting en onderhoud is een van de belangrijkste rede

voor de slechte prestaties van de pomp. Voer onderhoud uit en winterklaa pomp op de juiste momenten, vooral voor en na een periode van opslag

ACCESSORIES

1 thema	Hoeveelheid
	NMDP33-G18-60-12	NMDP33-G30-50-12	NMDP33-G35-50-12
Handmatig	1	1	1
Slangadapter	X	2	2
Filter	X	1	1
Zeshoekige bout	X	1	1
Afdichtingstape	X	1	1

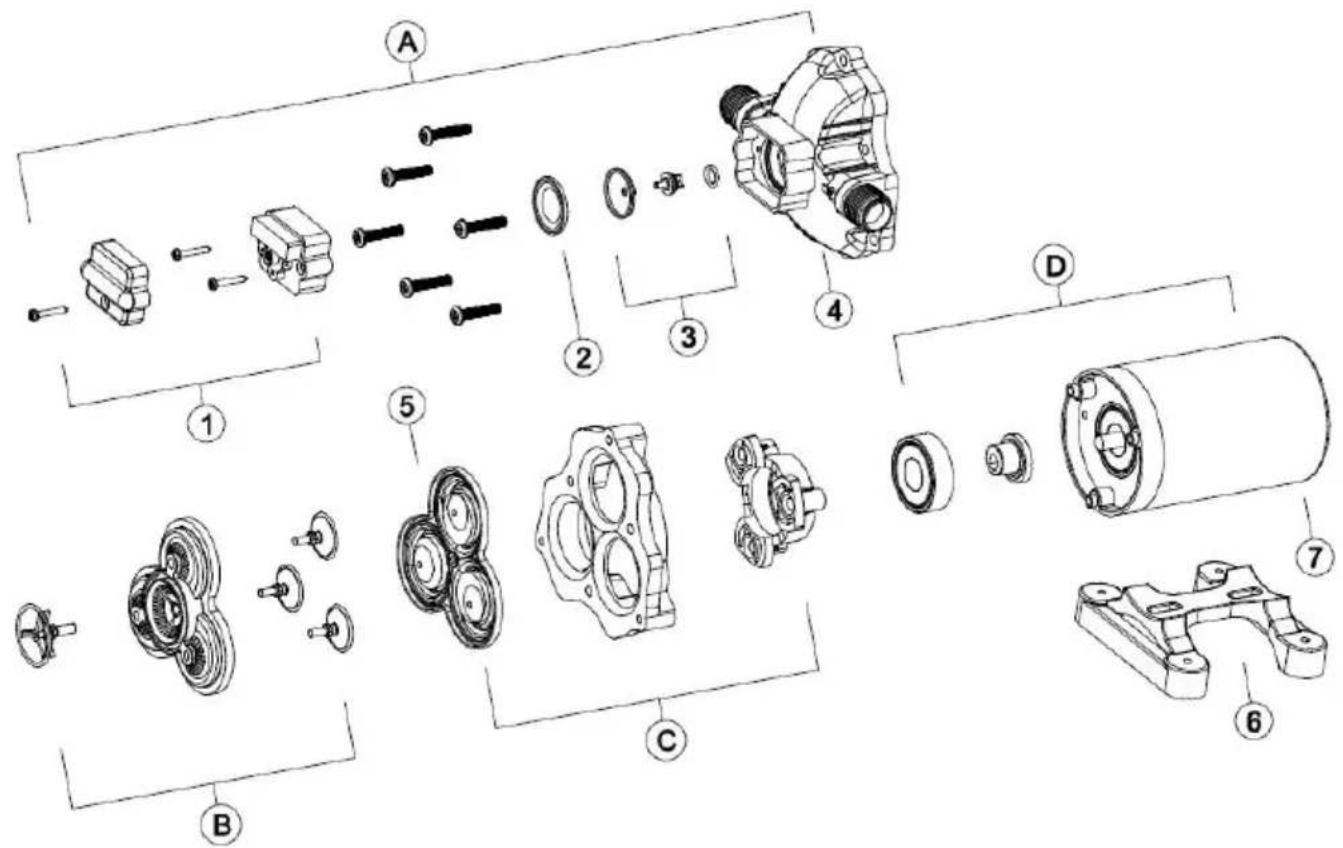

EXPLODED VIEWS

SLEUTEL	Beschrijving	Hoeveelheid
A	Pompkop montage	1
B	Klepmontage	1
C	Membraan assemblage	1
D	Motormontage	1
1	Drukschakelaar	1
2	Membraan van drukschakelaar	1
3	Ventiel kern	1
4	Pompkop	1
5	Diafragma	1
6	Rubberen voet	1
7	Motor	1

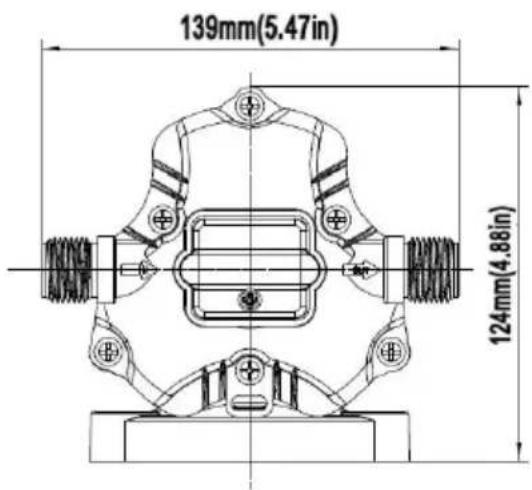

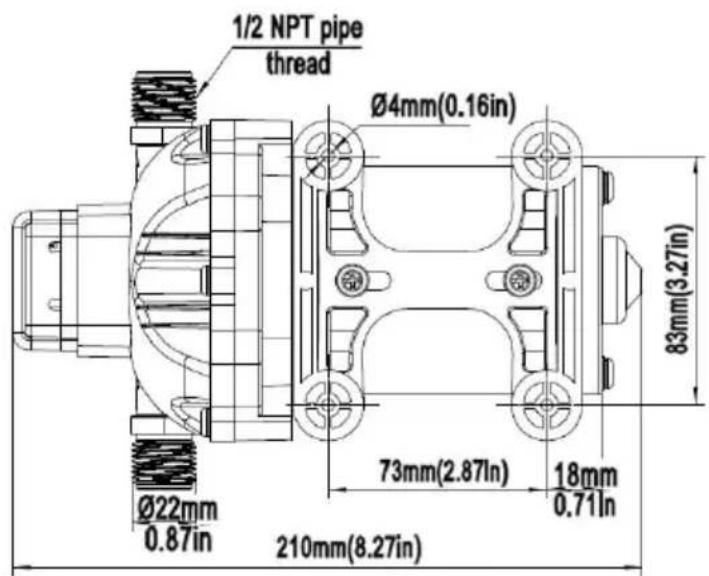

PRODUCT SIZE

1/2 NPT pipe thread Ø4mm(0.16in) Ø22mm 0.87in 210mm(8.27in) 73mm(2.87in) 18mm 0.71in 83mm(3.27in)

139mm(5.47in) 124mm(4.88in)

TROUBLESHOOTING

PULSERENDE STROOM - POMPCYCLI AAN EN UIT

- Controleer de leidingen op knikken.

- De leidingen of fittingen zijn mogelijk te klein.

·Maak kranen en filters schoon.

- Controleer of de fitting goed vastzit en er geen lucht lekt.

NIET AANVULLEN MAAR MOTOR WERKT - GEEN POMPAFVOER

• Beperkte inlaat- of uitlaatleiding.
  ·Luchtlek in de inlaatleiding.
  ·Doorboord pompmembraan
• De initiële stroomtoevoer is niet voldoende om de motor voldoende te sta
  ·Er hoopt zich vuil op in de kleppen.
  · Scheur in de pompbehuizing.

MOTOR GAAT NIET AAN

• Losse of onjuiste bedrading.
• Er staat geen stroom op het pompcircuit.
• Doorgebrande zekering.
• Defecte drukschakelaar.
• Defecte motor.

• Doorboord middenrif.
• Lekkage in de afvoerleiding.
• Defecte drukschakelaar.
• Onvoldoende spanning.
• Verstopte kleppen in de pompkop.

LAGE STROOM EN DRUK

• Luchtlek bij de inlaat van de pomp.
• Ophoping van vuil in de pomp of leidingen.
• Versleten pomplager (mogelijk gepaard gaand met hard geluid).
• Doorboord middenrif.
• Defecte motor.

LUIDRUCHTIG

• Controleer of de montagevoetjes niet te strak zijn aangedraaid.
• Is het montageoppervlak flexibel? Als dat zo is, kan het zijn dat er ruï ontstaat.
• Controleer op losse koppen/schroeven.
• Als de pomp is aangesloten met een stijve buis, kan deze gemakkelijke geluid overbrengen.

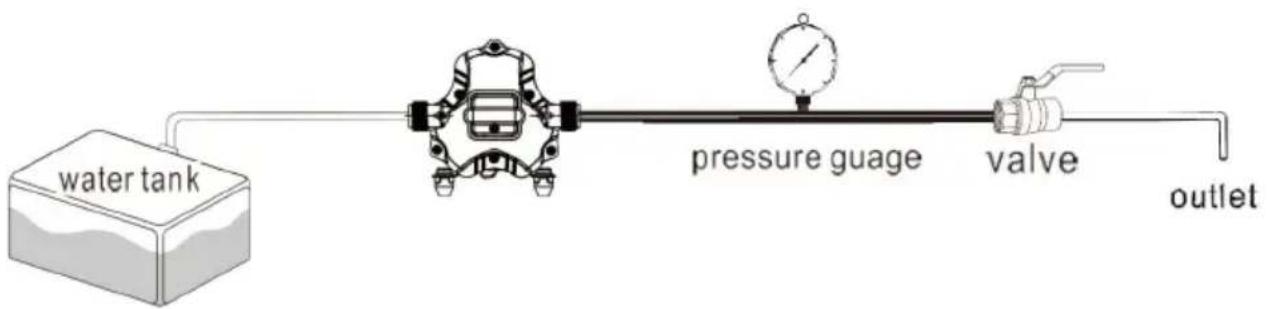

INSTALL THE PUMP AS THE PICTURE 1

T I P: Het bereik van de drukregeling is beperkt. Bedien het apparaa onder begeleiding van professionele technici, anders werkt het apparaat mogelijk niet normaal.

DE UITSCHAKELDRUK VAN DE POMP AFSTELLEN:

Stap 1: Verwijder het deksel van de drukschakelaar (nr. 1)

Stap 2: Stel de drukregelschroef (serienummer 2) van de drukschakelaa nauwkeurig af met een 2 mm sleutel. Als u de druk wilt verhogen, d met de klok mee, als u de druk wilt verlagen, draait u deze tegen o Stap 3: Plaats de afdekking van de drukschakelaar (nr. 1)

picture 2

Raadpleeg een professionele technicus als de bypass moet worden vervangen. aanpassing. Een onjuiste afstelling van de bypass kan de pomp.

De bypass is vooraf ingesteld voor een optimale werking van de pomuw toepassing vraagt om een andere instelling voor de bypass, u kureverander het zelf. Draai de schroef voorzichtig vast om te vergroten (versoepelen de schroef om de minimale werkdruk van de omzeilen.

CAUTION

Volg de gebruiksaanwijzing om het product te installeren. handelingen buiten de in deze handleiding aanbevolen handelingen vallen, kunnen leiden tot: schade aan de pomp.

*Er worden zonder voorafgaande kennisgeving kleine wijzigingen aangebracht in de nummers in de gebruikershandleiding.
