MANUAL DE USUARIO NMDP33-G18-60-12 Vevor
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
BOMBA DE AGUA POTABLE DE 12 VOLTIOS
MODELO: NMDP33-G18-60-12 / NMDP33-G30-50-12 / NMDP33-G35-50-12
![]() | Advertencia: Para reducir el riesgo de lesiones, el usuario o atentamente el manual de instrucciones. |
![]() | ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la Directiva 2012/19/UE. El símbolo que muestra un contenedor de basur tachado indica que el producto requiere una recogida selectiv residuos en la Unión Europea. Esto se aplica al producto y los accesorios marcados con este símbolo. Los productos ma como tales no pueden desecharse con los residuos doméstico normales, sino que deben llevarse a un punto de recogida p reciclar dispositivos eléctricos y electrónicos. |
La Serie 33 es una bomba de trabajo económica diseñada para brindar flexibilidad. La serie de 3 cámaras es nuestra bomba de agua para trabaje pesado. Proporciona un flujo de agua de alto volumen con ciclos de borres reducidos, gracias al diafragma grande de tres cámaras. Con interruptor a pedido. La Serie 33 está disponible en tres tamaños, 1.8 GPM/60 psi, 3. GPM/50 psi y 3.5 GPM/50 psi, y satisface sus requisitos especiales con rendimiento predecible positivo. La Serie 33 puede reducir los ciclos rápido permitir que el agua fluya de regreso desde el lado de salida al lado de entrada de la bomba. También ofrecemos una variedad de accesorios y de fácil conexión.
| Propiedad | Presupuesto | ||
| NMDP33-G18-60-12 | NMDP33-G30-50-12 | NMDP33-G35-50-12 | |
| Voltaje nominal | 12 V CC | 12 V CC | 12 V CC |
| Presión nominal | 60 PSI | 50 PSI | 50 PSI |
| Número de Cámara | 3 piezas | 3 piezas | 3 piezas |
| Caudal máx. | 1,8 galones por minuto | 3,0 galones por minuto | 3,5 galones por minuto |
| Diámetro de entrada/salida | Rosca macho de 1/2" | Rosca macho de 1/2" | Rosca macho de 1/2" |
Una increíble lista de características, componentes de alta calidad y un rendimiento asombroso. El diseño de alto volumen de tres cámaras, impulsado por un motor de alta resistencia, produce caudales de 1,8 GPM GPM/3,5 GPM, capaz de autocebarse hasta 6 pies verticales y puede funcionar en seco, lo que la convierte en la líder en relación precio-rendimiento. Esta bomba también ofrece una variedad de accesorios filtros de fácil conexión.
FEATURES
·Bomba de diafragma de 3 cámaras
- Servicio continuo
- Patrón de montaje estándar industrial
- Capacidad para funcionar en seco para cargas de trabajo normales
·Automático: controlado por presostato.
·Autocebante
- Funcionamiento silencioso
• Protegido contra ignición
APPLICATIONS
- Sistema de agua presurizada para yates, caravanas y vehículos recreativas
- Dispositivos de pulverización (pulverizadores montados en vehículos, pulverizadores eléctricos)
- Máquinas de limpieza Humidificadores purificadores de agua, aparatos médicos
- Llenado de alimentos y bebidas y transferencia de líquidos.
- Sistema de agua solar
- Cualquier otro sistema de presurización
INSTALLATION
Materiales
- Bomba de diafragma con accesorios relacionados
- (al menos) piezas de tubería de manguera reforzada y flexible, con un resistencia al colapso del doble de la presión de colapso de entrada (la manguera debe tener un diámetro mínimo de 1/2")
- Abrazaderas y tornillos de manguera de acero inoxidable.
- tornillos para fijar la bomba a la superficie de montaje
1 interruptor de corte eléctrico
1 fusible
1 destornillador
1 herramienta de corte fuerte para tubos (si se desea) Cinta de teflón sellador
Configuración
- La bomba se puede montar en cualquier posición. Si se monta verticalmente, el cabezal de la bomba debe estar en posición inferior para evitar fugas en la carcasa del motor en caso de avería.
- Fije las patas, pero no las comprima. Si aprieta demasiado los tornillo fijación, puede reducir su capacidad para disipar el ruido y la vibración.
-
Las mangueras de entrada y salida deben ser mangueras reforzadas con un diámetro interior de 1/2" (13 mm). El diámetro de las derivaciones y las líneas de suministro individuales desde la salida no debe ser inferior a 3 mm).
-
Conecte el sistema utilizando tuberías trenzadas y flexibles de alta pre
(2 veces la capacidad nominal de la bomba) para minimizar la vibración ruido. - No aplique una presión de entrada superior a 30 psi. En general, trat evitar cualquier presión de entrada por completo.
- Evite torceduras o accesorios que puedan causar restricciones excesivas
- El filtro debe estar conectado al lado de entrada.
- Los accesorios deben estar asegurados para evitar fugas.
- Utilice abrazaderas en ambos extremos de la manguera para evitar fug de aire en la línea de agua.
- Si se instala una válvula de retención en la tubería, debe tener una de apertura de no más de 2 psi.
- Si aplica un sellador o cinta de plomería, tenga cuidado de no aplic demasiado. Apriete, ya que podrían ser succionados.
- Esta bomba debe estar conectada a su propio circuito. Conecte el ca positivo (rojo) al terminal positivo de la batería y el cable negativo (negro terminal negativo de la batería.
- En un lugar de fácil acceso, instale un interruptor para controlar la electricidad que llega a la bomba. Apague la bomba cuando no la utilice durante períodos prolongados o cuando el tanque esté vacío.
- El circuito eléctrico debe estar protegido con un dispositivo de protec contra sobrecorriente (fusible) en el cable positivo. Esta bomba requiere u fusible de 15 amperios.
- El circuito de la bomba no debe incluir ninguna otra carga eléctrica.
- Como la bomba de suministro de agua no es esencial, consulte la t cables que se encuentra en la información eléctrica. Asegúrese de que e tamaño de cable sea el correcto para la longitud del cable que está util
- Después de la instalación, verifique el voltaje en el motor de la bor voltaje debe verificarse cuando la bomba esté en funcionamiento. El moto la bomba debe tener voltaje completo en todo momento.
Notas
- Se recomienda utilizar una manguera de agua potable flexible o un tu
PEX en lugar de una tubería rígida en la bomba. Si decide utilizar una rígida, coloque un tramo corto de manguera entre la tubería y la bomba evitar ruidos y vibraciones.
- Nosotros lo hacemos No se recomienda el uso de accesorios de meta. Cuando sea posible, utilice los accesorios de plástico provistos.
- No ajuste el bypass personalmente sin la ayuda de un técnico.
- La falta de desinfección y mantenimiento es una de las principales ra del bajo rendimiento de la bomba. Realice el mantenimiento y prepare la bomba para el invierno en los momentos adecuados, especialmente antes después de un período de almacenamiento.
ACCESSORIES
| 1 tema | Cantidad | ||
| NMDP33-G18-60-12 | NMDP33-G30-50-12 | NMDP33-G35-50-12 | |
| Manual | 1 | 1 | 1 |
| Adaptador de manguera | incógnita | 2 | 2 |
| Filtrar | incógnita | 1 | 1 |
| Perno hexagonal | incógnita | 1 | 1 |
| Cinta de sellado | incógnita | 1 | 1 |

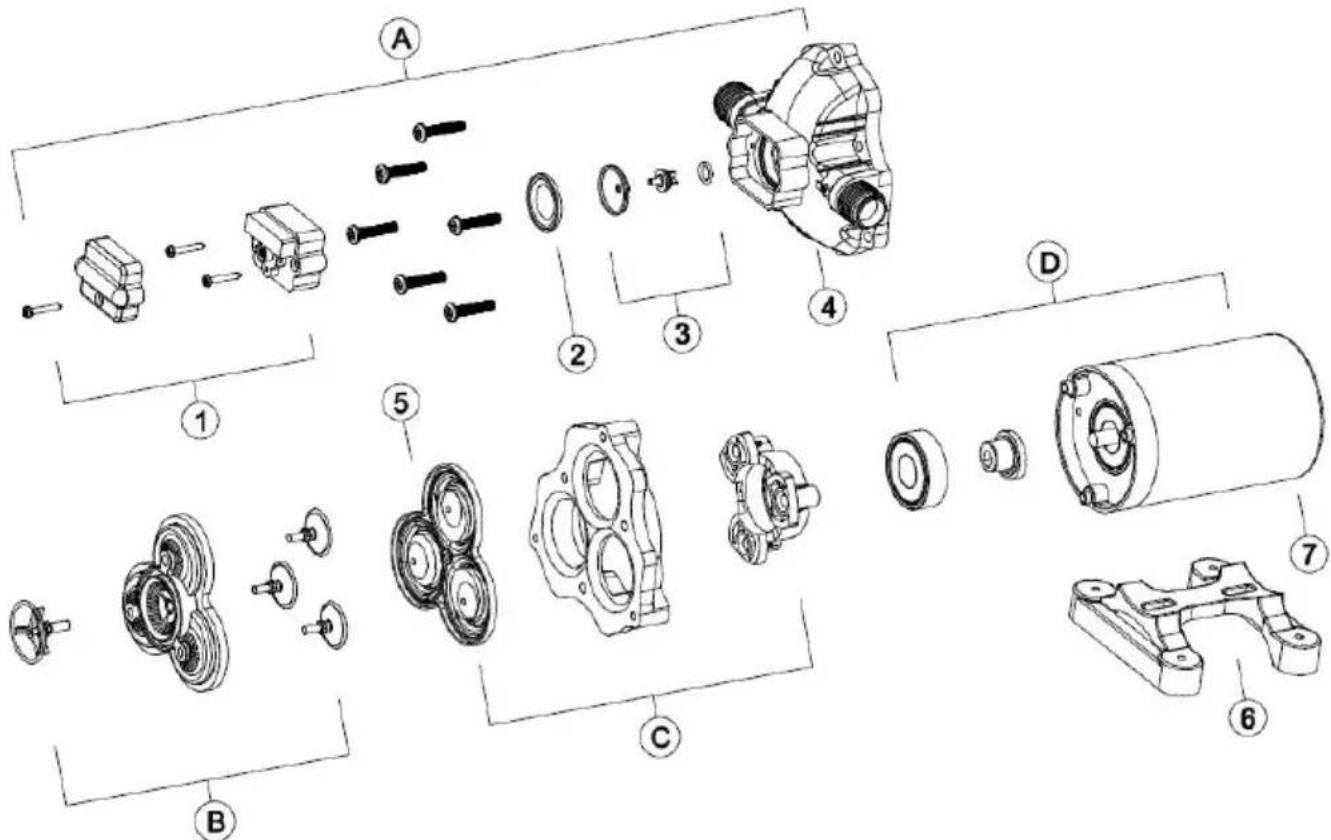

EXPLODED VIEWS

| LLAVE | Descripción | Cantidad |
| A | Conjunto de cabezal de bom | 1 |
| B | Conjunto de válvulas | 1 |
| do | Conjunto de diafragma | 1 |
| D | Conjunto de motor | 1 |
| 1 | Interruptor de presión | 1 |
| 2 | Diafragma del presostato | 1 |
| 3 | Núcleo de la válvula | 1 |
| 4 | Cabezal de bomba | 1 |
| 5 | Diafragma | 1 |
| 6 | Pie de goma | 1 |
| 7 | Motor | 1 |

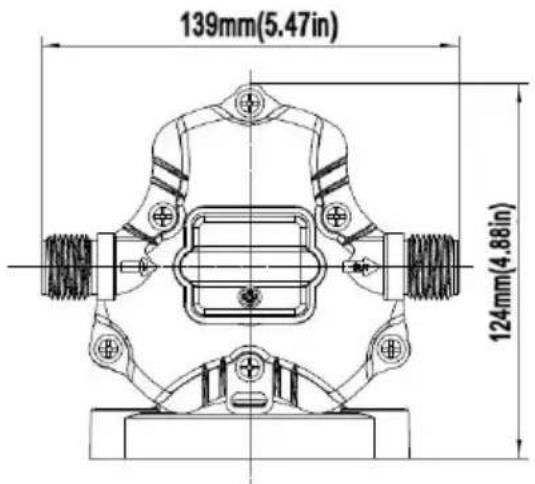

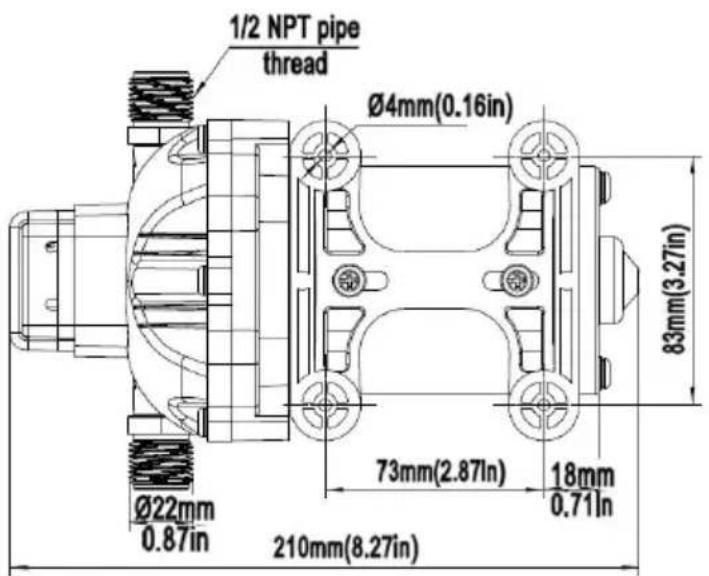

PRODUCT SIZE
FLUJO PULSANTE: LA BOMBA SE ENCIENDE Y APAGA CICLO
-Compruebe que las líneas no tengan torceduras.
·Las líneas o accesorios de plomería pueden ser demasiado pequeños.
·Limpiar grifos y filtros.
- Verifique la estanqueidad del ajuste para detectar fugas de aire.
FALLA AL CEBAR PERO EL MOTOR FUNCIONA: NO HAY DESCARGA DE LA BOMBA
·Línea de entrada o descarga restringida.
·Fuga de aire en la línea de admisión.
·Diafragma de bomba perforado
- El suministro de amperios inicial no es suficiente para arrancar adecuadamente el motor.
·Los residuos obstruyen las válvulas.
·Grieta en la carcasa de la bomba.
EL MOTOR NO ENCIENDE
- Cableado suelto o inadecuado.
- El circuito de la bomba no tiene energía.
- Fusible quemado.
• Presostato averiado. - Motor defectuoso.
LA BOMBA NO SE APAGA DESPUÉS DE QUE SE CERRARO!
TODOS LOS ACCESORIOS
- Diafragma perforado.
- Fuga en la línea de descarga.
- Presostato defectuoso.
- Voltaje insuficiente.
- Válvulas obstruidas en el cabezal de la bomba.
BAJO CAUDAL Y PRESIÓN
- Fuga de aire en la entrada de la bomba.
- Acumulación de residuos en el interior de la bomba o la plomería.
- Cojinete de bomba desgastado (posiblemente acompañado de ruido fuert
- Diafragma perforado.
- Motor defectuoso.
RUIDOSO
- Compruebe si los pies de montaje están demasiado comprimidos.
¿ La superficie de montaje es flexible? Si es así, es posible que se pro ruido.
- Compruebe si hay cabezas o tornillos sueltos.
- Si la bomba está conectada con una tubería rígida, es posible que tra ruido con mayor facilidad.

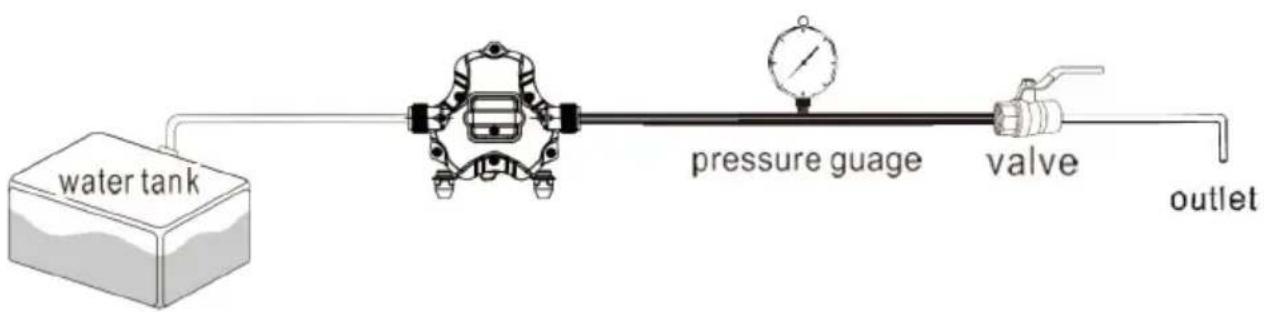

INSTALL THE PUMP AS THE PICTURE 1

CONSEJO : El rango de regulación de presión es limitado. Utilice el aparato bajo la supervisión de técnicos profesionales, de lo contrario, es posible que no funcione con normalidad .

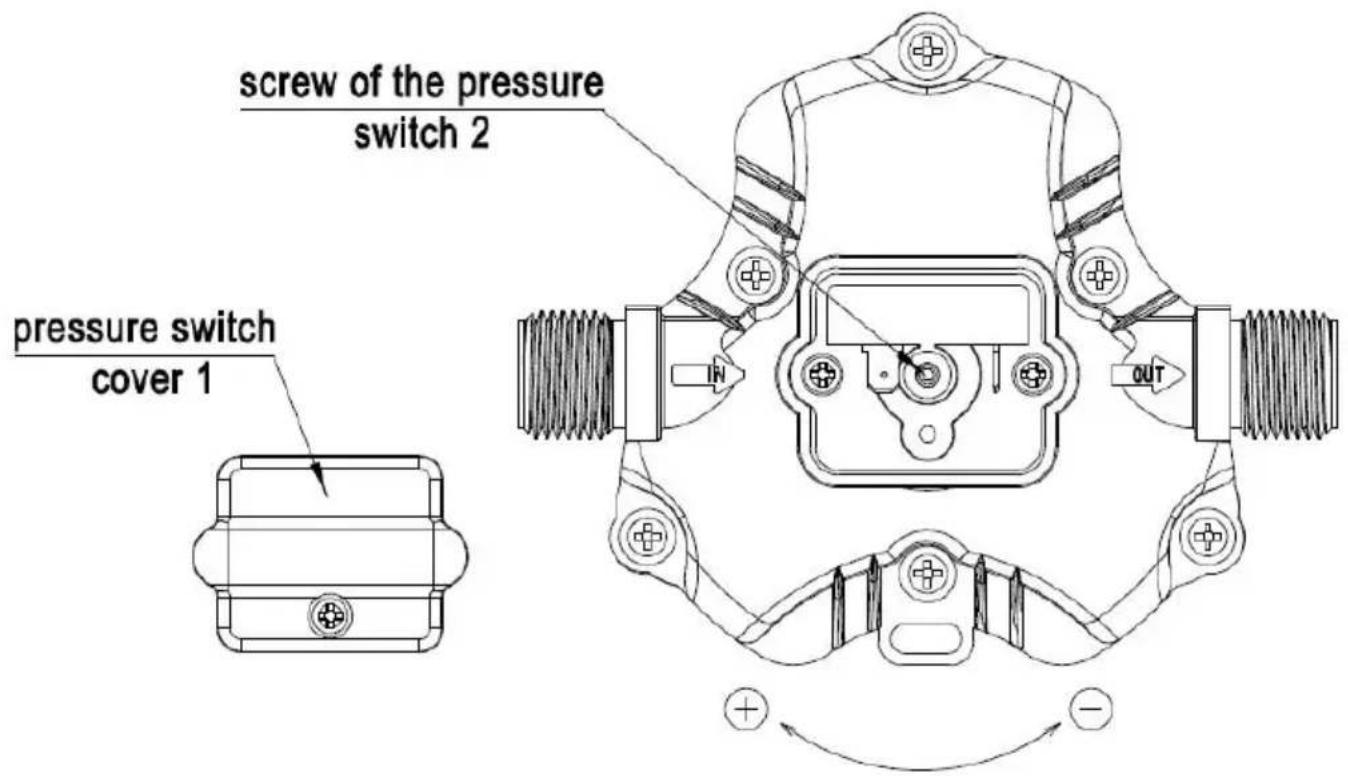

AJUSTE DE LA PRESIÓN DE APAGADO DE LA BON
Paso 1: Retire la cubierta del interruptor de presión (n.º 1)
Paso 2: Ajuste el tornillo de ajuste de presión (número de serie 2) o presostato con una llave de 2 mm, si desea aumentar la presión gíre sentido de las agujas del reloj, si desea disminuir la presión gírelo en contrario a las agujas del reloj.
Paso 3: Instale la cubierta del interruptor de presión (n.° 1)
picture 2

Por favor consulte a un técnico profesional en caso de que sea nec realizar el bypass. ajuste. Un ajuste incorrecto del bypass puede daña bomba.
El bypass viene preajustado para un funcionamiento óptimo de la bon
Si su La aplicación requiere una configuración diferente para la deriva puede Cámbielo usted mismo. Apriete con cuidado el tornillo para aumentar o aflojar. el tornillo para disminuir la presión mínima de funcionamiento del derivación.
CAUTION
Siga el manual de instrucciones para instalar el producto. Acciones fu de lo recomendado en este manual pueden traer Daños a la bomba.
* Pueden producirse cambios menores en los números incluidos en el manual del usuario sin previo aviso.
