Type de produit	Cintreuse hydraulique manuelle
Marque	Vevor
Modèle	MR8080
Capacité maximale (charge)	12 tonnes
Diamètre maximal du tuyau	51 mm (2 pouces)
Épaisseur de paroi admissible (acier doux)	2 à 3 mm
Épaisseur de paroi admissible (aluminium)	2 à 4 mm
Type d'huile hydraulique	Huile pour cric hydraulique de haute qualité
Alimentation	Manuelle (pompe à main)
Utilisation prévue	Cintrage de conduites d'eau, conduits rigides et tuyaux galvanisés
Accessoires inclus	Matrice de pliage 12T, cric bouteille, cadre, rouleaux, poignée
Matériau principal	Acier robuste
Sécurité	Porter lunettes de protection et gants ; utiliser sur surface plane et stable
Entretien	Purge d'air avant utilisation ; vidanger l'huile tous les 3 ans
Assistance et garantie	www.vevor.com/support

FOIRE AUX QUESTIONS - MR8080 Vevor

Comment purger l'air du système hydraulique avant la première utilisation ?

Soulevez complètement le vérin à l'aide de la poignée, ouvrez la soupape de décharge en la tournant dans le sens inverse des aiguilles d'une montre, puis appuyez sur le vérin jusqu'à ce qu'il soit complètement rentré pour expulser l'air. Refermez la soupape et répétez si nécessaire.

Quelle est la capacité maximale de la cintreuse MR8080 ?

La capacité maximale est de 12 tonnes.

Quels diamètres de tuyaux peut-on cintrer avec ce modèle ?

Le diamètre maximal est de 51 mm (2 pouces). Les épaisseurs de paroi recommandées sont de 2 à 3 mm pour l'acier doux et de 2 à 4 mm pour l'aluminium.

Comment choisir la matrice de pliage adaptée ?

Chaque matrice est estampillée avec la taille du tube. Sélectionnez celle qui correspond au diamètre de votre tuyau et placez-la sur la tête du cric bouteille.

Quelles précautions de sécurité faut-il observer ?

Portez toujours des lunettes de sécurité et des gants. Assurez-vous que la zone de travail est propre, bien éclairée et que l'outil repose sur une surface plane et stable. Tenez les enfants à l'écart.

Comment régler les rouleaux pour un cintrage précis ?

Retirez les goupilles en R et les barres à rouleaux, placez le tuyau sur la matrice pour repérer les trous de fixation, puis installez les rouleaux de sorte que le haut du tuyau repose contre le bas des rouleaux.

Que faire si le cric bouteille ne fonctionne pas correctement ?

Vérifiez le niveau d'huile hydraulique et purgez l'air du système comme décrit dans le manuel. Si le problème persiste, contactez un technicien qualifié.

À quelle fréquence faut-il changer l'huile hydraulique ?

Il est recommandé de changer l'huile hydraulique tous les 3 ans. Pour ce faire, retirez le bouchon de remplissage, inclinez l'appareil pour vidanger l'ancienne huile, puis remplissez avec de l'huile neuve.

Peut-on cintrer des tuyaux à paroi mince sans les déformer ?

Pour éviter les plis, remplissez le tuyau de sable et bouchez les extrémités avant de le cintrer.

Où trouver les pièces de rechange et l'assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour consulter la liste des pièces détachées et obtenir de l'aide.

MODE D'EMPLOI MR8080 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CINTREUSE

MODÈLE : MR8080, MR8081

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CINTREUSE

MODÈLE : MR8080, MR8081

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

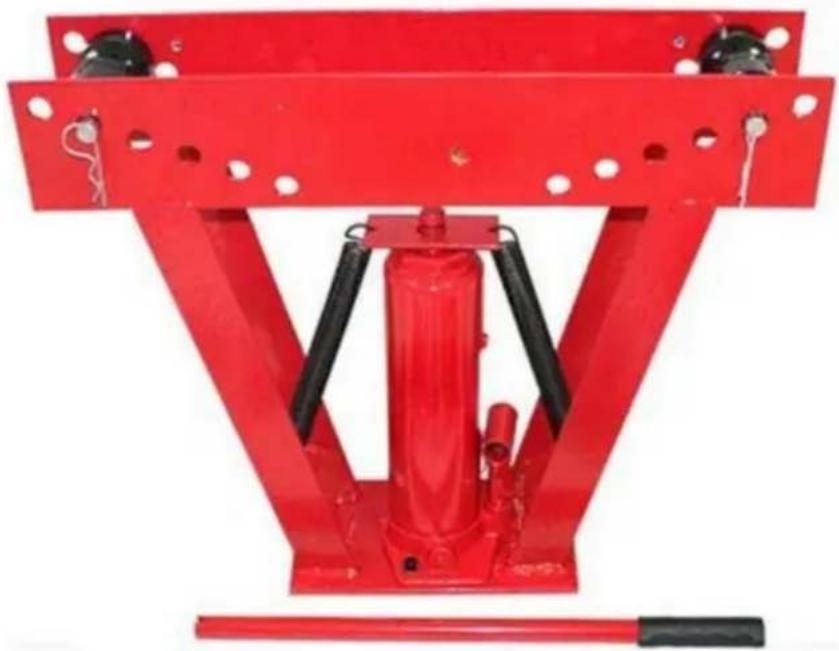

PROFIL DU PRODUIT

Cette cintreuse de tuyaux est conçue pour cintrer les conduites d'eau, les conduits rigides et les tuyaux de gros calibre.

tuyaux galvanisés utilisés dans les applications commerciales et autres types de tuyaux similaires.

MESURES DE SÉCURITÉ IMPORTANTES

Lisez le manuel d'instructions.

Avertissement - Assurez-vous de porter des protections pour les yeux lorsque vous utilisez ce produit.

Attention : assurez-vous de porter des gants lorsque vous utilisez ce produit.

1. Apprenez à connaître votre outil. Lisez attentivement ce manuel. Apprenez les applications et les limites, ainsi que des dangers potentiels spécifiques qui lui sont propres.
2. N'exposez pas l'outil à l'humidité. N'utilisez pas cet outil dans des endroits humides ou mouillés.
   Tenir à l'abri de la pluie.
3. Gardez la zone de travail propre et bien entretenue. Les zones de travail encombrées ou sombres favorisent les accidents.
4. Tenir les enfants à l'écart. Tous les enfants doivent être tenus à l'écart de la zone de travail.
5. N'utilisez pas cet outil si vous êtes sous l'influence de l'alcool ou de drogues ou si vous vous sentez fatigué.
   Lisez les avertissements figurant sur les ordonnances pour déterminer si votre jugement ou vos réflexes sont corrects.
   affaibli par la prise de drogues. En cas de doute, n'essayez pas d'opérer.
6. Utilisez un équipement de sécurité. Une protection oculaire doit être portée à tout moment utiliser cet outil. Utilisez des lunettes de sécurité approuvées par l'ANSI. Les lunettes de vue ordinaires sont pas de lunettes de sécurité. Masque anti-poussière, chaussures de sécurité antidérapantes, casque et protection auditive la protection doit être utilisée dans des conditions appropriées.
7. Portez des vêtements appropriés et attachez vos cheveux. Les vêtements amples, les gants, les cravates, les bagues, les bracelets ou autres bijoux peuvent présenter un danger potentiel lors de l'utilisation cet outil. Gardez tous les vêtements éloignés de l'outil.
8. Ne vous penchez pas trop. Gardez toujours une bonne position et un bon équilibre pendant l'utilisation. cet outil.
9. Ne forcez pas l'outil. Utilisez l'outil adapté à votre application. L'outil approprié

faire le travail mieux et de manière plus sûre au rythme pour lequel il a été conçu.

1. Tenir à l'écart des produits inflammables. Ne pas tenter d'utiliser cet outil à proximité matériaux inflammables combustibles. Le non-respect peut entraîner des blessures graves ou la mort.
2. Gardez les mains éloignées des pièces mobiles.
3. Rangez les outils inutilisés hors de portée des enfants et des personnes non formées. Les outils peuvent être dangereux entre les mains d'utilisateurs non formés.
4. Ne dépassez jamais la charge nominale du cric (voir spécifications).
5. Inspectez toujours le cric avant de l'utiliser. Assurez-vous que toutes les pièces sont en bon état. état et fonctionne bien, les roues sont saines et ne présentent aucune fissure ou une distorsion est apparente. En cas de doute, ne pas utiliser.
6. Assurez-vous que le cric repose sur une base plane et solide et qu'il n'y a pas risque de glissement lors de son utilisation.

DÉPANNAGE ET PIÈCES

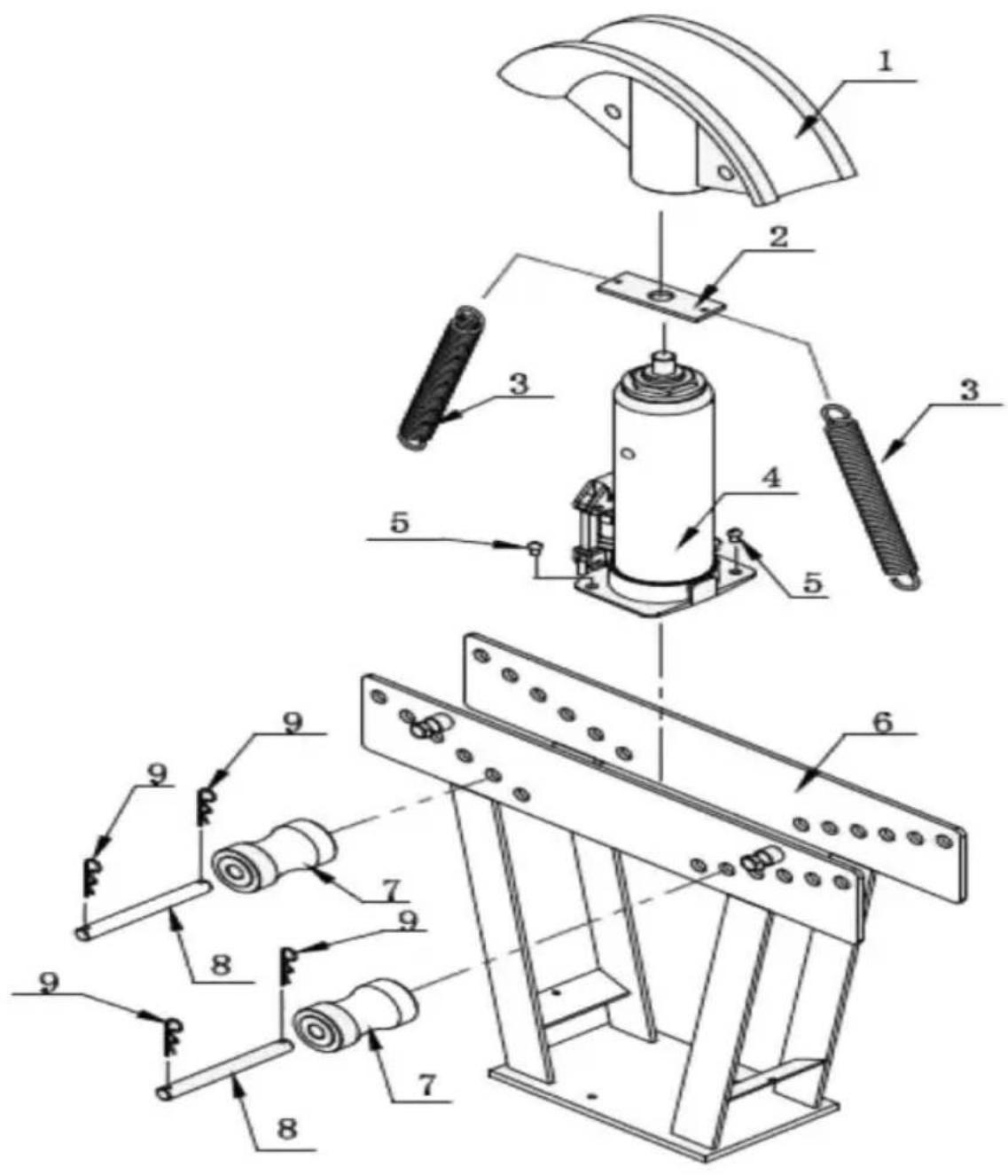

RÉFÉRENCE		DESCRIPTION QTÉ		PARTIENON	DESCRIPTION QTÉ
1	12T	Matrice de pliage	6	5	Boulon 8*16	2
	16T	Matrice de pliage	8	6	Cadre	1
2		Bloc ressort de tension	1	7	Rouleau	2
3		Printemps	2	8	Goupille à rouleau	2
4		Cric bouteille	1	9	Broche R	4

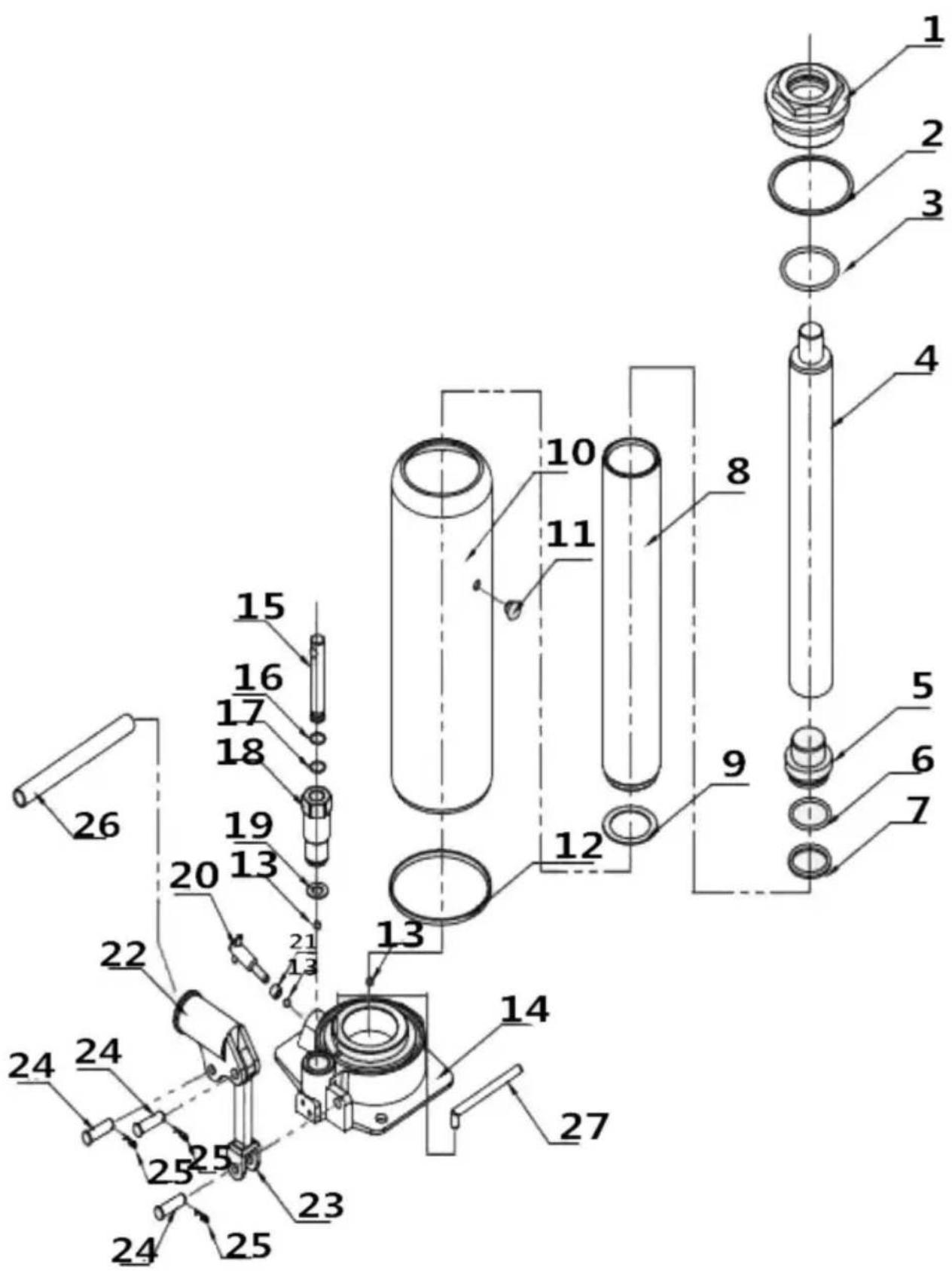

RÉFÉRENCE	DESCRIPTION QTÉ	RÉFÉRENCE	DESCRIPTION QTÉ
1	Capuchon	1	15	Noyau de pompe
2	Bague rectangulaire	1	16	Joint torique
3	Joint torique	1	17	Rondelle fendue
4	Tige de piston	1	18	Corps de pompe
5	Piston	1	19	Pompe laveuse
6	Joint torique	1	20	Niveau de la soupape de décharge
7	Lave-bol	1	21	Bague rectangulaire
8	Cylindre	1	22	Douille de poignée
9	Rondelle cylindrique	1	23	Bielle
10	Manteau	1	24	Épingle
11	Bouchon d'huile	1	25	Broche en fil d'acier
12	Anneau trapézoïdal	1	26	Poignée
13	Bille cylindrique	3	27	Tuyau d'aspiration d'huile
14	Base	1

Modèle		MR8081MR8080
Charge maximale :	12 tonnes	16tonne
Diamètre maximal du tuyau	51 mm (2 po)	75 mm (3 po)
Épaisseur de la paroi du tuyau	Acier à faible teneur en carbone : 2-3 mm ; Aluminium : 2-4 mm

ASSEMBLÉE

1. Fixez le cric bouteille au cadre à l'aide de deux boulons hexagonaux (M10*25);

(Remarques : le MR8080 peut ignorer cette étape)

1. Placez la matrice de pliage sur la tête du cric. PURGE D'AIR DU SYSTÈME :

Avant d'utiliser votre cintreuse de tuyaux, assurez-vous qu'il n'y a pas d'air emprisonné dans système hydraulique.

1. Soulevez complètement le vérin du cric à l'aide de la poignée.

2. Ouvrez la soupape de décharge du cric en la tournant dans le sens inverse des aiguilles d'une montre.

3. Appuyez sur le vérin jusqu'à ce qu'il soit complètement inséré dans le cric.

devrait pousser tout l'air hors du système.

1. Continuez à appuyer sur le haut du vérin tout en fermant le Release Soupape.

2. Répétez si nécessaire.

OPÉRATION

Lisez l'intégralité de la section Informations importantes sur la sécurité au début de ce document.

manuel comprenant tout le texte sous les sous-titres avant la configuration ou l'utilisation de ce

produit.

Inspectez l'outil avant utilisation, à la recherche de pièces endommagées, desserrées ou manquantes. Si des pièces sont manquantes,

Si des problèmes sont détectés, n'utilisez pas l'outil jusqu'à ce qu'il soit réparé.

Purge du cric bouteille :

IMPORTANT ! Avant la première utilisation, vérifiez le niveau d'huile hydraulique du cric.

Ensuite, testez soigneusement le cric pour vous assurer de son bon fonctionnement avant de l'utiliser réellement.

Le cric ne fonctionne pas correctement, purgez l'excès d'air de son système hydraulique comme suit :

1. Ouvrez la soupape de décharge.
2. Retirez le bouchon de remplissage d'huile et remplissez le cric de liquide hydraulique jusqu'au niveau maximum.
3. Appliquez une pression sur la selle et pompez rapidement la poignée plusieurs fois.
4. Vérifiez l'orifice de remplissage d'huile et, si nécessaire, remplissez l'orifice de remplissage d'huile avec de l'huile hydraulique. huile.
5. Remettez le bouchon de remplissage d'huile et fermez la soupape de décharge
6. Testez le cric plusieurs fois pour vous assurer de son bon fonctionnement avant de le mettre en service. Si, après saignement, le Jack ne semble toujours pas fonctionner correctement, n'utilisez pas le Jack
   jusqu'à ce qu'il soit réparé par un technicien de service qualifié

Configuration de l'outil :

Remarque : la cintreuse de tuyaux est conçue pour cintrer les tuyaux d'eau et les tuyaux de gros calibre. tuyau galvanisé.

Lors du pliage de conduits ou de tuyaux à parois minces, vous pouvez rencontrer des problèmes avec des plis ou des plis.

Pour limiter le problème, remplissez le tuyau de sable et bouchez les deux extrémités avant flexion.

1. Utilisez toujours cette cintreuse de tuyaux avec le cric en position verticale. assurez-vous qu'il y a de la place sur tous les côtés de la cintreuse de tuyaux pour la longueur du tuyau tu as l'intention de te plier.

2. Placez l'appareil sur une surface solide, plane et de niveau capable de supporter le poids de la cintreuse de tuyaux, des tuyaux et de tous les autres outils et accessoires.

La cintreuse de tubes doit toujours être fixée ou boulonnée à l'établi lorsqu'il est utilisé avec un établi.

1. Sélectionnez la matrice de cintrage qui correspond à la taille du tuyau que vous souhaitez cintré Chaque matrice est estampillée avec la taille du tube. Placez la matrice de cintrage sélectionné sur le cric bouteille.
2. Les rouleaux doivent être ajustés de manière à ce que le haut du tuyau à cintrer repose contre le fond des rouleaux. Le tuyau peut être plié à partir d'un courbe jusqu'à un angle de 90 °, en fonction de la position des rouleaux et de la niveau de la selle du cric bouteille avant l'opération. Pour régler les rouleaux :

a.Retirez les goupilles en R des deux barres à rouleaux et faites glisser les barres à rouleaux hors des rouleaux et retirez les rouleaux du cadre. b. Placez le tube à plier sur la matrice et notez les trous dans le cadre

où vous devez placer les rouleaux pour que le haut du tuyau repose sur le bas des rouleaux. c. Retirez le tuyau. d. Maintenez

l'un des rouleaux sur le trou choisi et faites glisser une barre à rouleaux

à travers le trou à l'avant du cadre, le rouleau et le trou dans le arrière du cadre. e. Verrouillez en place avec une goupille en R.

f. Répétez les étapes d. et e. avec le rouleau, la barre à rouleaux et la goupille en R restants.

Instructions générales d'utilisation :

1. Faites glisser le tuyau que vous souhaitez cintrer à travers la cintreuse de tuyaux, entre la matrice et les rouleaux. Remarque : vous souhaiterez peut-être d'abord vous entraîner à utiliser la cintreuse de tuyaux sur des chutes matériel.
2. À l'aide de l'extrémité fendue de la poignée, serrez (dans le sens des aiguilles d'une montre) la soupape de décharge sur le cric bouteille.
3. Insérez la poignée dans le manchon de la pompe et pompez-la de haut en bas pour soulever la Cric bouteille et pliez le tuyau.
4. Lorsque le tuyau a été plié à l'angle souhaité, retirez la poignée de la

Cric bouteille et utilisez-le pour desserrer (tournez dans le sens inverse des aiguilles d'une montre) la vis de libération de la soupape jusqu'à un tour complet. Cela libérera le tuyau de la cintreuse de tuyaux et vous permettra de retirez-le soigneusement.

ENTRETIEN

1. Avant chaque utilisation inspectez l'état général de la cintreuse. Vérifiez

pièces cassées, fissurées ou pliées, pièces desserrées ou manquantes et toute condition qui pourrait affecter le bon fonctionnement du produit. Si un problème survient, faites-le résoudre.

corrigé avant toute nouvelle utilisation. N'utilisez pas d'équipement endommagé.

1. Avant chaque utilisation, testez soigneusement le cric bouteille pour vous assurer de son bon fonctionnement avant son utilisation réelle. Si le cric bouteille ne semble pas fonctionner correctement, suivez les instructions de purge instructions.
2. Changez l'huile hydraulique au moins une fois tous les trois ans. Pour changer l'huile huile hydraulique.

a. Avec le cric complètement abaissé, retirez le bouchon de remplissage

d'huile. b. Inclinez la cintreuse de tuyaux pour permettre à l'huile hydraulique usagée de s'écouler hors du boîtier complètement et éliminez l'huile hydraulique usagée conformément aux réglementations locales.

règlements

c. Remplissez complètement le boîtier avec une huile pour cric hydraulique de haute qualité (non incluse) jusqu'à ce que l'huile commence à s'écouler du trou de remplissage d'huile. d. Ensuite, réinstallez le remplissage d'huile Prise.
4. Nettoyez avec un chiffon propre en utilisant un détergent ou un solvant doux et essuyez. Ensuite, rangez la cintreuse de tuyaux dans un endroit sûr et sec, en position verticale, hors de portée des enfants. enfants et autres personnes non autorisées.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DE LA CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

REPRÉSENTANT DU ROYAUME-UNI

Assistance technique et certificat de garantie

électronique www.vevor.com/support
