BEDIENUNGSANLEITUNG MR8080 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

BENDER

MODELL: MR8080, MR8081

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BENDER

MODELL: MR8080, MR8081

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

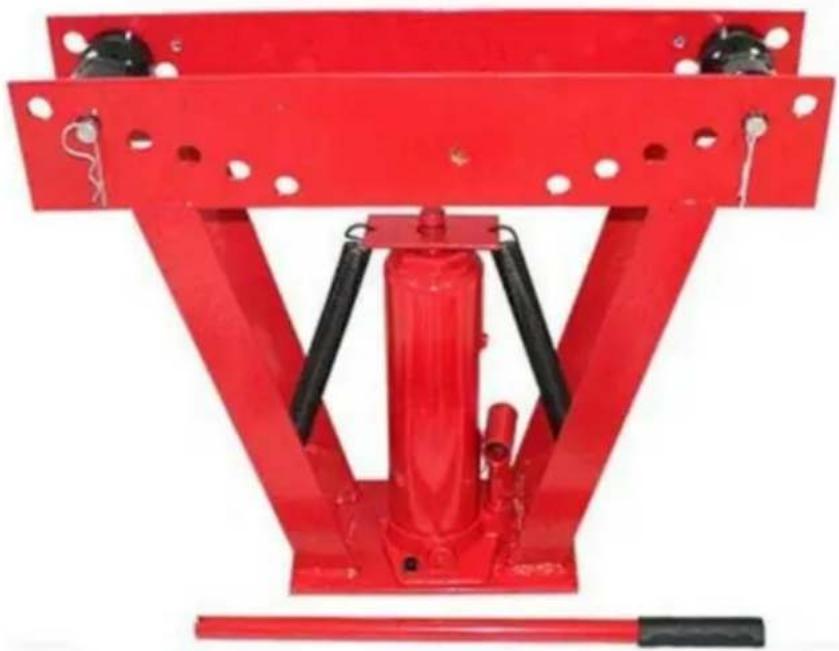

PRODUKTPROFIL

Dieser Rohrbieger ist zum Biegen von Wasserrohren, starren Leitungen, dicken

verzinkte Rohre für gewerbliche Anwendungen und andere ähnliche Rohrtypen.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung.

Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Schutzbrille.

Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

1. Kennen Sie Ihr Werkzeug. Lesen Sie dieses Handbuch sorgfältig durch. Lernen Sie die Anwendungen des Werkzeugs kennen und Einschränkungen sowie die damit verbundenen spezifischen potenziellen Gefahren.
2. Setzen Sie das Werkzeug keiner Feuchtigkeit aus. Verwenden Sie dieses Werkzeug nicht an feuchten oder nassen Orten. Vor Regen schützen.
3. Halten Sie Ihren Arbeitsbereich sauber und gepflegt. Unordentliche oder dunkle Arbeitsbereiche führen zu Unfällen.
4. Halten Sie Kinder fern. Alle Kinder sollten vom Arbeitsbereich ferngehalten werden.
5. Bedienen Sie dieses Werkzeug nicht, wenn Sie unter Alkohol- oder Drogeneinfluss stehen oder sich müde fühlen.
   Lesen Sie die Warnhinweise auf den Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe beeinträchtigt. Im Zweifelsfall ist von einem Eingriff abzusehen.
6. Verwenden Sie Schutzausrüstung. Augenschutz sollte immer getragen werden, wenn
   Bedienung dieses Werkzeugs. Tragen Sie eine ANSI-zugelassene Schutzbrille. Normale Brillen sind
   keine Schutzbrille. Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz
   Schutz sollte unter geeigneten Bedingungen verwendet werden.
7. Tragen Sie angemessene Kleidung und binden Sie lose Haare zusammen. Lose Kleidung, Handschuhe, Krawatten, Ringe,
   Armbänder oder anderer Schmuck können bei der Arbeit eine potenzielle Gefahr darstellen.
   dieses Werkzeug. Halten Sie alle Kleidungsstücke vom Werkzeug fern.
8. Überstrecken Sie sich nicht. Achten Sie beim Arbeiten stets auf einen sicheren Stand und das Gleichgewicht.
   dieses Werkzeug.
9. Wenden Sie keine Gewalt an. Verwenden Sie das richtige Werkzeug für Ihre Anwendung. Das richtige Werkzeug wird

erledigen Sie die Arbeit besser und sicherer in der Geschwindigkeit, für die es ausgelegt ist.

1. Von brennbaren Stoffen fernhalten. Versuchen Sie nicht, dieses Werkzeug in der Nähe von brennbare Materialien brennbare Stoffe. Bei Nichtbeachtung kann es zu schweren Verletzungen oder Tod.
2. Halten Sie Ihre Hände von beweglichen Teilen fern.
3. Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern und ungeschulten Personen auf. Werkzeuge können in den Händen ungeschulter Benutzer gefährlich sein.
4. Überschreiten Sie niemals die Nennlast des Wagenhebers (siehe technische Daten).
5. Überprüfen Sie den Wagenheber vor jedem Gebrauch. Stellen Sie sicher, dass alle Teile in gutem Zustand und reibungsloser Betrieb, die Räder sind intakt und es gibt keine Risse oder Verzerrungen sind erkennbar. Im Zweifelsfall nicht verwenden.
6. Stellen Sie sicher, dass der Wagenheber auf einer ebenen und festen Unterlage steht und dass sich kein Wahrscheinlichkeit, dass es beim Gebrauch verrutscht.

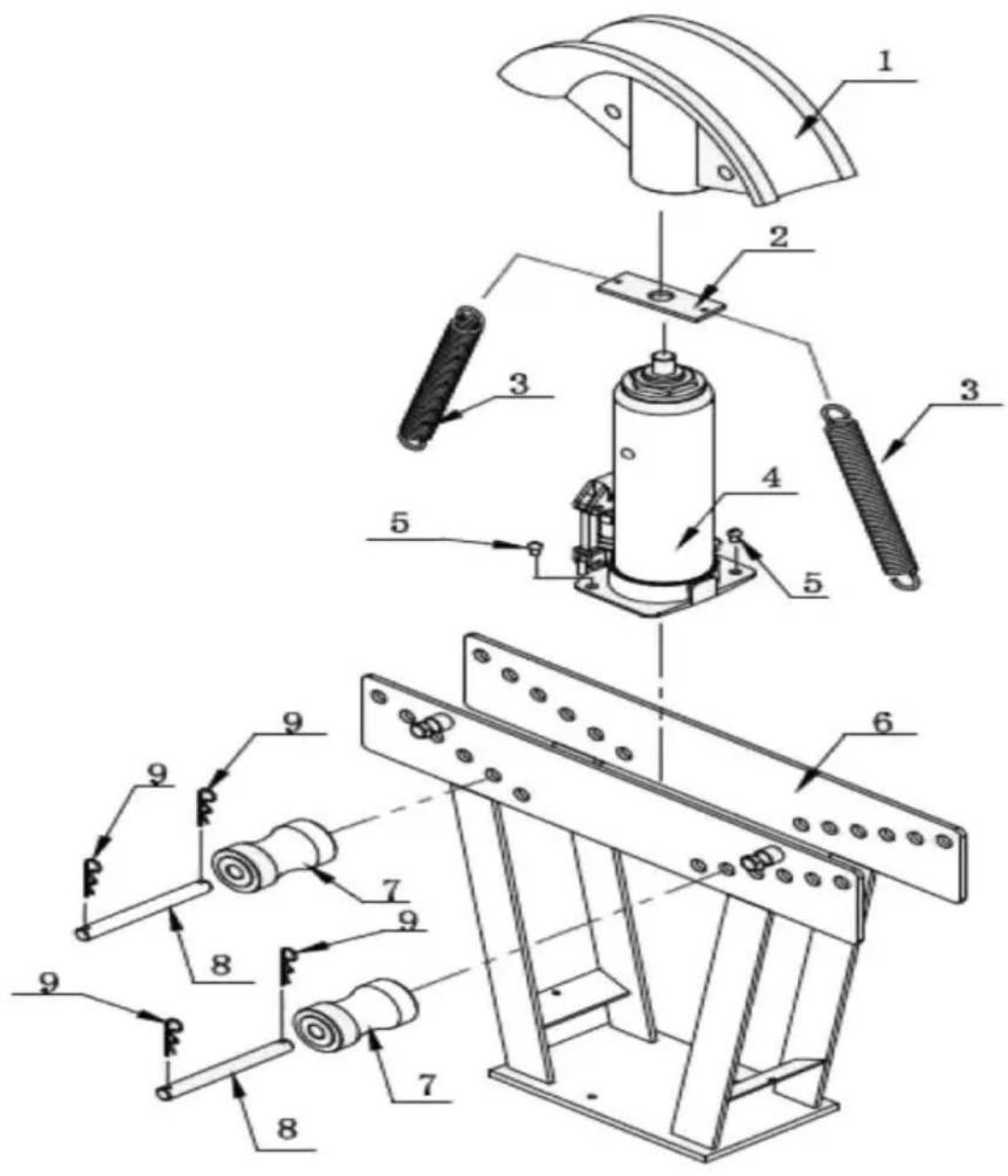

Panne und Ersatzteile

TEIL NR. BESCHREIBUNG MENGE				TEIL NEIN	BESCHREIBUNG MENGE
1	12T	Biegeform	6	5	Bolzen 8*16	2
	16T	Biegeform	8	6	Rahmen	1
2		Zugfederblock	1	7	Rolle	2
3		Frühling	2	8	Rollenstift	2
4		Wagenheber	1	9	R-Stift	4

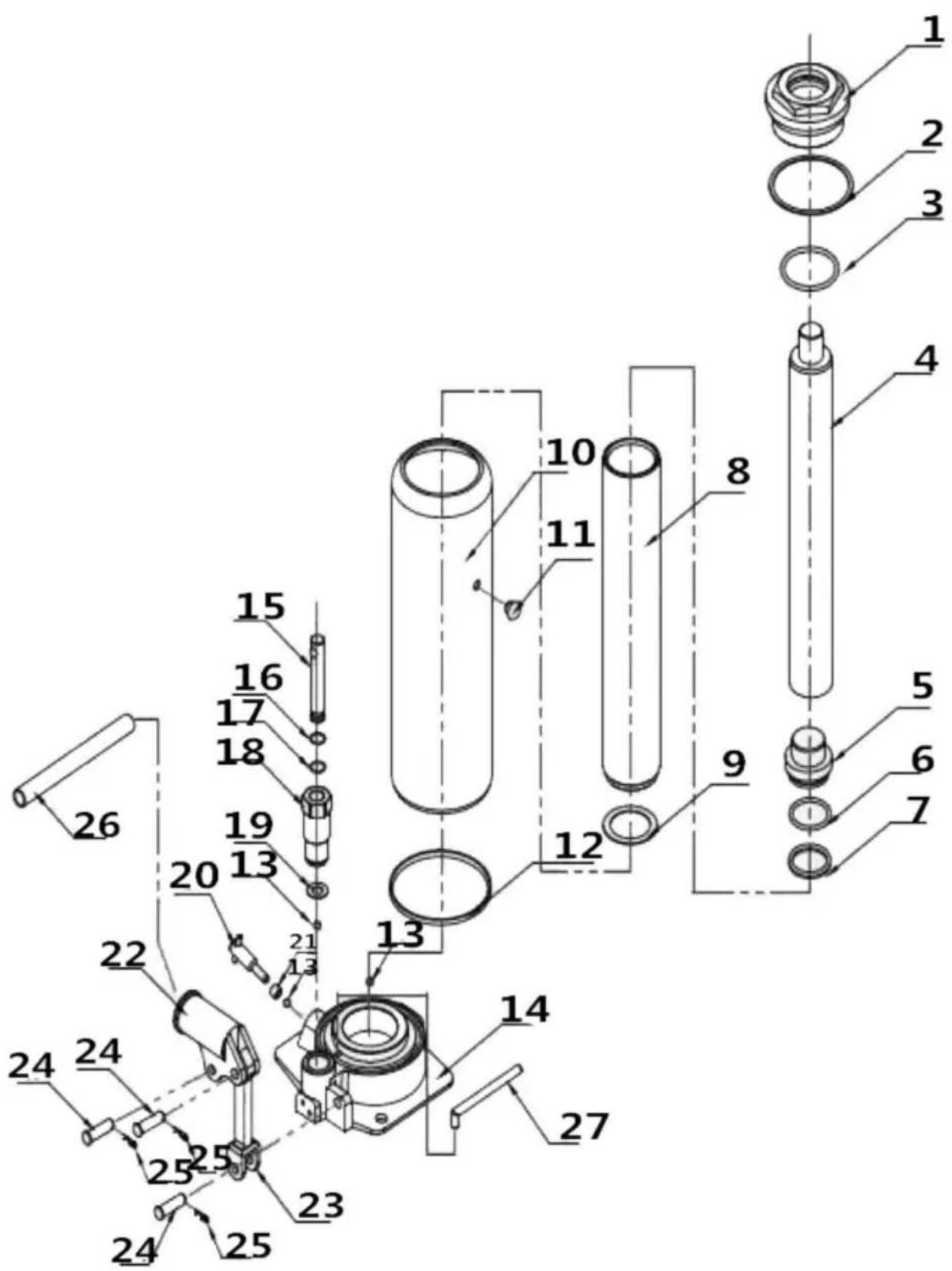

TEIL NR.	BESCHREIBUNG MENGE	TEIL NR.	BESCHREIBUNG MENGE
1	Kappe	1	15	Pumpenkern
2	Rechteckiger Ring	1	16	O-Ring
3	O-Ring	1	17	Schlitzscheibe
4	Kolbenstange	1	18	Pumpenkörper
5	Kolben	1	19	Pumpenscheibe
6	O-Ring	1	20	Ventilfüllstand ablassen
7	Schüsselwaschmaschine	1	21	Rechteckiger Ring
8	Zylinder	1	22	Griffbuchse
9	Zylinderscheibe	1	23	Pleuelstange
10	Mantel	1	24	Stift
11	Ölablassschraube	1	25	Stahldrahtstift
12	Trapezförmiger Ring	1	26	Handhaben
13	Zylinderkugel	3	27	Ölsaugleitung
14	Base	1

Modell	MR8080	MR8081
Maximale Belastung:	12 Tonnen	16 Tonnen
Maximaler Rohrdurchmesser	51 mm (2 Zoll)	75 mm (3 Zoll)
Rohrwandstärke	Kohlenstoffarmer Stahl: 2–3 mm; Aluminium: 2–4 mm

MONTAGE

1. Befestigen Sie den Wagenheber mit zwei Sechskantschrauben (M10*25) am Rahmen.

(Hinweise: MR8080 kann diesen Schritt überspringen)

1. Platzieren Sie die Biegeform auf dem Kopf des Wagenhebers. SYSTEMLUFTSPÜLUNG:

Bevor Sie Ihren Rohrbieger in Betrieb nehmen, vergewissern Sie sich, dass keine Luft im Hydrauliksystem.

1. Den Zylinder des Wagenhebers mit dem Griff vollständig anheben.

2. Öffnen Sie das Ablassventil am Wagenheber, indem Sie es gegen den Uhrzeigersinn drehen

3. Drücken Sie den Ram nach unten, bis er ganz in den Wagenheber einrastet.

sollte die gesamte Luft aus dem System drücken.

1. Drücken Sie weiter auf die Oberseite des Stößels, während Sie den Entriegelungshebel schließen. Ventil.

2. Bei Bedarf wiederholen.

BETRIEB

Lesen Sie den gesamten Abschnitt Wichtige Sicherheitsinformationen am Anfang dieser

Handbuch einschließlich aller darin enthaltenen Unterüberschriften, bevor Sie dieses

Produkt.

Überprüfen Sie das Werkzeug vor dem Gebrauch auf beschädigte, lose und fehlende Teile.

Wenn Probleme gefunden werden, verwenden Sie das Werkzeug nicht, bis es repariert ist.

Entlüften des Wagenhebers:

WICHTIG! Überprüfen Sie vor dem ersten Gebrauch, ob der Hydraulikölstand im Wagenheber ausreichend ist.

Testen Sie den Wagenheber gründlich auf seine ordnungsgemäße Funktion, bevor Sie ihn tatsächlich verwenden.

Wenn der Wagenheber nicht ordnungsgemäß funktioniert, lassen Sie die überschüssige Luft aus seinem Hydrauliksystem wie folgt ab:

1. Öffnen Sie das Ablassventil.

2. Den Öl-Einfüllstopfen entfernen und den Wagenheber bis zum Füllstand mit Hydraulikflüssigkeit füllen.

3. Üben Sie Druck auf den Sattel aus und pumpen Sie den Griff mehrere Male schnell.

4. Überprüfen Sie die Öleinfüllöffnung und füllen Sie sie ggf. mit Hydrauliköl auf.

Öl.

1. Setzen Sie den Ölfüllstopfen wieder ein und schließen Sie das Ablassventil

2. Testen Sie den Wagenheber vor der Inbetriebnahme mehrmals auf einwandfreie Funktion. Wenn nach

Wenn der Wagenheber immer noch nicht richtig zu funktionieren scheint, verwenden Sie den Wagenheber nicht bis es von einem qualifizierten Servicetechniker repariert wurde

Werkzeugeinrichtung:

Hinweis: Der Rohrbieger ist zum Biegen von Wasserrohren und dicken Rohren konzipiert verzinktes Rohr.

Beim Biegen von Leitungen oder dünnwandigen Rohren können Probleme auftreten mit Knicken oder Falten.

Um das Problem zu begrenzen, füllen Sie das Rohr mit Sand und verschließen Sie beide Enden, bev Biegen.

1. Verwenden Sie diesen Rohrbieger immer mit dem Wagenheber in aufrechter Position.

Stellen Sie sicher, dass auf allen Seiten des Rohrbiegers Platz für die Rohrlänge vorhanden ist Sie beabsichtigen, sich zu beugen.

1. Stellen Sie das Gerät auf eine stabile, flache und ebene Fläche, die das

Gewicht des Rohrbiegers, der Rohre und aller anderen Werkzeuge und Zubehörteile.

Der Rohrbieger muss immer an der Werkbank festgeklemmt oder festgeschraubt werden bei Verwendung mit einer Werkbank.

1. Wählen Sie die Biegematrize aus, die der Größe des Rohrs entspricht, das Sie biegen möchter Auf jedem Biegewerkzeug ist die Rohrgröße angegeben. Platzieren Sie das ausgewählte Biegewerkzeug auf den Wagenheber.
2. Die Rollen müssen so eingestellt werden, dass die Oberseite des zu biegenden Rohres liegt an der Unterseite der Rollen an. Das Rohr kann von einem halben

Kurve bis zu einem 90 -Winkel, abhängig von der Position der Rollen und der

Niveau des Wagenhebersattels vor dem Betrieb. So stellen Sie die Rollen ein:

a. Entfernen Sie die R-Pins von den beiden Rollstangen und schieben Sie die Rollstangen

aus den Rollen und entfernen Sie die Rollen vom Rahmen. b.Legen Sie das

zu biegende Rohr auf die Matrize und beachten Sie die Löcher im Rahmen

wo Sie die Rollen platzieren müssen, so dass die Oberseite des Rohres auf dem

Unterseite der Rollen. c. Entfernen Sie das Rohr. d.

Halten Sie eine der Rollen über das ausgewählte Loch und schieben Sie eine Rollenstange

durch das Loch an der Vorderseite des Rahmens, der Rolle und das Loch in der

Rückseite des Rahmens. e. Mit einem R-Pin fixieren.

f. Wiederholen Sie d. und e. mit der verbleibenden Rolle, Rollenstange und dem R-Stift.

Allgemeine Bedienungsanleitung:

1. Schieben Sie das zu biegende Rohr durch den Rohrbieger, zwischen Matrize und die Rollen. Hinweis: Sie sollten den Einsatz des Rohrbiegers zunächst an Schrott üben Material.
2. Mit dem geschlitzten Ende des Griffs ziehen Sie das Ablassventil (im Uhrzeigersinn) fest der Wagenheber.
3. Den Griff in die Pumpenhülse stecken und auf und ab pumpen, um den
   Benutzen Sie einen Wagenheber und biegen Sie das Rohr.
4. Wenn das Rohr in den gewünschten Winkel gebogen ist, entfernen Sie den Griff vom Wagenheber und verwenden Sie ihn zum Lösen (gegen den Uhrzeigersinn drehen) der Ventilentriegelungsschraube bis zu einer vollen Umdrehung. Dadurch wird das Rohr vom Rohrbieger gelöst und Sie können und entfernen Sie es vorsichtig.

WARTUNG

1. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand des Rohrbiegers. Überprüfen Sie gebrochene, gerissene oder verbogene Teile, lose oder fehlende Teile und alle Zustände, die den ordnungsgemäßen Betrieb des Produkts beeinträchtigen. Wenn ein Problem auftritt, lassen Sie

Beschädigte Geräte dürfen nicht mehr verwendet werden.

1. Vor jedem Gebrauch muss der Wagenheber gründlich auf einwandfreie Funktion getestet werden, bevor er Wenn der Wagenheber nicht richtig funktioniert, befolgen Sie die Anweisungen zum Entlüften. Anweisungen.
2. Wechseln Sie das Hydrauliköl mindestens alle drei Jahre. Zum Wechseln des Hydrauliköl. a.

Entfernen Sie bei vollständig abgesenktem Wagenheber den Öleinfüllstopfen.

b. Kippen Sie den Rohrbieger, damit das alte Hydrauliköl aus dem Gehäuse ablaufen kann vollständig und entsorgen Sie das alte Hydrauliköl gemäß den örtlichen Vorschriften
c. Füllen Sie das Gehäuse vollständig mit einem hochwertigen Hydrauliköl (nicht im Lieferumfang enthalten). bis das Öl gerade aus der Öleinfüllöffnung zu laufen beginnt. d. Installieren Sie dann den Öleinfüllstutzen Stecker.
4. Reinigen Sie den Rohrbieger mit einem sauberen Tuch und einem Reinigungsmittel oder einem milden Lösungsmittel und wischen Sie ihn trocken. Lagern Sie den Rohrbieger dann an einem sicheren, trockenen Ort in aufrechter Position, außerhalb der Reichweite von Kinder und andere unbefugte Personen.
