PROFILO DEL PRODOTTO

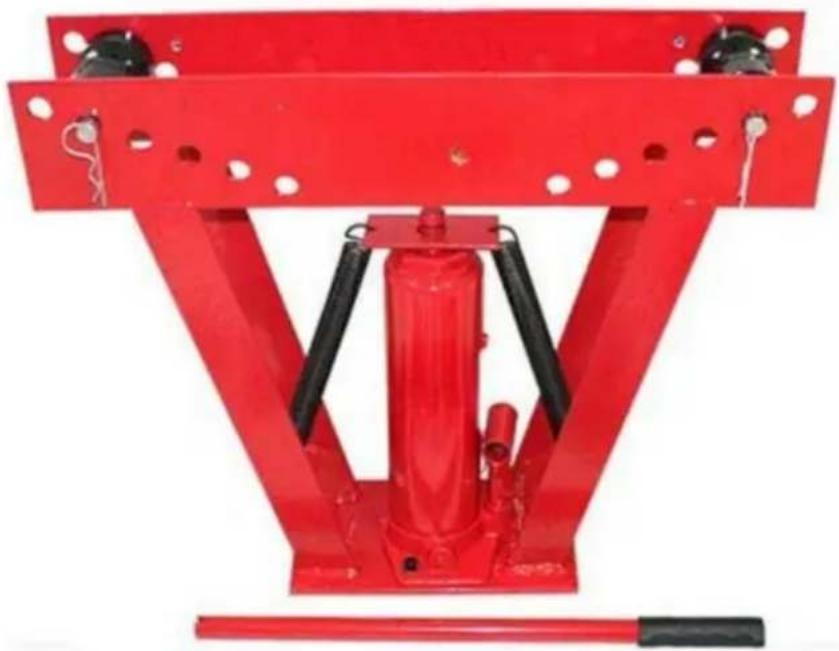

Questa piegatubi è progettata per piegare tubi dell'acqua, condotti rigidi, di grosso calibro

tubi zincati utilizzati in applicazioni commerciali e altri tipi simili di tubi.

IMPORTANTI MISURE DI SICUREZZA

Leggere il manuale di istruzioni.

Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.

protezioni per gli occhi quando si utilizza questo prodotto.

Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

1. Conosci il tuo strumento. Leggi attentamente questo manuale. Impara le applicazioni dello strumento e limitazioni, nonché potenziali pericoli specifici ad esso peculiari.
2. Non esporre l'utensile all'umidità. Non utilizzare questo utensile in luoghi umidi o bagnati. Proteggere dalla pioggia.
3. Mantenere l'area di lavoro pulita e in ordine. Le aree di lavoro disordinate o buie favoriscono gli incidenti.
4. Tenere lontani i bambini. Tutti i bambini devono essere tenuti lontani dall'area di lavoro.
5. Non utilizzare questo utensile se si è sotto l'effetto di alcol o droghe o se ci si sente stanchi.

Leggi le etichette di avvertenza sulle prescrizioni per determinare se il tuo giudizio o i tuoi riflessi sono alterata durante l'assunzione di farmaci. In caso di dubbi, non tentare di operare.

1. Utilizzare dispositivi di sicurezza. La protezione degli occhi deve essere indossata in ogni momento quando utilizzare questo strumento. Utilizzare occhiali di sicurezza approvati ANSI. Gli occhiali da vista di tutti i giorni sono non occhiali di sicurezza. Maschera antipolvere, scarpe di sicurezza antiscivolo, casco e udito la protezione deve essere utilizzata in condizioni appropriate.

2. Indossare indumenti adatti e contenere i capelli sciolti. Abiti larghi, guanti, cravatte, anelli, braccialetti o altri gioielli possono rappresentare un potenziale pericolo durante l'uso

questo strumento. Tenere tutti gli indumenti lontani dallo strumento.

1. Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati durante l'uso questo strumento.
2. Non forzare l'utensile. Utilizzare l'utensile corretto per la propria applicazione. L'utensile corretto

svolgere il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato.

1. Tenere lontano da materiali infiammabili. Non tentare di utilizzare questo strumento vicino materiali infiammabili combustibili. La mancata osservanza può causare gravi lesioni o morte.
2. Tenere le mani lontane dalle parti in movimento.
3. Conservare gli utensili inutilizzati fuori dalla portata dei bambini e delle persone non addestrate. Gli utensili possono essere pericoloso nelle mani di utenti non addestrati.
4. Non superare mai il carico nominale del cric (vedere le specifiche).
5. Ispezionare sempre il cric prima dell'uso. Assicurarsi che tutte le parti siano in buone condizioni. condizioni e funzionamento regolare, le ruote sono sane e non presentano crepe o distorsione è evidente. In caso di dubbio, non utilizzare.
6. Assicurarsi che il cric sia su una base piana e solida e che non vi siano probabilità che scivoli durante l'uso.

GUASTI E PARTI

CODICE ARTICOLO DESCRIZIONE QTY				PARTENO	DESCRIZIONE QTY
1	12T	Matrice di piegatura	6	5	Bullone 8*16	2
	16T	Matrice di piegatura	8	6	Telaio	1
2		Blocco molla di tensione	1	7	Rullo	2
3		Primavera	2	8	Perno a rullo	2
4		cricco a bottiglia	1	9	Perno R.	4

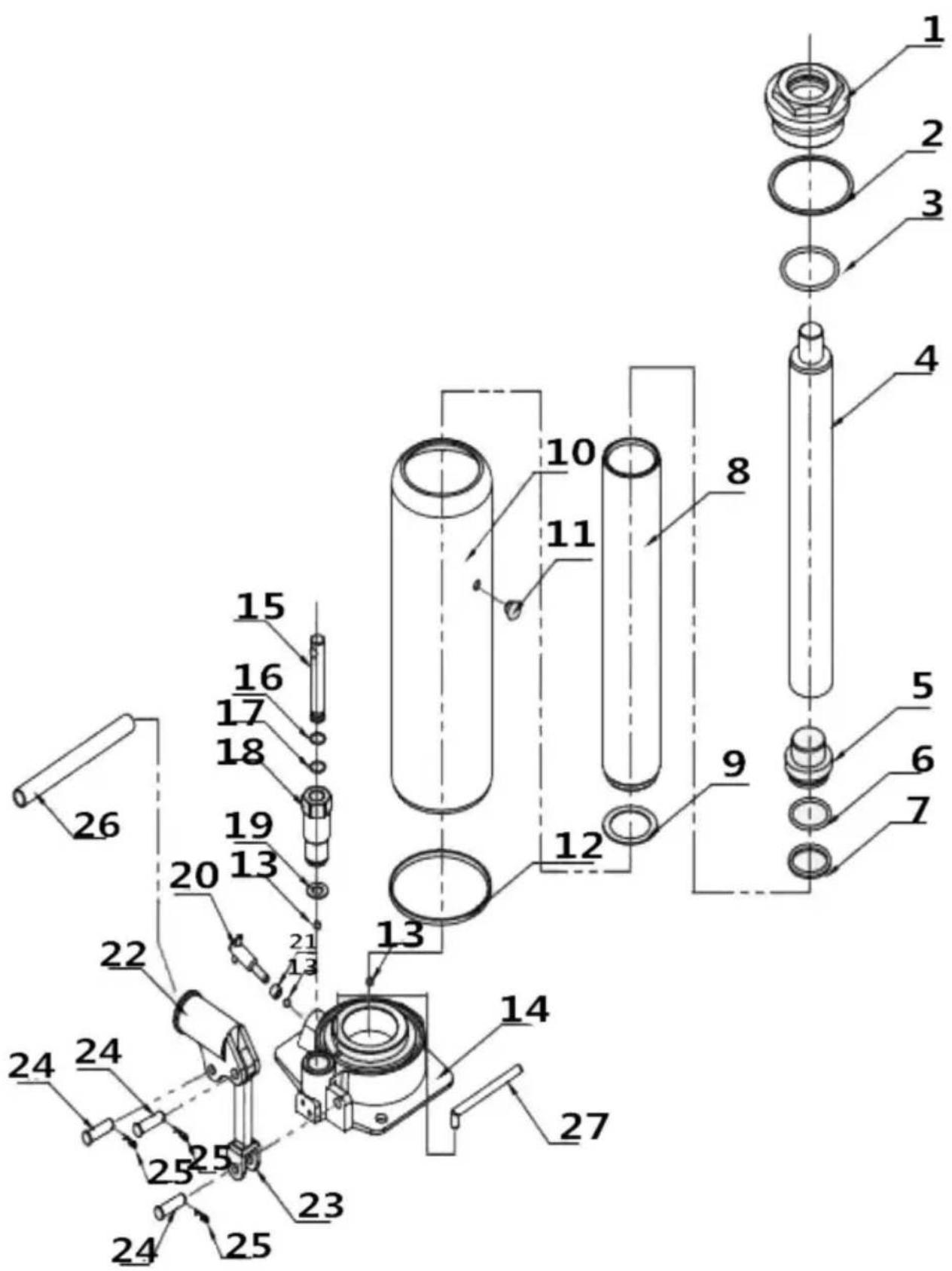

CODICE ARTICOLO DESCRIZIONE		QTY CODICE ARTICOLO DESCRIZIONE QTY
1	berretto	1	15	Nucleo della pompa	1
2	Anello rettangolare	1	16	Guarizione di tenuta	1
3	Anello di tenuta	1	17	Rondella scanalata	1
4	Biella	1	18	Corpo pompa	1
5	Pistone	1	19	Pompa di lavaggio	1
6	Anello di tenuta	1	20	Livello valvola di rilascio	1
7	Lavaciotola	1	21	Anello rettangolare	1
8	Cilindro	1	22	Presa per maniglia	1
9	Rondella del cilindro	1	23	Biella	1
10	Cappotto	1	24	Spillo	3
11	Tappo dell'olio	1	25	Perno in filo d'acciaio	3
12	Anello trapezoidale	1	26	Maniglia	1
13	Cilindro a sfera	3	27	Tubo di aspirazione dell'olio	1
14	Base	1

Modello	MR8080	MR8081
Carico massimo:	12 tonnellate	16 tonnellate
Diametro massimo del tubo	51 mm (2")	75 mm (3")
Spessore della parete del tubo	Acciaio a basso tenore di carbonio: 2-3 mm; Alluminio: 2-4 mm

ASSEMBLAGGIO

1. Fissare il cric a bottiglia al telaio utilizzando due bulloni esagonali (M10*25);
   (Note: MR8080 può saltare questo passaggio)
2. Posizionare la matrice di piegatura sulla testa del martinetto. SPURGO DELL'ARIA DEL SISTEMA: Prima di utilizzare il piegatubi, assicurarsi che non vi sia aria intrappolata al suo interno. sistema idraulico.
3. Sollevare completamente il cilindro del martinetto utilizzando la maniglia.
4. Aprire la valvola di rilascio sul martinetto ruotandola in senso antiorario
5. Spingere verso il basso il pistone finché non rientra completamente nel martinetto. Questo dovrebbe espellere tutta l'aria dal sistema.
6. Continuare a spingere verso il basso la parte superiore del pistone mentre si chiude il rilascio Valvola.
7. Ripetere se necessario.

OPERAZIONE

Leggere l'intera sezione Informazioni importanti sulla sicurezza all'inizio di questo

manuale, incluso tutto il testo sotto le sottosezioni in esso contenute prima dell'installazione o dell'uso di questo

prodotto.

Ispezionare l'utensile prima dell'uso, cercando parti danneggiate, allentate e mancanti. Se presenti

se si riscontrano problemi, non utilizzare l'utensile finché non vengono riparati.

Spurgo del cricco della bottiglia:

IMPORTANTE! Prima del primo utilizzo, controllare il corretto livello dell'olio idraulico nel martinetto.

Quindi testare attentamente il Jack per verificarne il corretto funzionamento prima del suo effettivo utilizzo. Se il

Il martinetto non funziona correttamente, spurgare l'aria in eccesso dal suo sistema idraulico come segue:

1. Aprire la valvola di rilascio.
2. Rimuovere il tappo di riempimento del fluido idraulico e riempire il martinetto con fluido idraulico fino al livello massimo.
3. Applicare pressione alla sella e pompare rapidamente la maniglia più volte.
4. Controllare il foro di riempimento dell'olio e, se necessario, rabboccare il foro di riempimento dell'olio con olio idraulico olio.
5. Riposizionare il tappo di riempimento del serbatoio e chiudere la valvola di rilascio
6. Testare il Jack più volte per verificarne il corretto funzionamento prima di metterlo in uso. Se, dopo
   sanguinamento, il Jack sembra ancora non funzionare correttamente, non utilizzare il Jack
   finché non è stato riparato da un tecnico qualificato

Impostazione degli strumenti:

Nota: il piegatubi è progettato per piegare tubi dell'acqua e di grosso calibro tubo zincato.

Quando si piegano condotti o tubi a parete sottile, potrebbero verificarsi problemi con pieghe o pieghe.

Per aiutare a limitare il problema, riempire il tubo con sabbia e tappare entrambe le estremità prir piegatura.

1. Utilizzare sempre questo piegatubi con il martinetto in posizione verticale.
   assicurarsi che ci sia spazio su tutti i lati del piegatubi per la lunghezza del tubo hai intenzione di piegarti.

2. Posizionare l'unità su una superficie solida, piana e livellata in grado di sostenere l' peso del piegatubi, dei tubi e di tutti gli altri utensili e accessori.

Il piegatubi deve essere sempre fissato con morsetti o bulloni al banco di lavoro se utilizzato con un banco da lavoro.

1. Selezionare la matrice di piegatura adatta alla dimensione del tubo che si desidera piegare Ogni matrice è stampata con la dimensione del tubo. Posizionare la matrice di piegatura selezionata sul Bottle Jack.
2. I rulli devono essere regolati in modo che la parte superiore del tubo venga piegata appoggia contro il fondo dei rulli. Il tubo può essere piegato da un salice curva fino a un angolo di 90°, a seconda della posizione dei rulli e della

livello della sella del cricco a bottiglia prima dell'operazione. Per regolare i rulli:

a. Rimuovere i perni R dalle due barre a rulli e far scorrere le barre a rulli

dai rulli e rimuovere i rulli dal telaio. b. Posizionare il tubo da piegare

sulla matrice e notare i fori nel telaio

dove è necessario posizionare i rulli in modo che la parte superiore del tubo poggi sul fondo dei rulli. c. Rimuovere il tubo. d. Tenere uno

dei rulli sopra il foro scelto e far scorrere una barra dei rulli

attraverso il foro nella parte anteriore del Telaio, il Rullo e il foro nel retro del telaio. e. Bloccare in posizione con un perno a R.

f. Ripetere i punti d. ed e. con il rullo, la barra del rullo e il perno R rimanenti.

Istruzioni generali per l'uso:

1. Far scorrere il tubo che si desidera piegare attraverso il piegatubi, tra la matrice e i rulli. Nota: potresti voler prima esercitarti a usare il piegatubi su rottami materiale.
2. Utilizzando l'estremità scanalata della maniglia, serrare (in senso orario) la valvola di rilascio su il cric a bottiglia.
3. Inserire la maniglia nel manicotto della pompa e pomparla su e giù per sollevare la Utilizzare il cricco per piegare il tubo.
4. Quando il tubo è stato piegato all'angolazione desiderata, rimuovere la maniglia dal Jack per bottiglia e utilizzalo per allentare (ruotare in senso antiorario) la vite di rilascio della valvola fino a un giro completo. Questo libererà il tubo dal Pipe Bender e ti consentirà di rimuoverlo con attenzione.

MANUTENZIONE

1. Prima di ogni utilizzo, espezionare le condizioni generali del piegatubi. Controllare parti rotte, incrinate o piegate, parti allentate o mancanti e qualsiasi condizione che possa compromettere il corretto funzionamento del prodotto. Se si verifica un problema, contattare il

corretti prima di un ulteriore utilizzo. Non utilizzare apparecchiature danneggiate.

1. Prima di ogni utilizzo, testare accuratamente il corretto funzionamento del Bottle Jack prima di uso effettivo. Se il Bottle Jack sembra non funzionare correttamente, seguire la procedura di spurgo istruzioni.
2. Cambiare l'olio idraulico almeno una volta ogni tre anni. Per cambiare il olio idraulico. a.

Con il martinetto completamente abbassato, rimuovere il tappo di

riempimento dell'olio. b. Inclinare il piegatubi per consentire al vecchio olio idraulico di fuoriuscire dall'alloggiamento completamente e smaltire il vecchio olio idraulico in conformità alle normative locali regolamenti

c. Riempire completamente l'alloggiamento con un olio per martinetti idraulici di alta qualità (non incluso)

finché l'olio non inizia a fuoriuscire dal foro di riempimento dell'olio. d. Quindi, reinstallare il foro di riempimento dell'olio Tappo.

1. Pulire con un panno pulito utilizzando un detergente o un solvente delicato e asciugare. Quindi, riporre il Pipe Bender in un luogo sicuro e asciutto, in posizione verticale, fuori dalla portata di bambini e altre persone non autorizzate.
