MODE D'EMPLOI FX1+1 Vevor
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrage du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne pas vous informer ultérieurement des mises à jour technologiques ou logicielles notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilis doit lire attentivement le manuel d'instructions.
INSTALLATION NOTES
REMARQUES :
- Essayez de choisir un sol dur pour l'installation.
- Préparez à l'avance les outils d'installation ( marteau en caoutchou bois ).
- Lisez attentivement ce manuel d'installation et confirmez la quantité d'accessoires selon la liste.
MODEL AND PARAMETERS
| Modèle | FX1+1 |
| Taille du produit | 562*462*515mm |
| Matériau de l'armoire | Bois de sapin |
| Traitement de surface | Procédé d'ébullition de la cire |
COMPONENTS

A1 240 Hélicoptère 1(×
B
1-1
2)

Un 2 17 0 Hélicoptère 2) | 2) | -12) |
C 170/240 Principal barre de cadre 1( ×2 | D 170/240 Barre de cad principal 2 (×20) | E 1 24 0 Barre cadre ( × 20) |
Barre de cadre E2 170 20) | F1 240 (×10) | F2 170 (×10) |
G (×2) | Vis H M4x30 (×2) | ![]() Je -1 Je -2I Vitre de fenêtre (×2) |
J Vis autotaraudeuse M4x20 (×4) | K Petite planche (×4) | Couvercle supérieur L (× 1 ) |
M Couverture intérieure (1) | N Planche inférieure (x1) | Ô Reine Excluseur (x1) |
P (x1) | Clous en fer Q (x80) | R Vis autotaraudeuse M3x12 (×8) |
S Fenêtre à panneau acrylique ( x2) | ||
ASSEMBLY
240 BOÎTES
19. Installation de box 24 0

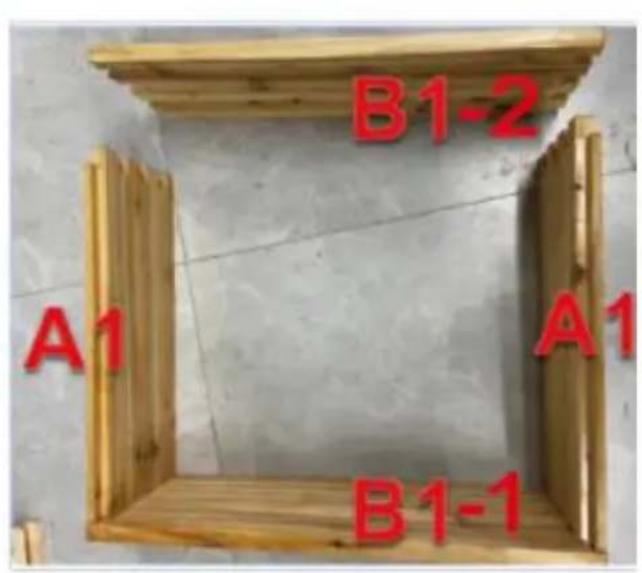

Étape 1 : Prenez deux morceaux de A1 et deux morceaux de B1 (B1-2) respectivement, et reliez-les avec un marteau en caoutchouc (no qu'il n'est pas permis de les frapper directement, mais placez une pla ou un carton dessus et frappez-les uniformément).

20.Installation du cadre 24 0

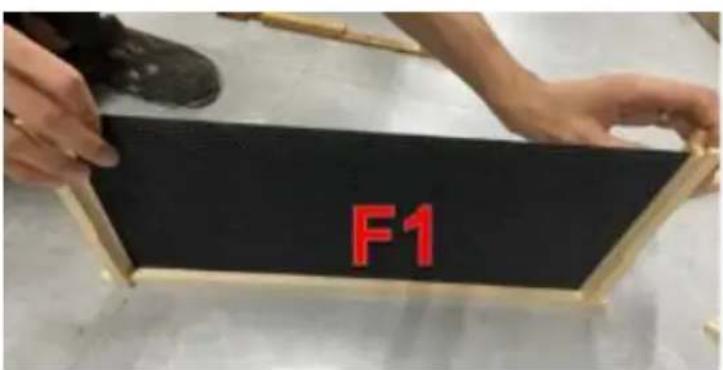

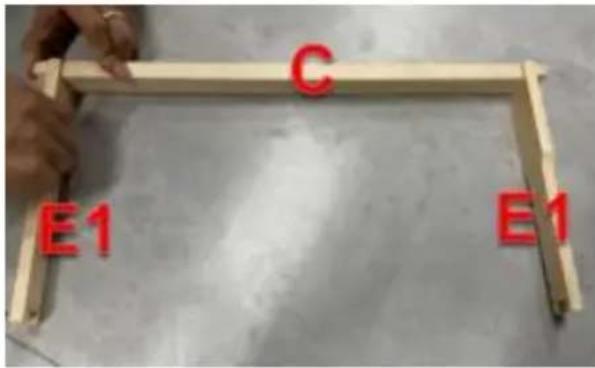

Étape 1 : Prenez 2 morceaux de E1 et 1 morceau de C, insérez-les dans la fente pour carte pour les connecter, puis prenez 1 morceau de F'insérez-le dans la fente, et enfin prenez 1 morceau de D et insérez-la fente pour compléter un ensemble de 170 cadres.


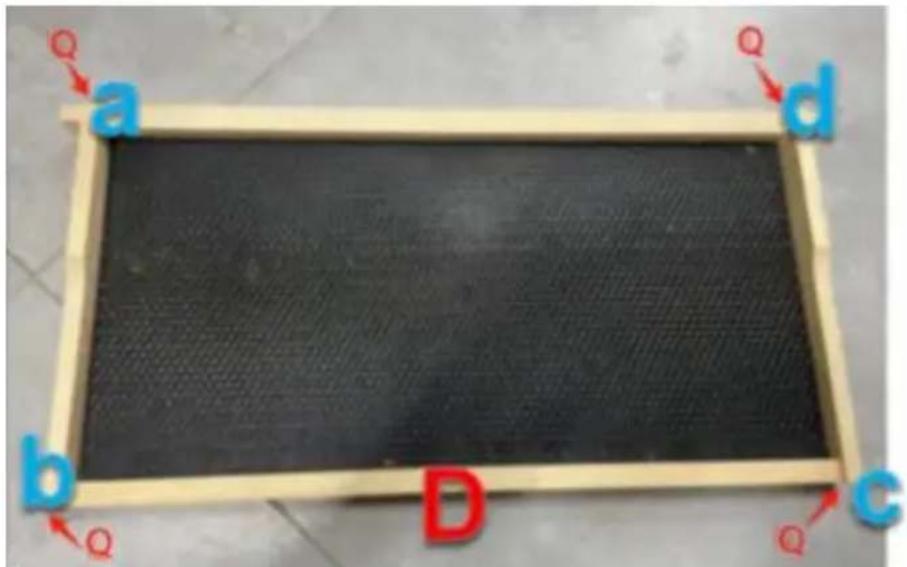

F1Étape 2 : Connectez-vous avec 4 pièces de Q aux 4 positions a/b/c
Étape 1 : Prenez G , H et I-1 pour assembler la plaque de recouvrement.

Étape 2 : Prenez S et décollez le film des coins, puis prenez S et R pour assembler le hiloire.

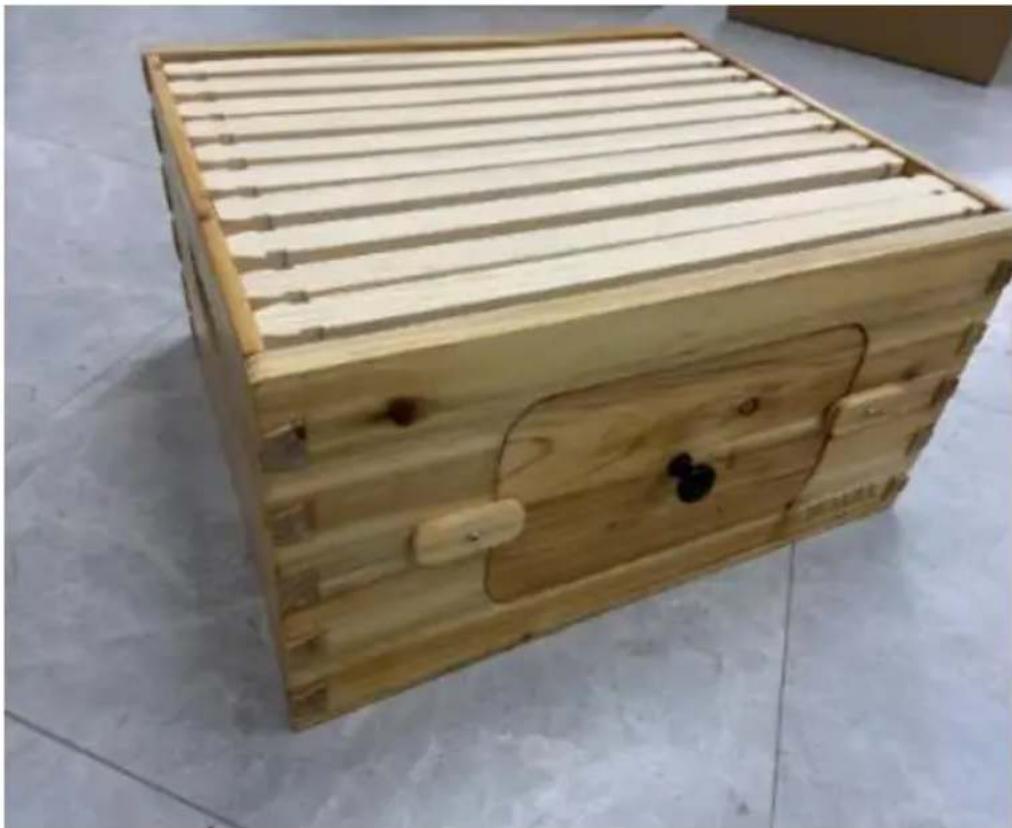

Étape 3 : Prenez J et K pour assembler les plaques de pression de la fenêtre des deux côtés et placez 10 ensembles de fondations et de dans la boîte.

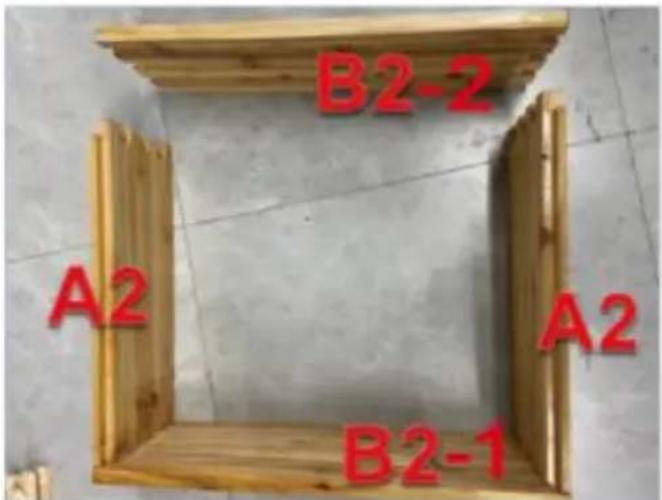

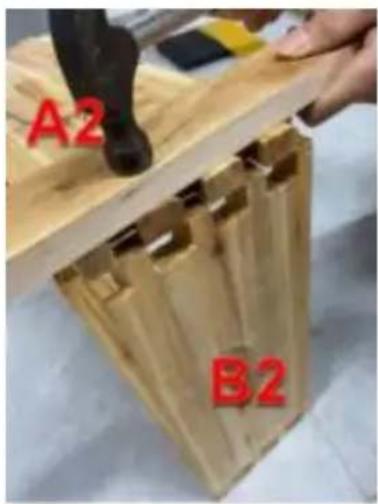

Étape 1 : Prenez deux morceaux de A2 et deux morceaux de B2 (B2-2) respectivement, et reliez-les avec un marteau en caoutchouc (no qu'il n'est pas permis de les frapper directement, mais placez une pla ou un carton dessus et frappez-les uniformément).


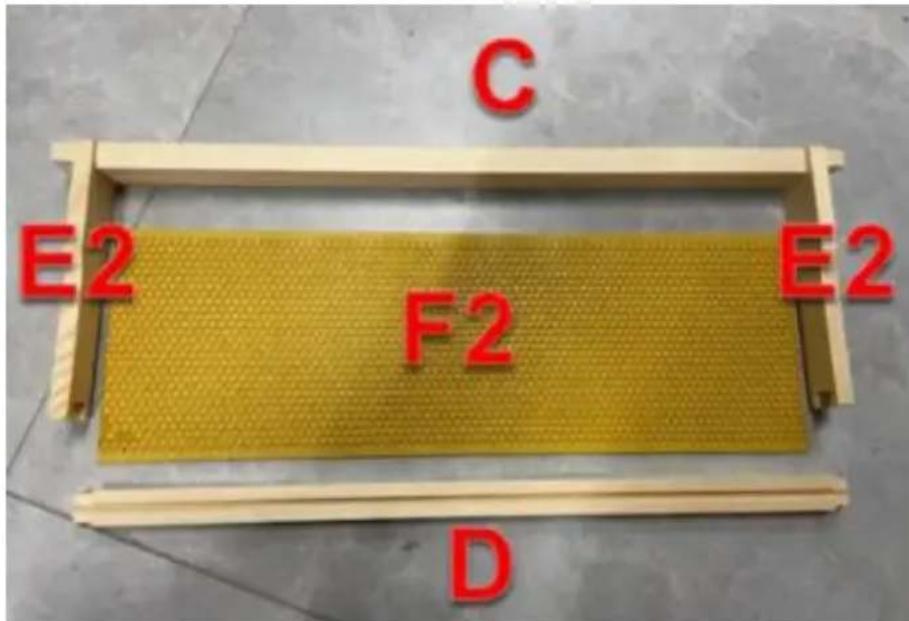

Étape 1 : Prenez 2 morceaux de E2 et 1 morceau de C , insérez-les dans la fente pour carte pour les connecter, puis prenez 1 morceau de F2 insérez-le dans la fente, et enfin prenez 1 morceau de D et insérez-la fente pour compléter un ensemble de 170 cadres.


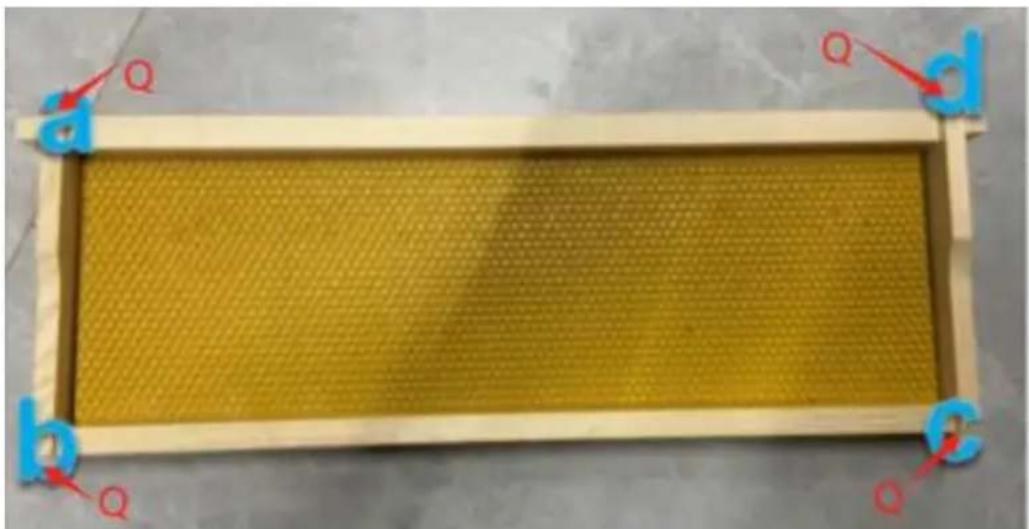

C E2 F2 E2 F2 DÉtape 2 : Connectez-vous avec 4 pièces de Q aux 4 positions a/b/c

24.Installation de la fenêtre

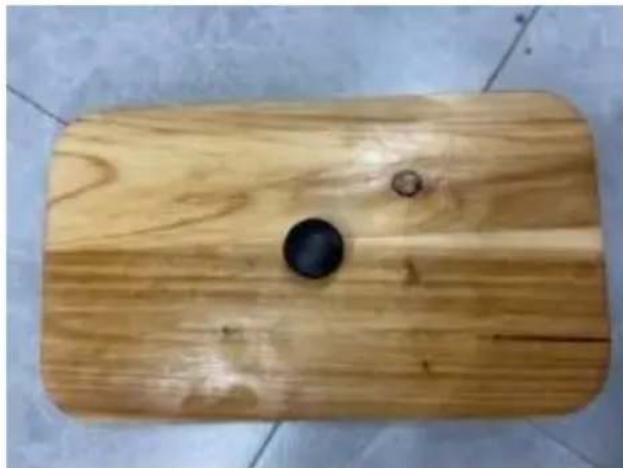

Étape 1 : Prenez G , H et I-2 pour assembler la plaque de recouvrement.

Étape 2 : Prenez N et décollez le film des coins, puis prenez N et M pour assembler le hiloire.

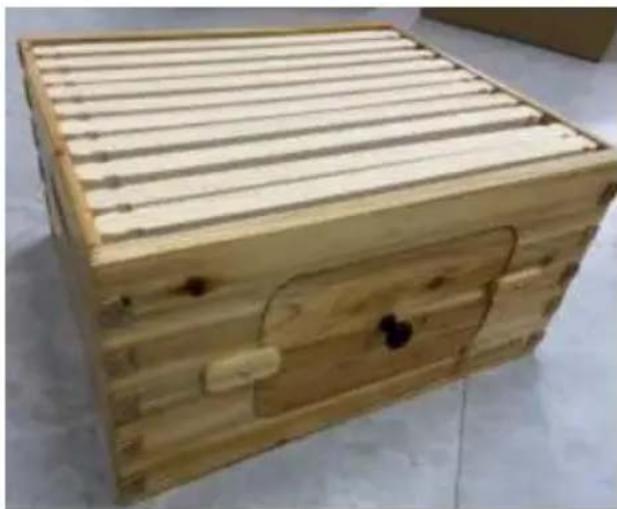

Étape 3 : Prenez J et K pour assembler les plaques de pression de la fenêtre des deux côtés et placez 10 ensembles de fondations et de dans la boîte.

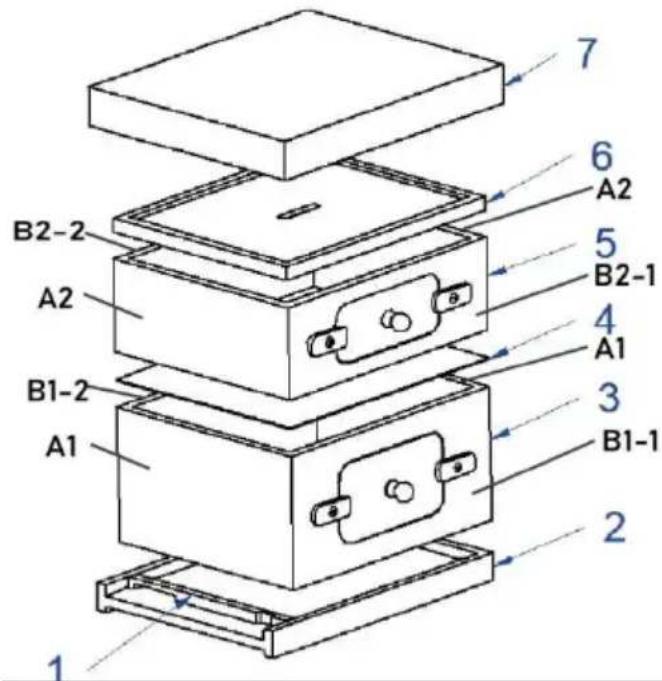

Enfin, veuillez assembler selon la figure suivante :
| Indes | Nom | Qté |
| 1 | Réducteur d'entrée | 1 |
| 2 | Planche inférieure | 1 |
| 3 | Boîte de 240 | 1 |
| 5 | Boîte de 170 | 1 |
| 6 | Couverture intérieure | 1 |
| 7 | Couverture supérieure | 1 |
| Détails du panneau d'enceinte de ruche | ||
| Indes | Nom | Qté |
| A1 | Panneau latéral inférieur | 2 |
| B1-1 | Panneau avant inférieur | 1 |
| B1-2 | Panneau arrière inférieur | 1 |
| A2 | Panneau latéral supérieur | 2 |
| B2-1 | Panneau avant supérieur | 1 |
| B2-2 | Panneau arrière supérieur | 1 |
MAINTENANCE
- Veuillez utiliser régulièrement de la cire d'abeille pour l'entretien.
- Fermez la fenêtre des abeilles par temps froid, pluvieux et venteux
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
REPRÉSENTANT CE : E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
REPRÉSENTANT AU ROYAUME-UNI : YH CONSULTING LIMITED. A/S YH Consulting Limited Bureau 147, Centurion House, London Roa Staines-upon-Thames, Surrey, TW18 4AX Importé en AUS : SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD, NSW 2122, Australie Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 9173 0
