BRUKSANVISNING FX1+1 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolknin vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att infodig igen om det finns några teknik- eller programuppdateringar för vå produkt.

Varning – För att minska risken för skador måste använd läsa instruktionsmanualen noggrant.

INSTALLATION NOTES

ANMÄRKNINGAR :

1. Försök att välja hård mark för installationen.
2. Förbered installationsverktyg i förväg ( gummihammare och trä ) .
3. Läs noggrant igenom denna installationsmanual och bekräfta mängde tillbehör enligt listan.

MODEL AND PARAMETERS

Modell	FX1+1
Produktstorlek	562*462*515 mm
Skåpmaterial	Granved
Ytbehandling	Vaxkokningsprocess

COMPONENTS

A1 240 C -koppling 1(×)	B1-1 (×2)	1-2(×
A 2 17 0 C -oaming 1	B2-1 ( × 2 )	B2-1 ( × 2 )
C 170/240 Huvudsakligramstång 1 ( × 20)	D 170/240Huvudramsstång 2 (×20)	E1 24 0 Bildfält (20)
E2 170 Ramstång ( ×	F1 240 Grundplåt (×10)	F2 170 Grundplåt(×10)
G -handtag (×2)	H -skruv M4x30 (×2)	Jag -1 I -2Fönsterruta (×2 )
J Själgängande skruvM4x20 (×4)	K Liten planka (×4)	L Övre lock (× 1
M Innerhölje (× 1 )	N bottenplatta (x1)	O Queen Excluder (x1)
P Ingångsreducerare (x1)	Q -järnspik (x80)	R Självgängande skruv M3x12 (×8)
S Fönster med akrylpanel ( x2)

ASSEMBLY

240 LÅDA

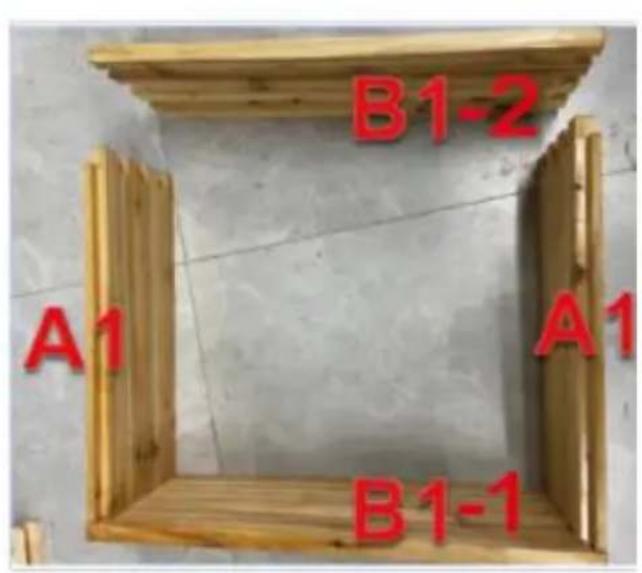

Steg 1: Ta två bitar av A1 respektive två bitar av B1 (B1-1 och B1-2) och fäst dem med en gummihammare (observera att det inte är tillåtet at direkt på dem, utan lägg en bräda eller kartong på dem och slå in jämnt).

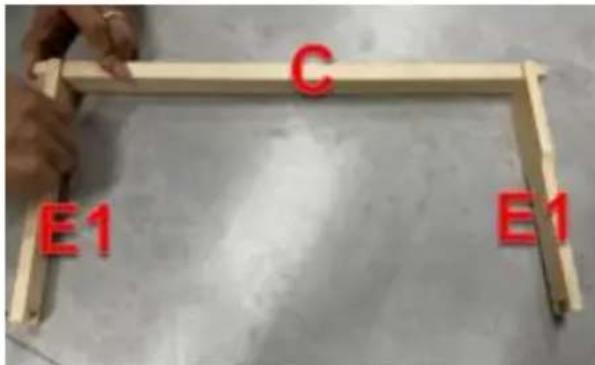

Steg 1: Ta 2 bitar av E1 och 1 bit av C, sätt i dem i kortplatsen för att ansluta dem, ta sedan 1 bit av F1 och sätt i den i kortplatsen, och ta 1 bit av D och sätt i den i kortplatsen för att slutföra en uppsätt 170 bildrutor.

C E1 E1

F1

Steg 2: Anslut med 4 bitar Q vid a/b/c/d 4 positioner.

a b c D d Q Q

33.Installation av fönstret

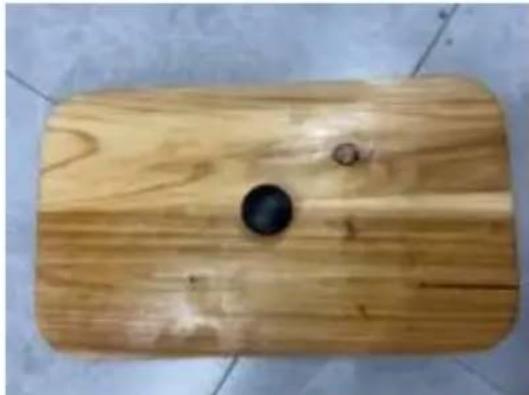

Steg 1: Ta G, H och I-1 för att montera täckplattan.

Steg 2: Ta S och dra av filmen från hörnen, ta sedan S och R för att montera skarven.

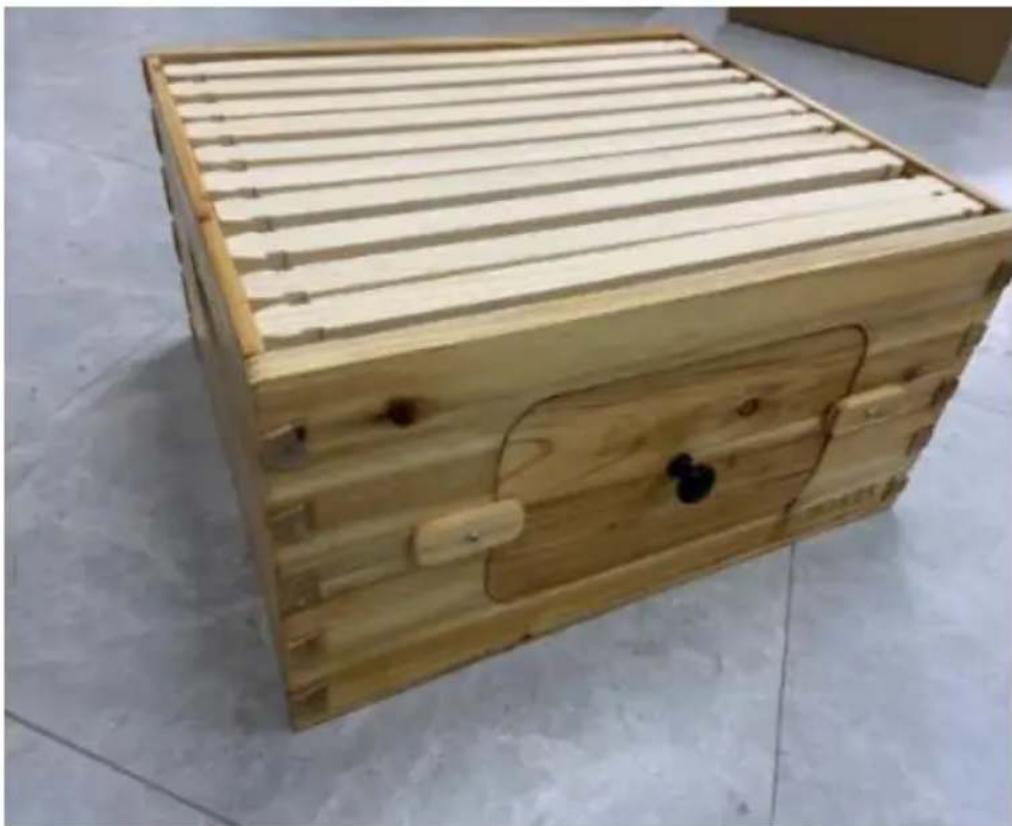

Steg 3: Ta J och K för att montera fönsterpressplattorna på båda sidor och placera 10 uppsättningar fundament och karmar i lådan.

34.Installation av 170-låda

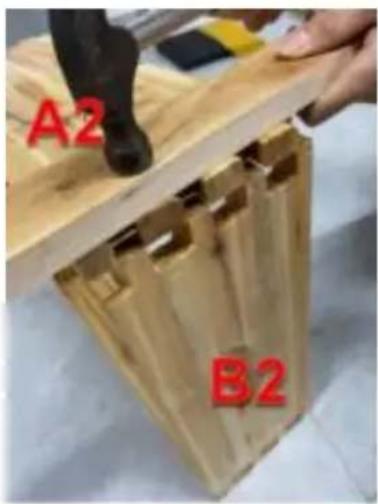

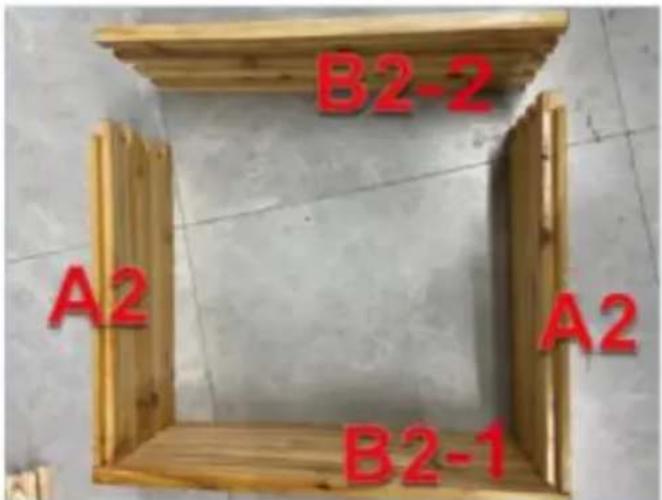

Steg 1: Ta två bitar av A2 respektive två bitar av B2 (B2-1 och B2-2) och fäst dem med en gummihammare (observera att det inte är tillåtet att direkt på dem, utan lägg en bräda eller kartong på dem och slå in jämnt).

B2-2 A2 A2 B2-1

A2 B2

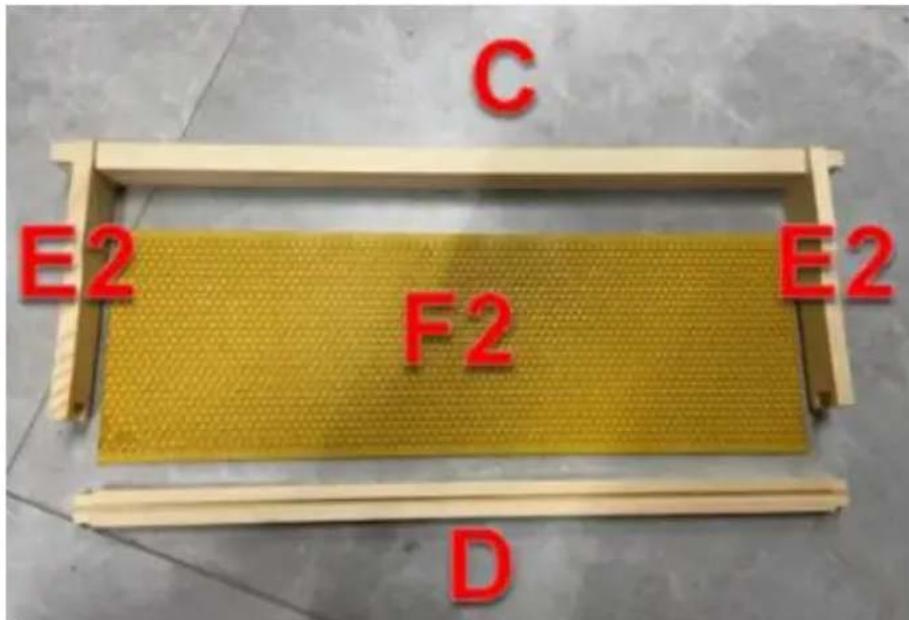

Steg 1: Ta 2 bitar E2 och 1 bit C, sätt i dem i kortplatsen för att ansluta dem, ta sedan 1 bit F2 och sätt i den i kortplatsen, och slutligen ta 1 bit D och sätt i den i kortplatsen för att slutföra en uppsättning med 170

C E2 F2 E2 D

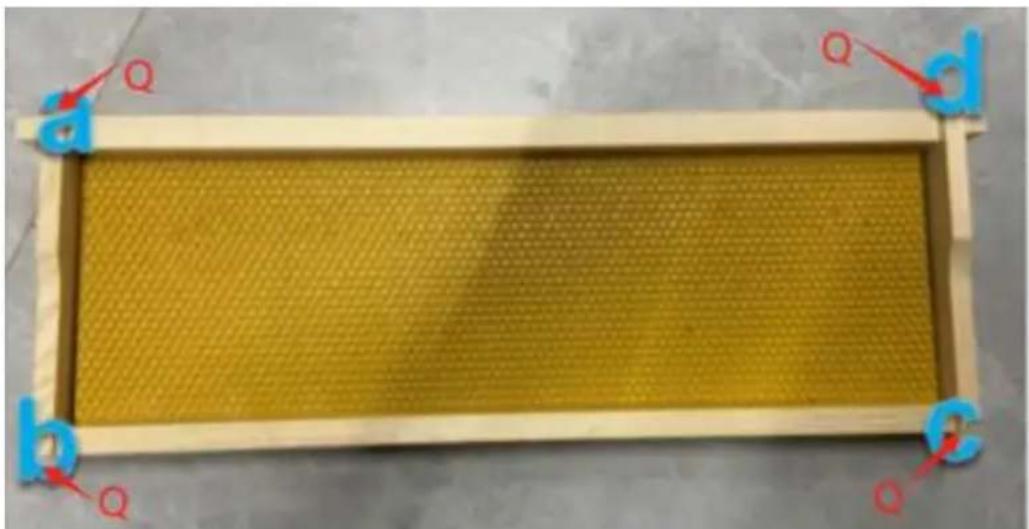

Steg 2: Anslut med 4 bitar Q vid a/b/c/d 4 positioner.

36.Installation av fönstret

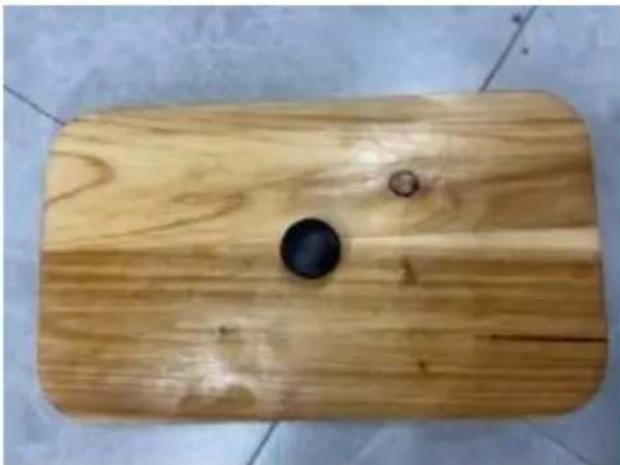

Steg 1: Ta G, H och I-2 för att montera täckplattan.

Steg 2: Ta N och dra bort filmen från hörnen, ta sedan N och M för att montera skarven.

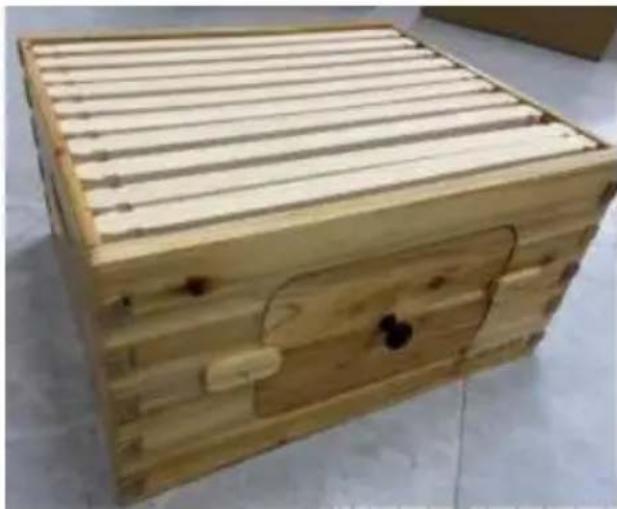

Steg 3: Ta J och K för att montera fönsterpressplattorna på båda sidor och placera 10 uppsättningar fundament och karmar i lådan.

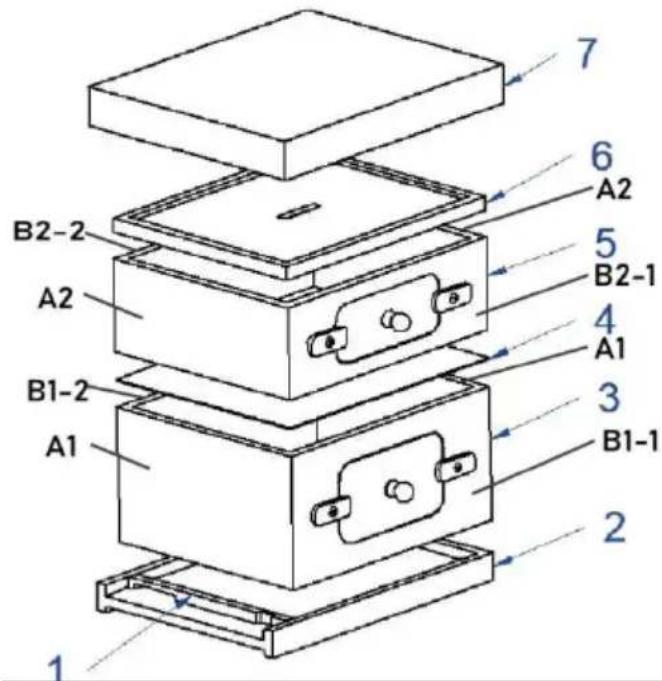

Slutligen, montera enligt följande figur:

Indiska	Namn	Antal
1	Ingångsreducerare	1
2	Bottenbräda	1
3	240 låda	1

1 2 3 4 5 6 7 A1 A2 B1-1 B1-2 B2-1 A2

4	Queen Excluder	1
5	170 låda	1
6	Innerhölje	1
7	Övre lock	1

Detaljer om bikupans hölje
Indiska	Namn	Antal
A1	Nedre sidopanel	2
B1-1	Nedre frontpanelen	1
B1-2	Nedre bakpanelen	1
A2	Övre sidopanel	2
B2-1	Övre frontpanel	1
B2-2	Övre bakpanelen	1

MAINTENANCE

1. Använd bivax regelbundet för underhåll.
2. Stäng bifönstret i kallt, regnigt och blåsigt väder.
