INSTRUKCJA OBSŁUGI FX1+1 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokład zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie pra do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkowi powinien uważnie przeczytać instrukcję obsługi.

INSTALLATION NOTES

UWAGI :

1. Spróbuj wybrać twarde podłoże do instalacji.
2. Przygotuj wcześniej narzędzia montażowe ( młotek gumowy i drewn
3. Przeczytaj uważnie instrukcję montażu i sprawdź ilość akcesoriów zgodnie z listą.

MODEL AND PARAMETERS

Model	FX1+1
Rozmiar produktu	562*462*515 mm
Materiał szafki	Drewno jodłowe
Obróbka powierzchni	Proces gotowania wosku

COMPONENTS

A 2 17 0 Coaming 1(×)	B-1	B 2 (× -1 2)
C 170/240 Główny pasek ramki 1( ×2 0)	D 170/240 Główny pręt ramy 2 (×20)		E1 24 0 Pasek ramki ( × 20)
E2 170 Ramka ( × 20)	F1 240 (×10)		F2 170 Płyta fundamentowa (×10)
G (×2)	Śruba H M4x30 (×2)		Ja -1 Ja -2 Szyba okienna ( ×2)
J Wkręt samogwintujący M4x20 (×4)	K Mała deska (×4)		Pokrywa górna L (1)
M Okładka wewnętrzna (1)	N Dolna deska (x1)		O Królowo Wykluczająca (x1)
P (x1)	Gwoździe żelazne Q (x8)		R Wkręt samogwintujący M3x12 (×8)
Okno akrylowe ( x2 )

ASSEMBLY

240 PUDEŁEK

7. Montaż skrzynki 24 0

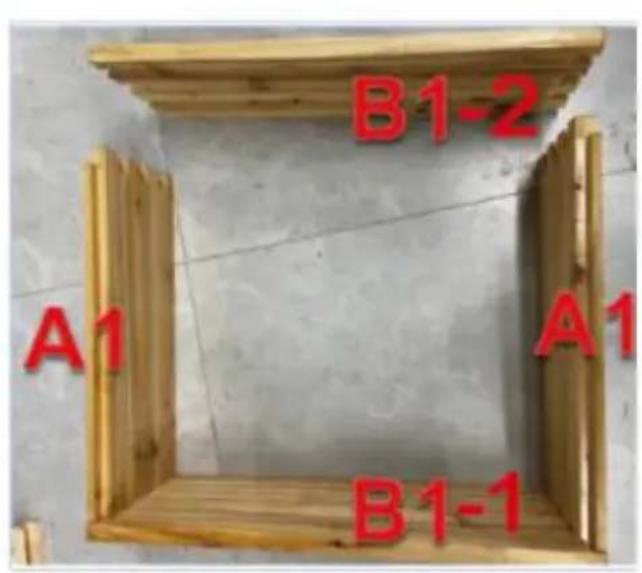

Krok 1: Weź dwa kawałki A1 i dwa kawałki B1 (B1-1 i B1-2) odpowiednio i połącz je gumowym młotkiem (pamiętaj, że nie wolno ich uderzać bezpośrednio, ale położ na nich deskę lub tekturę i uderzaj je równomiernie).

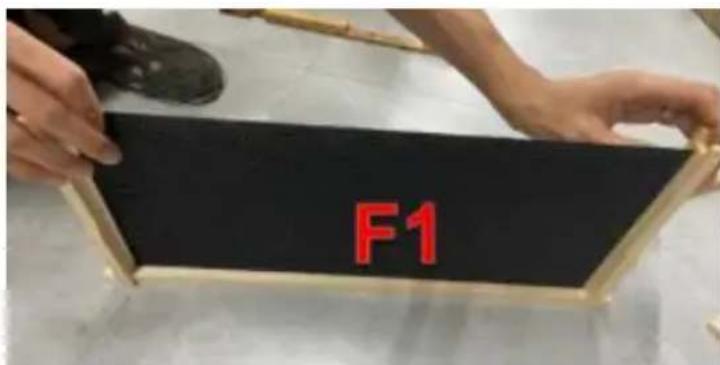

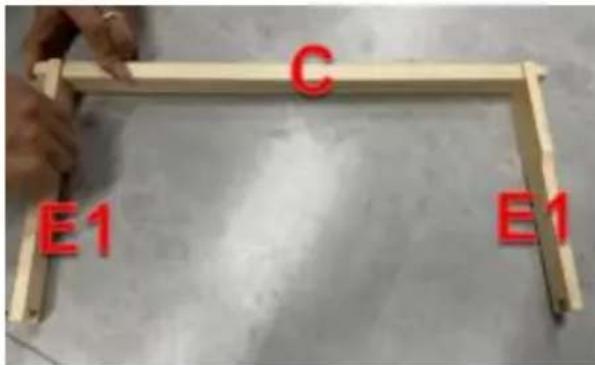

Krok 1: Weź 2 elementy E1 i 1 element C, włóż je do gniazda karty, aby je połączyć, następnie weź 1 element F1 i włóż go do gniazda, a na k weź 1 element D i włóż go do gniazda, aby ukończyć zestaw 170 r

C E1 E1

F1

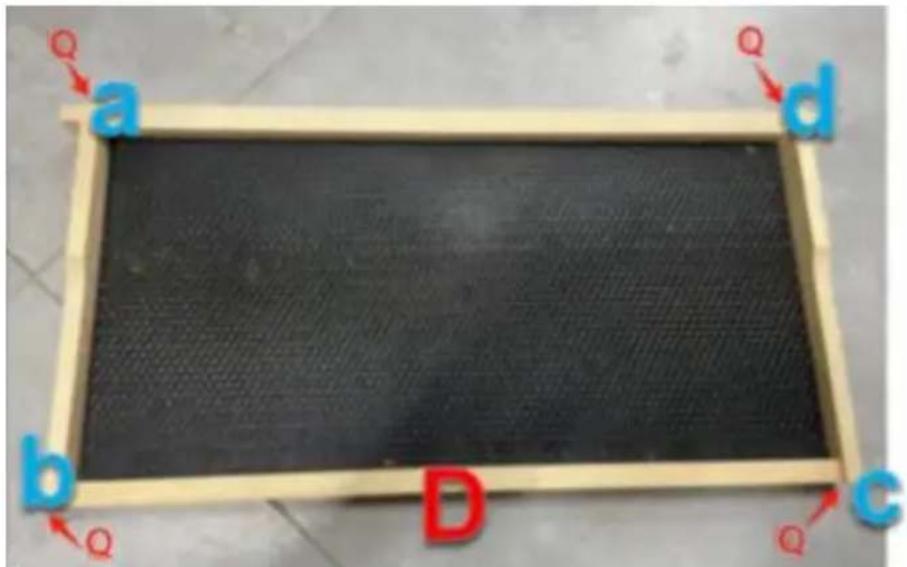

Krok 2: Połącz 4 części Q w 4 pozycjach a/b/c/d.

a b c D d Q Q

9. Montaż okna

Krok 1: Weź G, H i I-1, aby złożyć płytkę osłonową.

Krok 2: Weź S i odklej folię z rogów, następnie weź S i R , aby złożyć listwę.

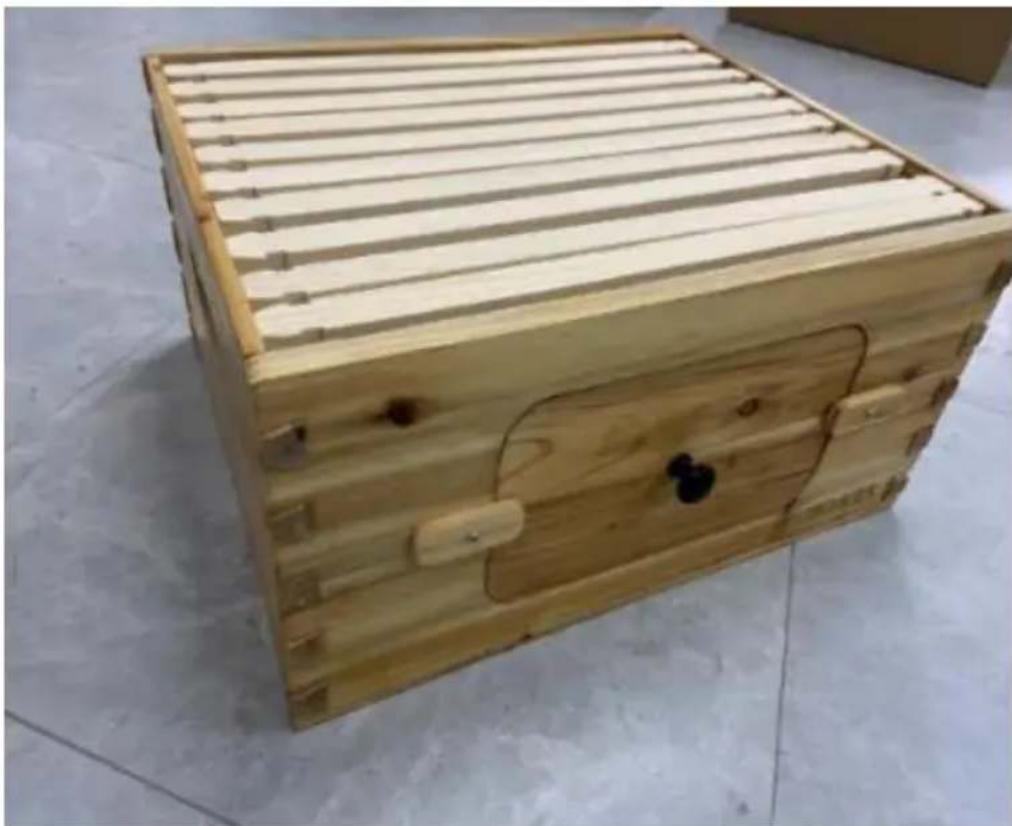

Krok 3: Za pomocą J i K zmontuj płyty dociskowe do okien po obu stronach i włóż do pudełka 10 kompletów fundamentów i ram.

10.Montaż skrzynki 170

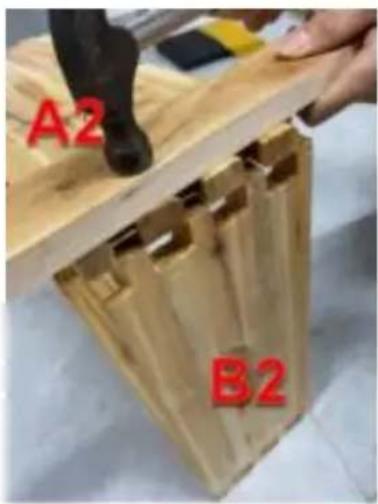

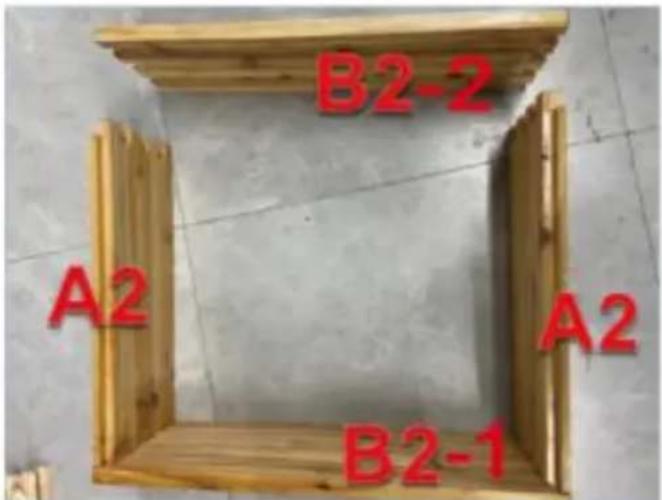

Krok 1: Weź dwa kawałki A2 i dwa kawałki B2 (B2-1 i B2-2) odpowiednio i połącz je gumowym młotkiem (pamiętaj, że nie wolno uderzać ich bezpośrednio, ale położ na nich deskę lub tekturę i uderzaj je równomiernie).

B2-2 A2 A2 B2-1

A2 B2

11. Montaż ramy 170

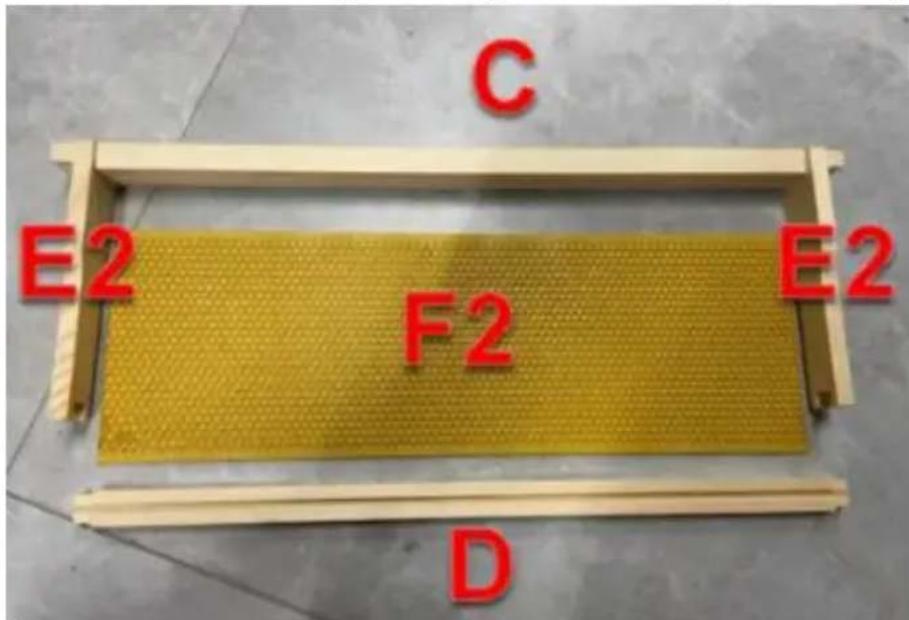

Krok 1: Weź 2 elementy E2 i 1 element C, włóż je do gniazda karty, aby je połączyć, następnie weź 1 element F2 i włóż go do gniazda, a na k weź 1 element D i włóż go do gniazda, aby ukończyć zestaw 170 r

C E2 F2 E2 D

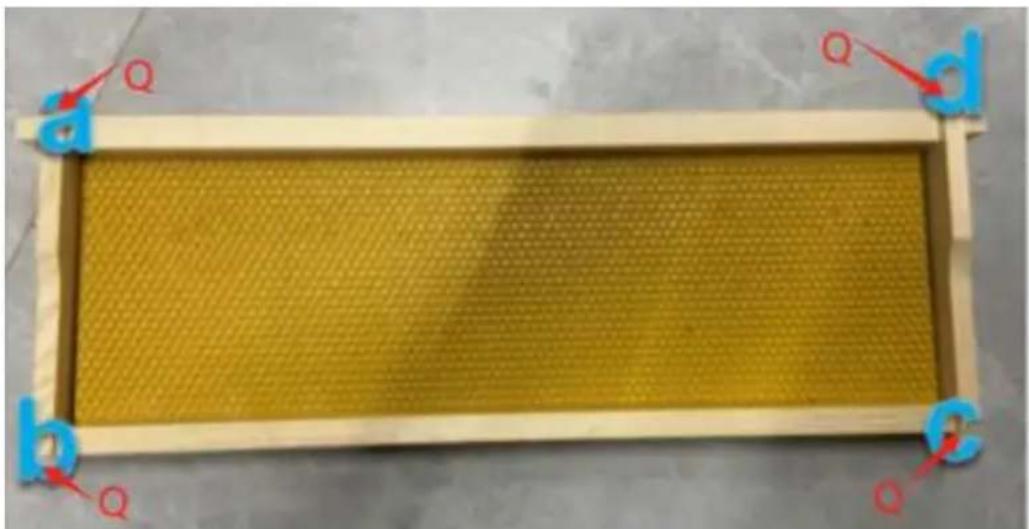

Krok 2: Połącz 4 części Q w 4 pozycjach a/b/c/d.

Krok 1: Weź G, H i I-2, aby złożyć płytę osłonową.

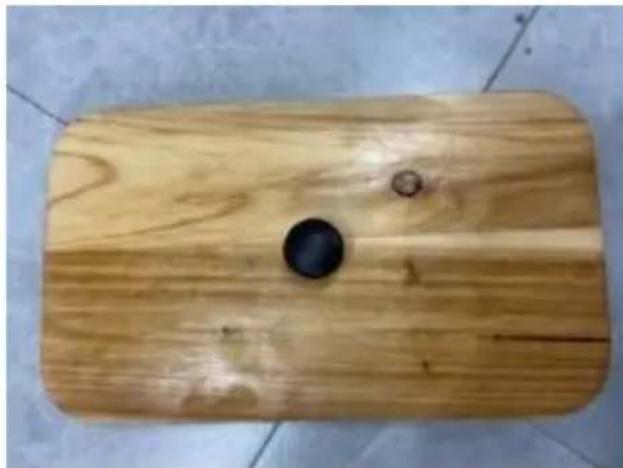

Krok 2: Weź N i odklej folię z rogów, następnie weź N i M, aby złożyć listwę.

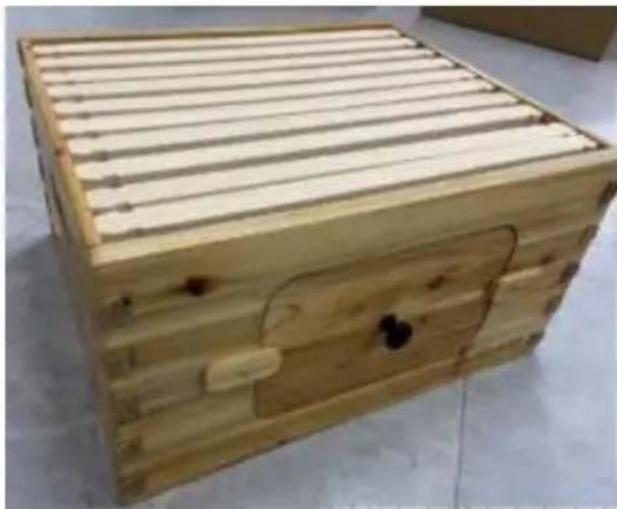

Krok 3: Za pomocą J i K zmontuj płyty dociskowe do okien po obu stronach i włóż do pudełka 10 kompletów fundamentów i ram.

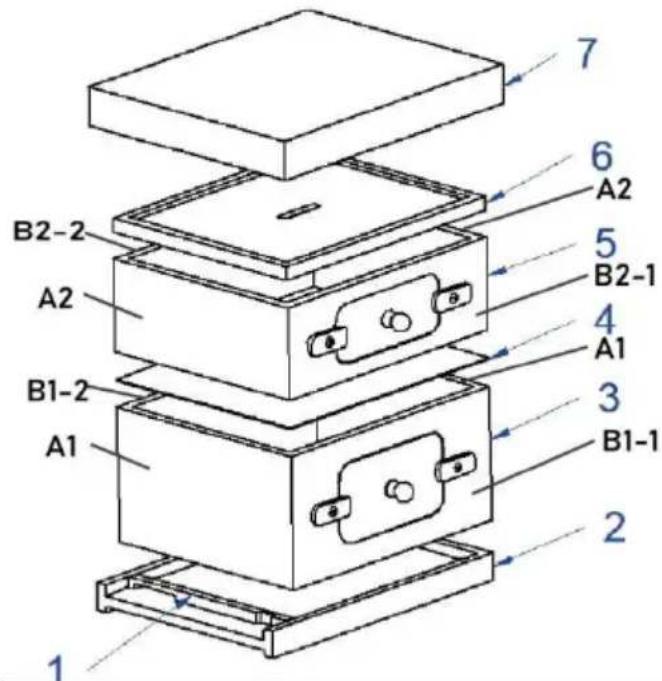

Na koniec zmontuj całość zgodnie z poniższym rysunkiem:

Indes	Nazwa	Ilość
1	Reduktor wejściowy	1
2	Dolna deska	1

1 2 3 4 5 6 7 A1 A2 B1-2 B2-2 A1 B1-1 A2

3	240 Pudełko	1
4	Wykluczająca królowa	1
5	170 Pudełko	1
6	Okładka wewnętrzna	1
7	Górna pokrywa	1

Szczegóły deski obudowy uła
Indes	Nazwa	Ilość
A1	Dolny panel boczny	2
B1-1	Dolny panel przedni	1
B1-2	Dolny panel tylny	1
A2	Górny panel boczny	2
B2-1	Górny panel przedni	1
B2-2	Górny tylny panel	1

MAINTENANCE

1. Do konserwacji należy regularnie używać wosku pszczelego.
2. Zamknij okno dla pszczół, gdy jest zimno, deszczowo i wietrztnie.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Przedstawiciel WE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

PRZEDSTAWICIEL W WIELKIEJ BRYTANII: YH CONSULTING LIMITED
