Type de produit	Cintreuse électrique de barres d'armature
Marque	Vevor
Modèle	NRB-32
Puissance	2000 W
Poids net	20 kg
Capacité de pliage minimale	20 mm
Capacité de pliage maximale	32 mm
Vitesse de coupe	≤5 secondes
Tension d'alimentation	220-240 V / 120 V (50/60 Hz)
Huile hydraulique recommandée	ISO VG46 (Shell Tellus 46, Mobile DTE-25, Esso uni power SQ46)
Matériau compatible	Barres d'armature en acier au carbone
Fonction de butée réglable	Oui, pour angles de pliage constants
Type de moteur	Moteur électrique à balais charbon
Fréquence d'entretien des balais	Tous les 2 mois ou 200 heures
Vidange d'huile	Au moins une fois par an
Nettoyage	Quotidien, après chaque utilisation
Sécurité	Lunettes de protection, écrans, mise à la terre
Pièces détachées disponibles	Balais charbon, blocs de pliage, bouchon d'huile

FOIRE AUX QUESTIONS - NRB-32 Vevor

Quelle est la capacité de pliage maximale du Vevor NRB-32 ?

Le modèle NRB-32 peut plier des barres d'armature d'un diamètre maximum de 32 mm et d'un diamètre minimum de 20 mm.

Quelle huile hydraulique dois-je utiliser ?

Utilisez de l'huile hydraulique de grade ISO VG46, comme Shell Tellus 46, Mobile DTE-25 ou Esso uni power SQ46. Assurez-vous qu'elle possède des propriétés anti-mousse et anti-abrasion.

Comment vérifier le niveau d'huile ?

Après avoir réchauffé l'unité, effectuez quelques coupes, puis placez l'appareil de sorte que le bouchon d'huile soit au point le plus haut. Retirez le bouchon : l'huile doit être au niveau du fond du trou. Si nécessaire, faites l'appoint.

Que faire si la puissance de pliage diminue ?

Une baisse de puissance peut être due à des balais de charbon usés ou à un niveau d'huile insuffisant. Vérifiez les balais (minimum 6 cm) et le niveau d'huile. Si le moteur surchauffe, laissez refroidir.

Comment remplacer les balais de charbon ?

Débranchez l'outil, dévissez les deux capuchons des brosses et retirez les balais. Remplacez-les s'ils mesurent moins de 6 cm. La durée de vie normale est de 200 heures.

À quelle fréquence faut-il vidanger l'huile ?

L'huile hydraulique doit être changée au moins une fois par an, ou plus souvent si elle semble sale. Suivez la procédure de vidange complète décrite dans la notice.

Quelles précautions de sécurité sont essentielles ?

Portez toujours des lunettes de sécurité, utilisez des écrans de protection, ne travaillez pas sous la pluie, et assurez-vous que l'alimentation est correctement mise à la terre. Gardez les visiteurs à distance.

Puis-je utiliser une rallonge ?

Oui, mais assurez-vous qu'elle n'est pas endommagée et qu'elle a la section appropriée : pour 10 m, utilisez du 1,0 mm² (16 AWG) ; pour 15 m, 1,25 mm² (14 AWG) ; pour 30 m, 1,5 mm² (10 AWG).

Comment régler l'angle de pliage ?

Utilisez la butée réglable (bouchon réglable). Lors du premier pliage, faites une marque au niveau de la vis de positionnement correspondant à l'angle désiré. Les plis suivants reproduiront le même angle.

Que faire si l'appareil surchauffe ?

Si la température de l'huile hydraulique dépasse 70°C, la puissance chute. Laissez l'unité refroidir avant de continuer. Vérifiez aussi que les bouches d'aération ne sont pas obstruées.

MODE D'EMPLOI NRB-32 Vevor

Modèle : NRB-22/NRB-25/RB-16/RN-22/NRB-32

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

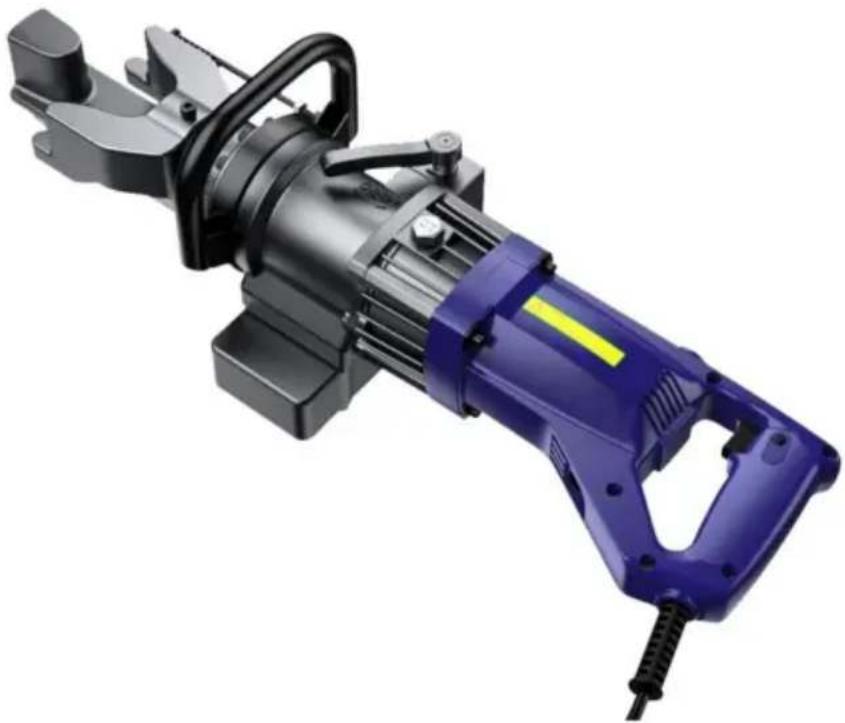

CINTREUSE ÉLECTRIQUE DE BARRES D'ARMATURE

Modèle : NRB-22/NRB-25/RB-16/RN-22/NRB-32

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer davantage s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

Usage

Utiliser la cintreuse de barres d'armature NRB-22, NRB-25, RB-16, RN-22, NRB-32 sur du béton

barres d'armature uniquement.

Restreindre l'utilisation aux matériaux désignés

N'utilisez pas la machine pour plier des barres d'armature très dures. Les barres d'armature dures peuvent se briser et cela endommagerait également l'outil. N'essayez pas de plier les barres d'armature.

Plus dur, plus épais ou plus fin que ceux spécifiés

Utiliser une protection oculaire

Portez des lunettes de sécurité, des lunettes de sécurité avec protections latérales ou un écran facial pendant l'utilisation d'une cintreuse.

Prévoir des barrières de sécurité

Érigez des écrans de sécurité pour protéger les collègues des éventuelles extrémités volantes. Lieu écran de sécurité sous les barres d'armature lors de travaux en hauteur.

Protection contre les chocs électriques

Pour éviter tout risque de choc électrique, ne manipulez pas le couteau avec les mains mouillées ou n'utilisez pas le cutter sous la pluie ou dans des endroits humides. Soyez conscient de toutes les lignes électriques, circuits électriques et autres dangers qui peuvent être contactés, en particulier ceux qui sont sous la surface ou autrement cachés de la vue.

Outil de débranchement

Débranchez le couteau de la prise lorsqu'il n'est pas utilisé et avant le nettoyage, le réglage ou l'entretien.

Ne débranchez pas la fiche de la prise en tirant sur le

câble. Vérifiez toujours que l'interrupteur est verrouillé sur OFF avant de le brancher.

Attention à l'environnement

N'utilisez pas de cutter en présence de matériaux inflammables (par exemple peinture,

diluants, produits pétroliers, adhésifs).

N'utilisez pas le cutter dans un endroit bien éclairé et dégagé de toute obstruction. L'opérateur doit à tout moment avoir une vue dégagée sur la pièce, les barres d'armature et les alentours.

Portez des vêtements appropriés.

Ne portez pas de vêtements amples, d'objets pendants ou de bijoux. Retenez les cheveux longs. L'utilisation d'un casque de sécurité et de bottes à semelles en caoutchouc est recommandée. Si des gants de sécurité sont portés, veillez particulièrement à ce que les gants ne se coincent pas dans les pièces mobiles.

Éloignez les visiteurs.

Gardez tous les visiteurs à une distance sûre de la zone de travail pour leur propre protection et pour éviter toute distraction de l'opérateur.

Entretenez le coupe avec soin.

Inspectez le coupe avant chaque application. Des blocs de coupe défectueux ou desserrés pourraient entraîner des blessures corporelles. Gardez la poignée sèche, propre et exempte d'huile et/ou de graisse. Gardez le boîtier et le piston exempts de saleté et de limaille de fer. Vérifiez que toutes les vis ou les boulons ne sont pas desserrés ou manquants. Suivez les instructions pour l'entretien. Inspectez régulièrement l'interrupteur, le cordon, la fiche et tout câble d'extension.

Conservez soigneusement.

Lorsqu'ils ne sont pas utilisés, rangez la cintreuse et les accessoires dans un endroit sec où ils ne peuvent pas être consultés par des personnes non autorisées.

LISTE DES PARAMÈTRES

	NRB-22 NRB-25 RB-16Modèle			RN-22 NRB-32
Puisance (W)	1500	1500	1000 1500		2000
GW (kg)	21h38	22.94	11.73 33,6	20
NO (kg)	22.2	23h65	12.23	20,8	34,6
Vitesse de coupe	≤4s	≤4s	≤4s	≤4s	≤5s
Barre d'armature	maximale 22 mm	25 mm 16	mm 20 mm	32 mm
Barre d'armature minimale	12mm 10mm	6mm		6mm 20mm

Remarque : Il existe deux versions de tension du modèle de produit ci-dessus, respectivement AC220-240V 50Hz et 120V 60Hz. Veuillez consulter la plaque signalétique pour plus d'informations sur le produit.

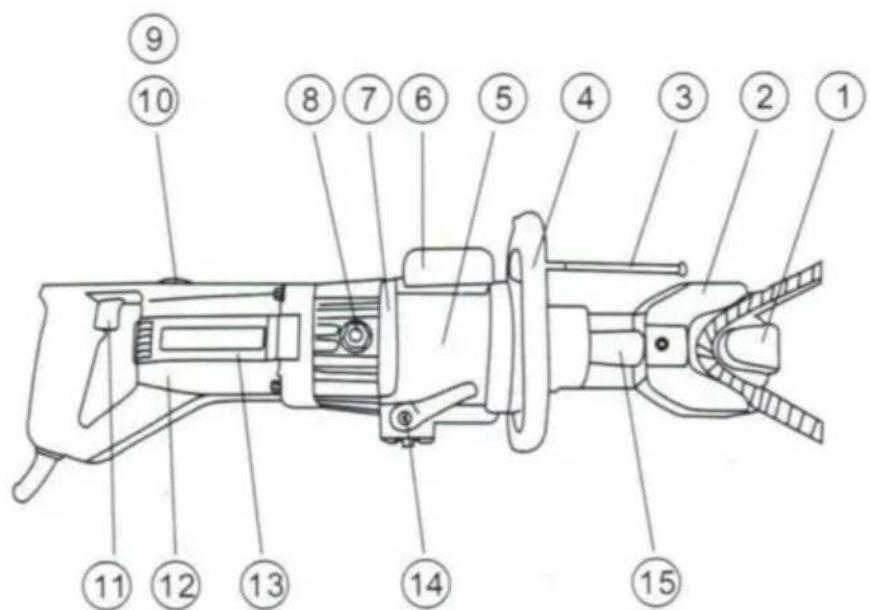

PIÈCES ET SPÉCIFICATIONS

NON.	NOM DES PIECES NON.		NOM DES PIECES
1	Tête	9	Porte-balais de charbon
2	Plier les blocs	dix	Brosse en carbone
3	Bouchon régable	11	Changer
4	Poignée latérale (amovible)	12	Maison en plastique
5	Cylindre	13	Moteur
6	Caisse à huile	14	Changer
7	Boîtier de pompe	15	piston de flexion
8	Bouchon d'huile

INSTRUCTIONS

Attention : Indique un danger pouvant entraîner des blessures corporelles mineures et/ou

Dommages au produit.

Entretien : indique un danger pouvant entraîner des dommages au produit.

Contrôles avant utilisation

1. Vérifiez le niveau d'huile.
2. Vérifiez l'état des blocs de cintreuse et le serrage des boulons du bloc de cintreuse.
3. Vérifiez que la source d'alimentation est adaptée à la cintreuse.

ENTRETIEN : si la tension est trop élevée, le moteur grillera. Si la tension est trop

Une puissance faible et insuffisante sera générée. N'utilisez jamais d'alimentation CC.

1. Vérifiez que l'alimentation est correctement mise à la terre.

ATTENTION : Une défaillance de l'alimentation électrique à la terre peut entraîner un choc électrique à l'opérateur. 5. Vérifiez que le cordon n'est pas endommagé et que la fiche n'est pas desserrée.

Si une rallonge doit être utilisée, assurez-vous qu'elle n'est pas endommagée et qu'elle

a l'épaisseur appropriée pour la longueur. Voir le tableau ci-dessous.

Longueur de cable	110/115V	230V
	Taille du cable (AWG)	Diamètre nominal
Jusqu'à 10 m (33 pi)	16	1,0 mm²
Jusqu'à 15 m (50 pi)	14	1,25 mm²
Jusqu'à 30 m (100 pi)	dix	1,5 mm²

1. Avant de brancher, assurez-vous que le verrouillage de l'interrupteur est éteint.

Réchauffage

Par temps froid, réchauffez l'unité pendant 30 à 60 secondes afin que l'huile hydraulique

atteigne la viscosité appropriée. Tirez sur la gâchette pour étendre le piston et

relâchez lorsqu'il a atteint sa course complète. Répétez 15 à 20 fois.

Réglage de la butée

La fonction de butée réglable permet de maintenir les barres d'armature dans l'unité de réchauffement, par temps froid, pendant 30 à 60 secondes afin que l'huile hydraulique atteigne la viscosité appropriée. Tirez sur la gâchette pour étendre le piston et relâchez-le lorsqu'il a atteint sa course complète. Répétez 15 à 20 fois.

Lors du premier pliage, vous pouvez faire une marque au niveau de la vis de positionnement en fonction de l'angle de pliage, afin de pouvoir plier le même angle la prochaine fois.

POINTS D'ATTENTION

1. Ne couvrez pas les bouches d'aération. ENTRETIEN : Si les ouvertures sont couvertes, le moteur surchauffera et pourrait griller.
2. Si la température de l'huile hydraulique dépasse 70 °C (158 °F), la puissance chutera. Laissez l'appareil refroidir avant de reprendre le fonctionnement. (Soyez particulièrement prudent en été, lorsque le boîtier de la pompe en aluminium chauffe plus rapidement.)
3. Si une baisse de puissance est observée et que le moteur est anormalement chaud, vérifiez les balais de charbon.
4. Tirez sur la valve de la pièce n°14 pour faire revenir complètement le piston de flexion après chaque pliage.

ENTRETIEN

NETTOYAGE

Nettoyez la cintreuse tous les jours, de préférence immédiatement après utilisation.

ATTENTION : Portez des gants pour protéger les mains des éclats de métal. N'utilisez pas de pistolet à air comprimé : le jet d'air peut faire pénétrer de la limaille et/ou de la poussière dans les yeux et le système respiratoire.

1. Débranchez l'unité.
2. Essuyez ou brossez toute la saleté et la limaille métallique. Portez une attention particulière à la moitié inférieure du piston, où la saleté s'accumule plus facilement.

Contrôle du niveau d'huile

La cintreuse étant à commande hydraulique, le niveau d'huile doit être vérifié à intervalles fréquents, de préférence tous les jours. Le fait de ne pas maintenir l'huile à un niveau approprié entraîne une chute de pression et une perte de puissance de flexion.

Attention : L'huile hydraulique est hautement inflammable. Tenez-la à l'écart des étincelles et des flammes nues. Ne fumez pas.

Attention : L'huile hydraulique peut provoquer une inflammation des yeux et de la peau. Si elle est ingérée, elle provoquera des diarrhées et des vomissements.

En cas de contact avec les yeux, rincez à l'eau claire pendant au moins 15 minutes et consultez un médecin. En cas de contact avec la peau, lavez soigneusement avec du savon et de l'eau.

En cas d'ingestion, consultez immédiatement un médecin. Ne faites pas vomir délibérément.

1. L'huile doit être tiède mais pas brûlante. Réchauffez l'unité si elle est froide.
2. Ajustez le bouchon et effectuez trois ou quatre coupes, en notant exactement à quel moment la barre d'armature est en train de se briser.
3. Pincez un petit morceau de barre d'armature en vous arrêtant juste avant qu'il ne se brise. Débranchez l'appareil de la source d'alimentation.
4. Une fois les barres d'armature partiellement coupées en place, retournez l'unité de manière à ce que le bouchon d'huile soit en place. Le plus élevé. (Si l'appareil est chaud, laissez-le refroidir.)
5. Retirez le bouchon d'huile et la rondelle d'étanchéité (emballage).

Attention : Ne retirez jamais le bouchon d'huile lorsque l'appareil est chaud, car de l'huile pourrait jaillir.

1. Vérifiez que l'huile est au niveau du fond du trou du bouchon. (c'est-à-dire que le boîtier de la pompe est plein à ras bord). Si le niveau d'huile est trop bas, faites l'appoint avec de l'huile hydraulique de poids 20 avec propriétés anti-mousse et anti-abrasion. (grade de viscosité ISO VG46. Par exemple Huile Shell Tellus 46, huile mobile DTE-25 OU Esso uni power SQ46.)
2. Après avoir fait l'appoint, extrayez l'air du système. Inclinez doucement le couteau dans le sens de la longueur et remettez-le dans une position horizontale. Remplissez à nouveau et inclinez-le dans la direction opposée. Répétez ce processus jusqu'à ce que tout l'air ait été extrait.

ENTRETIEN : La cintreuse ne peut pas fonctionner correctement si l'huile contient des bulles d'air.

1. Remplacez la rondelle d'étanchéité (garniture) et le bouchon. Connectez le coupe à la source d'alimentation et servez complètement les barres d'armature.

Vidange

L'huile hydraulique doit être changée au moins une fois par an, plus souvent si elle semble sale.

1. Débranchez l'appareil de la source d'alimentation. Retirez le bouchon d'huile et l'emballage.

cintreuse. Reversez et vidangez l'huile dans un récipient approprié. Lorsque l'huile commence à couler, inclinez l'unité vers l'arrière pour que l'huile emprisonnée dans le boîtier du piston puisse s'écouler dehors. Lorsque le boîtier est vide, inclinez l'unité dans la direction opposée pour vider les résidus dans le corps de la pompe.

1. Avec le trou de vidange vers le haut, remplissez lentement l'appareil avec de l'huile fraîche. Replacez la fiche et serrez légèrement. Connectez l'unité à la source d'alimentation et avancez le piston deux ou trois fois. Débranchez l'appareil et retirez le bouchon d'huile. Faites l'appoint d'huile et replacez la prise.
2. Enfin, suivez la procédure de vérification du niveau d'huile. (Étapes 2 à 8.) Remarque : Éliminez l'huile hydraulique conformément aux réglementations locales. Ne pas verser dans la mer, la rivière, le lac ou les égouts.

Serrage des boulons

Une fois par semaine ou toutes les 500 coupes, vérifiez le serrage de tous les boulons, en particulier ceux fixant le boîtier au cylindre. Des boulons desserrés entraîneront une perte de puissance.

Balais de charbon

Inspectez les deux balais de charbon au moins une fois tous les deux mois. (La durée de vie normale de la brosse est de 200 heures.)

Entretien : des brosses usées entraîneront une perte de puissance et feront chauffer le moteur, et endommageraient irrémédiablement le collecteur de l'induit.

1. Débranchez l'unité. 2. Dévissez les deux capuchons des brosses et retirez les balais de charbon.
2. Remplacez les brosses si elles mesurent moins de 6 cm de longueur.
