BEDIENUNGSANLEITUNG NRB-32 Vevor

E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

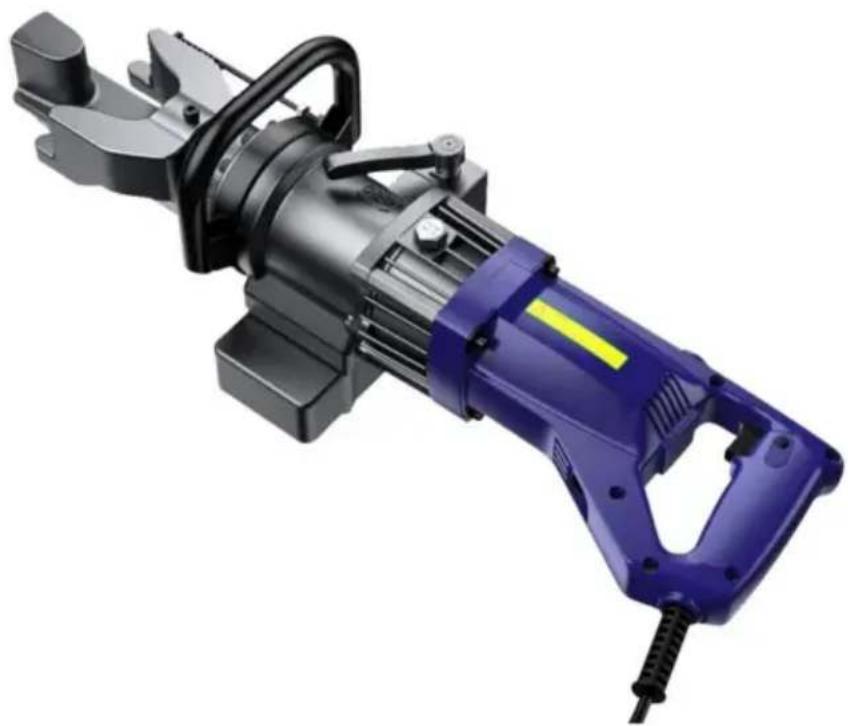

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmer Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfällig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlichen die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerät in Betriebnehmen.VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor.Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

SICHERHEITSHINWEISE

Verwendung

Verwenden Sie NRB-22 NRB-25 RB-16 RN-22 NRB-32 Bewehrungsbieger auf Beton nur Bewehrungsstäbe.

Beschränken Sie die Nutzung auf bestimmte Materialien

Verwenden Sie die Maschine nicht zum Biegen von sehr harten Betonstahl. Der harte Betonstahl kann brechen

und beschädigt außerdem das Werkzeug. Versuchen Sie nicht, Bewehrungsstäbe zu biegen.

Härter, dicker oder)dinner als angegeben

Verwenden Sie einen Augenschutz

Tragen Sie eine Schutzbrille, eine Schutzbrille mit Seitenschutz oder einen Gesichtsschutz beim

mit Bieger.

Sicherheitsbarieren bereitstellen

Errichten Sie Schutzwände, um Mitarbeiter vor möglichen umherfliegenden Gegenständen zu schätzen.

Schutzgitter unter der Bewehrung bei Arbeiten in große Höhen.

Schutz vor Stromschlagen

Um einen möglichen elektrischen Schlag zu vermeiden, fassen Sie den Cutter nicht mit nassen Handen an oder

Benutzen Sie den Cutter bei Regen oder in feuchten Umgebungen. Achten Sie auf Stromleitungen,

Stromkreisen und anderen Gefahren, die berührt werden konnen, insbesondere solche, die

unter der Oberfläche oder auf andere Weise verborgen.

Werkzeug abziehen

Trennen Sie den Fraser von der Steckdose, wenn er nicht verwendet wird und bevor Sieihn reinigen,

einstellen oder warten. Trennen Sie den Stecker nicht von der Steckdose, indem Sie den

Kabel. Überprüfen Sie vor dem Einstecken immer, dass die Schaltersperre auf OFF (AUS) stehen.

Vorsicht vor der Umwelt

Benutzen Sie den Cutter nicht in der Höhe von brennbaren Materialien (z. B. Farbe,

Verdünner, Erdölprodukte, Klebstoffe).

Verwenden Sie den Cutter nicht in einem möglicherweise beleuchteten und frei von Hindernissen. Bediener sollte jederzeit eine frei Sichte auf den Fraser, die Bewehrung und Umgebung.

Tragen Sie angemessene Kleidung

Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Tragen Sie large Haare darüber. Es wird empfohlen, einen Schutzhelm und Stiefel mit Gummisohlen zu,tragen. Schutzhandschuhe getragen werden, achten Sie besonderss daraufuf, dass die Handschuhe nicht von beweglichen Teilen erfasst werden.

Halten Sie Besucher fern

Halten Sie alle Besucher zu ihrem eigenen Schutz in sicheren Abstand zum Arbeitsbereich. Schutz und zur Vermeidung einer Ablenkung des Bedieners.

Pflegen Sie den Fraser sorgfältig

Überprüfen Sie das Schneidewerkzeug vor jedem Einsatz. Fehlerhafte oder lose Schneideblöcke können zu Verletzungen führen. Halten Sie den Griff trocken, sauber und frei von Öl und/oder Fett. Gehäuse und Kolben frei von Schmutz und Eisenspänen halten. Prüfen, dass keine Schrauben oder Bolzen sind lose oder fehlen. Befolgen Sie die Anweisungen für Wartung. Überprüfen Sie Schalter, Kabel, Stecker und Verlängerungskabel regelmäßig Intervallen.

Sorgfältig aufbewahren

Bewahren Sie Bieger und Zubehör bei Nichtgebrauch an einem trockenen Ort auf, wo sie ist für Unbefugte nicht zugänglich.

PARAMETERLISTE

	NRB-22 NR	B-25 RB-16Modell		RN-22 NR	B-32
Leistung (W)	1500	1500	1000 1500		2000
GW (kg)	21.38		11,73 33,6	2022,94
NW (kg)	22.2	23,65	12.23	20,8	34,6
Schneidgeschwindigkeit	y4 s y5 s	y4 s	y4 s	y4 s
Max. Bewehrungsstahl 22ymm 25ymm 16ymm 20ymm 32ymm
Mindestbewehrung	12 mm 10	mm 6 mm		6 mm 20	mm

Hinweis: Es gibt zwei Versionen der Spannung des oben genannten Produktmodells,)namlich AC220-240V 50Hz und 120V 60Hz, siehe Typenschild

Informationen zum Produkt.

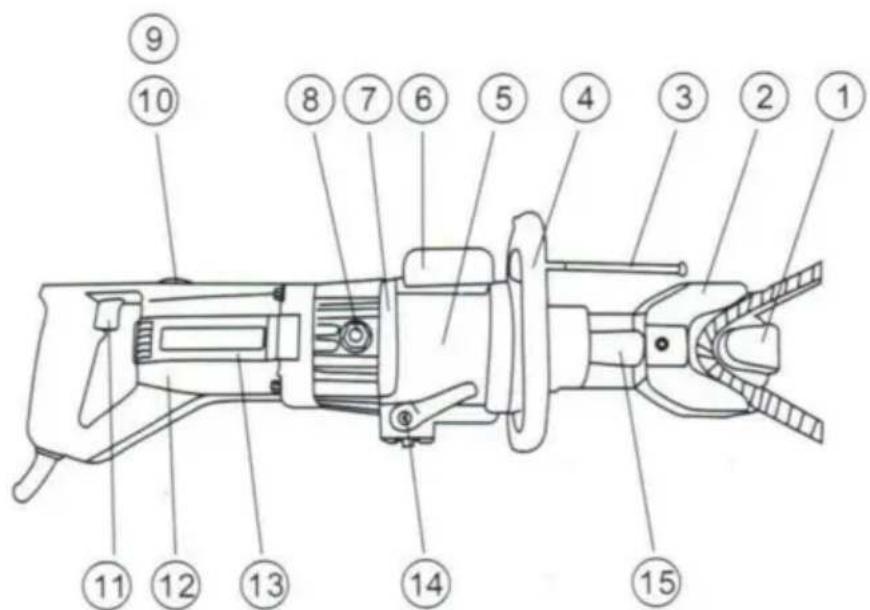

TEILE UND SPEZIFKATIONEN

NEIN.		NEIN. TEILENAMEEILENAME
1	Kopf	9	Kohlebürstenhalter
2	Biegeblöcke	10	Kohlebürste
3	Einstellbarer Stopper	11	Schalten
4	Seitlicher Tragegriff (abnehmbar)	12	Plastick-Haus
5	Zylinder	13	Motor
6	Ölkasten	14	Schalten
7	Pumpengehäuse	15	Biegekolben
8	Ölablassschraube

ANWEISUNGEN

Achtung: Weist auf eine Gefahr hin, die zu leichten Verletzungen und/oder

Produktschaden.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Kontrollen vor der Verwendung

1. Ölstand prüfen.
2. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
3. Überprüfen Sie, ob die Stromquelle für die Biegemaschine geeignet ist

ACKTUNG: Bei zu hoher Spannung brennt der Motor durch. Bei zu hoher Spannung

Es wird nur weniger oder nicht genugend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

1. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß geerdet ist.

ACKTUNG: Bei fehlender Erdung der Stromversorgung besteht die Gefahr eines elektrischen Schlags Operator.

1. Überprüfen Sie, ob das Kabel unbeschädigt und der Stecker nicht locker ist.

Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es unbeschädigt ist und Es hat die richtige Dicke für die Länge. Siehe Tabelle unten.

Kabellänge	110/115 V	230 V
	Kabelgroße (AWG)	Nenndurchmesser
Bis zu 10 m (33 Fuß)	16	1,0 mm²
Bis zu 15 m (50 Fuß)	14	1,25 mm²
Bis zu 30 m (100 Fuß)	10	1,5mm²

1. Stellen Sie vor dem Einstecken sicher, dass die Schaltersperre ausgeschelt ist.

Sich warm laufen

Bei kaltem Wetter das Gerät 30 bis 60 Sekunden lang aufwärmen, damit das Hydrauliköl erreicht die richtige Viskosität. Drücken Sie den Abzugsschalter, um den Kolben auszufahren und Lassen Sie los, wenn der volle Hub erreicht ist. Wiederholen Sie den Vorgang 15 bis 20 Mal.

Stopereinstellung

Die einstellbare Stopperfungtion hält den Bewehrungsstahl 30-60 Sekunden lang in der Aufwärmeinheit für kaltes Wetter, damit das Hydrauliköl die richtige Temperatur erreicht. Viskosität. Ziehen Sie den Abzugsschalter, um den Kolben auszufahren, und halten Sieihn los, wenn er seinen vollen Hub erreicht hat. 15-20 Mal wiederholen.

Beim ersten Biegen konnen Sie an der Position eine Markierung anbringen Schraube entsprechend dem Biegewinkel, so dass Sie die gleiche biegen konnen Winkel beim nachsten Mal.

ACHTUNG

1. Decken Sie die Luftungsschlitze nicht ab.

ACHTUNG: Bei abgedeckten Veranstaltungen überhitzt der Motor und kann durchbrennen.
2. Wenn die Temperatur des Hydrauliköls 70 °F (158 °F) überschreitet, sinkt die Leistung. Lassen Sie das Gerät abkühlen, bevor Sie den Betrieb wieder aufnehmen. (Seien Sie besonderss vorsichtig bei Sommer, wenn sich das Aluminiumpumpengehäuse Schneller erwärt.)
3.Wenn ein Leistungsabfall beobachtet wird und der Motor ungewöhnlich heiß ist, überprüfen Sie Kohlebürsten.
4. Ziehen Sie das Ventil Teil No 14, damit der Biegekolben vollständig zusammen nach jeder Biegung.

WARTUNG

REINIGUNG

Reinigen Sie den Bender tätig, vorzugsweise unmittelbar nach dem Gebrauch.

ACHTUNG: Tragen Sie Handschuhe, um ihre Höhe vor Metallsplittern zu schützen. eine Luftpistole:Durch das Strahlen mit Luft können Metallspane und/oder Staub in die Augen und Atemwege.

1.Einheit trennen.
2. Wischen oder bürsten Sie allen Schmutz und alle Metallspane ab. Achten Sie damit entsprechers auf die untere Häfte des Kolbens, wo sich Schmutz leichter ansammelt.

Ölstandskontrolle

Da die Biegemaschine hydraulisch betrieben wird, muss der Ölstand kontrolliert werden bei häufigen Abständen, vorzugsweise tätig. Wenn der Ölstand nicht auf dem Das Unterschieden des richtigen Niveau führt zu einem Druckabfall und einem Verlust der Biegekraft.

Achtung: Hydraulikol ist leicht entflammbar. Von Funken und mit offenem Feuer. Nicht rauchen.

Achtung: Hydrauliköl kann Augen- und Hautentzündungen verursachen.

Bei Einnahme verursacht es Durchfall und Erbrechen.

Bei Augenkontakt mindestens 15 Minuten mit klarem Wasser ausspulen und einen Arzt aufsuchen. Bei Hautkontakt gründlich mit Seite waschen und Wasser.

Bei Verschlucken sofort einen Arzt aufsuchen. Nicht absichtlich Erbrechen induzieren.

1. Das Öl sollte warm, aber nicht heißt sein. Wenn es kalt ist, wärmen Sie das Gerät auf.
2. Stopper einstellen und drei oder vier Schnitte machen, wobei genau zu beachten ist, an welcher Stelle die Bewehrungsstäbe brechen tatsächlich.
3. Ein kurzes Stück Bewehrungsstahl einkommen und kurz vor dem Abbrechen anhalten. Gerät ausstecken von der Stromquelle.
4. Wenn die teilweise abgetrennte Bewehrungsstange an Ort und Stelle ist, drehen Sie die Einheit um, so dass der Ölstopfen offen. (Wenn das Gerät heißt ist, abkühlen halten.)
   5.Olablassschraube und Dichtungsscheibe (Packung) entfern

Achtung: Entfernen Sie niemals den Ölstopfen, wenn das Gerät heiß ist, da sonst Öl herausspritzt. 6. Überprüfen Sie, ob der Ölstand mit der Unterseite des Stopfenlochs übereinstimmt. (Das Pumpengehäuse ist also voll.) bis zum Rand). Wenn der Ölstand zu niedrig ist, fullen Sie 20er Hydrauliköl mit Antischaum- und Antiabrieb-Eigenschaften. (ISO-Viskositätsklasse VG46. Z. B. Shell-Ol Tellus 46, Mobil-Ol DTE-25 ODER Esso Uni Power SQ46.)

1. Nach dem Auffullen die Luft aus dem System absaugen. Den Fraser vorsichtig in Längsrichtung kappen und Bringen Sie es wieder in eine waagerechte Position. Fullen Sie es erneut auf und kappen Sie es in die entgegengesetzte Richtung. Wiederholen Sie diesen Vorgang, bis die gesamte Luft abgesaugt ist.

ACHTUNG: Der Bieger Funktioniert nicht richtig, wenn das Öl Luftblasen enthalt.

8.Dichtungsscheibe (Packung) und Stopfen ersetzen. Fraser an Stromquelle anschließen und komplett mit Bewehrungsstahl ausstatten.

Ölwechsel

Das Hydraulikol sollte mindestens einmal jährlich gewechselt werden, bei Bedarf auch früher. sieht schmutzig aus.

1. Trennen Sie das Gerät von der Stromquelle. Entfernen Sie den Ölstopfen und die Dichtung.

Öl in einen geeigneten Behälter ablassen. Wenn das Öl nicht mehr austritt,

ablassen, Einheit nach halten kippen, damit das im Kolbengehäuse eingeschlossene Öl ablaufen kann

aus. Wenn das Gehäuse leer ist, kappen Sie die Einheit in die entgegengesetzte Richtung, um das

Rückstände im Pumpengehäuse.

1. Fullen Sie das Gerät langsam mit frischem Öl, wobei sich das Ablassloch oben befindet. Setzen Sie den Stopfen wieder ein.

Und leicht festziehen. Gerät an Stromquelle anschließen und Kolben zwei

oder dreimal.Einheit ausstecken und Ölablassschraube entfernen.Ölstand aufflüllen und ersetzen

Stecker.

1. Befolgen Sie abschreiben die Schritte zur Überprüfung des Ölstands. (Schritte 2 bis 8.)

Hinweis: Hydraulikol gemäß den örtlichen Vorschriften entsorgen. Nicht

ins Meer, in Flusse, Seen oder Abwasserkanale geeBen.

Schraubenanzugskraft

Überprüfen Sie einmal wochentlich oder nach jeweils 500 Schnitten den festen Sitz aller Schrauben,

insbesondere der Schrauben, die das Gehäuse am Zylinder befestigen. Lose Schrauben führen zu

zu einem Leistungsverlust führen.

Kohlebürsten

Überprüfen Sie die beiden Kohlebürsten mindestens alle zwei Monate. (normal

Die Lebensdauer der Bürste beträgt 200 Stunden.)

Vorsicht: Abgenutzte Bürsten führen zu Leistungsverlust, führen zum HeiBlaufen des Motors

und den Kommutator des Ankers irreparabel beschädigen.

1. Einheit trennen
2. Beide Bürstenkappen abschrauben und Kohlebürsten herausziehen.
3. Ersetzen Sie die Bürsten, wenn sie weniger als 6 cm lang sind.
